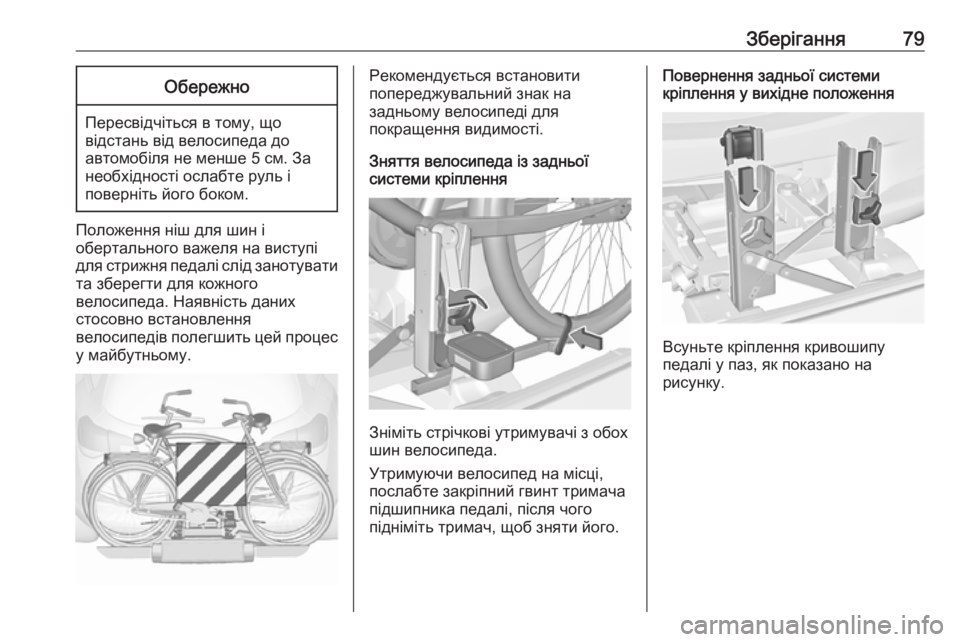

Зберігання79Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Положення ніш для шин і
обертального важеля на виступі для стрижня педалі слід занотувати
та зберегти для кожного
велосипеда. Наявність даних
стосовно встановлення
велосипедів полегшить цей процес
у майбутньому.
Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.
Зняття велосипеда із задньої
системи кріплення
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Утримуючи велосипед на місці,
послабте закріпний гвинт тримача
підшипника педалі, після чого
підніміть тримач, щоб зняти його.
Повернення задньої системи
кріплення у вихідне положення
Всуньте кріплення кривошипу
педалі у паз, як показано на
рисунку.

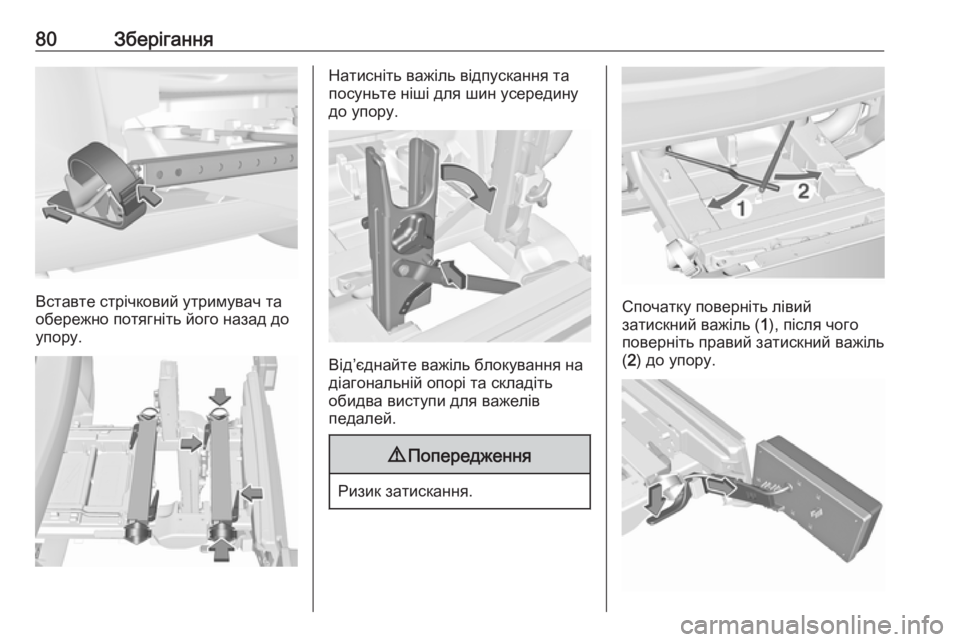

80Зберігання
Вставте стрічковий утримувач та
обережно потягніть його назад до
упору.
Натисніть важіль відпускання та
посуньте ніші для шин усередину
до упору.
Від’єднайте важіль блокування на
діагональній опорі та складіть
обидва виступи для важелів
педалей.
9 Попередження
Ризик затискання.
Спочатку поверніть лівий
затискний важіль ( 1), після чого
поверніть правий затискний важіль
( 2 ) до упору.

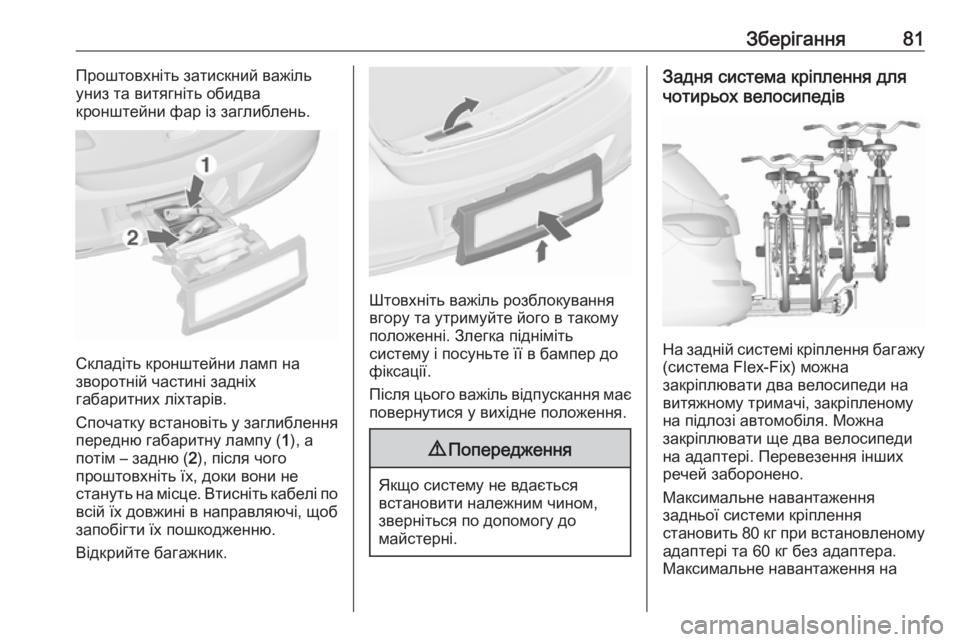

Зберігання81Проштовхніть затискний важіль
униз та витягніть обидва
кронштейни фар із заглиблень.
Складіть кронштейни ламп на
зворотній частині задніх
габаритних ліхтарів.
Спочатку встановіть у заглиблення передню габаритну лампу ( 1), а
потім – задню ( 2), після чого
проштовхніть їх, доки вони не стануть на місце. Втисніть кабелі по
всій їх довжині в направляючі, щоб
запобігти їх пошкодженню.
Відкрийте багажник.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Задня система кріплення для
чотирьох велосипедів
На задній системі кріплення багажу (система Flex-Fix) можна
закріплювати два велосипеди на
витяжному тримачі, закріпленому
на підлозі автомобіля. Можна
закріплювати ще два велосипеди
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 80 кг при встановленому
адаптері та 60 кг без адаптера.
Максимальне навантаження на

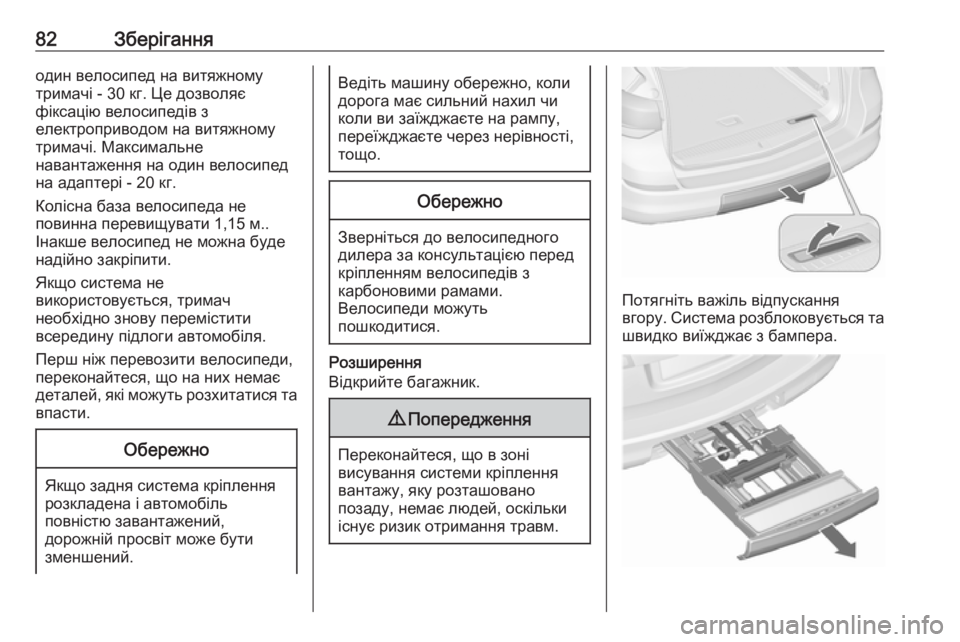

82Зберіганняодин велосипед на витяжному
тримачі - 30 кг. Це дозволяє
фіксацію велосипедів з
електроприводом на витяжному
тримачі. Максимальне
навантаження на один велосипед
на адаптері - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м.. Інакше велосипед не можна буде
надійно закріпити.
Якщо система не
використовується, тримач
необхідно знову перемістити
всередину підлоги автомобіля.
Перш ніж перевозити велосипеди,
переконайтеся, що на них немає
деталей, які можуть розхитатися та
впасти.Обережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний нахил чи
коли ви заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Система розблоковується та
швидко виїжджає з бампера.

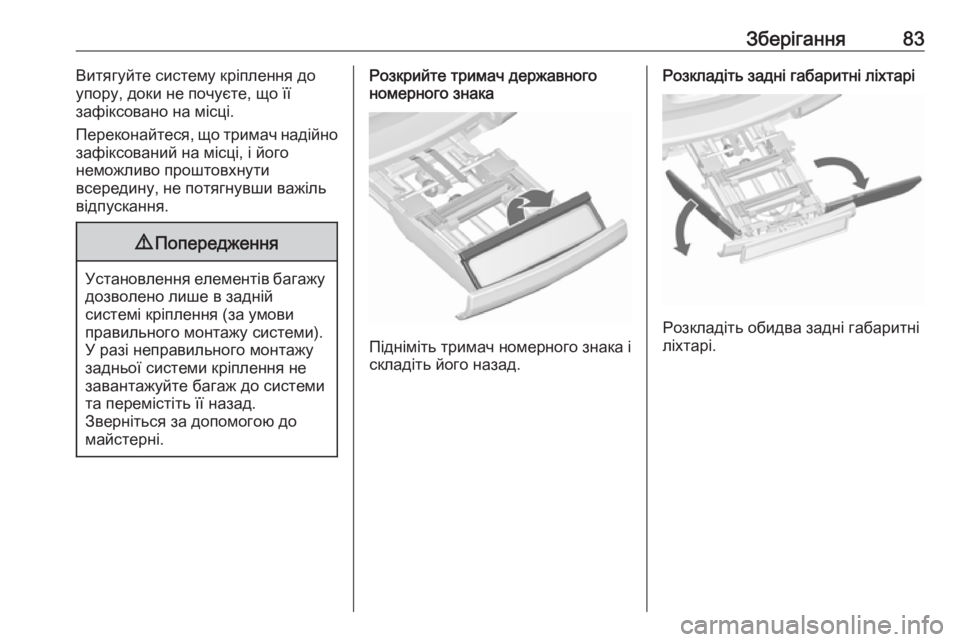

Зберігання83Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно
зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу
задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Розкрийте тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його назад.
Розкладіть задні габаритні ліхтарі
Розкладіть обидва задні габаритні
ліхтарі.

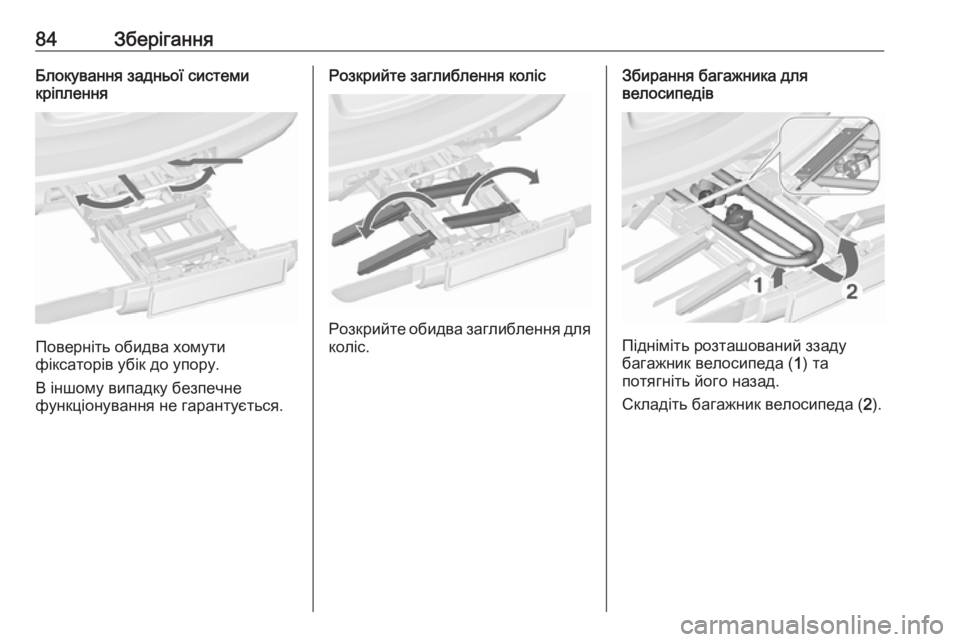

84ЗберіганняБлокування задньої системи
кріплення
Поверніть обидва хомути
фіксаторів убік до упору.
В іншому випадку безпечне
функціонування не гарантується.
Розкрийте заглиблення коліс
Розкрийте обидва заглиблення для коліс.
Збирання багажника для
велосипедів
Підніміть розташований ззаду
багажник велосипеда ( 1) та
потягніть його назад.
Складіть багажник велосипеда ( 2).

Зберігання85
Притисніть багажник велосипеда
( 1 ) і поверніть рукоятку ( 2) назад,
щоб зафіксувати його.

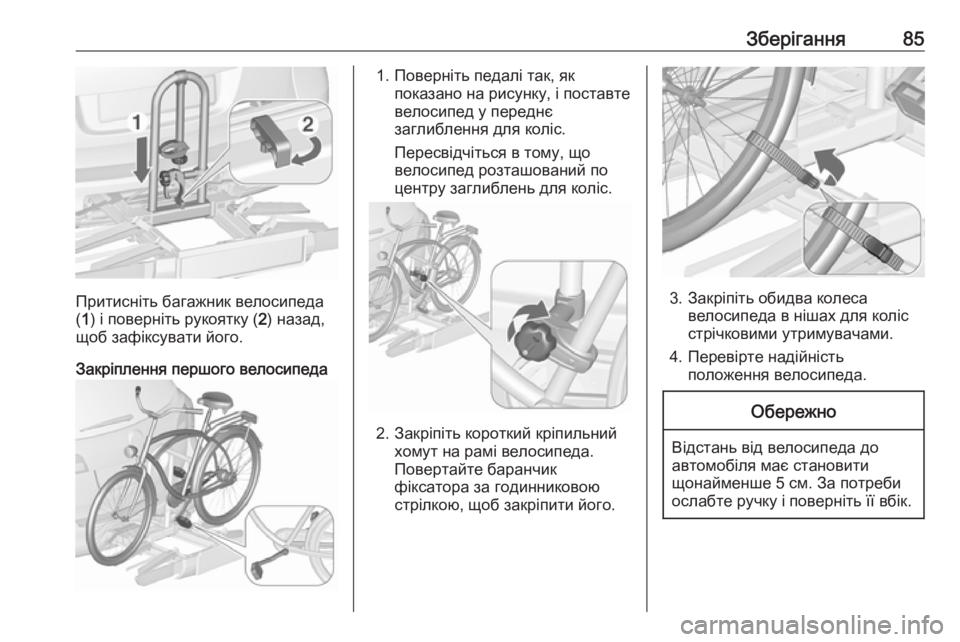

Закріплення першого велосипеда
1. Поверніть педалі так, як показано на рисунку, і поставте
велосипед у переднє заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.
Обережно
Відстань від велосипеда до
автомобіля має становити
щонайменше 5 см. За потреби
ослабте ручку і поверніть її вбік.

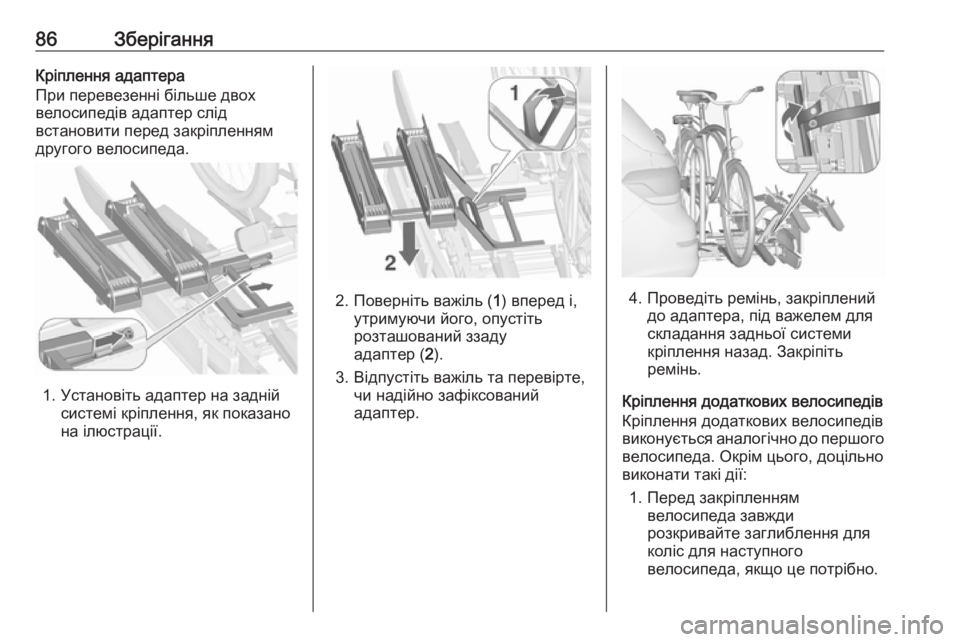

86ЗберіганняКріплення адаптера
При перевезенні більше двох
велосипедів адаптер слід
встановити перед закріпленням
другого велосипеда.
1. Установіть адаптер на задній
системі кріплення, як показано
на ілюстрації.
2. Поверніть важіль ( 1) вперед і,
утримуючи його, опустіть
розташований ззаду
адаптер ( 2).
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.4. Проведіть ремінь, закріплений до адаптера, під важелем для
складання задньої системи
кріплення назад. Закріпіть
ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого
велосипеда. Окрім цього, доцільно виконати такі дії:
1. Перед закріпленням велосипеда завжди
розкривайте заглиблення для
коліс для наступного
велосипеда, якщо це потрібно.

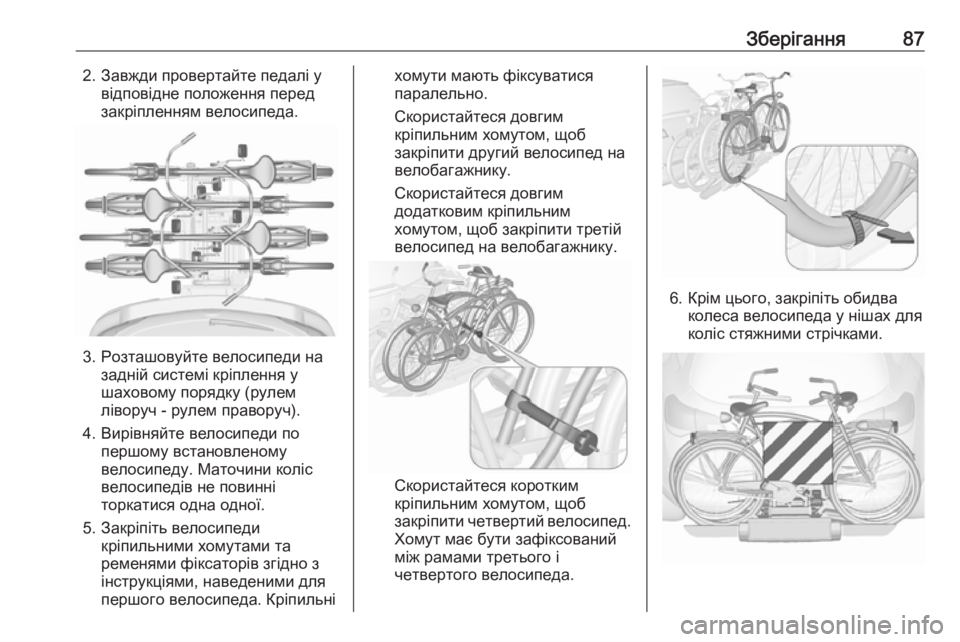

Зберігання872. Завжди провертайте педалі увідповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для
першого велосипеда. Кріпильні
хомути мають фіксуватися
паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся довгим
додатковим кріпильним
хомутом, щоб закріпити третій
велосипед на велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити четвертий велосипед. Хомут має бути зафіксований
між рамами третього і
четвертого велосипеда.
6. Крім цього, закріпіть обидва колеса велосипеда у нішах дляколіс стяжними стрічками.

88ЗберіганняРекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.

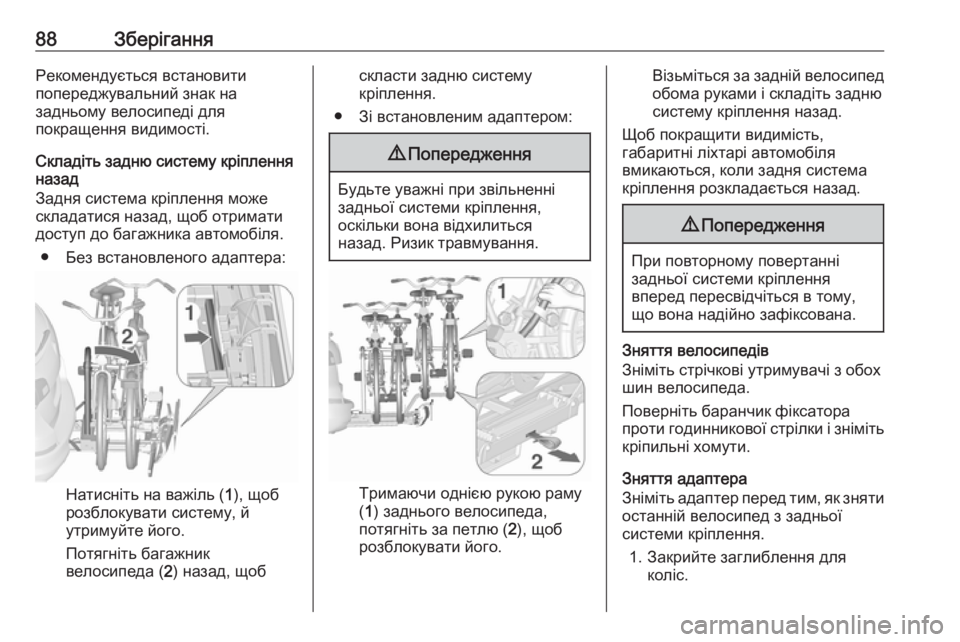

Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб отримати
доступ до багажника автомобіля.
● Без встановленого адаптера:
Натисніть на важіль ( 1), щоб
розблокувати систему, й
утримуйте його.
Потягніть багажник
велосипеда ( 2) назад, щоб
скласти задню систему
кріплення.
● Зі встановленим адаптером:9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримаючи однією рукою раму ( 1 ) заднього велосипеда,
потягніть за петлю ( 2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Зніміть адаптер перед тим, як зняти
останній велосипед з задньої
системи кріплення.
1. Закрийте заглиблення для коліс.
