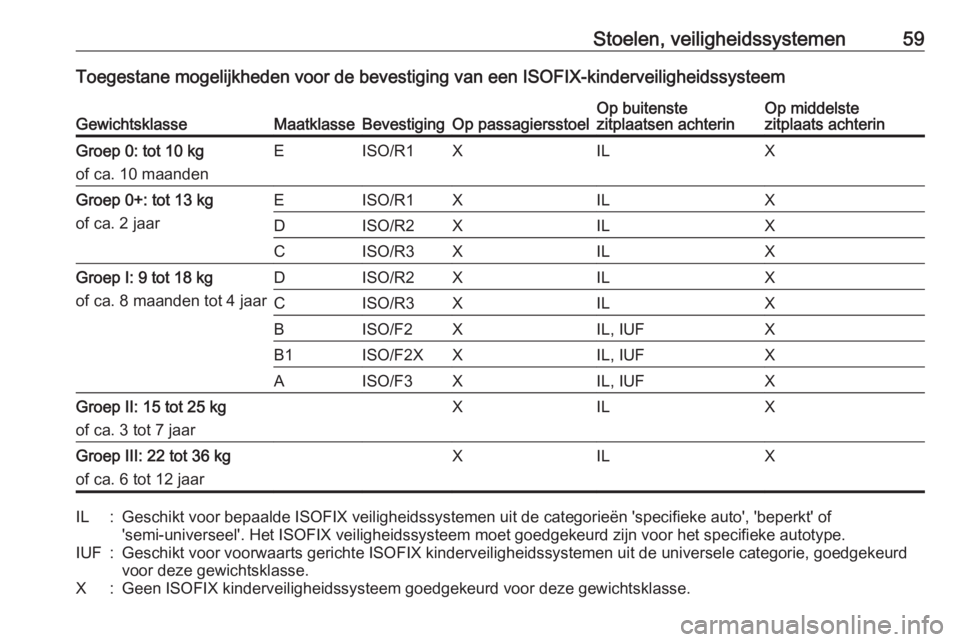

Stoelen, veiligheidssystemen59Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp buitenste
zitplaatsen achterinOp middelste
zitplaats achterinGroep 0: tot 10 kg
of ca. 10 maandenEISO/R1XILXGroep 0+: tot 13 kg
of ca. 2 jaarEISO/R1XILXDISO/R2XILXCISO/R3XILXGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXILXGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXILXIL:Geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of
'semi-universeel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotype.IUF:Geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd
voor deze gewichtsklasse.X:Geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse.

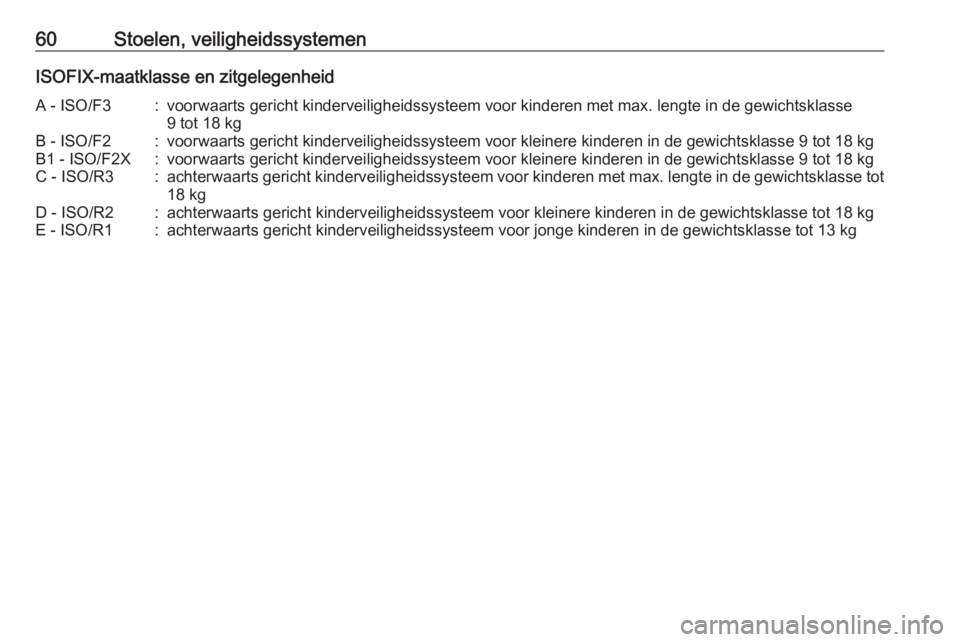

60Stoelen, veiligheidssystemenISOFIX-maatklasse en zitgelegenheidA - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg

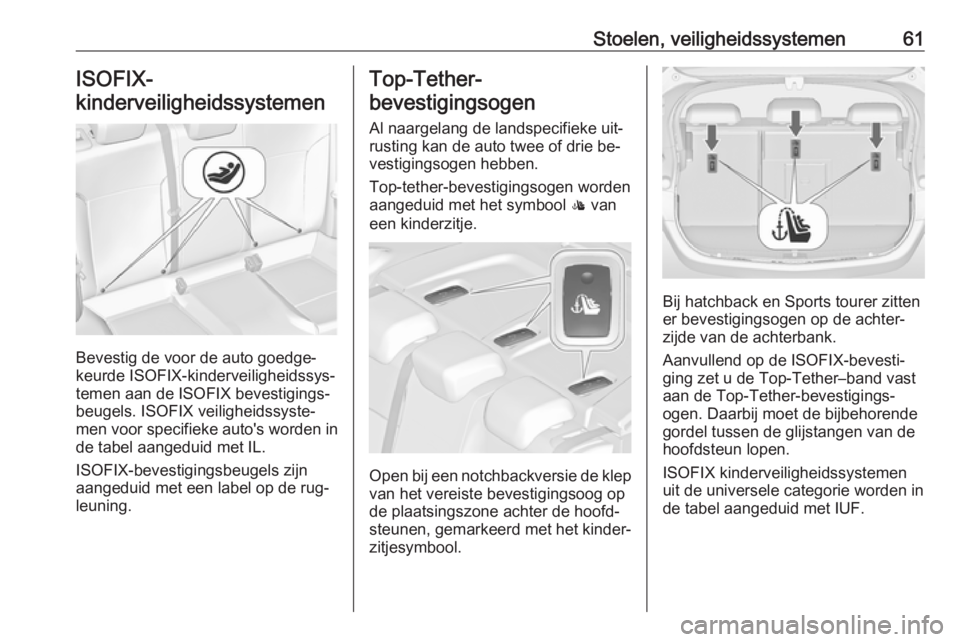

Stoelen, veiligheidssystemen61ISOFIX-
kinderveiligheidssystemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een label op de rug‐
leuning.
Top-Tether-
bevestigingsogen
Al naargelang de landspecifieke uit‐
rusting kan de auto twee of drie be‐
vestigingsogen hebben.
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.
Open bij een notchbackversie de klep
van het vereiste bevestigingsoog op
de plaatsingszone achter de hoofd‐
steunen, gemarkeerd met het kinder‐ zitjesymbool.
Bij hatchback en Sports tourer zitten
er bevestigingsogen op de achter‐
zijde van de achterbank.
Aanvullend op de ISOFIX-bevesti‐
ging zet u de Top-Tether–band vast
aan de Top-Tether-bevestigings‐
ogen. Daarbij moet de bijbehorende
gordel tussen de glijstangen van de
hoofdsteun lopen.
ISOFIX kinderveiligheidssystemen uit de universele categorie worden in
de tabel aangeduid met IUF.

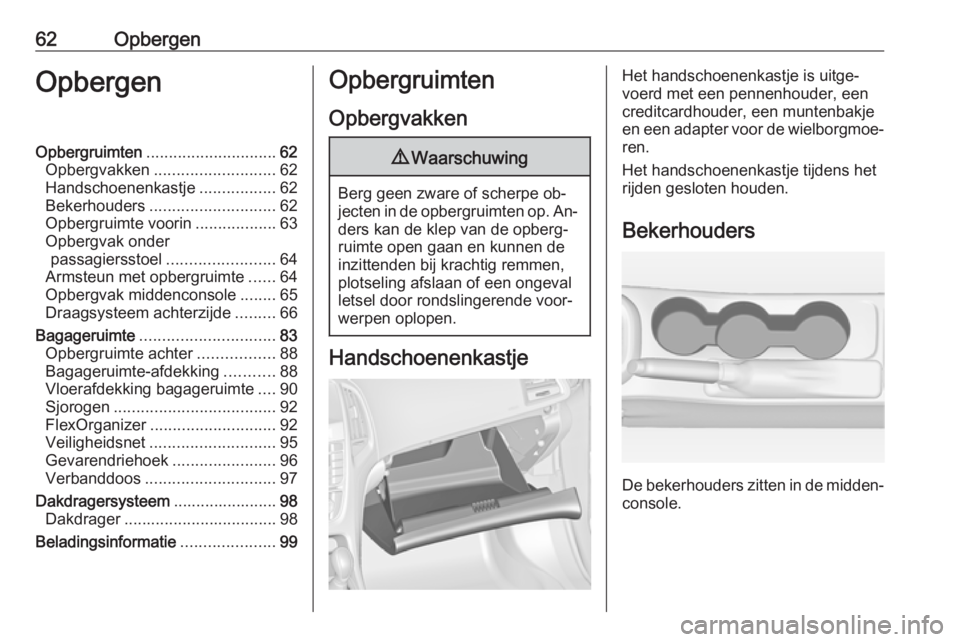

62OpbergenOpbergenOpbergruimten............................. 62
Opbergvakken ........................... 62
Handschoenenkastje .................62
Bekerhouders ............................ 62
Opbergruimte voorin ..................63
Opbergvak onder passagiersstoel ........................64
Armsteun met opbergruimte ......64
Opbergvak middenconsole ........65
Draagsysteem achterzijde .........66
Bagageruimte .............................. 83
Opbergruimte achter .................88
Bagageruimte-afdekking ...........88
Vloerafdekking bagageruimte ....90
Sjorogen .................................... 92
FlexOrganizer ............................ 92
Veiligheidsnet ............................ 95
Gevarendriehoek .......................96
Verbanddoos ............................. 97
Dakdragersysteem .......................98
Dakdrager .................................. 98
Beladingsinformatie .....................99Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe ob‐
jecten in de opbergruimten op. An‐ ders kan de klep van de opberg‐
ruimte open gaan en kunnen de
inzittenden bij krachtig remmen,
plotseling afslaan of een ongeval
letsel door rondslingerende voor‐
werpen oplopen.
Handschoenenkastje
Het handschoenenkastje is uitge‐
voerd met een pennenhouder, een creditcardhouder, een muntenbakjeen een adapter voor de wielborgmoe‐ ren.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
De bekerhouders zitten in de midden‐
console.

Opbergen63

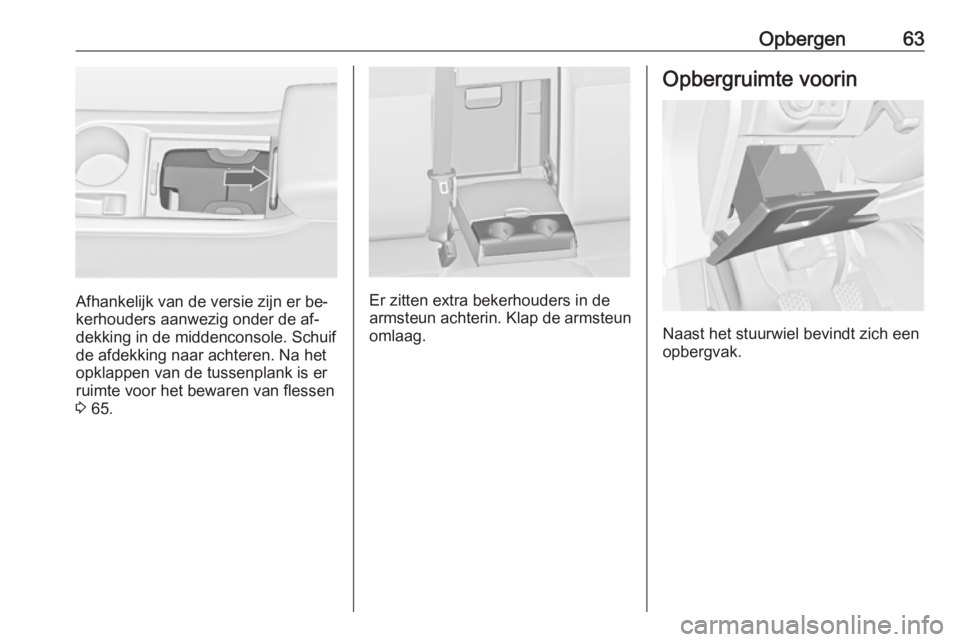

Afhankelijk van de versie zijn er be‐
kerhouders aanwezig onder de af‐
dekking in de middenconsole. Schuif
de afdekking naar achteren. Na het
opklappen van de tussenplank is er
ruimte voor het bewaren van flessen
3 65.Er zitten extra bekerhouders in de
armsteun achterin. Klap de armsteun omlaag.
Opbergruimte voorin
Naast het stuurwiel bevindt zich een
opbergvak.

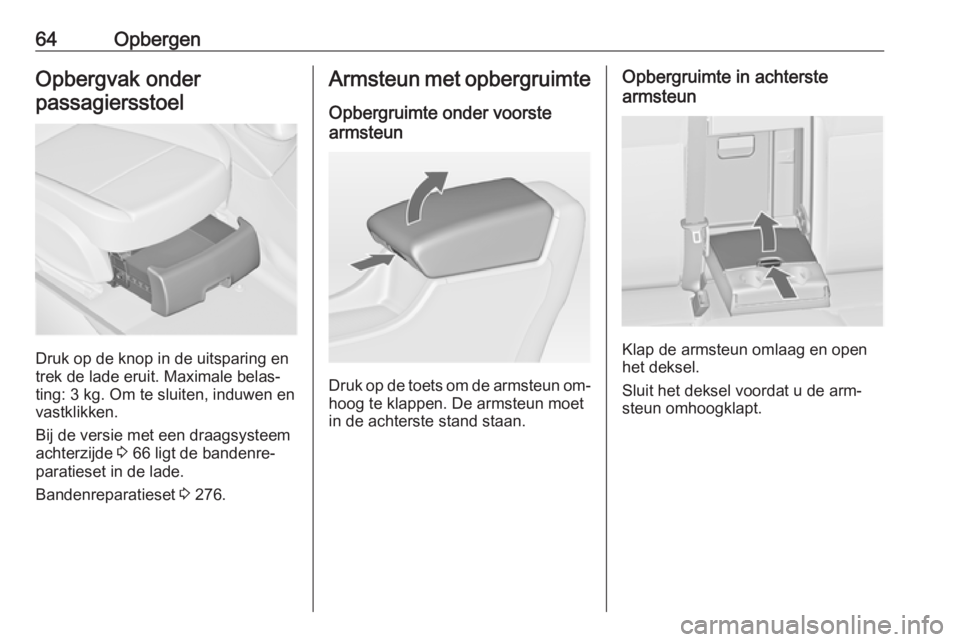

64OpbergenOpbergvak onder
passagiersstoel
Druk op de knop in de uitsparing en
trek de lade eruit. Maximale belas‐
ting: 3 kg. Om te sluiten, induwen en
vastklikken.
Bij de versie met een draagsysteem
achterzijde 3 66 ligt de bandenre‐
paratieset in de lade.
Bandenreparatieset 3 276.
Armsteun met opbergruimte
Opbergruimte onder voorste
armsteun
Druk op de toets om de armsteun om‐ hoog te klappen. De armsteun moet
in de achterste stand staan.
Opbergruimte in achterste
armsteun
Klap de armsteun omlaag en open
het deksel.
Sluit het deksel voordat u de arm‐ steun omhoogklapt.

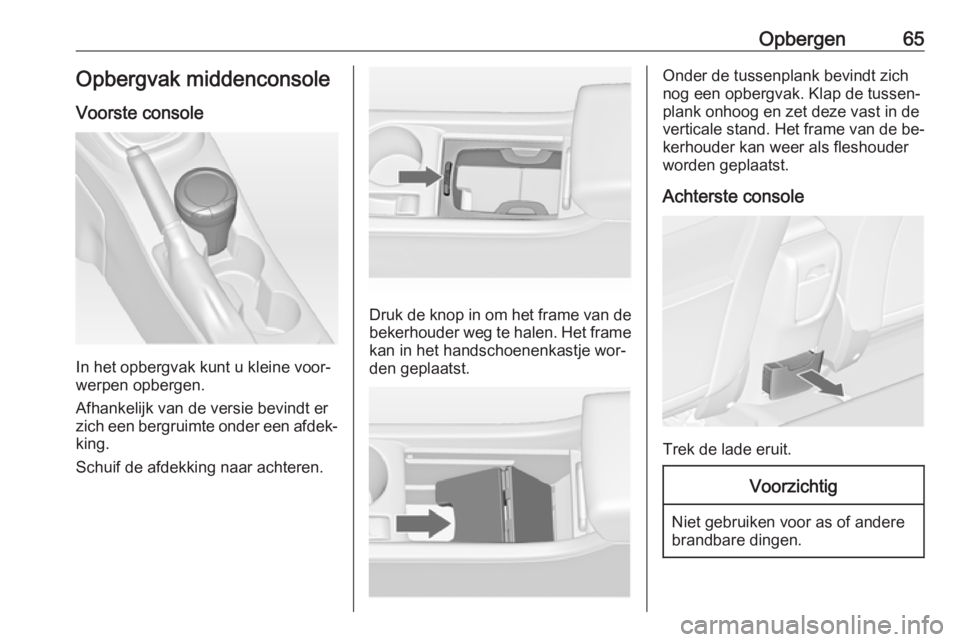

Opbergen65Opbergvak middenconsole
Voorste console
In het opbergvak kunt u kleine voor‐
werpen opbergen.
Afhankelijk van de versie bevindt er
zich een bergruimte onder een afdek‐
king.
Schuif de afdekking naar achteren.
Druk de knop in om het frame van de
bekerhouder weg te halen. Het frame kan in het handschoenenkastje wor‐
den geplaatst.
Onder de tussenplank bevindt zich
nog een opbergvak. Klap de tussen‐ plank onhoog en zet deze vast in de
verticale stand. Het frame van de be‐
kerhouder kan weer als fleshouder
worden geplaatst.
Achterste console
Trek de lade eruit.
Voorzichtig
Niet gebruiken voor as of andere
brandbare dingen.

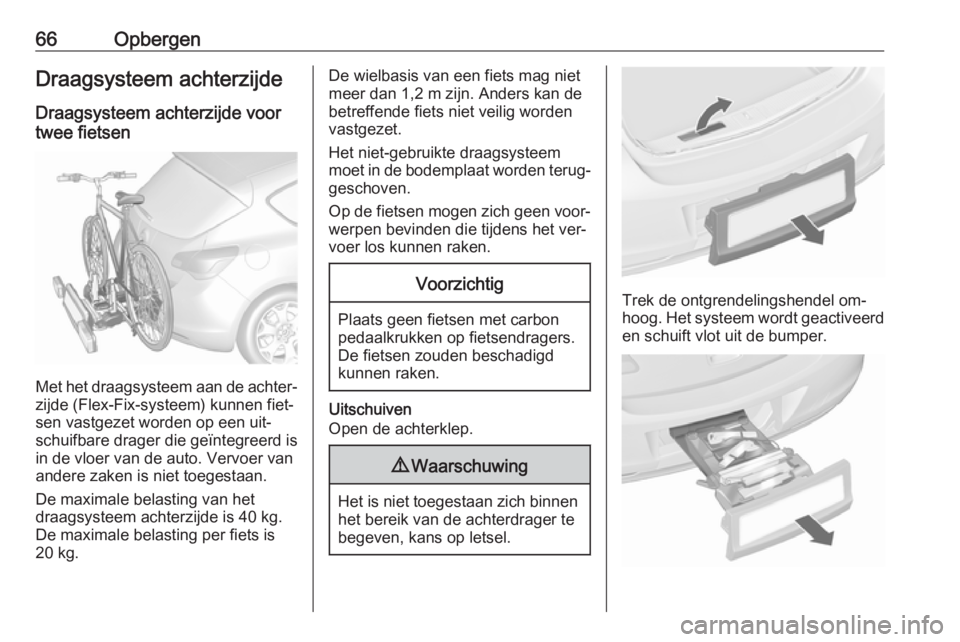

66OpbergenDraagsysteem achterzijde
Draagsysteem achterzijde voor
twee fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) kunnen fiet‐
sen vastgezet worden op een uit‐
schuifbare drager die geïntegreerd is
in de vloer van de auto. Vervoer van
andere zaken is niet toegestaan.
De maximale belasting van het
draagsysteem achterzijde is 40 kg. De maximale belasting per fiets is
20 kg.
De wielbasis van een fiets mag niet
meer dan 1,2 m zijn. Anders kan de betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
moet in de bodemplaat worden terug‐
geschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het ver‐
voer los kunnen raken.Voorzichtig
Plaats geen fietsen met carbon
pedaalkrukken op fietsendragers.
De fietsen zouden beschadigd
kunnen raken.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel om‐
hoog. Het systeem wordt geactiveerd
en schuift vlot uit de bumper.

Opbergen67Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Verzeker u ervan dat het niet mogelijk
is het draagsysteem in te duwen zon‐ der opnieuw indrukken van de ont‐
grendelingshendel.9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Achterlichten monteren
Neem eerst het achterste ( 1), en
daarna het voorste ( 2) achterlicht uit
hun uitsparingen.
Open de lamphouder aan de achter‐
zijde van het achterlicht volledig.
Druk de klemhendel naar beneden en druk de lamphouder in de steun tot hijvastklikt.
Voer deze procedure voor beide ach‐
terlampen uit.

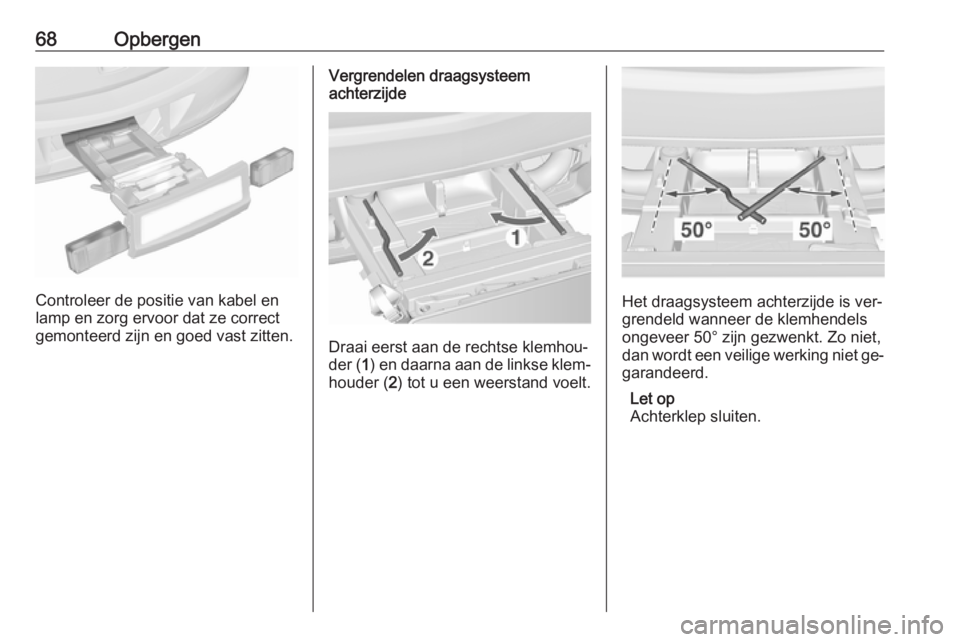

68Opbergen
Controleer de positie van kabel en
lamp en zorg ervoor dat ze correct
gemonteerd zijn en goed vast zitten.
Vergrendelen draagsysteem
achterzijde
Draai eerst aan de rechtse klemhou‐
der ( 1) en daarna aan de linkse klem‐
houder ( 2) tot u een weerstand voelt.
Het draagsysteem achterzijde is ver‐
grendeld wanneer de klemhendels
ongeveer 50° zijn gezwenkt. Zo niet,
dan wordt een veilige werking niet ge‐ garandeerd.
Let op
Achterklep sluiten.
