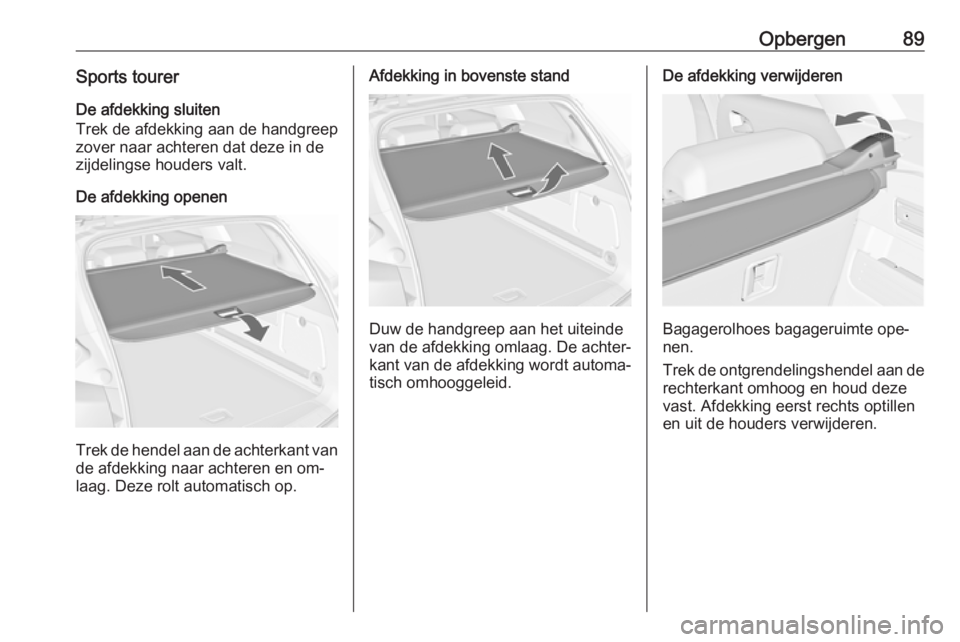

Opbergen89Sports tourerDe afdekking sluiten
Trek de afdekking aan de handgreep zover naar achteren dat deze in de
zijdelingse houders valt.
De afdekking openen
Trek de hendel aan de achterkant van de afdekking naar achteren en om‐
laag. Deze rolt automatisch op.
Afdekking in bovenste stand
Duw de handgreep aan het uiteinde
van de afdekking omlaag. De achter‐
kant van de afdekking wordt automa‐ tisch omhooggeleid.
De afdekking verwijderen
Bagagerolhoes bagageruimte ope‐
nen.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Afdekking eerst rechts optillen en uit de houders verwijderen.

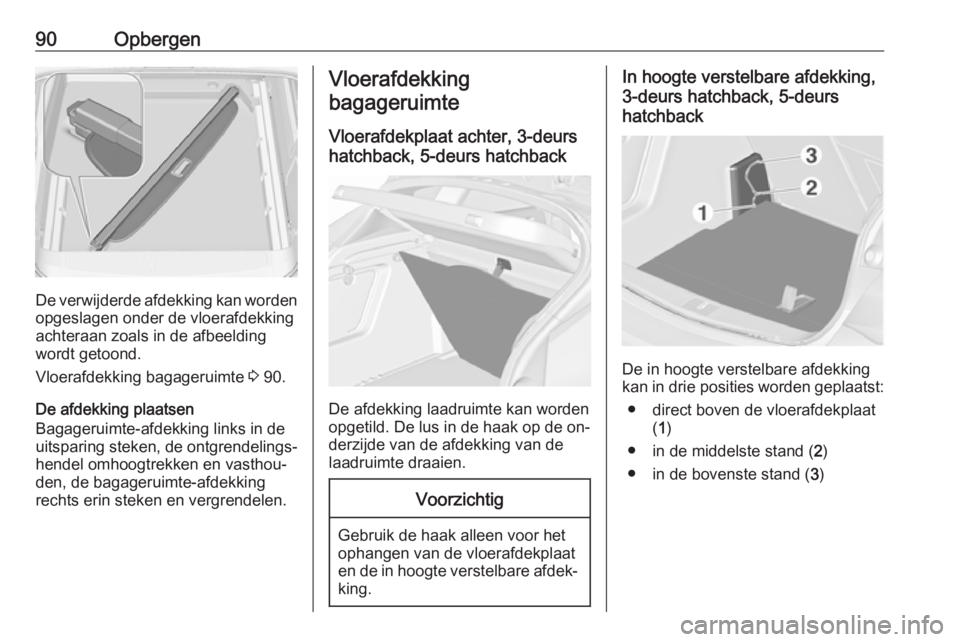

90Opbergen
De verwijderde afdekking kan wordenopgeslagen onder de vloerafdekking
achteraan zoals in de afbeelding
wordt getoond.
Vloerafdekking bagageruimte 3 90.
De afdekking plaatsen
Bagageruimte-afdekking links in de
uitsparing steken, de ontgrendelings‐
hendel omhoogtrekken en vasthou‐
den, de bagageruimte-afdekking
rechts erin steken en vergrendelen.
Vloerafdekking
bagageruimte
Vloerafdekplaat achter, 3-deurs
hatchback, 5-deurs hatchback
De afdekking laadruimte kan worden
opgetild. De lus in de haak op de on‐
derzijde van de afdekking van de
laadruimte draaien.
Voorzichtig
Gebruik de haak alleen voor het ophangen van de vloerafdekplaat
en de in hoogte verstelbare afdek‐ king.
In hoogte verstelbare afdekking,
3-deurs hatchback, 5-deurs
hatchback
De in hoogte verstelbare afdekking
kan in drie posities worden geplaatst:
● direct boven de vloerafdekplaat (1 )
● in de middelste stand ( 2)
● in de bovenste stand ( 3)

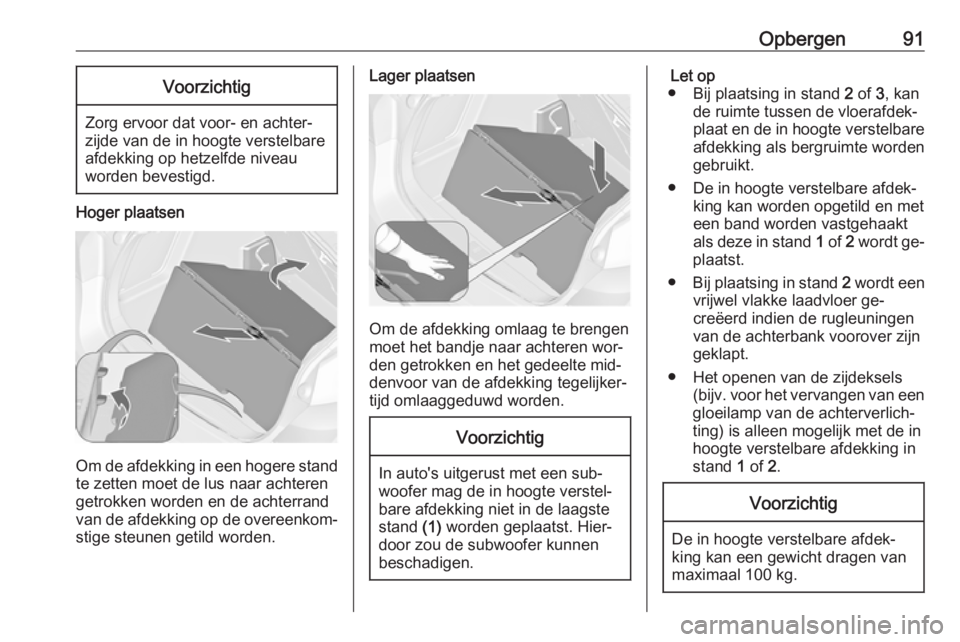

Opbergen91Voorzichtig
Zorg ervoor dat voor- en achter‐
zijde van de in hoogte verstelbare
afdekking op hetzelfde niveau
worden bevestigd.
Hoger plaatsen
Om de afdekking in een hogere stand
te zetten moet de lus naar achteren
getrokken worden en de achterrand van de afdekking op de overeenkom‐
stige steunen getild worden.
Lager plaatsen
Om de afdekking omlaag te brengen
moet het bandje naar achteren wor‐
den getrokken en het gedeelte mid‐
denvoor van de afdekking tegelijker‐
tijd omlaaggeduwd worden.
Voorzichtig
In auto's uitgerust met een sub‐
woofer mag de in hoogte verstel‐
bare afdekking niet in de laagste
stand (1) worden geplaatst. Hier‐
door zou de subwoofer kunnen
beschadigen.
Let op
● Bij plaatsing in stand 2 of 3, kan
de ruimte tussen de vloerafdek‐
plaat en de in hoogte verstelbare afdekking als bergruimte worden
gebruikt.
● De in hoogte verstelbare afdek‐ king kan worden opgetild en met
een band worden vastgehaakt
als deze in stand 1 of 2 wordt ge‐
plaatst.
● Bij plaatsing in stand 2 wordt een
vrijwel vlakke laadvloer ge‐
creëerd indien de rugleuningen
van de achterbank voorover zijn geklapt.
● Het openen van de zijdeksels (bijv. voor het vervangen van een
gloeilamp van de achterverlich‐
ting) is alleen mogelijk met de in
hoogte verstelbare afdekking in
stand 1 of 2.Voorzichtig
De in hoogte verstelbare afdek‐
king kan een gewicht dragen van
maximaal 100 kg.

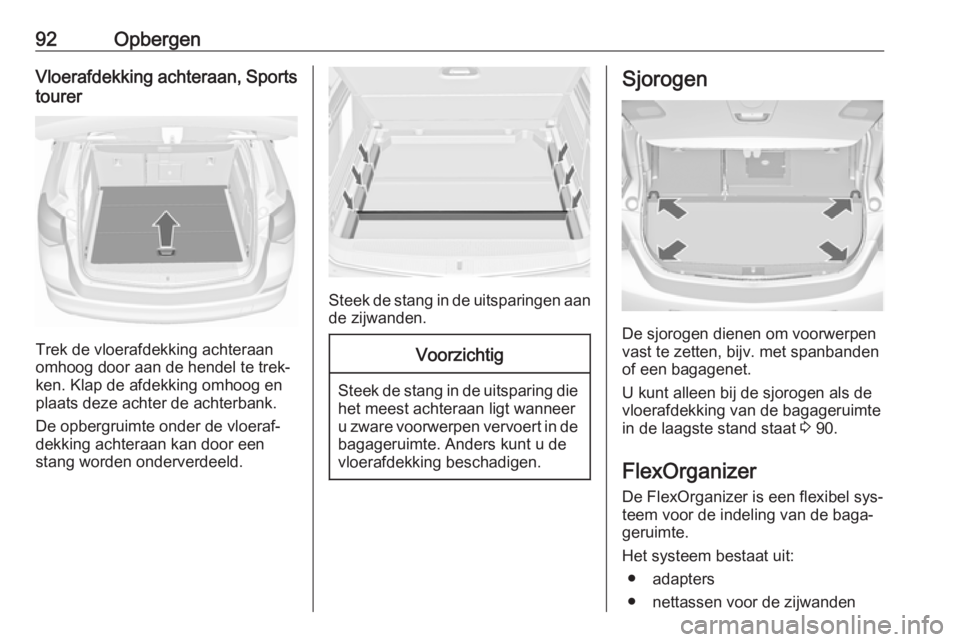

92OpbergenVloerafdekking achteraan, Sportstourer
Trek de vloerafdekking achteraan
omhoog door aan de hendel te trek‐
ken. Klap de afdekking omhoog en
plaats deze achter de achterbank.
De opbergruimte onder de vloeraf‐
dekking achteraan kan door een
stang worden onderverdeeld.
Steek de stang in de uitsparingen aan
de zijwanden.
Voorzichtig
Steek de stang in de uitsparing die het meest achteraan ligt wanneer
u zware voorwerpen vervoert in de bagageruimte. Anders kunt u de
vloerafdekking beschadigen.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
U kunt alleen bij de sjorogen als de
vloerafdekking van de bagageruimte
in de laagste stand staat 3 90.
FlexOrganizer
De FlexOrganizer is een flexibel sys‐ teem voor de indeling van de baga‐
geruimte.
Het systeem bestaat uit: ● adapters
● nettassen voor de zijwanden

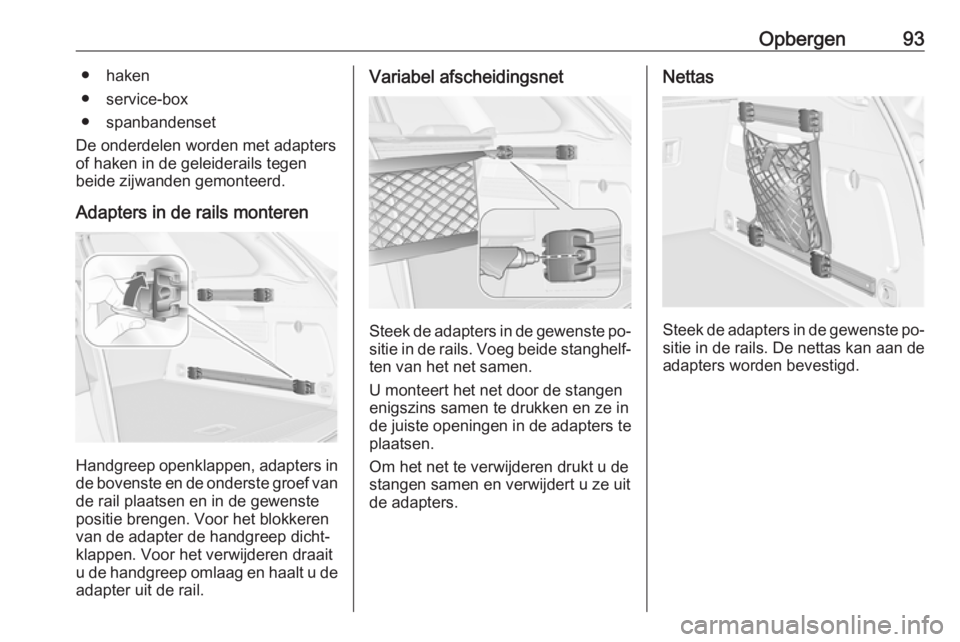

Opbergen93● haken
● service-box
● spanbandenset
De onderdelen worden met adapters
of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste po‐ sitie in de rails. Voeg beide stanghelf‐
ten van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste po‐ sitie in de rails. De nettas kan aan de
adapters worden bevestigd.

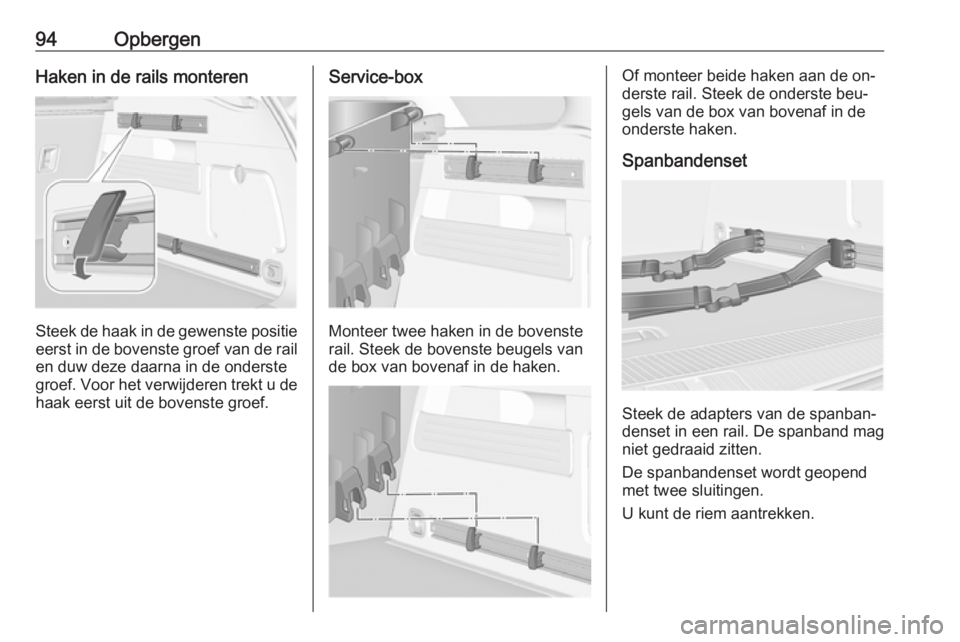

94OpbergenHaken in de rails monteren
Steek de haak in de gewenste positieeerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de on‐
derste rail. Steek de onderste beu‐
gels van de box van bovenaf in de
onderste haken.
Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.

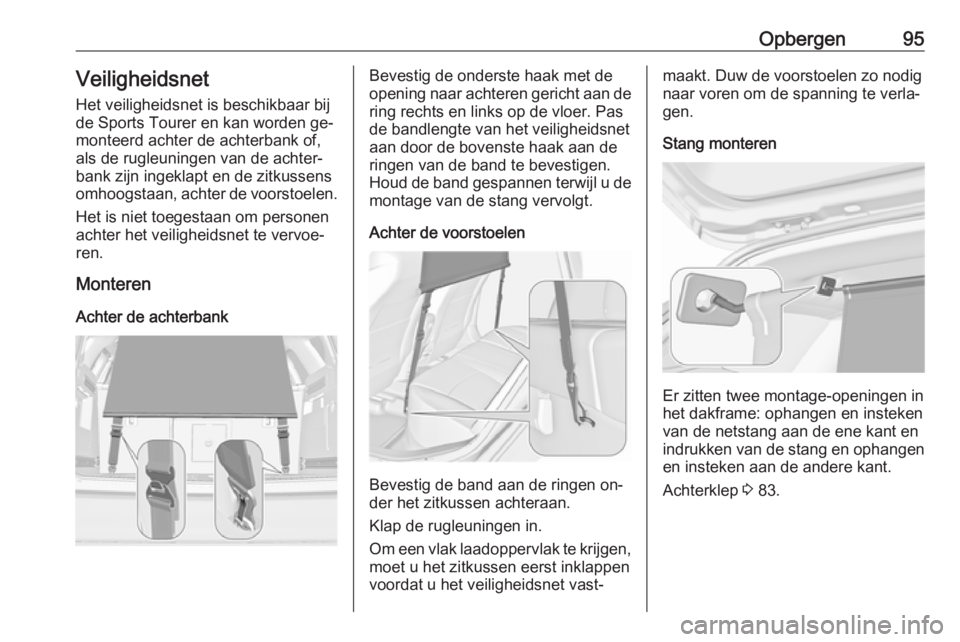

Opbergen95Veiligheidsnet
Het veiligheidsnet is beschikbaar bij
de Sports Tourer en kan worden ge‐
monteerd achter de achterbank of, als de rugleuningen van de achter‐
bank zijn ingeklapt en de zitkussens
omhoogstaan, achter de voorstoelen.
Het is niet toegestaan om personen
achter het veiligheidsnet te vervoe‐
ren.
Monteren
Achter de achterbankBevestig de onderste haak met de
opening naar achteren gericht aan de ring rechts en links op de vloer. Pas
de bandlengte van het veiligheidsnet
aan door de bovenste haak aan de
ringen van de band te bevestigen.
Houd de band gespannen terwijl u de montage van de stang vervolgt.
Achter de voorstoelen
Bevestig de band aan de ringen on‐
der het zitkussen achteraan.
Klap de rugleuningen in.
Om een vlak laadoppervlak te krijgen,
moet u het zitkussen eerst inklappen
voordat u het veiligheidsnet vast‐
maakt. Duw de voorstoelen zo nodig
naar voren om de spanning te verla‐
gen.
Stang monteren
Er zitten twee montage-openingen in
het dakframe: ophangen en insteken
van de netstang aan de ene kant en
indrukken van de stang en ophangen en insteken aan de andere kant.
Achterklep 3 83.

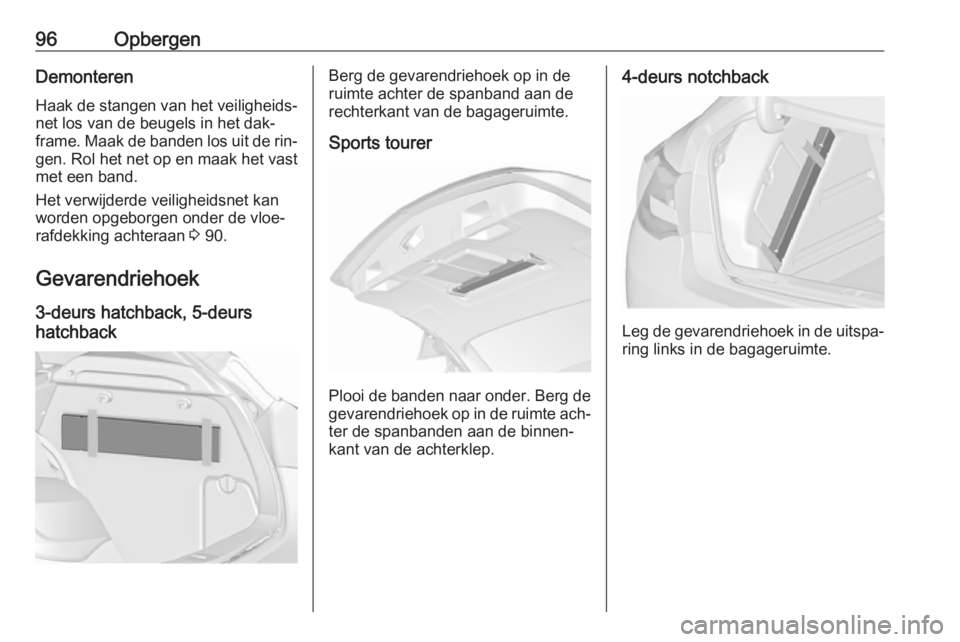

96OpbergenDemonterenHaak de stangen van het veiligheids‐
net los van de beugels in het dak‐
frame. Maak de banden los uit de rin‐ gen. Rol het net op en maak het vast
met een band.
Het verwijderde veiligheidsnet kan worden opgeborgen onder de vloe‐
rafdekking achteraan 3 90.
Gevarendriehoek
3-deurs hatchback, 5-deurs
hatchbackBerg de gevarendriehoek op in de
ruimte achter de spanband aan de
rechterkant van de bagageruimte.
Sports tourer
Plooi de banden naar onder. Berg de
gevarendriehoek op in de ruimte ach‐ ter de spanbanden aan de binnen‐
kant van de achterklep.
4-deurs notchback
Leg de gevarendriehoek in de uitspa‐ ring links in de bagageruimte.

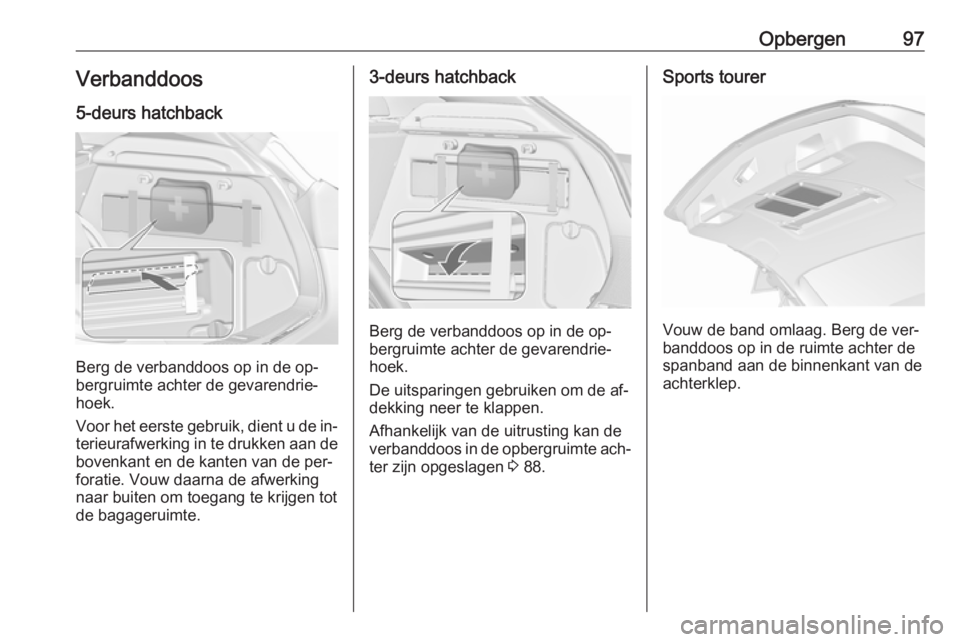

Opbergen97Verbanddoos
5-deurs hatchback
Berg de verbanddoos op in de op‐
bergruimte achter de gevarendrie‐
hoek.
Voor het eerste gebruik, dient u de in‐ terieurafwerking in te drukken aan de
bovenkant en de kanten van de per‐
foratie. Vouw daarna de afwerking
naar buiten om toegang te krijgen tot
de bagageruimte.
3-deurs hatchback
Berg de verbanddoos op in de op‐
bergruimte achter de gevarendrie‐
hoek.
De uitsparingen gebruiken om de af‐
dekking neer te klappen.
Afhankelijk van de uitrusting kan de
verbanddoos in de opbergruimte ach‐ ter zijn opgeslagen 3 88.
Sports tourer
Vouw de band omlaag. Berg de ver‐
banddoos op in de ruimte achter de
spanband aan de binnenkant van de
achterklep.

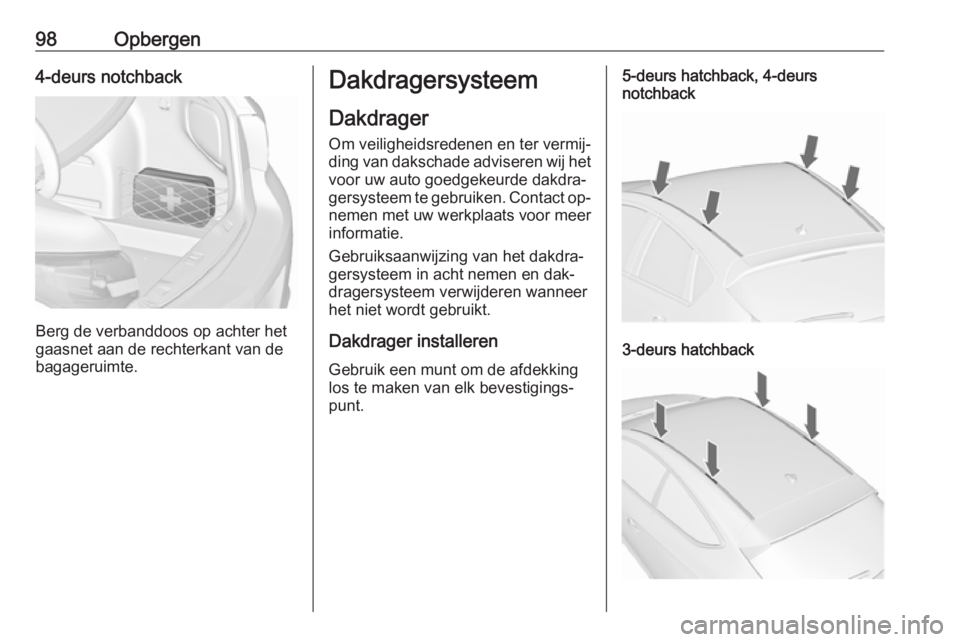

98Opbergen4-deurs notchback
Berg de verbanddoos op achter het
gaasnet aan de rechterkant van de
bagageruimte.
Dakdragersysteem
Dakdrager
Om veiligheidsredenen en ter vermij‐
ding van dakschade adviseren wij het voor uw auto goedgekeurde dakdra‐
gersysteem te gebruiken. Contact op‐
nemen met uw werkplaats voor meer informatie.
Gebruiksaanwijzing van het dakdra‐
gersysteem in acht nemen en dak‐
dragersysteem verwijderen wanneer
het niet wordt gebruikt.
Dakdrager installeren
Gebruik een munt om de afdekking
los te maken van elk bevestigings‐
punt.5-deurs hatchback, 4-deurs
notchback
3-deurs hatchback
