OPEL ASTRA J 2016 Instruksjonsbok

Oppbevaring og transport69ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmutsparin‐ gen.
Hvis syklene berører hverandre, kan syklenes plassering i forhold til hve‐
randre tilpasses ve då justere hjuluts‐
paringene og dreiespaken på peda‐
larmutsparingen til syklene ikke len‐ ger berører hverandre. Kontroller at
det er tilstrekkelig klaring til bilen.
Stram festeskruen for pedallager‐
festet til maksimumspunktet for hånd.
Fest begge sykkelhjulfordypningene
med stroppfester.
Kontroller at sykkelen er ordentlig fes‐ tet.
Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Innstillingene for hjulutsparingene og på dreiespaken på pedalarmutsparin‐
gen bør noteres og lagres for hver en‐
kelt sykkel. Riktig forhåndsinnstilling
gjør det lettere å sette på syklene
igjen.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.

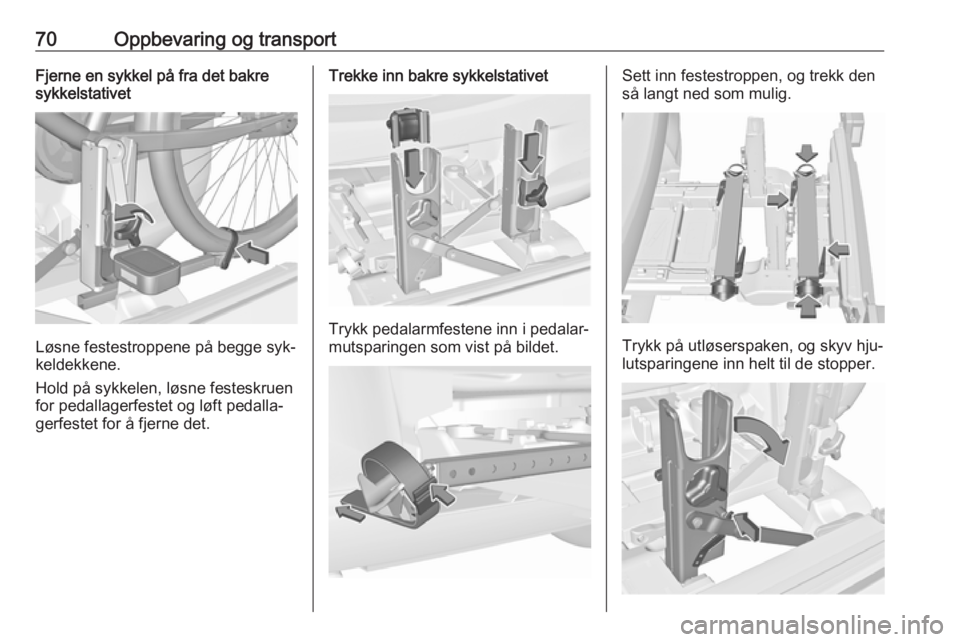

70Oppbevaring og transportFjerne en sykkel på fra det bakre
sykkelstativet
Løsne festestroppene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Trekke inn bakre sykkelstativet
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Sett inn festestroppen, og trekk den
så langt ned som mulig.
Trykk på utløserspaken, og skyv hju‐
lutsparingene inn helt til de stopper.

Oppbevaring og transport71Frigjør låsespaken på diagonalstøt‐
ten, og fell ned begge pedalarmuts‐
paringene.9 Advarsel
Fare for å bli klemt.
Drei først den venstre klemspaken
( 1 ) bakover, og deretter den høyre
klemspaken ( 2), til de stopper.
Trykk klemspaken ned, og trekk
begge lampeholderne ut av utsparin‐ gene.
Fell inn lyspæreholderne på baksiden
av baklyktene.
Sett først den fremre ( 1) baklykten,
deretter den bakre ( 2) baklykten i ut‐
sparingen, og trykk ned så langt det
går. Trykk ledningene helt inn i føring‐ ene for å unngå skade.
Åpne bakluken.
Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.

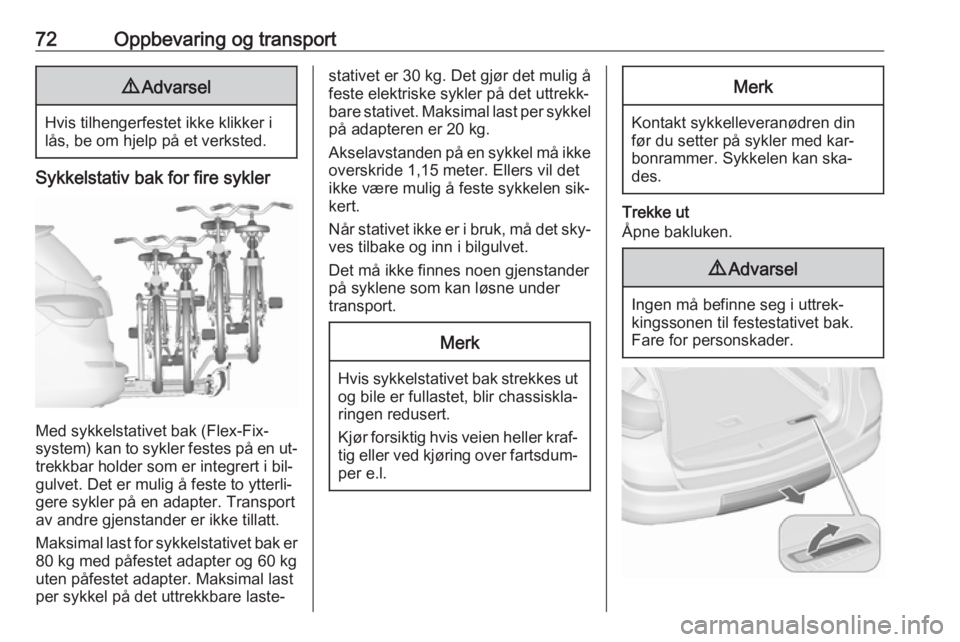

72Oppbevaring og transport9Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Sykkelstativ bak for fire sykler
Med sykkelstativet bak (Flex-Fix-
system ) kan to sykler festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste to ytterli‐
gere sykler på en adapter. Transport
av andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 80 kg med påfestet adapter og 60 kguten påfestet adapter. Maksimal last
per sykkel på det uttrekkbare laste‐
stativet er 30 kg. Det gjør det mulig å
feste elektriske sykler på det uttrekk‐
bare stativet. Maksimal last per sykkel på adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.

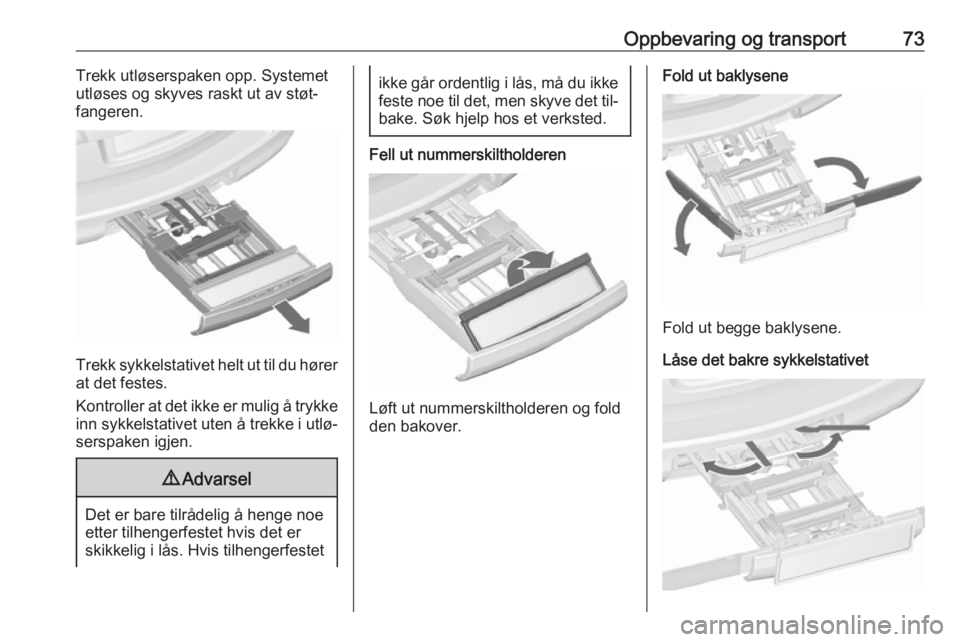

Oppbevaring og transport73Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Fell ut nummerskiltholderen
Løft ut nummerskiltholderen og fold
den bakover.
Fold ut baklysene
Fold ut begge baklysene.
Låse det bakre sykkelstativet

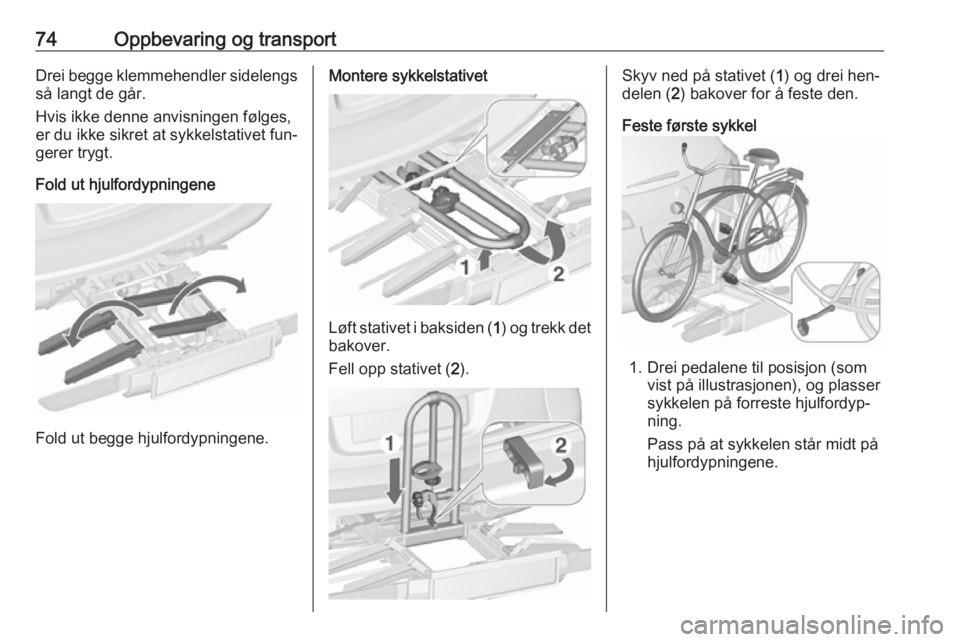

74Oppbevaring og transportDrei begge klemmehendler sidelengsså langt de går.
Hvis ikke denne anvisningen følges, er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Fold ut hjulfordypningene
Fold ut begge hjulfordypningene.
Montere sykkelstativet
Løft stativet i baksiden ( 1) og trekk det
bakover.
Fell opp stativet ( 2).
Skyv ned på stativet ( 1) og drei hen‐
delen ( 2) bakover for å feste den.
Feste første sykkel
1. Drei pedalene til posisjon (som vist på illustrasjonen), og plasser
sykkelen på forreste hjulfordyp‐
ning.
Pass på at sykkelen står midt på
hjulfordypningene.

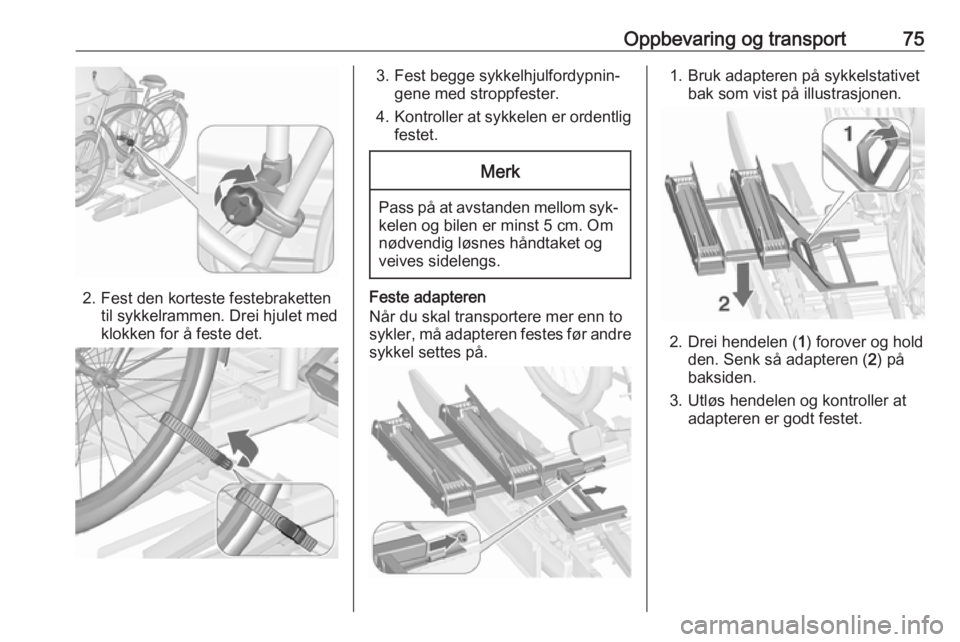

Oppbevaring og transport75
2. Fest den korteste festebrakettentil sykkelrammen. Drei hjulet med
klokken for å feste det.
3. Fest begge sykkelhjulfordypnin‐ gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Om
nødvendig løsnes håndtaket og
veives sidelengs.
Feste adapteren
Når du skal transportere mer enn to
sykler, må adapteren festes før andre sykkel settes på.
1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.
2. Drei hendelen ( 1) forover og hold
den. Senk så adapteren ( 2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.

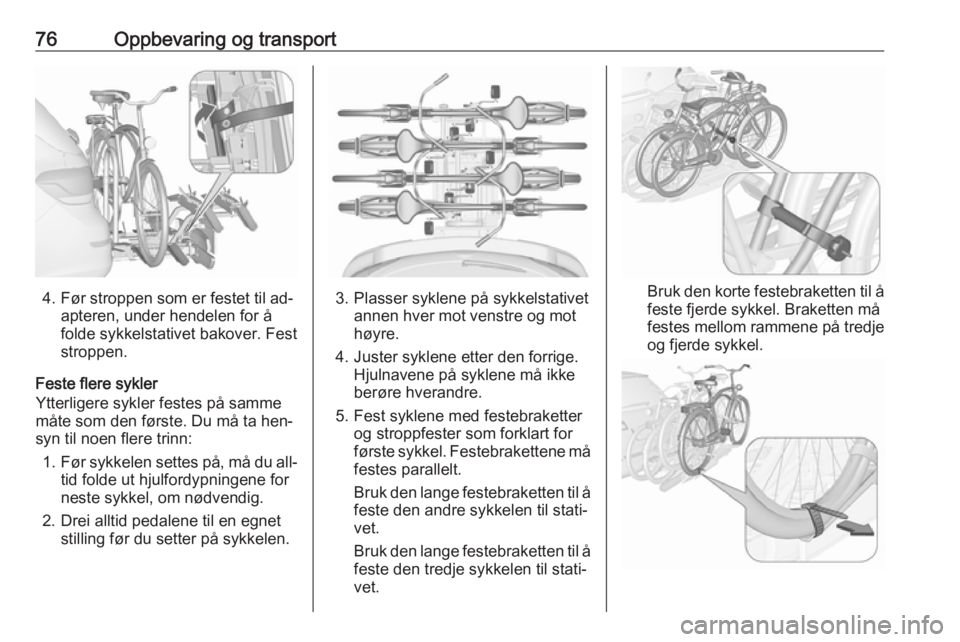

76Oppbevaring og transport
4. Før stroppen som er festet til ad‐apteren, under hendelen for å
folde sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme måte som den første. Du må ta hen‐
syn til noen flere trinn:
1. Før sykkelen settes på, må du all‐
tid folde ut hjulfordypningene for
neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.3. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den lange festebraketten til å
feste den tredje sykkelen til stati‐
vet.Bruk den korte festebraketten til å feste fjerde sykkel. Braketten må
festes mellom rammene på tredje
og fjerde sykkel.

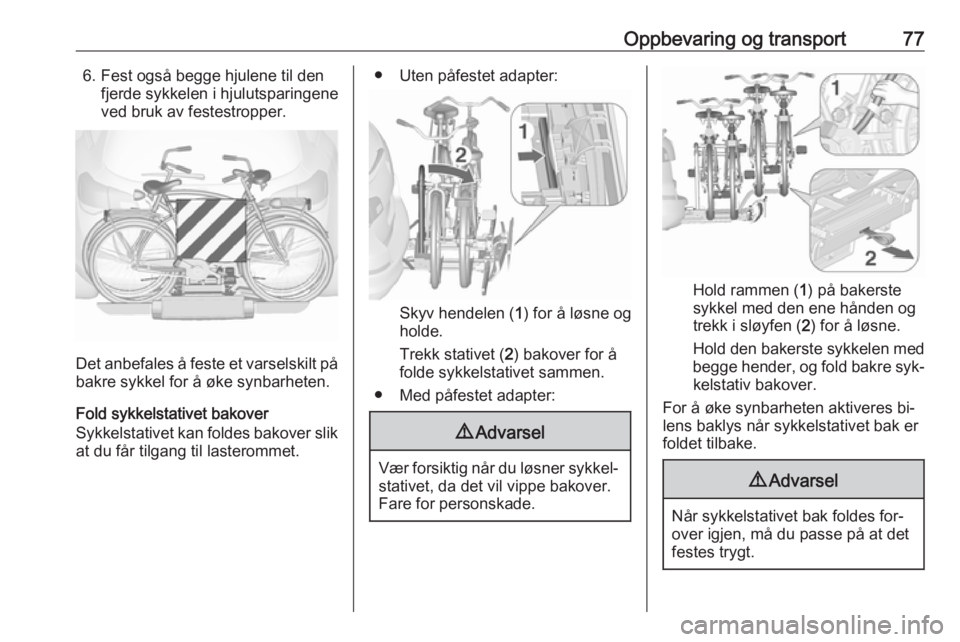

Oppbevaring og transport776. Fest også begge hjulene til denfjerde sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
● Uten påfestet adapter:
Skyv hendelen ( 1) for å løsne og
holde.
Trekk stativet ( 2) bakover for å
folde sykkelstativet sammen.
● Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen ( 1) på bakerste
sykkel med den ene hånden og
trekk i sløyfen ( 2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre syk‐ kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.

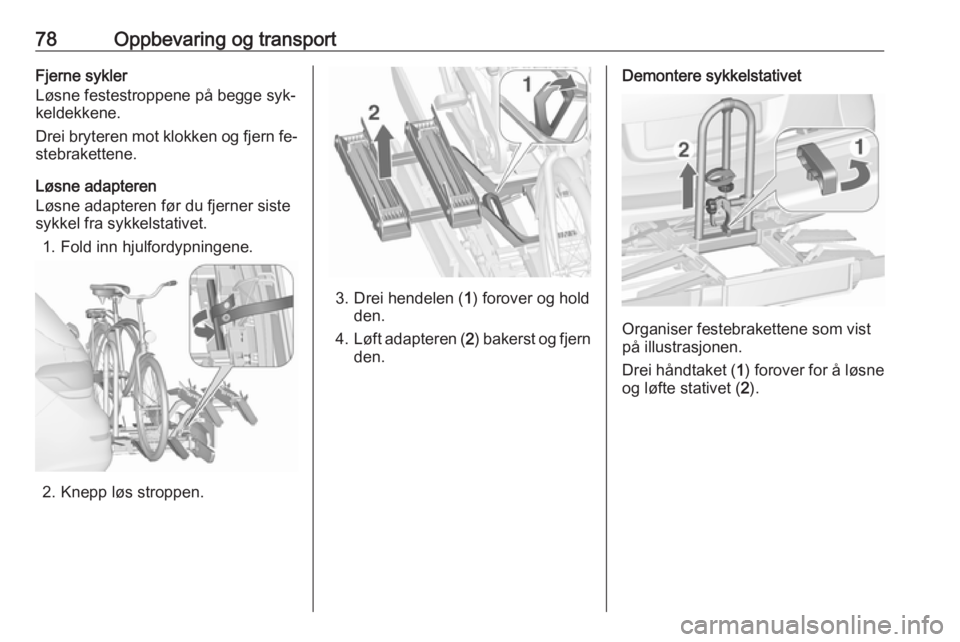

78Oppbevaring og transportFjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei bryteren mot klokken og fjern fe‐
stebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner siste
sykkel fra sykkelstativet.
1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.
3. Drei hendelen ( 1) forover og hold
den.
4. Løft adapteren ( 2) bakerst og fjern
den.
Demontere sykkelstativet
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket ( 1) forover for å løsne
og løfte stativet ( 2).
