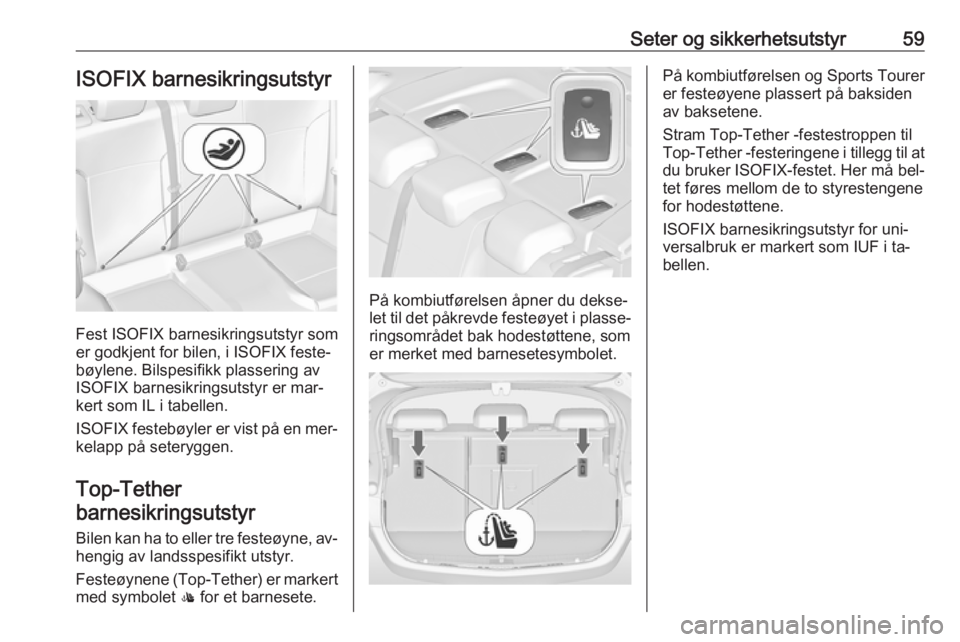

Seter og sikkerhetsutstyr59ISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Top-Tether barnesikringsutstyr
Bilen kan ha to eller tre festeøyne, av‐hengig av landsspesifikt utstyr.
Festeøynene ( Top-Tether) er markert
med symbolet : for et barnesete.
På kombiutførelsen åpner du dekse‐
let til det påkrevde festeøyet i plasse‐ ringsområdet bak hodestøttene, som
er merket med barnesetesymbolet.
På kombiutførelsen og Sports Tourer
er festeøyene plassert på baksiden
av baksetene.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐ tet føres mellom de to styrestengene for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐
versalbruk er markert som IUF i ta‐
bellen.

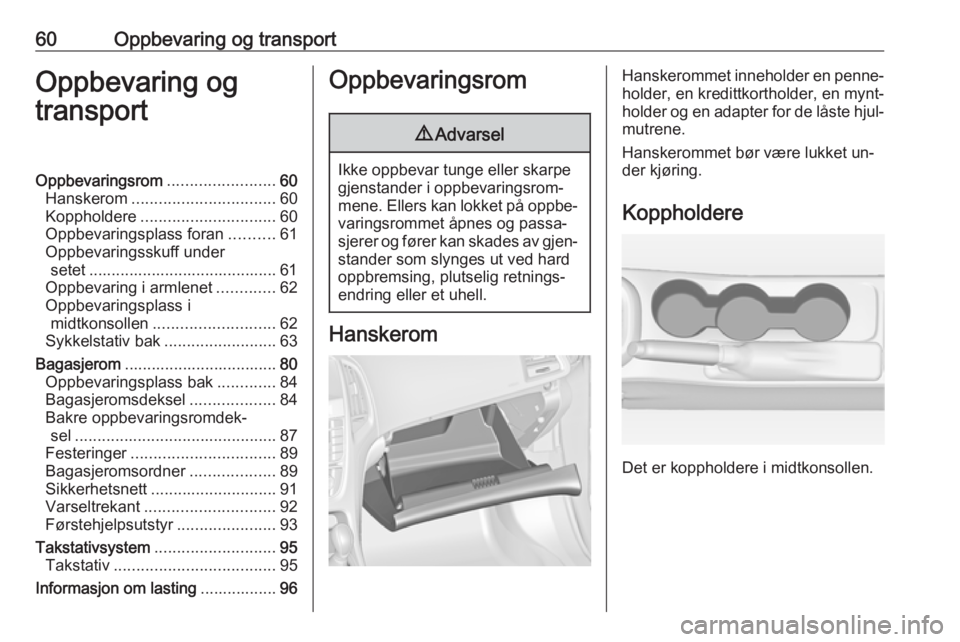

60Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................60
Hanskerom ................................ 60
Koppholdere .............................. 60
Oppbevaringsplass foran ..........61
Oppbevaringsskuff under setet .......................................... 61
Oppbevaring i armlenet .............62
Oppbevaringsplass i midtkonsollen ........................... 62
Sykkelstativ bak .........................63
Bagasjerom .................................. 80
Oppbevaringsplass bak .............84
Bagasjeromsdeksel ...................84
Bakre oppbevaringsromdek‐ sel ............................................. 87
Festeringer ................................ 89
Bagasjeromsordner ...................89
Sikkerhetsnett ............................ 91
Varseltrekant ............................. 92
Førstehjelpsutstyr ......................93
Takstativsystem ........................... 95
Takstativ .................................... 95
Informasjon om lasting .................96Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet inneholder en penne‐ holder, en kredittkortholder, en mynt‐
holder og en adapter for de låste hjul‐
mutrene.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Det er koppholdere i midtkonsollen.

Oppbevaring og transport61

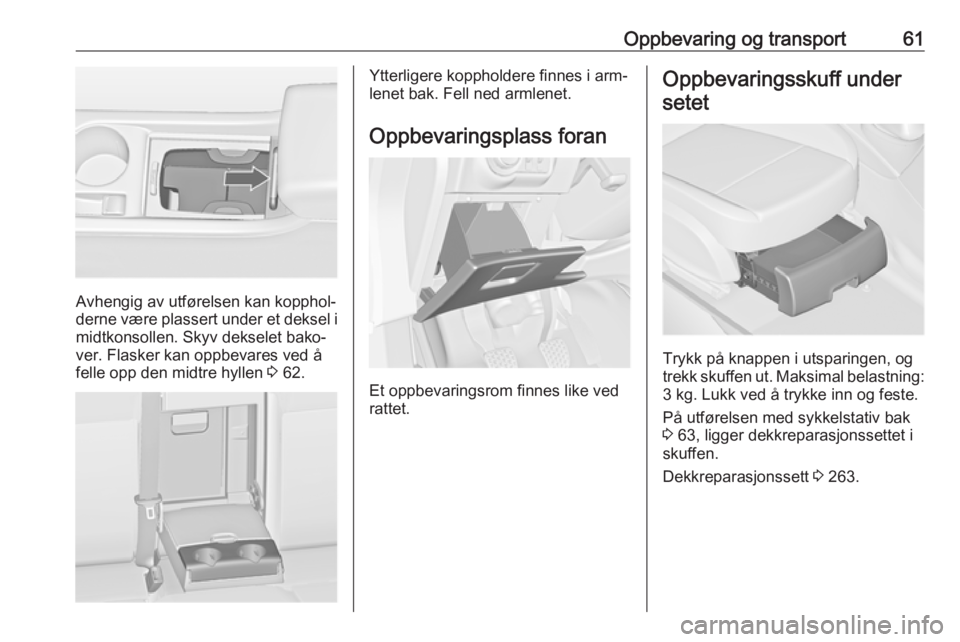

Avhengig av utførelsen kan kopphol‐
derne være plassert under et deksel i midtkonsollen. Skyv dekselet bako‐
ver. Flasker kan oppbevares ved å
felle opp den midtre hyllen 3 62.
Ytterligere koppholdere finnes i arm‐
lenet bak. Fell ned armlenet.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Oppbevaringsskuff under
setet
Trykk på knappen i utsparingen, og
trekk skuffen ut. Maksimal belastning: 3 kg. Lukk ved å trykke inn og feste.
På utførelsen med sykkelstativ bak
3 63, ligger dekkreparasjonssettet i
skuffen.
Dekkreparasjonssett 3 263.

62Oppbevaring og transportOppbevaring i armlenet
Oppbevaring under armlenet
foran
Trykk på knappen for å felle opp arm‐
lenet. Armlenet må være skjøvet helt
bakover.
Oppbevaring i baksetets armlene
Fell ned armlenet og åpne dekselet.
Lukk dekselet før du feller armlenet
opp.
Oppbevaringsplass i
midtkonsollen
Fremre konsoll
Oppbevaringsplassen kan brukes til
små gjenstander.
Avhengig av utførelsen kan bilen ha
et oppbevaringsrom under et deksel.
Skyv dekselet bakover.

Oppbevaring og transport63
Trykk på knappen for å ta ut rammentil koppholderen. Rammen kan opp‐
bevares i hanskerommet.
Det finnes et oppbevaringsrom til un‐
der den midtre hyllen. Fell opp den
midtre hyllen, og lås den i loddrett stil‐ ling. Rammen til koppholderen kan
settes inn for oppbevaring av flasker.
Bakre konsoll
Trekk ut skuffen.
Merk
Må ikke brukes til aske eller andre brennbare materialer.
Sykkelstativ bak
Sykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan sykler festes på en uttrekk‐
bar holder som er integrert i bilgulvet. Transport av andre gjenstander er
ikke tillatt.
Maksimal belastning for sykkelstati‐
vet bak er 40 kg. Maksimal belastning per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke
overskride 1,2 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.

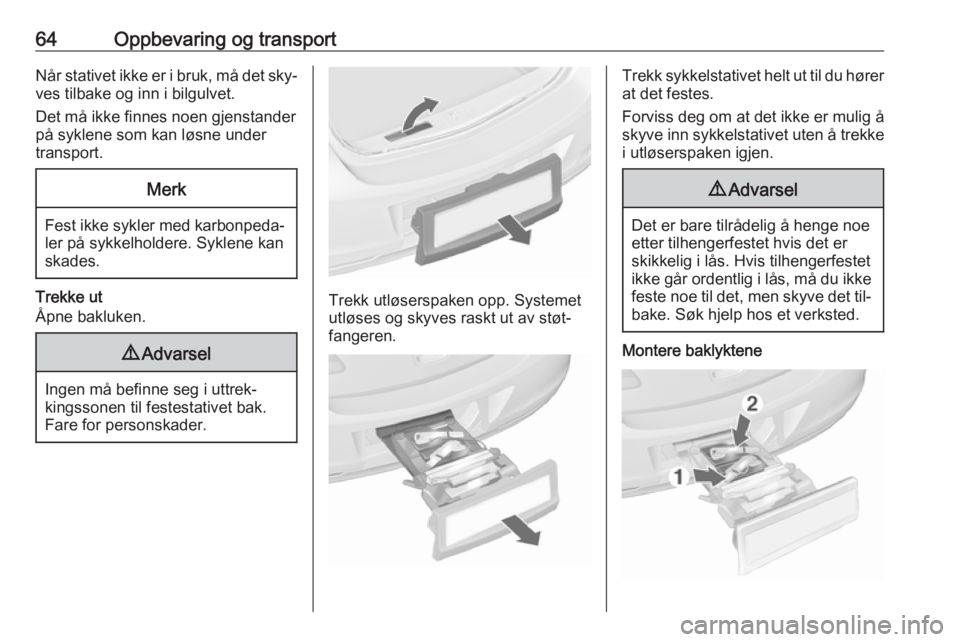

64Oppbevaring og transportNår stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Forviss deg om at det ikke er mulig å
skyve inn sykkelstativet uten å trekke i utløserspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Montere baklyktene

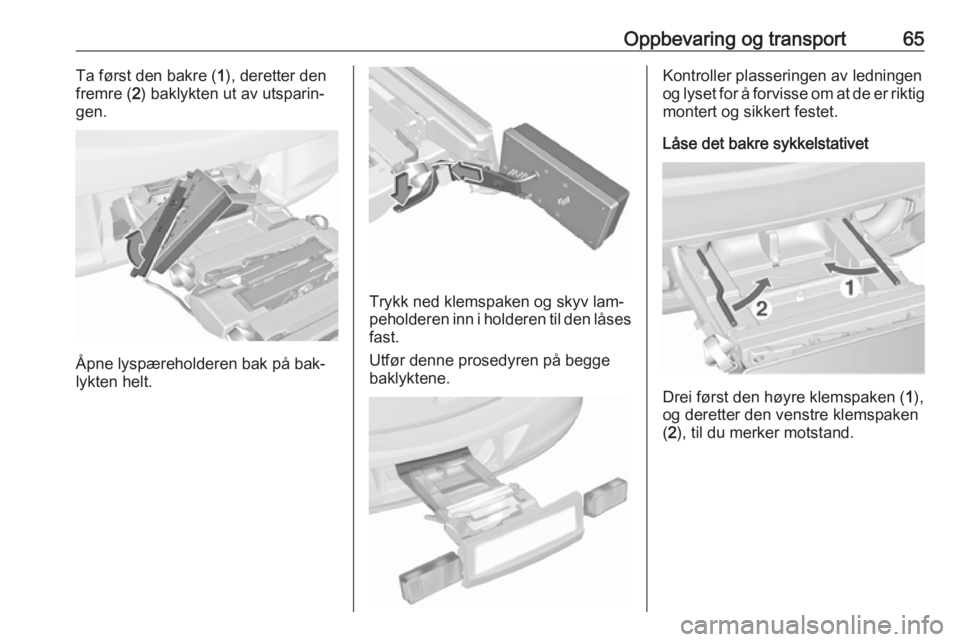

Oppbevaring og transport65Ta først den bakre (1), deretter den
fremre ( 2) baklykten ut av utsparin‐
gen.
Åpne lyspæreholderen bak på bak‐
lykten helt.
Trykk ned klemspaken og skyv lam‐ peholderen inn i holderen til den låses
fast.
Utfør denne prosedyren på begge baklyktene.
Kontroller plasseringen av ledningen
og lyset for å forvisse om at de er riktig
montert og sikkert festet.
Låse det bakre sykkelstativet
Drei først den høyre klemspaken ( 1),
og deretter den venstre klemspaken
( 2 ), til du merker motstand.

66Oppbevaring og transport

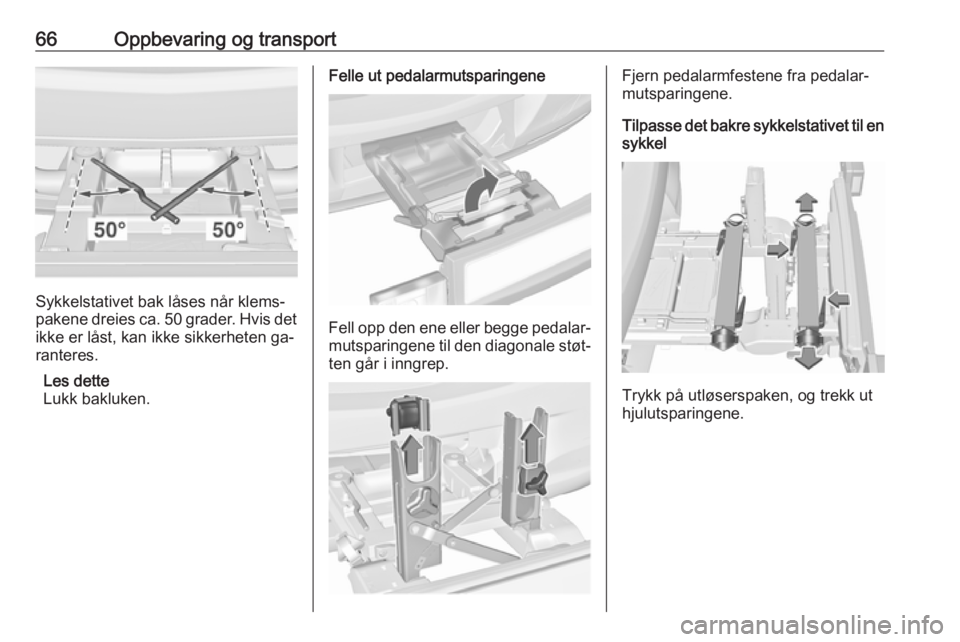

Sykkelstativet bak låses når klems‐
pakene dreies ca. 50 grader. Hvis det ikke er låst, kan ikke sikkerheten ga‐
ranteres.
Les dette
Lukk bakluken.
Felle ut pedalarmutsparingene
Fell opp den ene eller begge pedalar‐
mutsparingene til den diagonale støt‐
ten går i inngrep.
Fjern pedalarmfestene fra pedalar‐
mutsparingene.
Tilpasse det bakre sykkelstativet til en
sykkel
Trykk på utløserspaken, og trekk ut
hjulutsparingene.

Oppbevaring og transport67

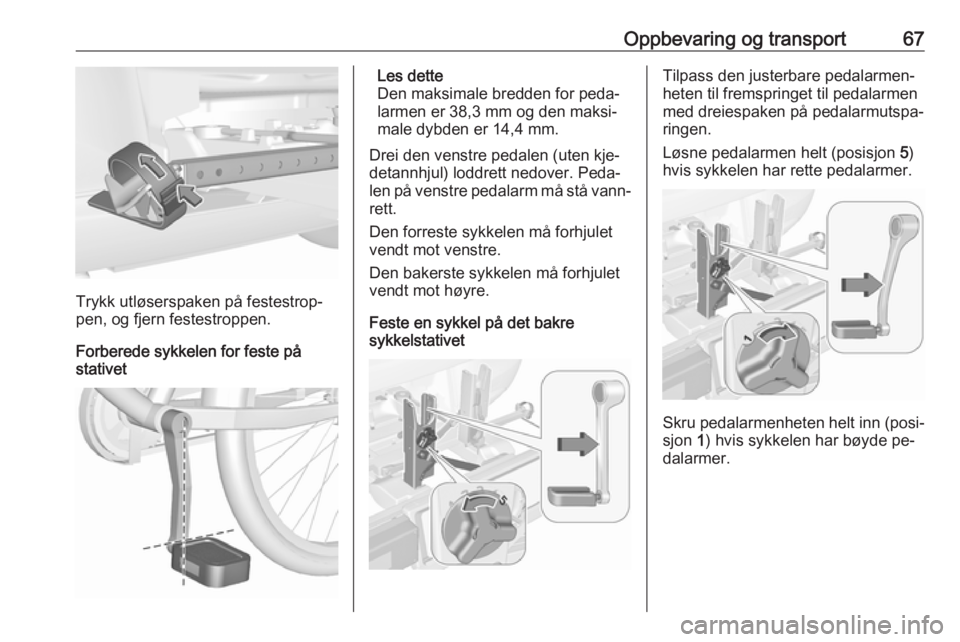

Trykk utløserspaken på festestrop‐
pen, og fjern festestroppen.
Forberede sykkelen for feste på
stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på venstre pedalarm må stå vann‐ rett.
Den forreste sykkelen må forhjulet vendt mot venstre.
Den bakerste sykkelen må forhjulet
vendt mot høyre.
Feste en sykkel på det bakre
sykkelstativetTilpass den justerbare pedalarmen‐
heten til fremspringet til pedalarmen
med dreiespaken på pedalarmutspa‐ ringen.
Løsne pedalarmen helt (posisjon 5)
hvis sykkelen har rette pedalarmer.
Skru pedalarmenheten helt inn (posi‐ sjon 1) hvis sykkelen har bøyde pe‐
dalarmer.

68Oppbevaring og transport

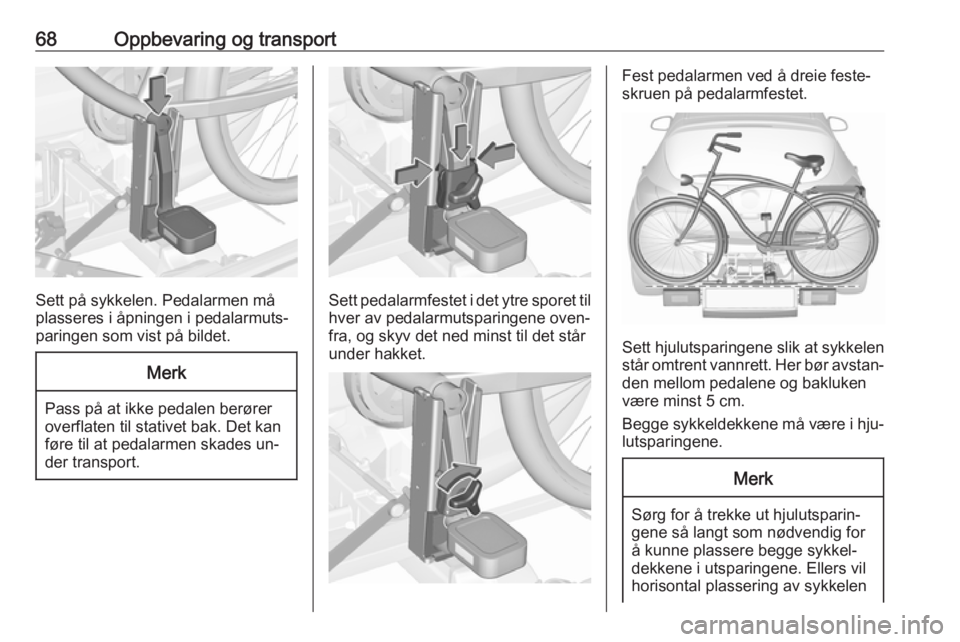

Sett på sykkelen. Pedalarmen må
plasseres i åpningen i pedalarmuts‐
paringen som vist på bildet.
Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades un‐
der transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.
Sett hjulutsparingene slik at sykkelen
står omtrent vannrett. Her bør avstan‐
den mellom pedalene og bakluken
være minst 5 cm.
Begge sykkeldekkene må være i hju‐
lutsparingene.
Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen
