ESP OPEL ASTRA J 2016 Instruktionsbog (in Danish)
[x] Cancel search | Manufacturer: OPEL, Model Year: 2016, Model line: ASTRA J, Model: OPEL ASTRA J 2016Pages: 335, PDF Size: 10.32 MB
Page 247 of 335

Pleje af bilen245Sports tourer
1. På venstre side skal gardinet fol‐des ned og fjernes.
2. Fjern dækslet i den respektiveside.
3. Skru to plastfastspændingsmø‐trikker ud på den indvendige side.
4. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
5. Tag stikket af fatningen.
6. Afmonter fatningen ved at dreje den mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygter ( 1 + 2)
Blinklyspære ( 3)
Bremselygtepære ( 4)
7. Tilslut stikket, og pres kablet ind i holderen. Montér lygten med hol‐
destifterne i fordybningerne på
Page 249 of 335

Pleje af bilen247
Tågebaglygte hhv. baglygte (2), alt
efter siden, kan erstattes af et dæksel
i baglygten uden at fjerne lygteenhe‐
den: fjern dækslet, drej fatningen og
udskift pæren ved at dreje den imod
uret.3-dørs hatchback
1. Frigør dækslet i den respektive side og fjern det.
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Page 255 of 335

Pleje af bilen253Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/
tændingssystem4Brændstofindsprøjtning/ tændingssystem5–6Spejlvarme/Tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14Bagrudevisker15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control32AirbagNr.Strømkreds33Adaptive forlygter/automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐ lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–47Horn
Page 261 of 335

Pleje af bilen259Variant 2: Sports Tourer
Donkraften, værktøjet og trækringen
befinder sig i værktøjskassen under
reservehjulet i lastrummet. Hjulnøg‐
len og en forlængerbolt til fastgørelse af et beskadiget hjul (kun biler med
midlertidigt reservehjul) er i værktøjs‐ posen i reservehjulbrønden nær
værktøjskassen. Reservehjul 3 272.
Variant 3: 4-dørs notchback
Donkraften og værktøjet befinder sig
i værktøjskassen under reservehjulet i lastrummet. Hjulnøglen, trækringen
og en forlængerbolt til fastgørelse af
et beskadiget hjul (kun biler med mid‐
lertidigt reservehjul) er i værktøjspo‐
sen i reservehjulbrønden nær værk‐
tøjskassen. Reservehjul 3 272.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg
for at dækket ikke klemmes mod kant‐ stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.5-dørs hatchback, 4-dørs notchback,
Sports tourer
Dækstørrelse 205/65 R16 egner sig
kun som vinterdæk.
Alle motorer undtagen A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Page 262 of 335

260Pleje af bilenDækstørrelse 215/50 R17 egner sig
kun som vinterdæk.
Dækmærkning F.eks. 215/60 R 16 95 H215:dækbredde i mm60:tværsnitsforhold (forhold mel‐
lem dækkets højde og bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat16:fælgdiameter i tommer95:kodetal for bæreevne f.eks.: 95
svarer til 690 kgH:kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/tDæk med foreskrevet
omløbsretning
Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen angives af af et symbol
(f.eks. en pil) på dæksiden.
Dæktryk Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Skru ventilhætten af.Dæktryk 3 306.
Dæktryksmærkaten på rammen af
venstre eller højre fordør viser de ori‐
ginale dæk og de tilsvarende dæk‐
tryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed, køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find karrosseristilen.
2. Find motorens id-kode. Motordata
3 292.
3. Se de respektive dæk.
Page 268 of 335

266Pleje af bilenFjern ikke fremmedlegemer fra dæk‐
kene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden, kan ikke
repareres med lappesættet.9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
I tilfælde af punktering:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.
Lappesættet er i rummet under gulv‐
afdækningen i lastrummet eller, på
model med bagmonteret cykelholder,
i skuffen under passagersædet 3 60.
Illustrationerne viser forskellige mo‐
deller.
1. Tag lappesættet op af rummet.
2. Tag kompressoren ud.
3. Tag ledningerne og luftslangen ud
af rummene i undersiden af kom‐
pressoren.
Page 271 of 335

Pleje af bilen269Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret for‐
hjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Tag reservehjulet ud 3 272.
● Udskift aldrig flere hjul ad gan‐ gen.
● Donkraften må kun bruges ved hjulskift ved punktering, ikke til
skift mellem sommer- og vinter‐
dæk.
● Donkraften er vedligeholdelses‐ fri.
● Er underlaget blødt, skal der an‐ bringes et stabilt underlag under
donkraften (maks. 1 cm tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke op‐ holde sig i den løftede bil.
● Kryb ikke ind under den løftede bil.● Start ikke bilen, mens den er løf‐ tet.
● Rengør hjulmøtrikker og gevind med en ren klud inden monteringaf hjulet.9 Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Frigør hjulmøtrikkernes hætter
med en skruetrækker og tag dem
af. Træk hjulkapslen af. Værktøjs‐
sæt 3 257.
Letmetalfælge: Frigør hjulmøtrik‐
kernes hætter med en skruetræk‐ ker og tag dem af. For at beskytte
fælgen lægges en blød klud mel‐
lem skruetrækker og letmetal‐
fælg.Alu-hjul med hjulboltdæksel i mid‐ ten: Løsn dækslet ved at isætte og
trække i udtrækkeren i fordybnin‐
gen ved mærkeemblemet, bilens
værktøj 3 257.
2. To typer donkrafte og hjulnøgler findes alt efter bilmodellen, bilens
værktøj 3 257.
Variant 1a med fast hjulnøgle:

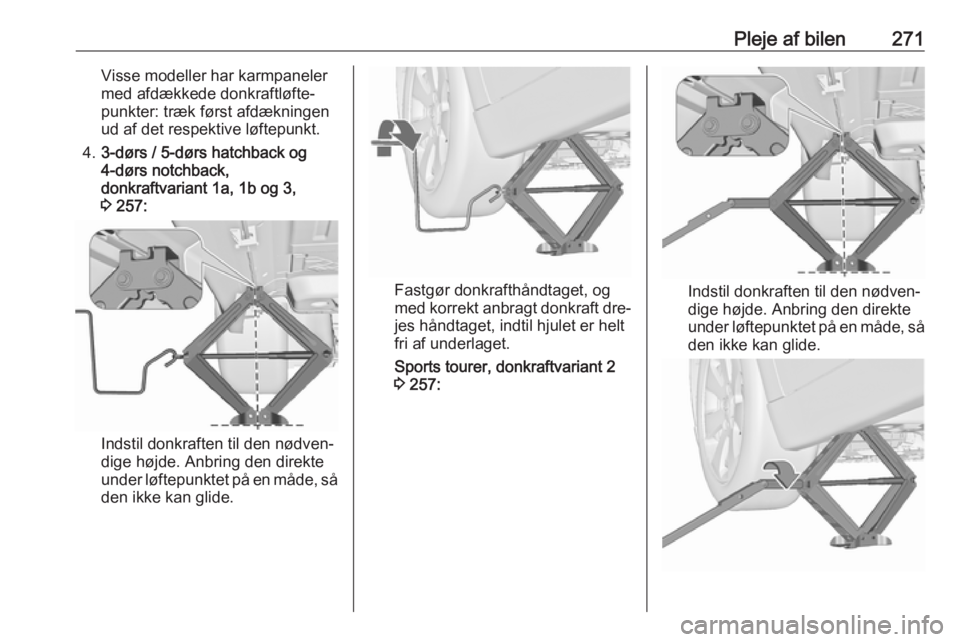

Page 273 of 335

Pleje af bilen271Visse modeller har karmpaneler
med afdækkede donkraftløfte‐
punkter: træk først afdækningen
ud af det respektive løftepunkt.
4. 3-dørs / 5-dørs hatchback og
4-dørs notchback, donkraftvariant 1a, 1b og 3,
3 257:
Indstil donkraften til den nødven‐
dige højde. Anbring den direkte
under løftepunktet på en måde, så den ikke kan glide.
Fastgør donkrafthåndtaget, og
med korrekt anbragt donkraft dre‐ jes håndtaget, indtil hjulet er helt
fri af underlaget.
Sports tourer, donkraftvariant 2
3 257:Indstil donkraften til den nødven‐
dige højde. Anbring den direkte
under løftepunktet på en måde, så
den ikke kan glide.
Page 284 of 335

282Pleje af bilenLakskaderSmå lakskader udbedres med lakstift,
inden der dannes rust. Større lakska‐ der eller rust skal udbedres på et
værksted.
Undervogn
Undervognen er delvist forsynet med
et beskyttende PVC-lag resp. de kri‐
tiske områder er behandlet med be‐
skyttelsesvoks.
Kontroller undervognen efter hver un‐
dervognsvask og få den behandlet
med voks om nødvendigt.
Bitumen-kautsjuk-materialer kan be‐
skadige PVC-laget. De bør lade et
værksted udføre arbejder på under‐
vognen.
Vask undervognen før og efter vin‐
teren og kontroller det beskyttende
vokslag.System med flydende gas9 Fare
Flydende gas er tungere end luft
og kan samle sig i fordybninger.
Vær forsigtig ved arbejde på un‐
dervognen i en grav.
Ved lakeringsarbejde og ved brug af en tørrekabine ved en temperatur
over 60 °C skal tanken med flydende
gas afmonteres.
Der må ikke ændres på systemet med
flydende gas.
Anhængertræk
Kuglestangen må ikke renses med
damp- eller højtryksrenser.
Bagmonteret cykelholder
Rengør den bagmonterede cykelhol‐ der med damp- eller højtryksrensermindst en gang om året.
Betjen den bagmonterede cykelhol‐ der med jævne mellemrum, hvis den
ikke anvendes regelmæssigt, især
om vinteren.
Luftspjæld
Rengør luftspjældene i forreste ko‐
fanger for at opretholde korrekt funk‐ tion.
Pleje af interiør Kabine og polstring
Kabinen og instrumentafdækningen
inklusive delene af træ rengøres med en tør klud eller kabinerens.
Rengør læderbetrækket med rent
vand og en blød klud. Brug læderple‐
jemiddel, hvis det er meget beskidt.
Instrumentgruppen og displayene må kun rengøres med en fugtig, blød
klud. Brug en mild sæbeopløsning,
hvis det er nødvendigt.
Rengør polstringen med støvsuger og børste. Pletter fjernes med tekstil‐
rens.
Stof er evt. ikke farveægte. Det kan
forårsage synlige misfarvninger, især
på lyse polstringer. Pletter og misfarv‐
ninger, som kan fjernes, skal rengø‐
res snarest muligt.
Page 290 of 335

288Tekniske dataOplysninger på typemærkat:1:producent2:typegodkendelsesnummer3:stelnummer4:tilladt totalvægt i kg5:tilladt totalvægt for vogntoget
i kg6:maksimalt tilladt forakseltryk i kg7:maksimalt tilladt bagakseltryk
i kg8:bil- eller landespecifikke data
Belastningen på for- og bagaksel må ikke sammenlagt overskride den til‐
ladte totalvægt. Hvis vægten på for‐
akslen f.eks. bliver fuldt udnyttet, må
bagakslen kun belastes, indtil den til‐
ladte totalvægt er nået.
De følgende tekniske data er udar‐
bejdet i overensstemmelse med EU-
standarder. Ret til ændringer forbe‐
holdes. Hvis bilens papirer ikke stem‐
mer overens med instruktionsbogen,
gælder oplysningerne i bilens papirer.
Identifikation af motor
De tekniske datatabeller viser moto‐
rens id-kode. Motordata 3 292.
For at finde den pågældende motor
henvises til motoreffekten i EØF-
overensstemmelseserklæringen, der
følger med bilen, eller andre nationale
registreringsdokumenter.
