OPEL ASTRA J 2016 Instruktionsbog (in Danish)

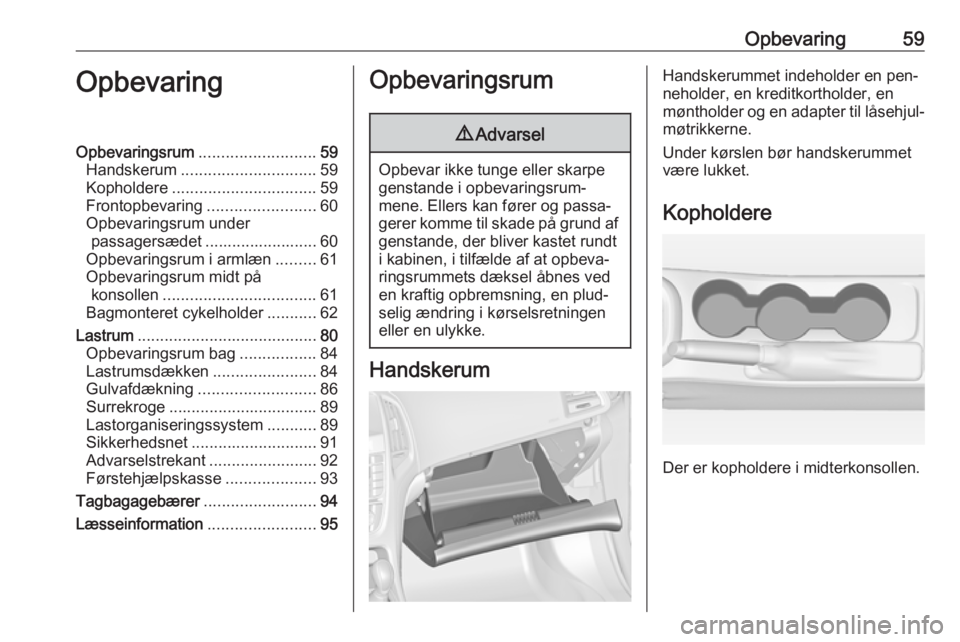

Opbevaring59OpbevaringOpbevaringsrum.......................... 59
Handskerum .............................. 59
Kopholdere ................................ 59
Frontopbevaring ........................60
Opbevaringsrum under passagersædet ......................... 60
Opbevaringsrum i armlæn .........61
Opbevaringsrum midt på konsollen .................................. 61
Bagmonteret cykelholder ...........62
Lastrum ........................................ 80
Opbevaringsrum bag .................84
Lastrumsdækken .......................84
Gulvafdækning .......................... 86
Surrekroge ................................. 89
Lastorganiseringssystem ...........89
Sikkerhedsnet ............................ 91
Advarselstrekant ........................92
Førstehjælpskasse ....................93
Tagbagagebærer .........................94
Læsseinformation ........................95Opbevaringsrum9Advarsel
Opbevar ikke tunge eller skarpe
genstande i opbevaringsrum‐
mene. Ellers kan fører og passa‐
gerer komme til skade på grund af genstande, der bliver kastet rundt
i kabinen, i tilfælde af at opbeva‐
ringsrummets dæksel åbnes ved
en kraftig opbremsning, en plud‐
selig ændring i kørselsretningen
eller en ulykke.
Handskerum
Handskerummet indeholder en pen‐
neholder, en kreditkortholder, en
møntholder og en adapter til låsehjul‐
møtrikkerne.
Under kørslen bør handskerummet
være lukket.
Kopholdere
Der er kopholdere i midterkonsollen.

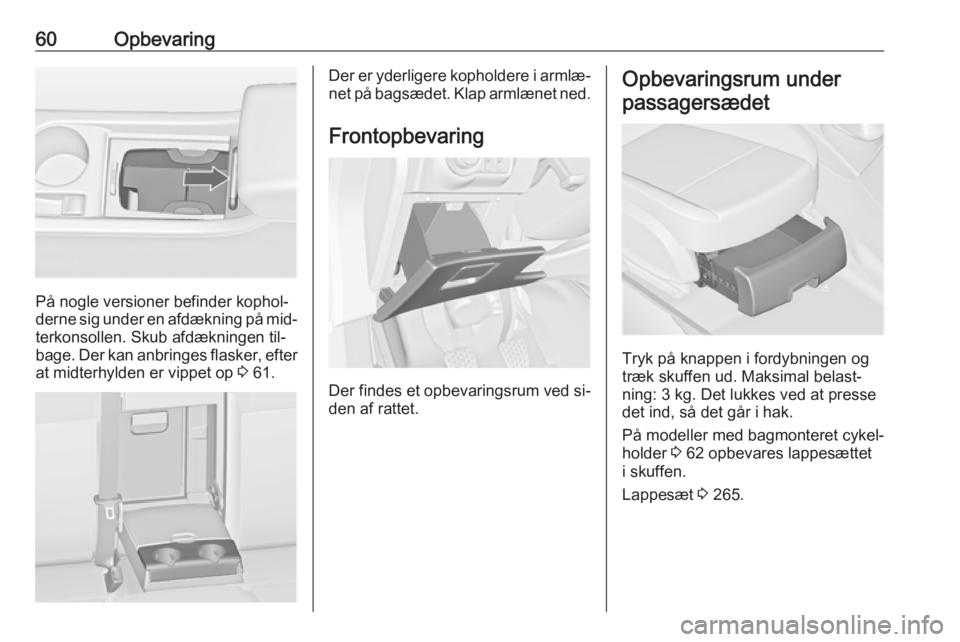

60Opbevaring
På nogle versioner befinder kophol‐
derne sig under en afdækning på mid‐
terkonsollen. Skub afdækningen til‐
bage. Der kan anbringes flasker, efter at midterhylden er vippet op 3 61.
Der er yderligere kopholdere i armlæ‐
net på bagsædet. Klap armlænet ned.
Frontopbevaring
Der findes et opbevaringsrum ved si‐
den af rattet.
Opbevaringsrum under
passagersædet
Tryk på knappen i fordybningen og
træk skuffen ud. Maksimal belast‐
ning: 3 kg. Det lukkes ved at presse
det ind, så det går i hak.
På modeller med bagmonteret cykel‐
holder 3 62 opbevares lappesættet
i skuffen.
Lappesæt 3 265.

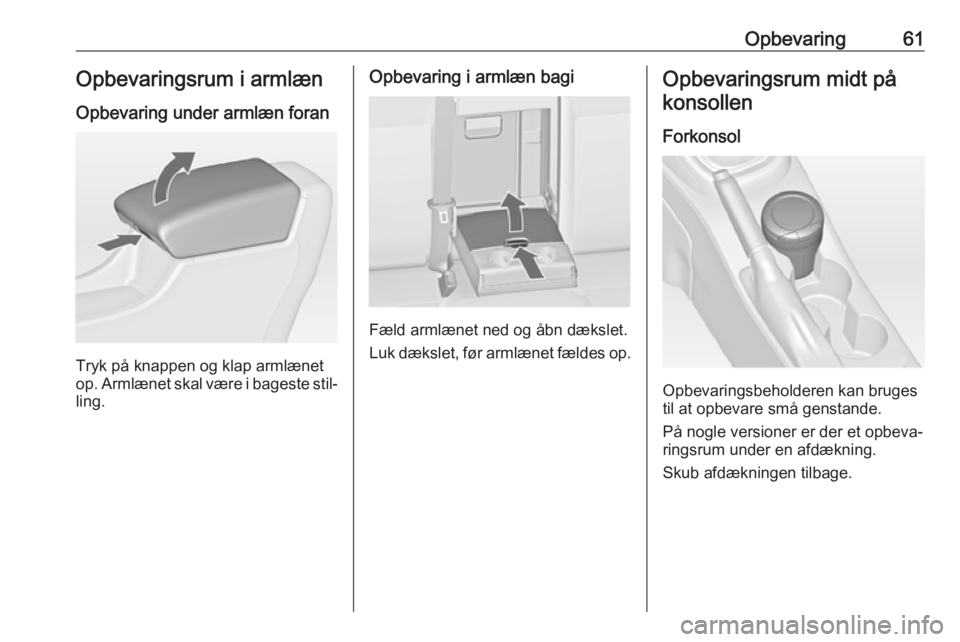

Opbevaring61Opbevaringsrum i armlæn
Opbevaring under armlæn foran
Tryk på knappen og klap armlænet
op. Armlænet skal være i bageste stil‐
ling.
Opbevaring i armlæn bagi
Fæld armlænet ned og åbn dækslet.
Luk dækslet, før armlænet fældes op.
Opbevaringsrum midt på
konsollen
Forkonsol
Opbevaringsbeholderen kan bruges
til at opbevare små genstande.
På nogle versioner er der et opbeva‐ ringsrum under en afdækning.
Skub afdækningen tilbage.

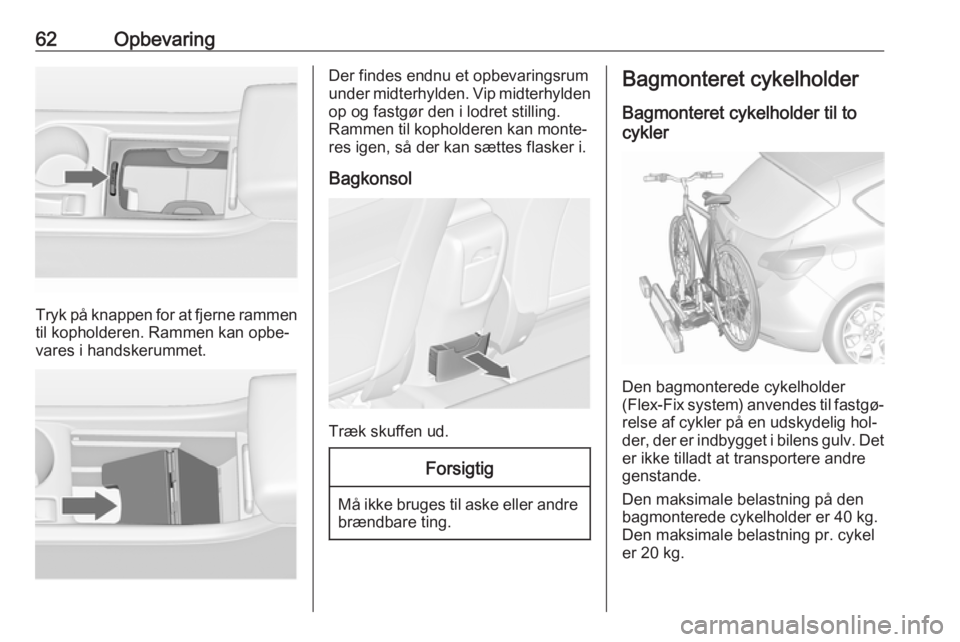

62Opbevaring
Tryk på knappen for at fjerne rammen
til kopholderen. Rammen kan opbe‐
vares i handskerummet.
Der findes endnu et opbevaringsrum
under midterhylden. Vip midterhylden op og fastgør den i lodret stilling.Rammen til kopholderen kan monte‐
res igen, så der kan sættes flasker i.
Bagkonsol
Træk skuffen ud.
Forsigtig
Må ikke bruges til aske eller andre brændbare ting.
Bagmonteret cykelholder
Bagmonteret cykelholder til to
cykler
Den bagmonterede cykelholder
(Flex-Fix system) anvendes til fastgø‐
relse af cykler på en udskydelig hol‐
der, der er indbygget i bilens gulv. Det er ikke tilladt at transportere andregenstande.
Den maksimale belastning på den
bagmonterede cykelholder er 40 kg. Den maksimale belastning pr. cykel
er 20 kg.

Opbevaring63Akselafstanden på en cykel må ikke
overstige 1,2 meter. Ellers kan cyklen
ikke fastgøres sikkert.
Når cykelholderen ikke er i brug, skal
den skydes ind i bunden af bilen.
Der må ikke være nogen genstande
på cyklerne, der kan løsnes under
transporten.Forsigtig
Fastgør ikke cykler med carbon-
pedalarme til cykelholdere. Cyk‐
lerne kan beskadiges.
Udskydning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.
Pres grebet op. Systemet frigøres og
skydes hurtigt ud af kofangeren.
Den bagmonterede cykelholder skal
skydes helt ud, indtil den går hørbart
i hak.
Sørg for, at det ikke er muligt at
presse den bagmonterede cykelhol‐
der ind, med mindre der igen presses
på grebet9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐ veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.

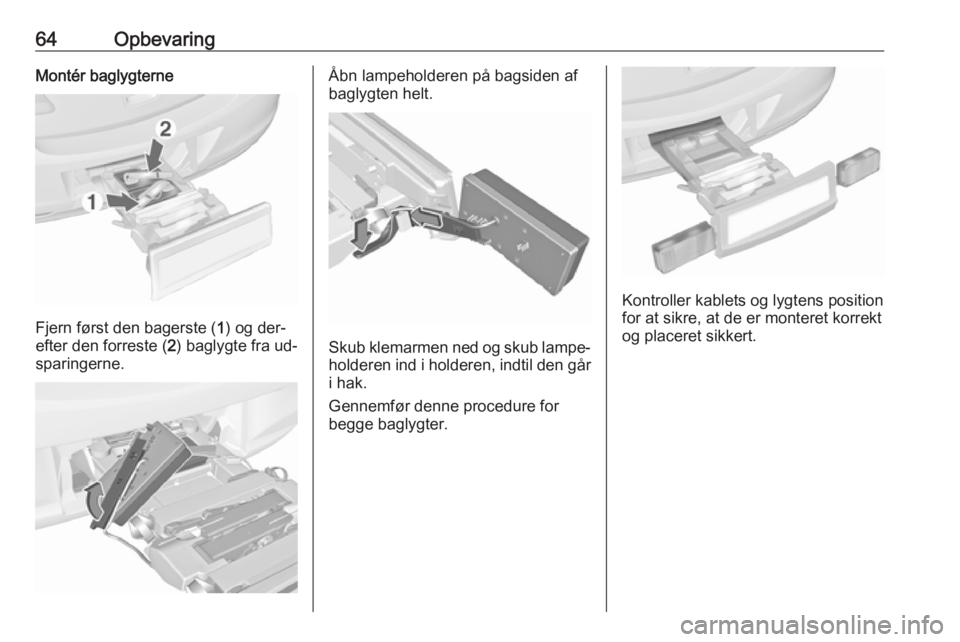

64OpbevaringMontér baglygterne
Fjern først den bagerste (1) og der‐
efter den forreste ( 2) baglygte fra ud‐
sparingerne.
Åbn lampeholderen på bagsiden af
baglygten helt.
Skub klemarmen ned og skub lampe‐
holderen ind i holderen, indtil den går
i hak.
Gennemfør denne procedure for
begge baglygter.
Kontroller kablets og lygtens position
for at sikre, at de er monteret korrekt og placeret sikkert.

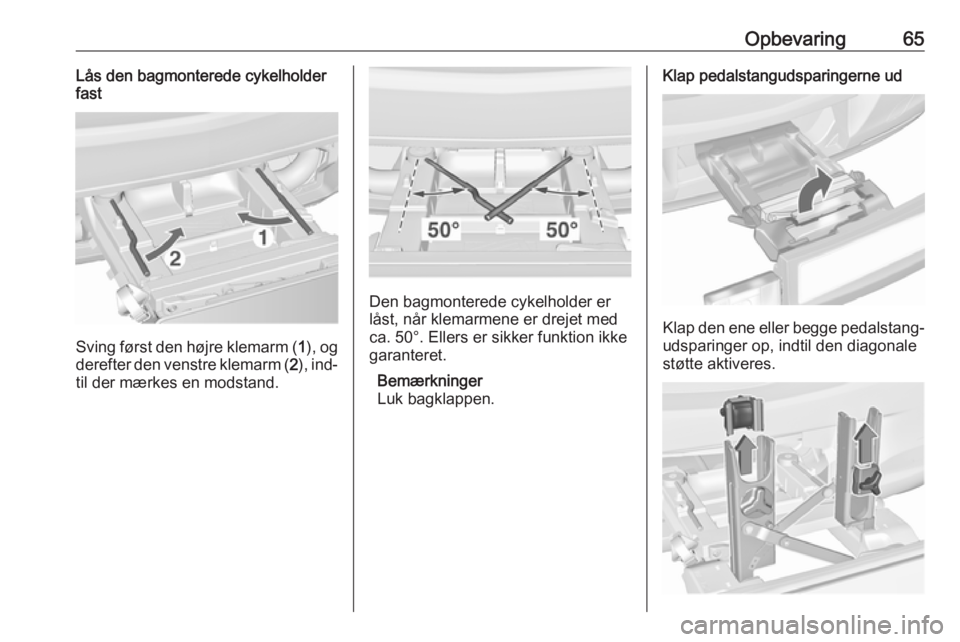

Opbevaring65Lås den bagmonterede cykelholder
fast
Sving først den højre klemarm ( 1), og
derefter den venstre klemarm ( 2), ind‐
til der mærkes en modstand.
Den bagmonterede cykelholder er
låst, når klemarmene er drejet med
ca. 50°. Ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.
Klap pedalstangudsparingerne ud
Klap den ene eller begge pedalstang‐
udsparinger op, indtil den diagonale
støtte aktiveres.

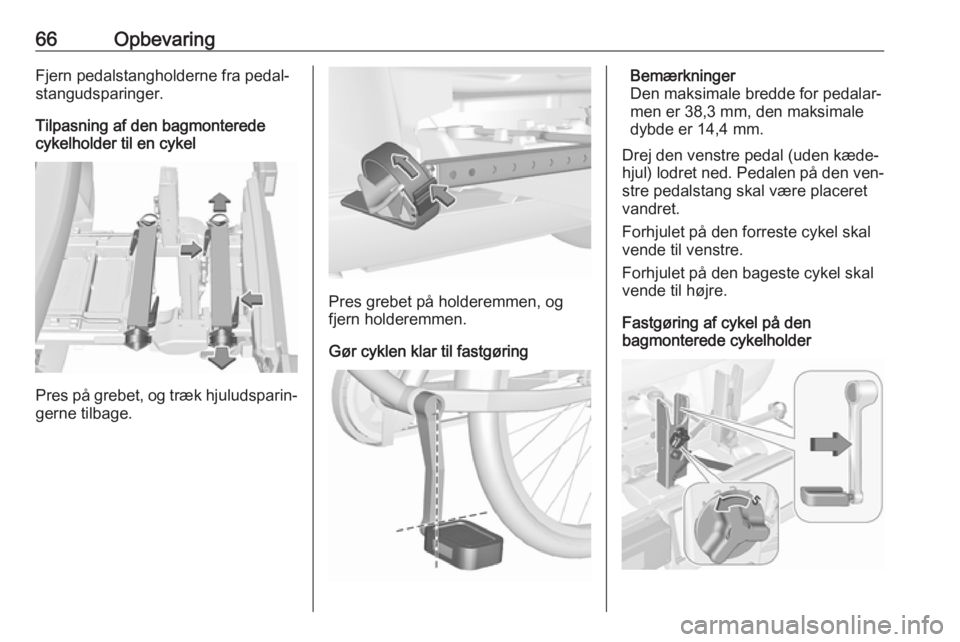

66OpbevaringFjern pedalstangholderne fra pedal‐
stangudsparinger.
Tilpasning af den bagmonterede
cykelholder til en cykel
Pres på grebet, og træk hjuludsparin‐
gerne tilbage.
Pres grebet på holderemmen, og
fjern holderemmen.
Gør cyklen klar til fastgøring
Bemærkninger
Den maksimale bredde for pedalar‐
men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej den venstre pedal (uden kæde‐ hjul) lodret ned. Pedalen på den ven‐
stre pedalstang skal være placeret
vandret.
Forhjulet på den forreste cykel skal
vende til venstre.
Forhjulet på den bageste cykel skal
vende til højre.
Fastgøring af cykel på den
bagmonterede cykelholder

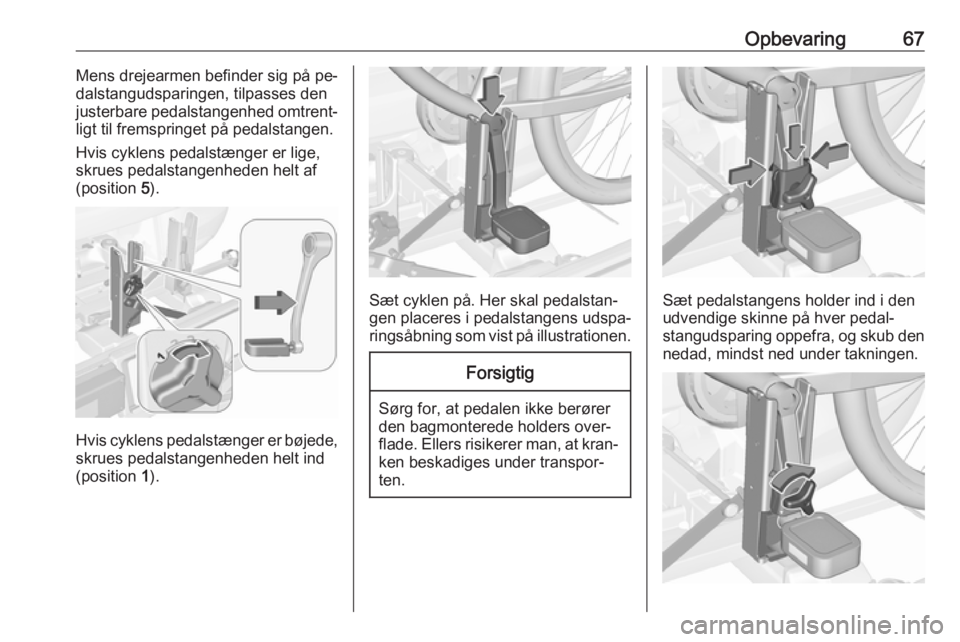

Opbevaring67Mens drejearmen befinder sig på pe‐
dalstangudsparingen, tilpasses den
justerbare pedalstangenhed omtrent‐
ligt til fremspringet på pedalstangen.
Hvis cyklens pedalstænger er lige,
skrues pedalstangenheden helt af
(position 5).
Hvis cyklens pedalstænger er bøjede,
skrues pedalstangenheden helt ind
(position 1).
Sæt cyklen på. Her skal pedalstan‐
gen placeres i pedalstangens udspa‐
ringsåbning som vist på illustrationen.
Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐ flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.

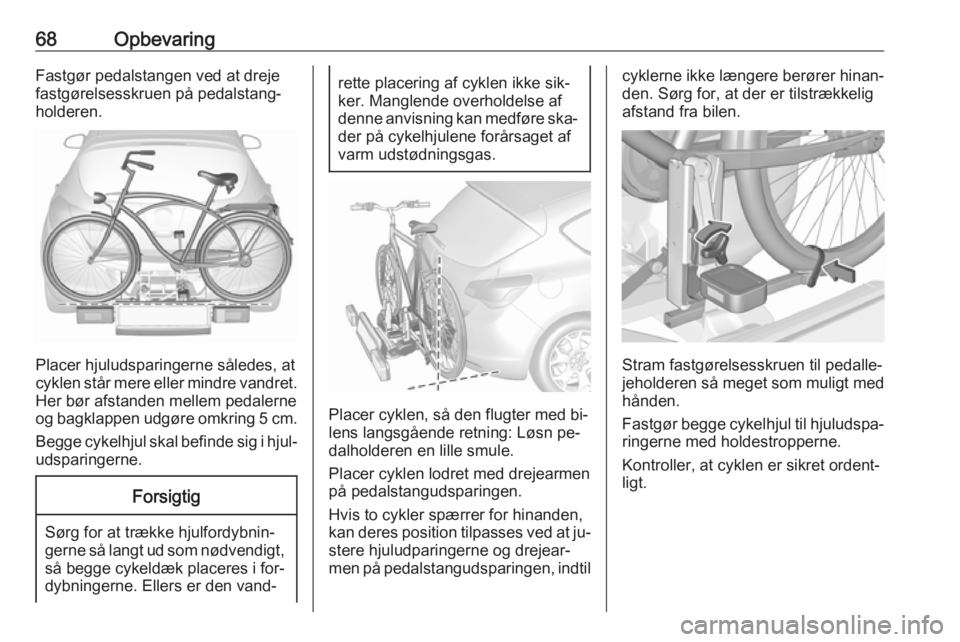

68OpbevaringFastgør pedalstangen ved at drejefastgørelsesskruen på pedalstang‐
holderen.
Placer hjuludsparingerne således, at
cyklen står mere eller mindre vandret. Her bør afstanden mellem pedalerne
og bagklappen udgøre omkring 5 cm .
Begge cykelhjul skal befinde sig i hjul‐
udsparingerne.
Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt, så begge cykeldæk placeres i for‐
dybningerne. Ellers er den vand‐
rette placering af cyklen ikke sik‐
ker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Placer cyklen, så den flugter med bi‐
lens langsgående retning: Løsn pe‐
dalholderen en lille smule.
Placer cyklen lodret med drejearmen
på pedalstangudsparingen.
Hvis to cykler spærrer for hinanden,
kan deres position tilpasses ved at ju‐
stere hjuludparingerne og drejear‐
men på pedalstangudsparingen, indtil
cyklerne ikke længere berører hinan‐ den. Sørg for, at der er tilstrækkeligafstand fra bilen.
Stram fastgørelsesskruen til pedalle‐
jeholderen så meget som muligt med
hånden.
Fastgør begge cykelhjul til hjuludspa‐
ringerne med holdestropperne.
Kontroller, at cyklen er sikret ordent‐
ligt.
