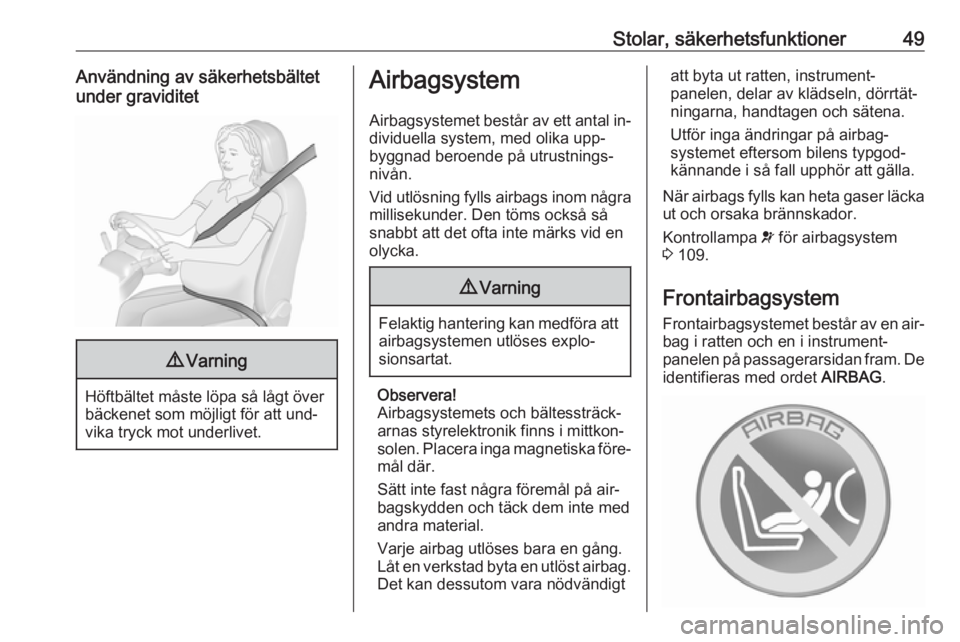

Stolar, säkerhetsfunktioner49Användning av säkerhetsbältet
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att und‐
vika tryck mot underlivet.
Airbagsystem
Airbagsystemet består av ett antal in‐ dividuella system, med olika upp‐
byggnad beroende på utrustnings‐
nivån.
Vid utlösning fylls airbags inom några
millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Felaktig hantering kan medföra att
airbagsystemen utlöses explo‐
sionsartat.
Observera!
Airbagsystemets och bältessträck‐ arnas styrelektronik finns i mittkon‐
solen. Placera inga magnetiska före‐
mål där.
Sätt inte fast några föremål på air‐
bagskydden och täck dem inte med
andra material.
Varje airbag utlöses bara en gång. Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐ kännande i så fall upphör att gälla.
När airbags fylls kan heta gaser läcka ut och orsaka brännskador.
Kontrollampa v för airbagsystem
3 109.
Frontairbagsystem Frontairbagsystemet består av en air‐
bag i ratten och en i instrument‐
panelen på passagerarsidan fram. De
identifieras med ordet AIRBAG.

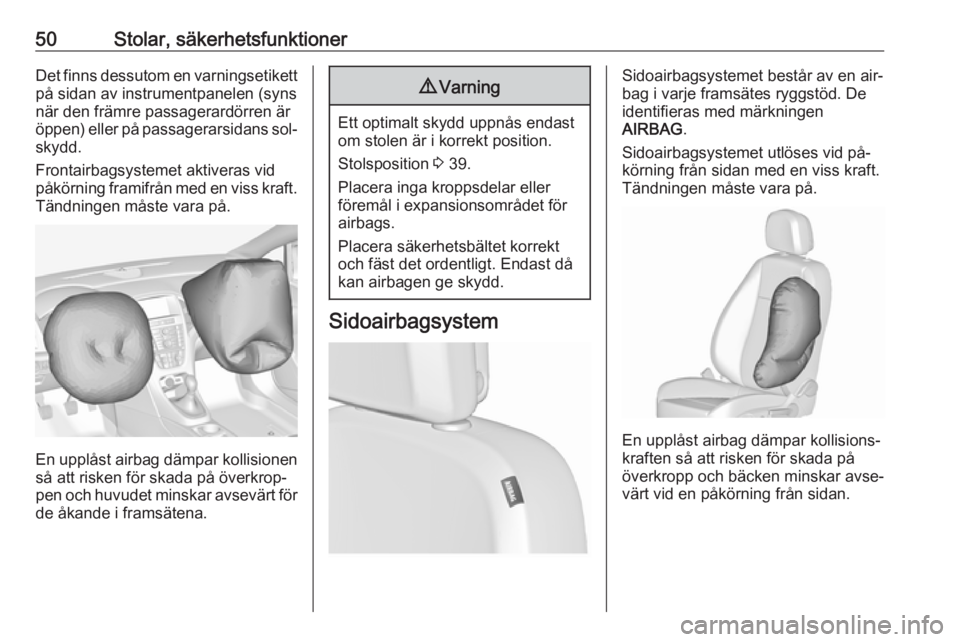

50Stolar, säkerhetsfunktionerDet finns dessutom en varningsetikett
på sidan av instrumentpanelen (syns
när den främre passagerardörren är
öppen) eller på passagerarsidans sol‐
skydd.
Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 39.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en air‐
bag i varje framsätes ryggstöd. De
identifieras med märkningen
AIRBAG .
Sidoairbagsystemet utlöses vid på‐
körning från sidan med en viss kraft.
Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.

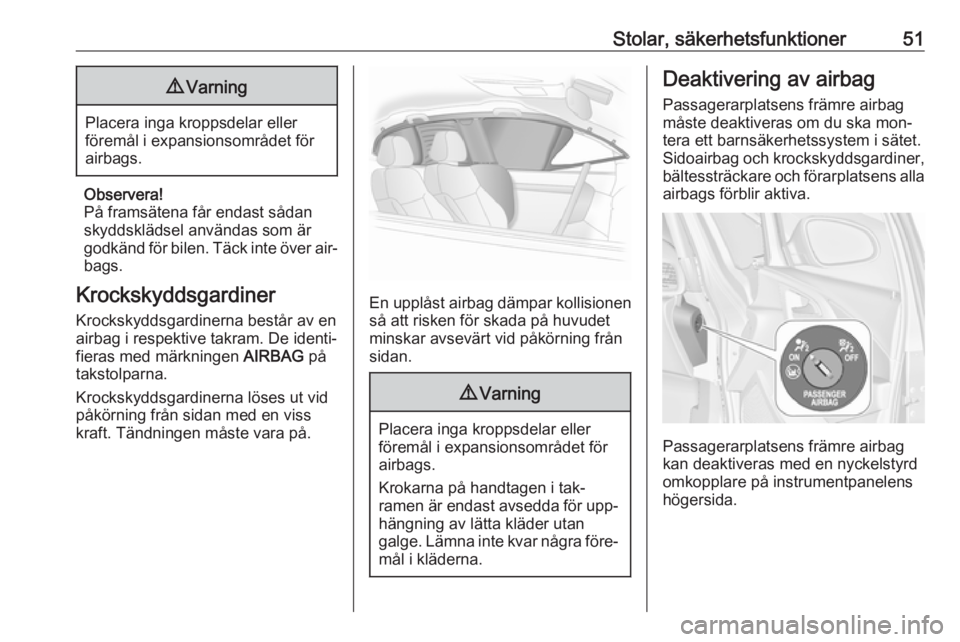

Stolar, säkerhetsfunktioner519Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över air‐ bags.
Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet minskar avsevärt vid påkörning från
sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i tak‐
ramen är endast avsedda för upp‐
hängning av lätta kläder utan
galge. Lämna inte kvar några före‐
mål i kläderna.
Deaktivering av airbag
Passagerarplatsens främre airbag
måste deaktiveras om du ska mon‐
tera ett barnsäkerhetssystem i sätet.
Sidoairbag och krockskyddsgardiner, bältessträckare och förarplatsens alla
airbags förblir aktiva.
Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
högersida.

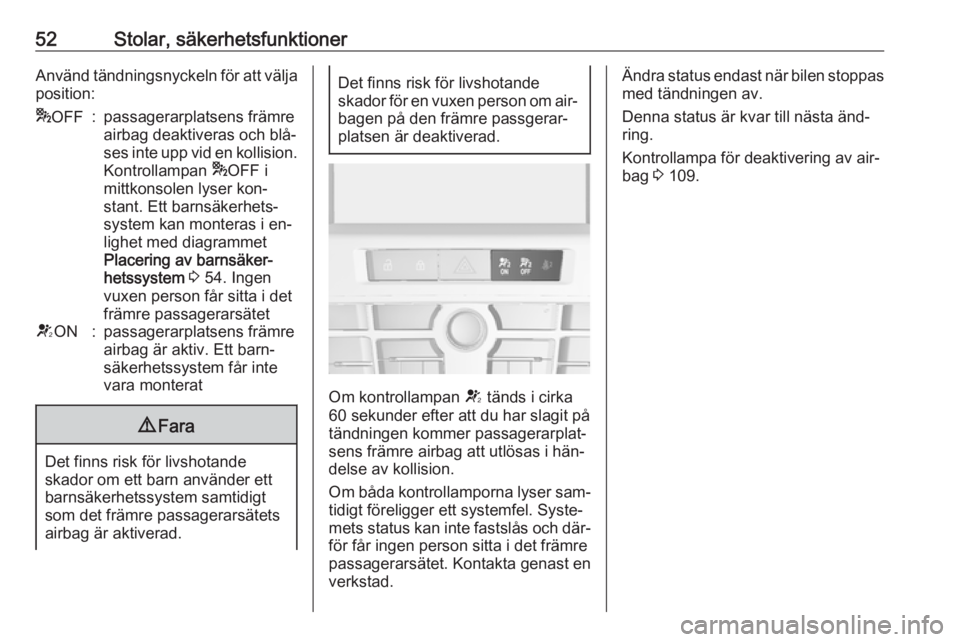

52Stolar, säkerhetsfunktionerAnvänd tändningsnyckeln för att välja
position:* OFF:passagerarplatsens främre
airbag deaktiveras och blå‐
ses inte upp vid en kollision.
Kontrollampan *OFF i
mittkonsolen lyser kon‐
stant. Ett barnsäkerhets‐
system kan monteras i en‐
lighet med diagrammet
Placering av barnsäker‐
hetssystem 3 54. Ingen
vuxen person får sitta i det
främre passagerarsätetV ON:passagerarplatsens främre
airbag är aktiv. Ett barn‐
säkerhetssystem får inte
vara monterat9 Fara
Det finns risk för livshotande
skador om ett barn använder ett barnsäkerhetssystem samtidigt
som det främre passagerarsätets
airbag är aktiverad.
Det finns risk för livshotande
skador för en vuxen person om air‐ bagen på den främre passgerar‐
platsen är deaktiverad.
Om kontrollampan V tänds i cirka
60 sekunder efter att du har slagit på
tändningen kommer passagerarplat‐
sens främre airbag att utlösas i hän‐
delse av kollision.
Om båda kontrollamporna lyser sam‐ tidigt föreligger ett systemfel. Syste‐
mets status kan inte fastslås och där‐
för får ingen person sitta i det främre
passagerarsätet. Kontakta genast en
verkstad.
Ändra status endast när bilen stoppas med tändningen av.
Denna status är kvar till nästa änd‐
ring.
Kontrollampa för deaktivering av air‐
bag 3 109.

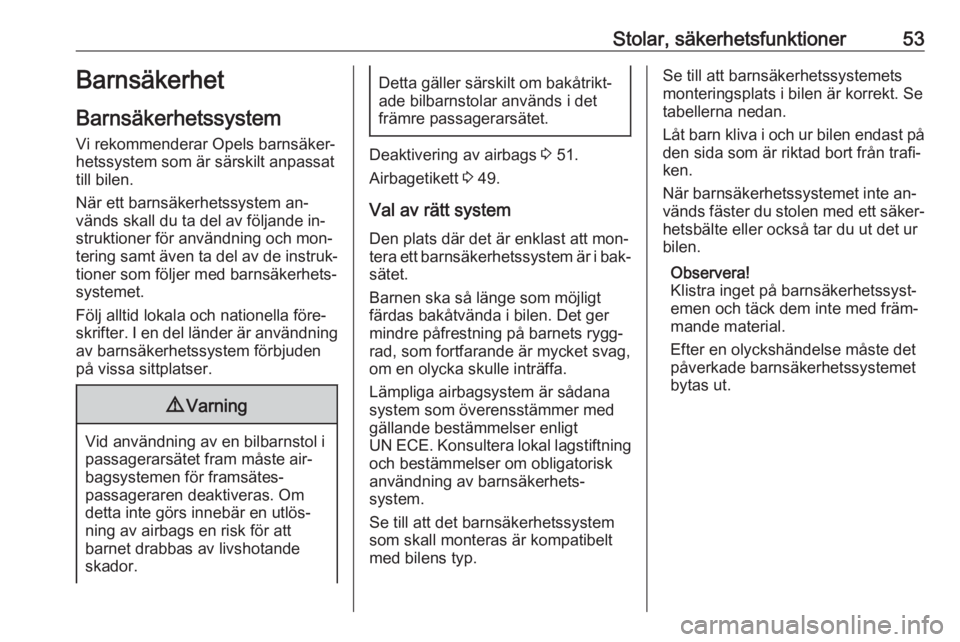

Stolar, säkerhetsfunktioner53Barnsäkerhet
Barnsäkerhetssystem Vi rekommenderar Opels barnsäker‐
hetssystem som är särskilt anpassat till bilen.
När ett barnsäkerhetssystem an‐
vänds skall du ta del av följande in‐
struktioner för användning och mon‐
tering samt även ta del av de instruk‐
tioner som följer med barnsäkerhets‐
systemet.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.9 Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Deaktivering av airbags 3 51.
Airbagetikett 3 49.
Val av rätt system
Den plats där det är enklast att mon‐
tera ett barnsäkerhetssystem är i bak‐ sätet.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga airbagsystem är sådana
system som överensstämmer med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte an‐
vänds fäster du stolen med ett säker‐ hetsbälte eller också tar du ut det ur
bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

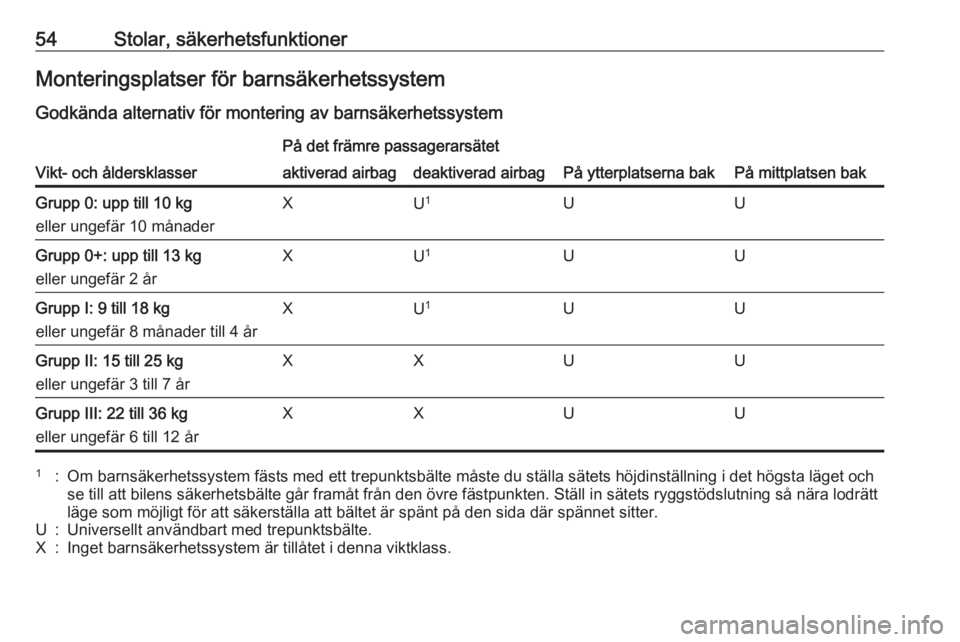

54Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemGodkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UUGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UUGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1UUGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXUU1:Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt
läge som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.U:Universellt användbart med trepunktsbälte.X:Inget barnsäkerhetssystem är tillåtet i denna viktklass.

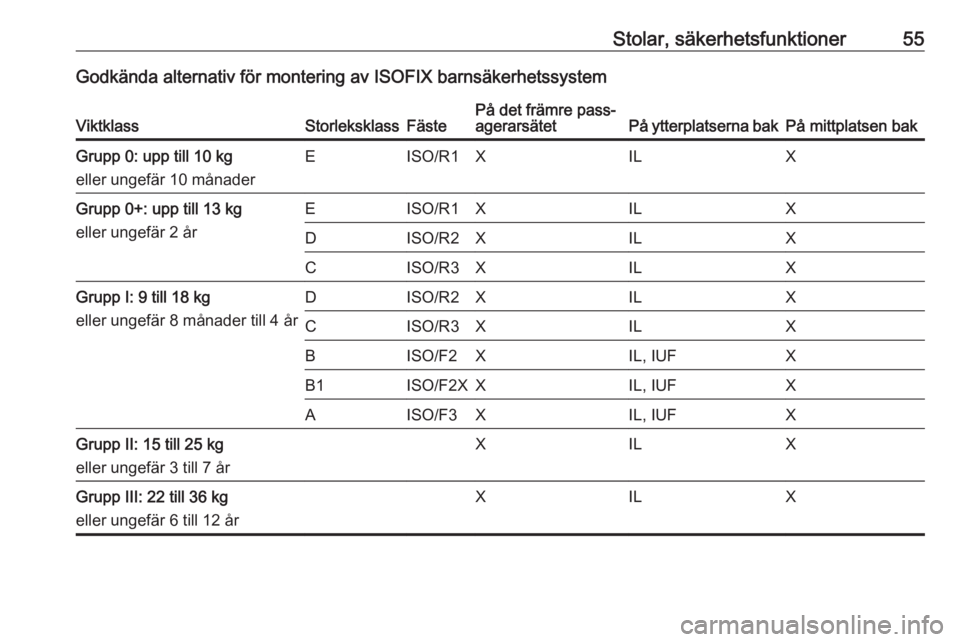

Stolar, säkerhetsfunktioner55Godkända alternativ för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre pass‐
agerarsätetPå ytterplatserna bakPå mittplatsen bakGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILXGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXILX

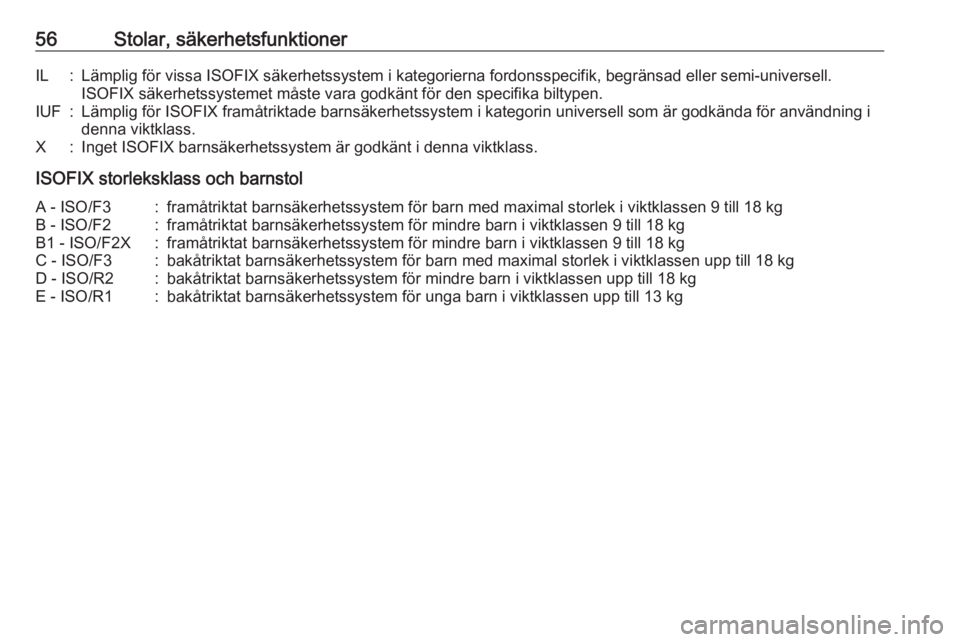

56Stolar, säkerhetsfunktionerIL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

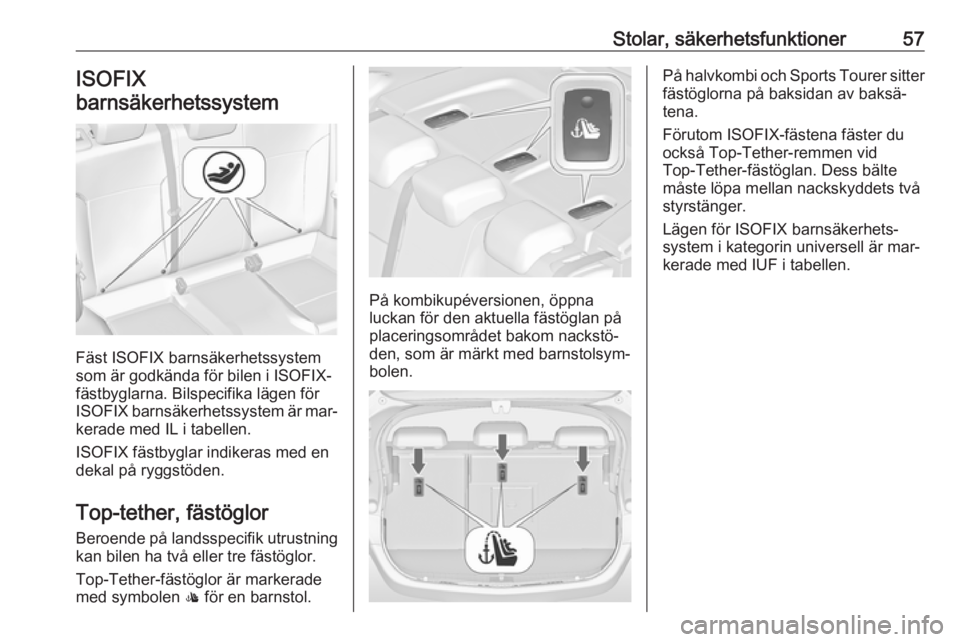

Stolar, säkerhetsfunktioner57ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Top-tether, fästöglor
Beroende på landsspecifik utrustning kan bilen ha två eller tre fästöglor.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
På kombikupéversionen, öppna
luckan för den aktuella fästöglan på
placeringsområdet bakom nackstö‐
den, som är märkt med barnstolsym‐
bolen.
På halvkombi och Sports Tourer sitter
fästöglorna på baksidan av baksä‐
tena.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

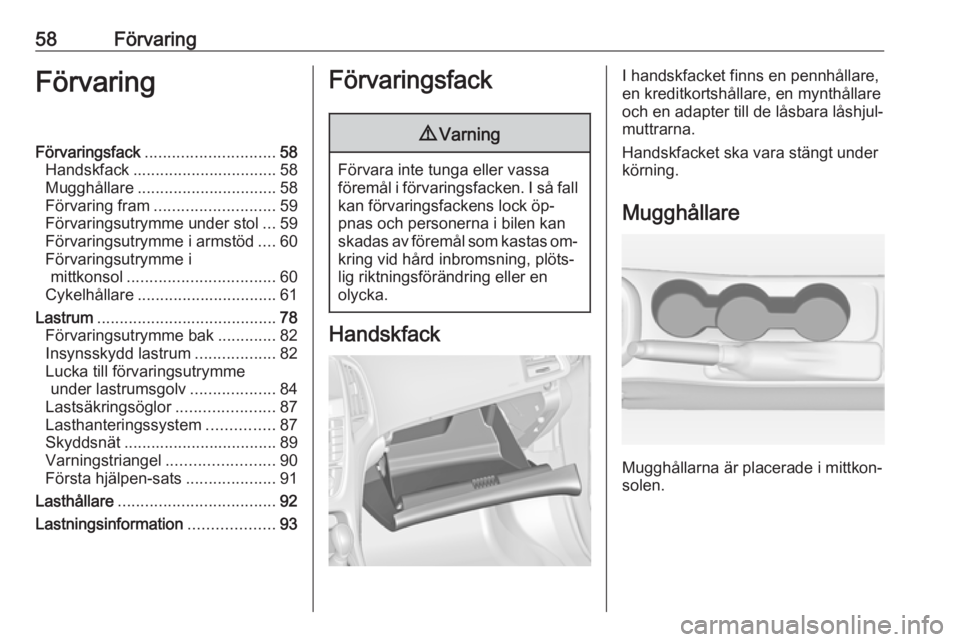

58FörvaringFörvaringFörvaringsfack............................. 58
Handskfack ................................ 58
Mugghållare ............................... 58
Förvaring fram ........................... 59
Förvaringsutrymme under stol ...59
Förvaringsutrymme i armstöd ....60
Förvaringsutrymme i mittkonsol ................................. 60
Cykelhållare ............................... 61
Lastrum ........................................ 78
Förvaringsutrymme bak .............82
Insynsskydd lastrum ..................82
Lucka till förvaringsutrymme under lastrumsgolv ...................84
Lastsäkringsöglor ......................87
Lasthanteringssystem ...............87
Skyddsnät .................................. 89
Varningstriangel ........................90
Första hjälpen-sats ....................91
Lasthållare ................................... 92
Lastningsinformation ...................93Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
I handskfacket finns en pennhållare,
en kreditkortshållare, en mynthållare
och en adapter till de låsbara låshjul‐
muttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.
