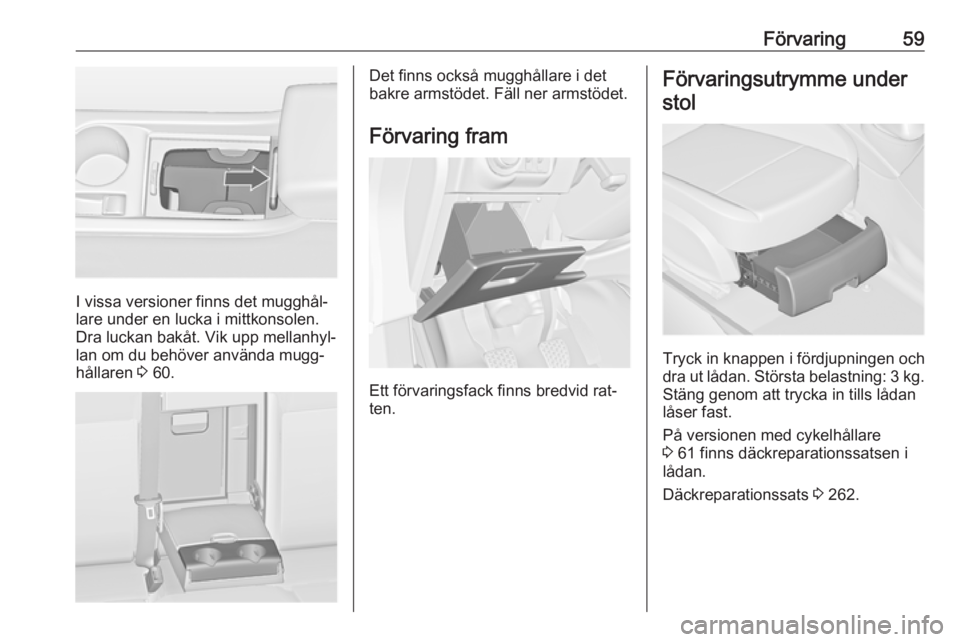

Förvaring59
I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen. Dra luckan bakåt. Vik upp mellanhyl‐
lan om du behöver använda mugg‐
hållaren 3 60.
Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme under
stol
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
På versionen med cykelhållare
3 61 finns däckreparationssatsen i
lådan.
Däckreparationssats 3 262.

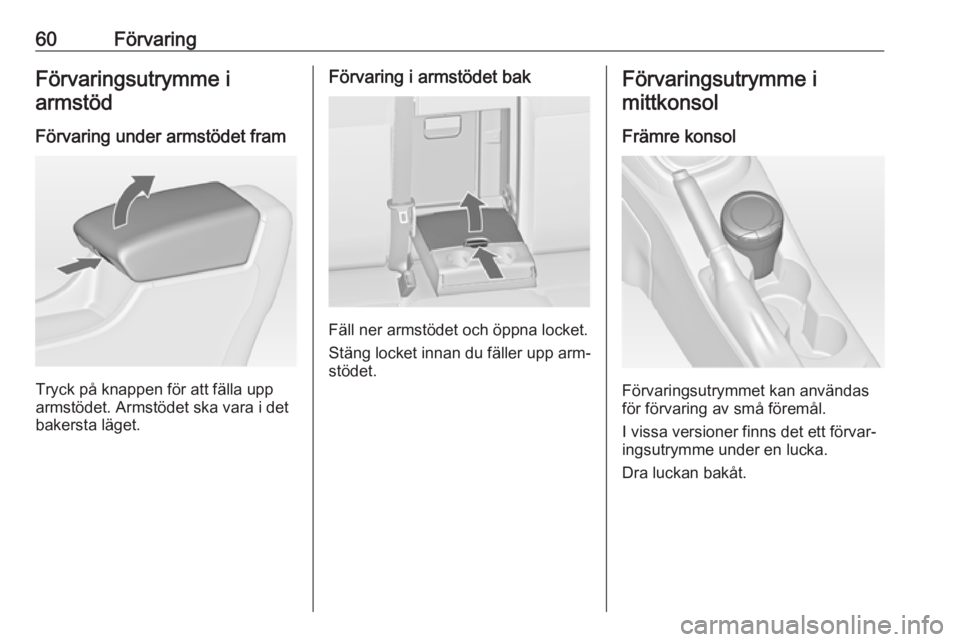

60FörvaringFörvaringsutrymme iarmstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.
Förvaring i armstödet bak
Fäll ner armstödet och öppna locket.
Stäng locket innan du fäller upp arm‐
stödet.
Förvaringsutrymme i
mittkonsol
Främre konsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
I vissa versioner finns det ett förvar‐
ingsutrymme under en lucka.
Dra luckan bakåt.

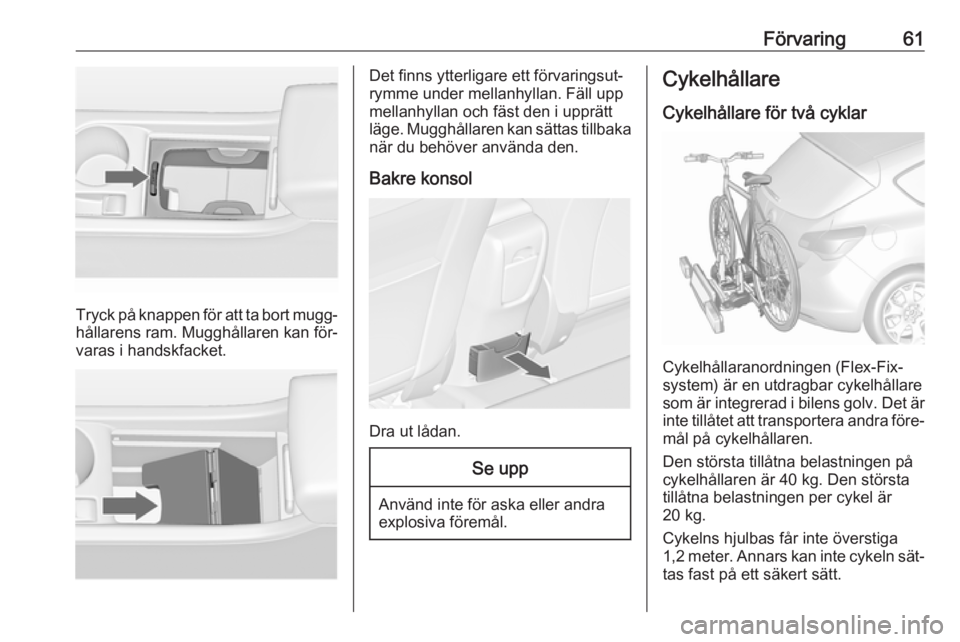

Förvaring61
Tryck på knappen för att ta bort mugg‐
hållarens ram. Mugghållaren kan för‐
varas i handskfacket.
Det finns ytterligare ett förvaringsut‐
rymme under mellanhyllan. Fäll upp
mellanhyllan och fäst den i upprätt
läge. Mugghållaren kan sättas tillbaka när du behöver använda den.
Bakre konsol
Dra ut lådan.
Se upp
Använd inte för aska eller andra
explosiva föremål.
Cykelhållare
Cykelhållare för två cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
som är integrerad i bilens golv. Det är inte tillåtet att transportera andra före‐
mål på cykelhållaren.
Den största tillåtna belastningen på
cykelhållaren är 40 kg. Den största
tillåtna belastningen per cykel är
20 kg.
Cykelns hjulbas får inte överstiga
1,2 meter. Annars kan inte cykeln sät‐
tas fast på ett säkert sätt.

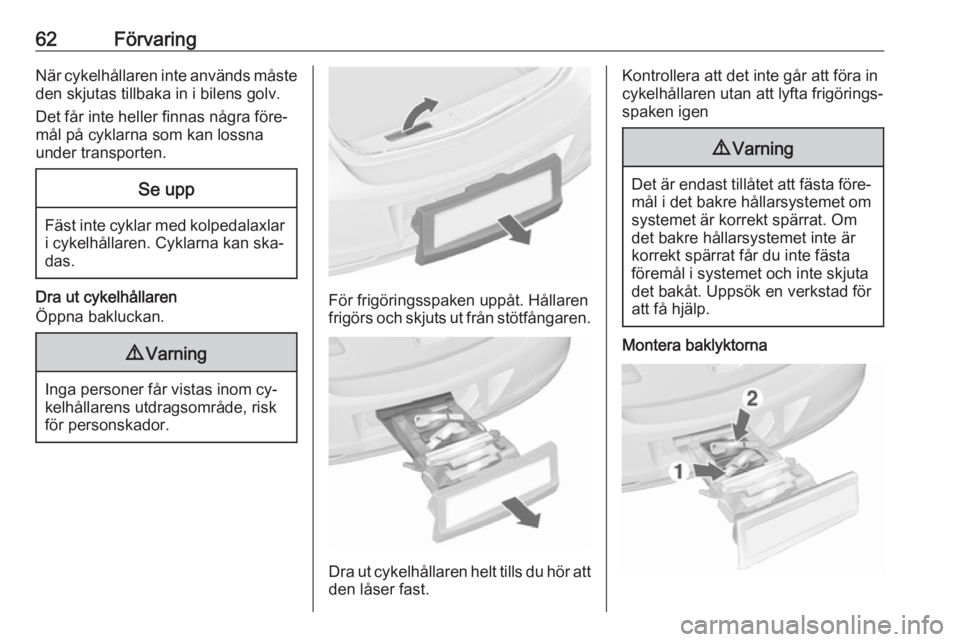

62FörvaringNär cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Hållaren
frigörs och skjuts ut från stötfångaren.
Dra ut cykelhållaren helt tills du hör att den låser fast.
Kontrollera att det inte går att föra in
cykelhållaren utan att lyfta frigörings‐
spaken igen9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Montera baklyktorna

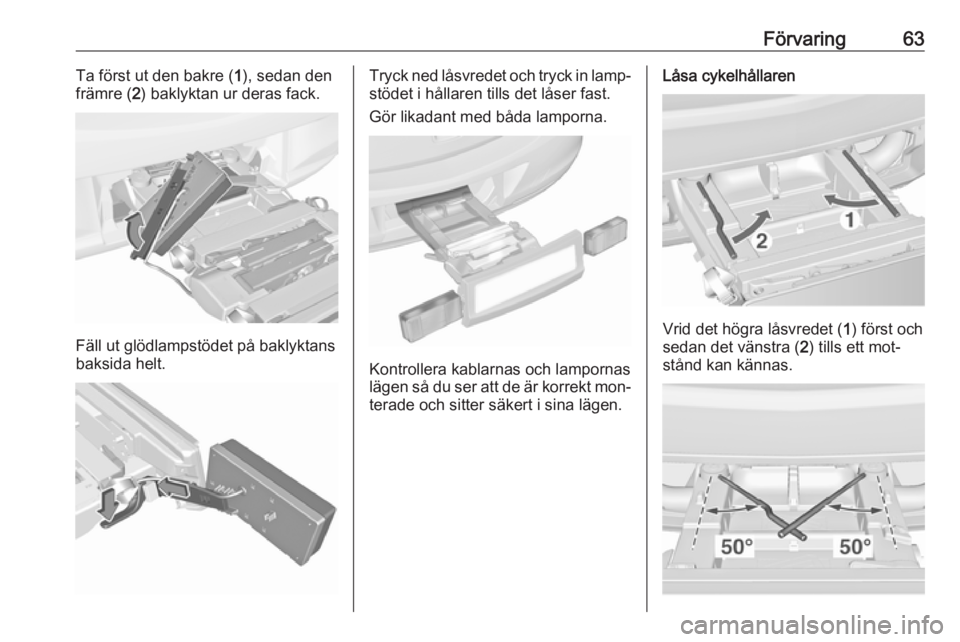

Förvaring63Ta först ut den bakre (1), sedan den
främre ( 2) baklyktan ur deras fack.
Fäll ut glödlampstödet på baklyktans
baksida helt.
Tryck ned låsvredet och tryck in lamp‐ stödet i hållaren tills det låser fast.
Gör likadant med båda lamporna.
Kontrollera kablarnas och lampornas
lägen så du ser att de är korrekt mon‐ terade och sitter säkert i sina lägen.
Låsa cykelhållaren
Vrid det högra låsvredet ( 1) först och
sedan det vänstra ( 2) tills ett mot‐
stånd kan kännas.

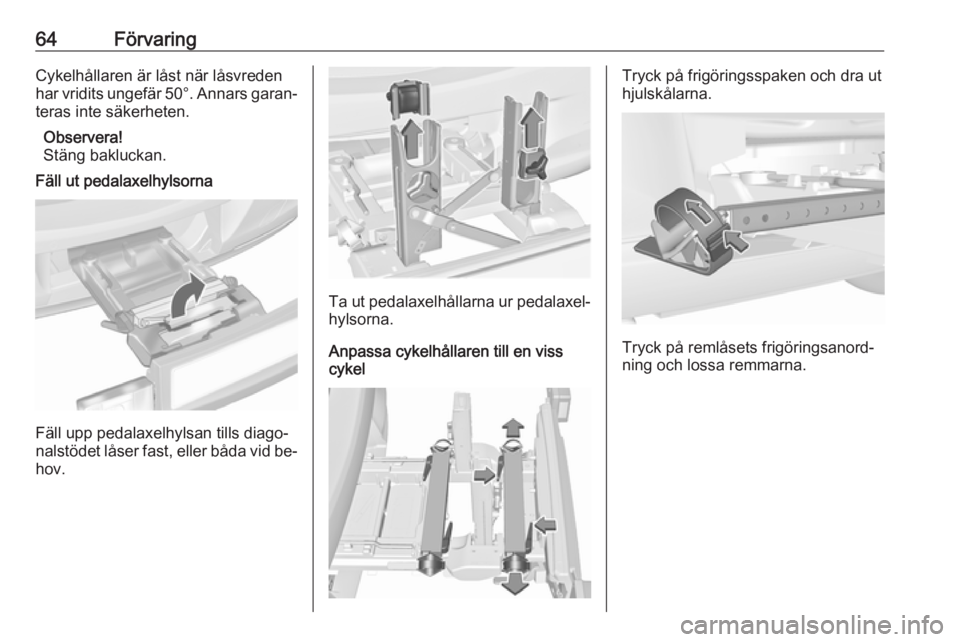

64FörvaringCykelhållaren är låst när låsvreden
har vridits ungefär 50°. Annars garan‐
teras inte säkerheten.
Observera!
Stäng bakluckan.
Fäll ut pedalaxelhylsorna
Fäll upp pedalaxelhylsan tills diago‐
nalstödet låser fast, eller båda vid be‐ hov.
Ta ut pedalaxelhållarna ur pedalaxel‐
hylsorna.
Anpassa cykelhållaren till en viss cykel
Tryck på frigöringsspaken och dra ut
hjulskålarna.
Tryck på remlåsets frigöringsanord‐
ning och lossa remmarna.

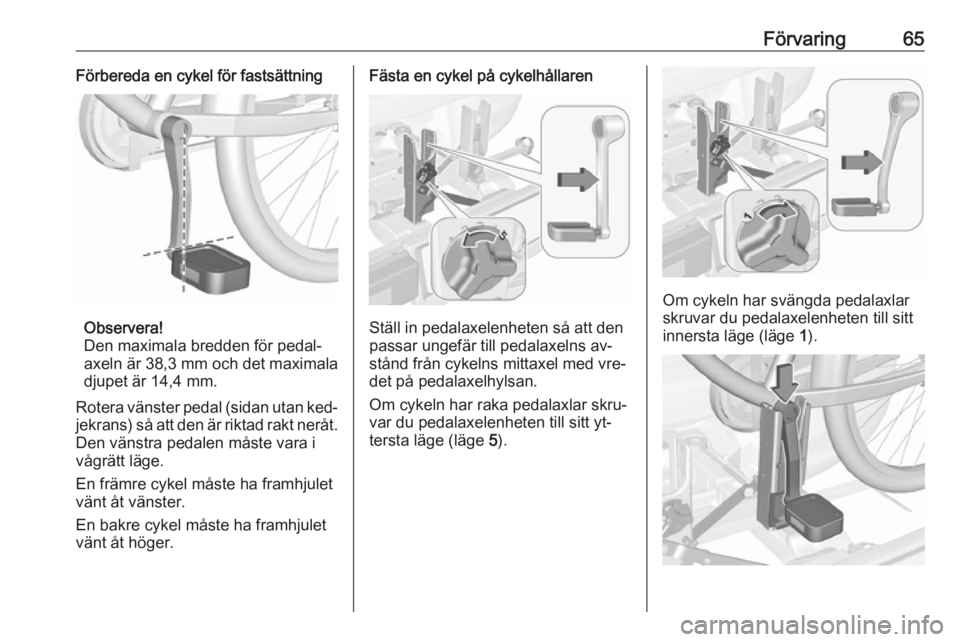

Förvaring65Förbereda en cykel för fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera vänster pedal (sidan utan ked‐
jekrans) så att den är riktad rakt neråt. Den vänstra pedalen måste vara i
vågrätt läge.
En främre cykel måste ha framhjulet
vänt åt vänster.
En bakre cykel måste ha framhjulet
vänt åt höger.
Fästa en cykel på cykelhållaren
Ställ in pedalaxelenheten så att den
passar ungefär till pedalaxelns av‐ stånd från cykelns mittaxel med vre‐
det på pedalaxelhylsan.
Om cykeln har raka pedalaxlar skru‐
var du pedalaxelenheten till sitt yt‐
tersta läge (läge 5).
Om cykeln har svängda pedalaxlar
skruvar du pedalaxelenheten till sitt
innersta läge (läge 1).

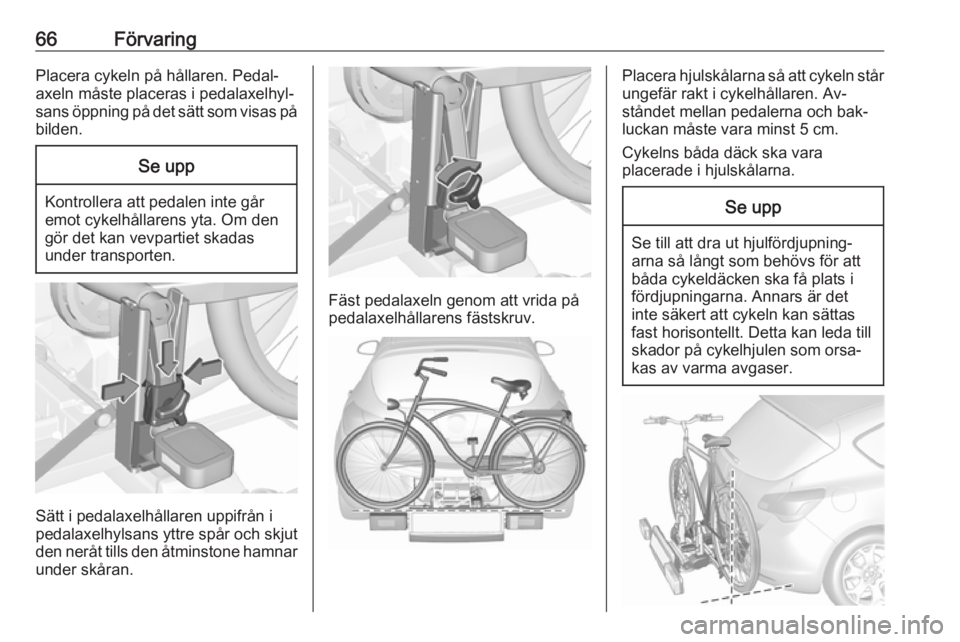

66FörvaringPlacera cykeln på hållaren. Pedal‐
axeln måste placeras i pedalaxelhyl‐
sans öppning på det sätt som visas på
bilden.Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalaxeln genom att vrida på
pedalaxelhållarens fästskruv.
Placera hjulskålarna så att cykeln står ungefär rakt i cykelhållaren. Av‐
ståndet mellan pedalerna och bak‐
luckan måste vara minst 5 cm.
Cykelns båda däck ska vara
placerade i hjulskålarna.Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det
inte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐
kas av varma avgaser.

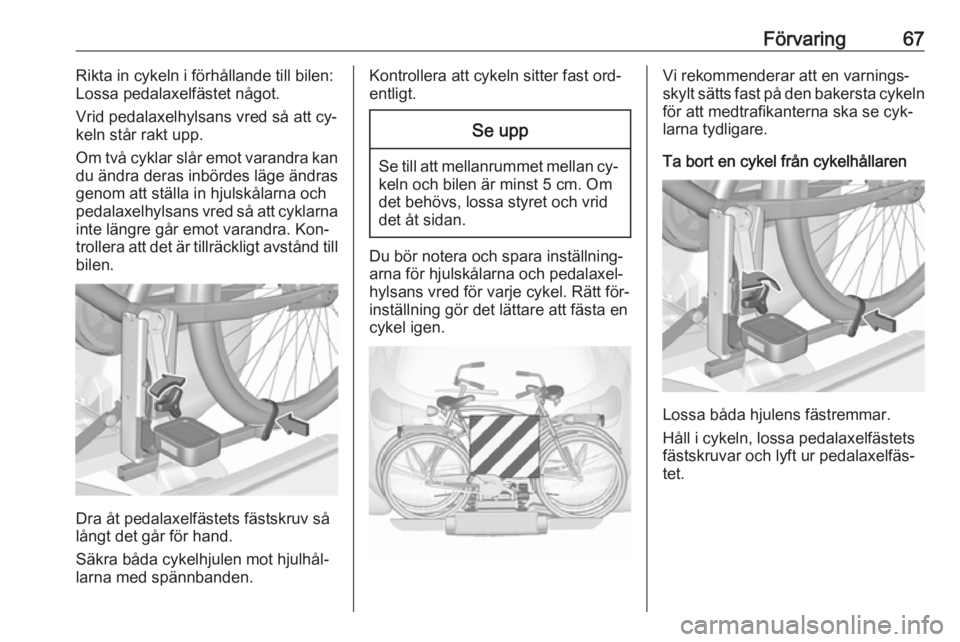

Förvaring67Rikta in cykeln i förhållande till bilen:
Lossa pedalaxelfästet något.
Vrid pedalaxelhylsans vred så att cy‐
keln står rakt upp.
Om två cyklar slår emot varandra kan
du ändra deras inbördes läge ändras
genom att ställa in hjulskålarna och
pedalaxelhylsans vred så att cyklarna inte längre går emot varandra. Kon‐
trollera att det är tillräckligt avstånd till
bilen.
Dra åt pedalaxelfästets fästskruv så
långt det går för hand.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännbanden.
Kontrollera att cykeln sitter fast ord‐
entligt.Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Du bör notera och spara inställning‐
arna för hjulskålarna och pedalaxel‐
hylsans vred för varje cykel. Rätt för‐
inställning gör det lättare att fästa en
cykel igen.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se cyk‐
larna tydligare.
Ta bort en cykel från cykelhållaren
Lossa båda hjulens fästremmar.
Håll i cykeln, lossa pedalaxelfästets
fästskruvar och lyft ur pedalaxelfäs‐
tet.

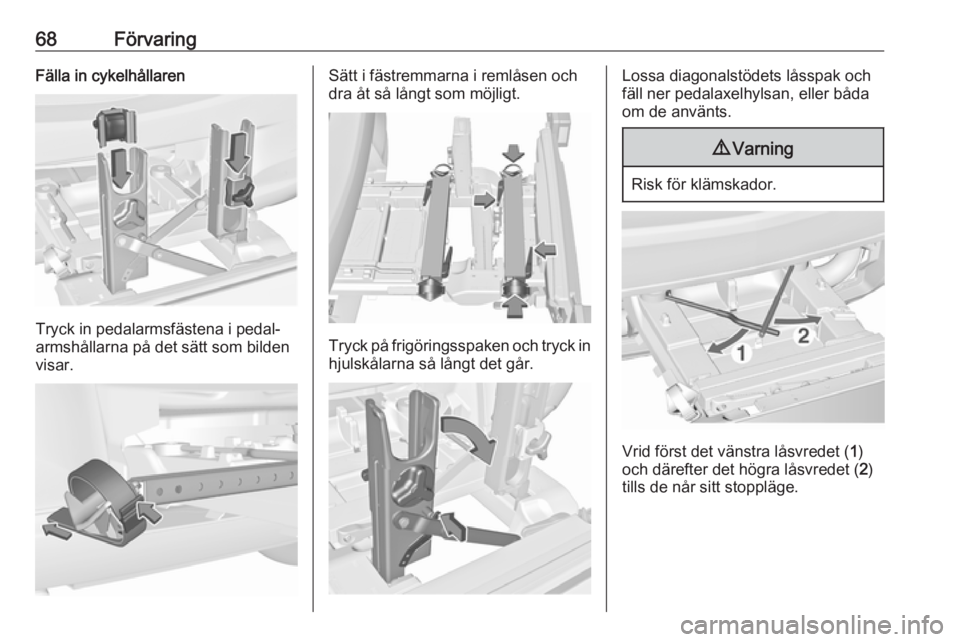

68FörvaringFälla in cykelhållaren
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
Sätt i fästremmarna i remlåsen och
dra åt så långt som möjligt.
Tryck på frigöringsspaken och tryck in
hjulskålarna så långt det går.
Lossa diagonalstödets låsspak och
fäll ner pedalaxelhylsan, eller båda
om de använts.9 Varning
Risk för klämskador.
Vrid först det vänstra låsvredet ( 1
)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.
