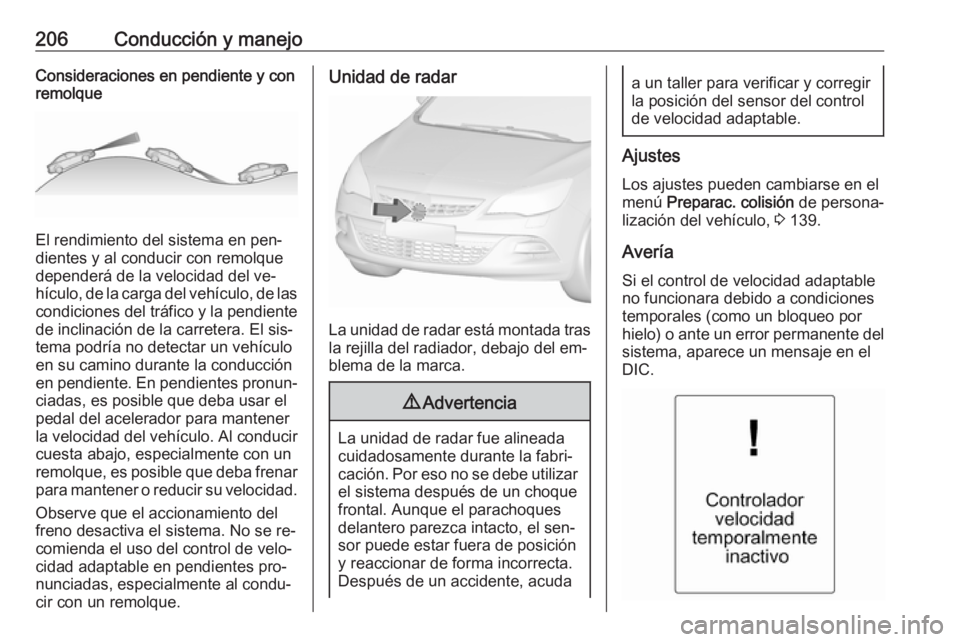

206Conducción y manejoConsideraciones en pendiente y con
remolque
El rendimiento del sistema en pen‐
dientes y al conducir con remolque
dependerá de la velocidad del ve‐
hículo, de la carga del vehículo, de las condiciones del tráfico y la pendiente
de inclinación de la carretera. El sis‐
tema podría no detectar un vehículo
en su camino durante la conducción en pendiente. En pendientes pronun‐ ciadas, es posible que deba usar el
pedal del acelerador para mantener
la velocidad del vehículo. Al conducir
cuesta abajo, especialmente con un
remolque, es posible que deba frenar para mantener o reducir su velocidad.
Observe que el accionamiento del
freno desactiva el sistema. No se re‐
comienda el uso del control de velo‐
cidad adaptable en pendientes pro‐
nunciadas, especialmente al condu‐
cir con un remolque.
Unidad de radar
La unidad de radar está montada tras la rejilla del radiador, debajo del em‐
blema de la marca.
9 Advertencia
La unidad de radar fue alineada
cuidadosamente durante la fabri‐
cación. Por eso no se debe utilizar el sistema después de un choque
frontal. Aunque el parachoques
delantero parezca intacto, el sen‐
sor puede estar fuera de posición
y reaccionar de forma incorrecta.
Después de un accidente, acuda
a un taller para verificar y corregir la posición del sensor del control
de velocidad adaptable.
Ajustes
Los ajustes pueden cambiarse en elmenú Preparac. colisión de persona‐
lización del vehículo, 3 139.
Avería
Si el control de velocidad adaptable
no funcionara debido a condiciones
temporales (como un bloqueo por
hielo) o ante un error permanente del sistema, aparece un mensaje en el
DIC.

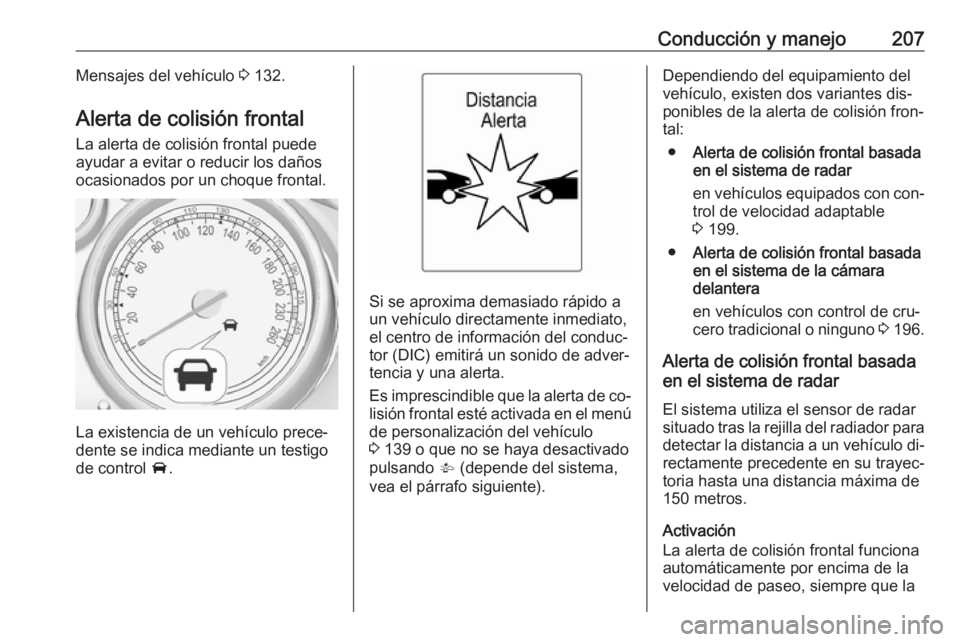

Conducción y manejo207Mensajes del vehículo 3 132.
Alerta de colisión frontal
La alerta de colisión frontal puede ayudar a evitar o reducir los daños
ocasionados por un choque frontal.
La existencia de un vehículo prece‐
dente se indica mediante un testigo
de control A.
Si se aproxima demasiado rápido a
un vehículo directamente inmediato,
el centro de información del conduc‐
tor (DIC) emitirá un sonido de adver‐
tencia y una alerta.
Es imprescindible que la alerta de co‐
lisión frontal esté activada en el menú
de personalización del vehículo
3 139 o que no se haya desactivado
pulsando V (depende del sistema,
vea el párrafo siguiente).
Dependiendo del equipamiento del
vehículo, existen dos variantes dis‐
ponibles de la alerta de colisión fron‐
tal:
● Alerta de colisión frontal basada
en el sistema de radar
en vehículos equipados con con‐ trol de velocidad adaptable
3 199.
● Alerta de colisión frontal basada
en el sistema de la cámara
delantera
en vehículos con control de cru‐ cero tradicional o ninguno 3 196.
Alerta de colisión frontal basada
en el sistema de radar
El sistema utiliza el sensor de radar
situado tras la rejilla del radiador para detectar la distancia a un vehículo di‐ rectamente precedente en su trayec‐
toria hasta una distancia máxima de
150 metros.
Activación
La alerta de colisión frontal funciona
automáticamente por encima de la
velocidad de paseo, siempre que la

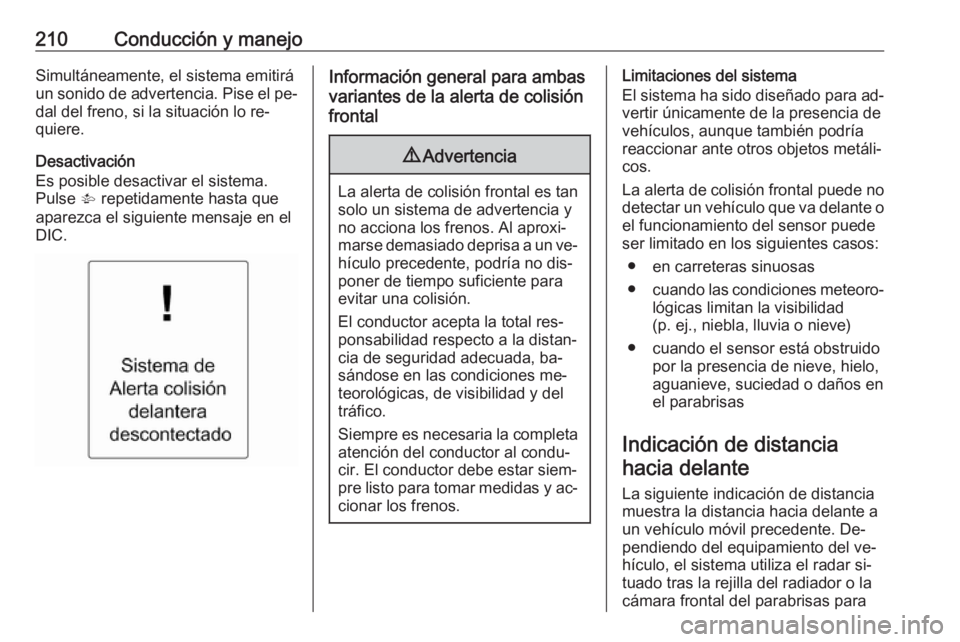

210Conducción y manejoSimultáneamente, el sistema emitiráun sonido de advertencia. Pise el pe‐
dal del freno, si la situación lo re‐
quiere.
Desactivación
Es posible desactivar el sistema.
Pulse V repetidamente hasta que
aparezca el siguiente mensaje en el
DIC.Información general para ambas
variantes de la alerta de colisión
frontal9 Advertencia
La alerta de colisión frontal es tan
solo un sistema de advertencia y
no acciona los frenos. Al aproxi‐
marse demasiado deprisa a un ve‐ hículo precedente, podría no dis‐
poner de tiempo suficiente para
evitar una colisión.
El conductor acepta la total res‐
ponsabilidad respecto a la distan‐
cia de seguridad adecuada, ba‐
sándose en las condiciones me‐
teorológicas, de visibilidad y del
tráfico.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor debe estar siem‐ pre listo para tomar medidas y ac‐
cionar los frenos.
Limitaciones del sistema
El sistema ha sido diseñado para ad‐
vertir únicamente de la presencia de
vehículos, aunque también podría
reaccionar ante otros objetos metáli‐ cos.
La alerta de colisión frontal puede no detectar un vehículo que va delante oel funcionamiento del sensor puede
ser limitado en los siguientes casos:
● en carreteras sinuosas
● cuando las condiciones meteoro‐
lógicas limitan la visibilidad
(p. ej., niebla, lluvia o nieve)
● cuando el sensor está obstruido por la presencia de nieve, hielo,
aguanieve, suciedad o daños en
el parabrisas
Indicación de distancia
hacia delante
La siguiente indicación de distancia
muestra la distancia hacia delante a
un vehículo móvil precedente. De‐ pendiendo del equipamiento del ve‐
hículo, el sistema utiliza el radar si‐
tuado tras la rejilla del radiador o la
cámara frontal del parabrisas para

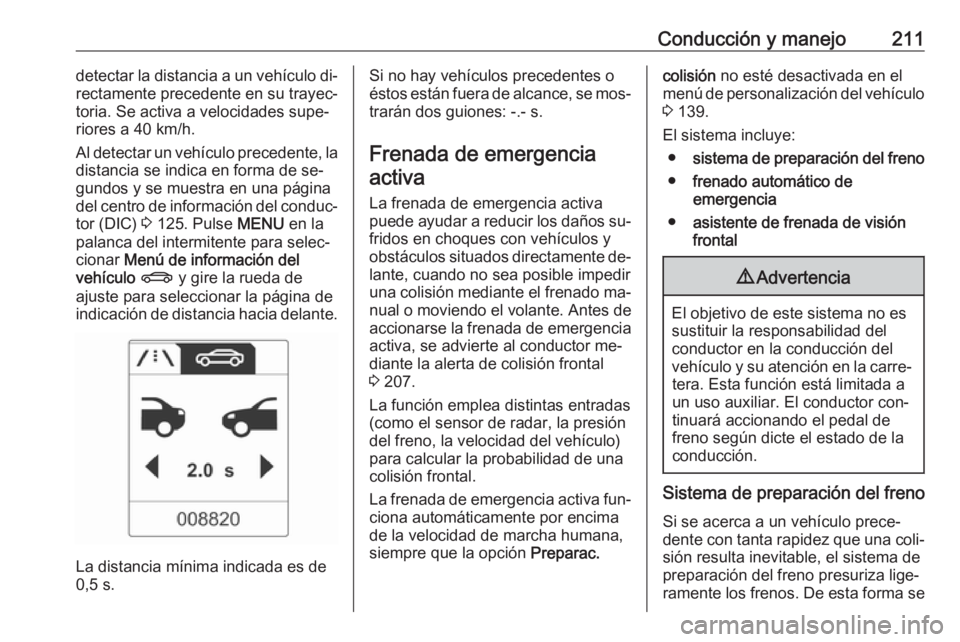

Conducción y manejo211detectar la distancia a un vehículo di‐
rectamente precedente en su trayec‐
toria. Se activa a velocidades supe‐ riores a 40 km/h.
Al detectar un vehículo precedente, la distancia se indica en forma de se‐
gundos y se muestra en una página
del centro de información del conduc‐
tor (DIC) 3 125. Pulse MENU en la
palanca del intermitente para selec‐
cionar Menú de información del
vehículo X y gire la rueda de
ajuste para seleccionar la página de
indicación de distancia hacia delante.
La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
éstos están fuera de alcance, se mos‐
trarán dos guiones: -.- s.
Frenada de emergenciaactiva
La frenada de emergencia activa
puede ayudar a reducir los daños su‐
fridos en choques con vehículos y
obstáculos situados directamente de‐
lante, cuando no sea posible impedir
una colisión mediante el frenado ma‐ nual o moviendo el volante. Antes deaccionarse la frenada de emergencia activa, se advierte al conductor me‐
diante la alerta de colisión frontal
3 207.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa fun‐
ciona automáticamente por encima
de la velocidad de marcha humana,
siempre que la opción Preparac.colisión no esté desactivada en el
menú de personalización del vehículo 3 139.
El sistema incluye: ● sistema de preparación del freno
● frenado automático de
emergencia
● asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor con‐
tinuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐
sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se

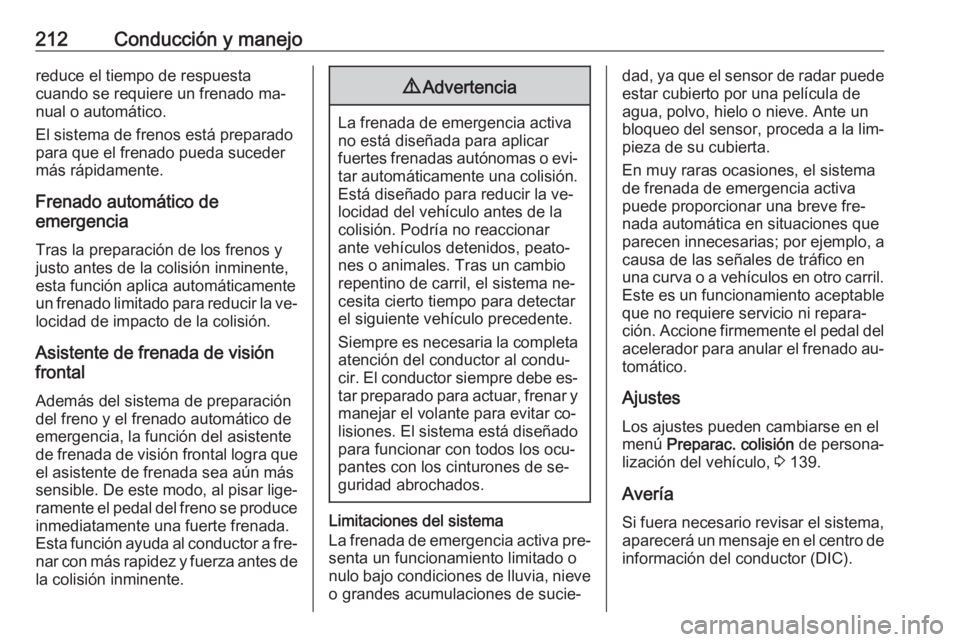

212Conducción y manejoreduce el tiempo de respuesta
cuando se requiere un frenado ma‐
nual o automático.
El sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Frenado automático de
emergencia
Tras la preparación de los frenos y
justo antes de la colisión inminente,
esta función aplica automáticamente un frenado limitado para reducir la ve‐
locidad de impacto de la colisión.
Asistente de frenada de visión
frontal
Además del sistema de preparación del freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐
ramente el pedal del freno se produce inmediatamente una fuerte frenada.
Esta función ayuda al conductor a fre‐
nar con más rapidez y fuerza antes de
la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o evi‐ tar automáticamente una colisión.
Está diseñado para reducir la ve‐
locidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema ne‐
cesita cierto tiempo para detectar
el siguiente vehículo precedente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe es‐
tar preparado para actuar, frenar y
manejar el volante para evitar co‐
lisiones. El sistema está diseñado para funcionar con todos los ocu‐
pantes con los cinturones de se‐
guridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa pre‐ senta un funcionamiento limitado o
nulo bajo condiciones de lluvia, nieve
o grandes acumulaciones de sucie‐
dad, ya que el sensor de radar puede
estar cubierto por una película de
agua, polvo, hielo o nieve. Ante un
bloqueo del sensor, proceda a la lim‐ pieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve fre‐
nada automática en situaciones que
parecen innecesarias; por ejemplo, a
causa de las señales de tráfico en
una curva o a vehículos en otro carril.
Este es un funcionamiento aceptable que no requiere servicio ni repara‐
ción. Accione firmemente el pedal del acelerador para anular el frenado au‐
tomático.
AjustesLos ajustes pueden cambiarse en el
menú Preparac. colisión de persona‐
lización del vehículo, 3 139.
Avería
Si fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor (DIC).

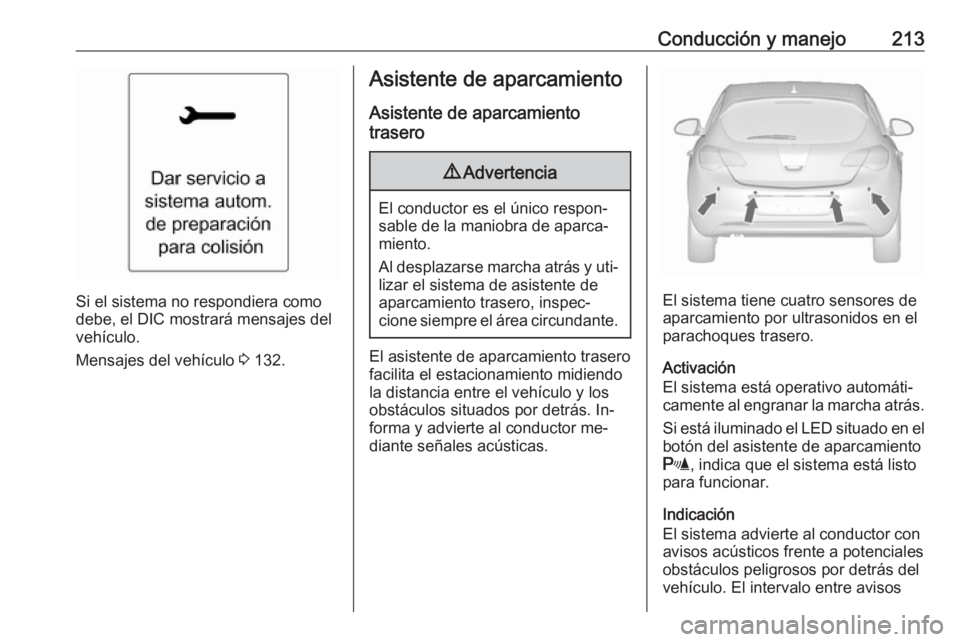

Conducción y manejo213
Si el sistema no respondiera como
debe, el DIC mostrará mensajes del
vehículo.
Mensajes del vehículo 3 132.
Asistente de aparcamiento
Asistente de aparcamiento
trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al desplazarse marcha atrás y uti‐
lizar el sistema de asistente de
aparcamiento trasero, inspec‐
cione siempre el área circundante.
El asistente de aparcamiento trasero
facilita el estacionamiento midiendo
la distancia entre el vehículo y los
obstáculos situados por detrás. In‐
forma y advierte al conductor me‐
diante señales acústicas.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
El sistema está operativo automáti‐
camente al engranar la marcha atrás.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás del
vehículo. El intervalo entre avisos

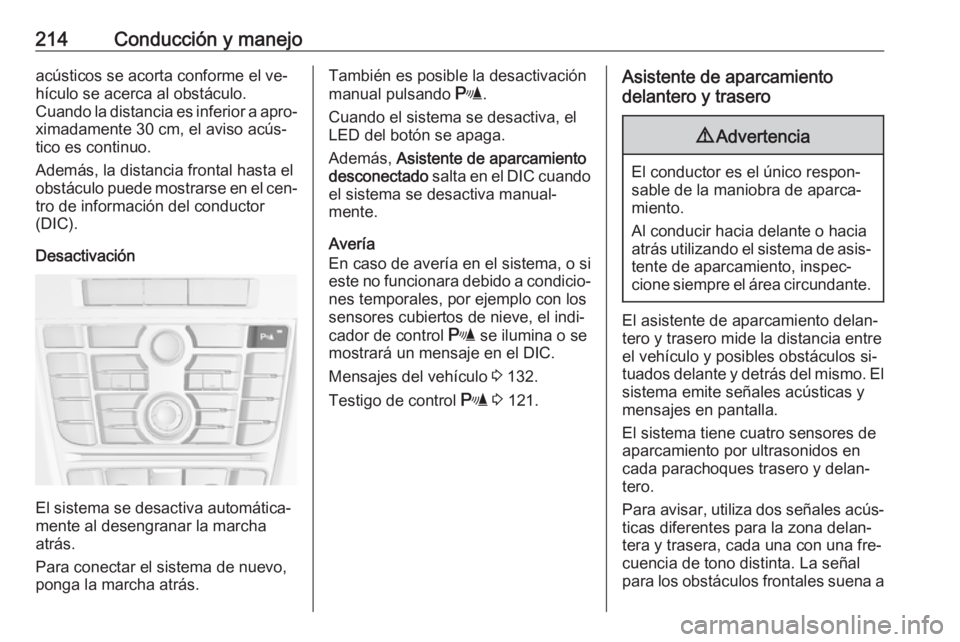

214Conducción y manejoacústicos se acorta conforme el ve‐
hículo se acerca al obstáculo.
Cuando la distancia es inferior a apro‐ ximadamente 30 cm, el aviso acús‐
tico es continuo.
Además, la distancia frontal hasta el
obstáculo puede mostrarse en el cen‐
tro de información del conductor
(DIC).
Desactivación
El sistema se desactiva automática‐
mente al desengranar la marcha
atrás.
Para conectar el sistema de nuevo,
ponga la marcha atrás.
También es posible la desactivación
manual pulsando r.
Cuando el sistema se desactiva, el LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el DIC cuando
el sistema se desactiva manual‐
mente.
Avería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo con los
sensores cubiertos de nieve, el indi‐
cador de control r se ilumina o se
mostrará un mensaje en el DIC.
Mensajes del vehículo 3 132.
Testigo de control r 3 121.Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta. La señal
para los obstáculos frontales suena a

Conducción y manejo217AveríaEn caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo con los
sensores cubiertos de nieve, el indi‐
cador de control r se ilumina o se
mostrará un mensaje en el DIC.
Mensajes del vehículo 3 132.
Testigo de control r 3 121.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el DIC y a través de señales
acústicas. El conductor debe contro‐
lar la aceleración, frenado, dirección
y cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐ res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionarán pulsando D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐ miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón para operar el sis‐
tema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asis‐ tente de aparcamiento delantero
y trasero.
● El asistente de aparcamiento de‐
lantero y trasero está activado: lapulsación larga activa el asis‐
tente de aparcamiento avanzado
si está puesta la marcha de
avance.

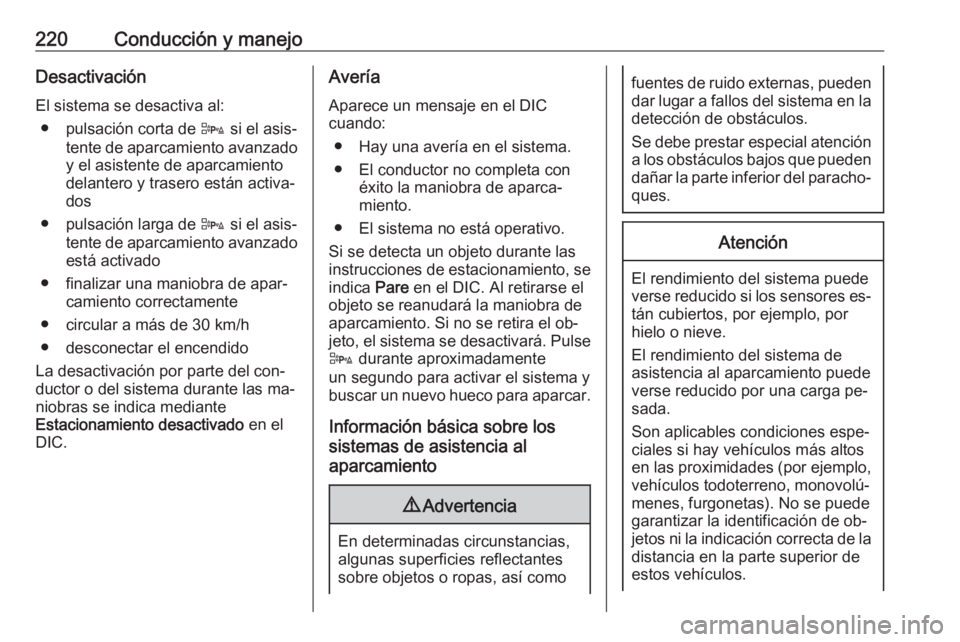

220Conducción y manejoDesactivaciónEl sistema se desactiva al: ● pulsación corta de D si el asis‐
tente de aparcamiento avanzado y el asistente de aparcamiento
delantero y trasero están activa‐
dos
● pulsación larga de D si el asis‐
tente de aparcamiento avanzado
está activado
● finalizar una maniobra de apar‐ camiento correctamente
● circular a más de 30 km/h
● desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
DIC.Avería
Aparece un mensaje en el DIC
cuando:
● Hay una avería en el sistema.● El conductor no completa con éxito la maniobra de aparca‐miento.
● El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento, se
indica Pare en el DIC. Al retirarse el
objeto se reanudará la maniobra de aparcamiento. Si no se retira el ob‐
jeto, el sistema se desactivará. Pulse D durante aproximadamente
un segundo para activar el sistema y
buscar un nuevo hueco para aparcar.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.

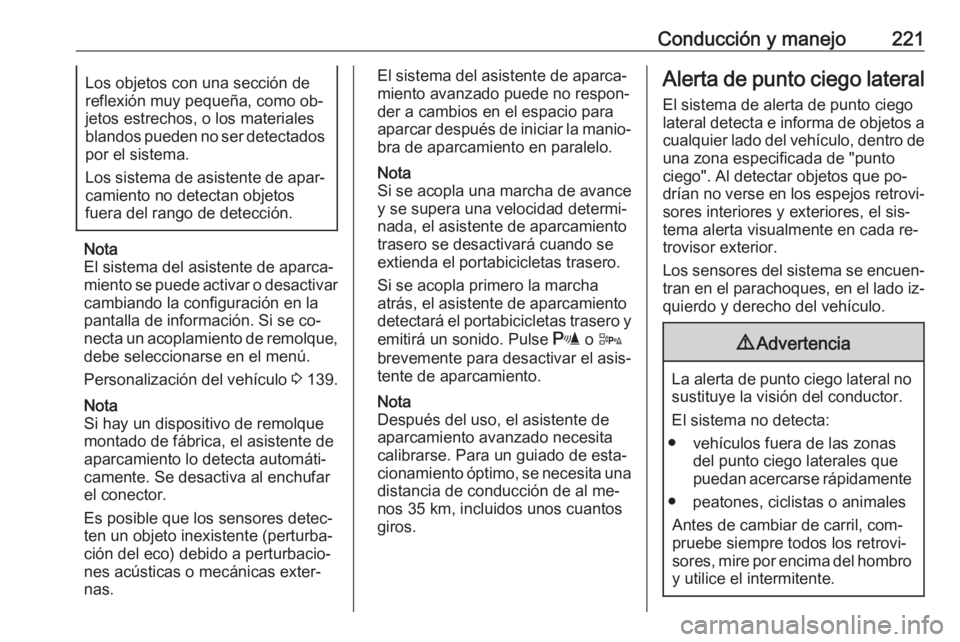

Conducción y manejo221Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se co‐
necta un acoplamiento de remolque,
debe seleccionarse en el menú.
Personalización del vehículo 3 139.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente deaparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐ ten un objeto inexistente (perturba‐ ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r o D
brevemente para desactivar el asis‐
tente de aparcamiento.
Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al me‐
nos 35 km, incluidos unos cuantos
giros.Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de
una zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
