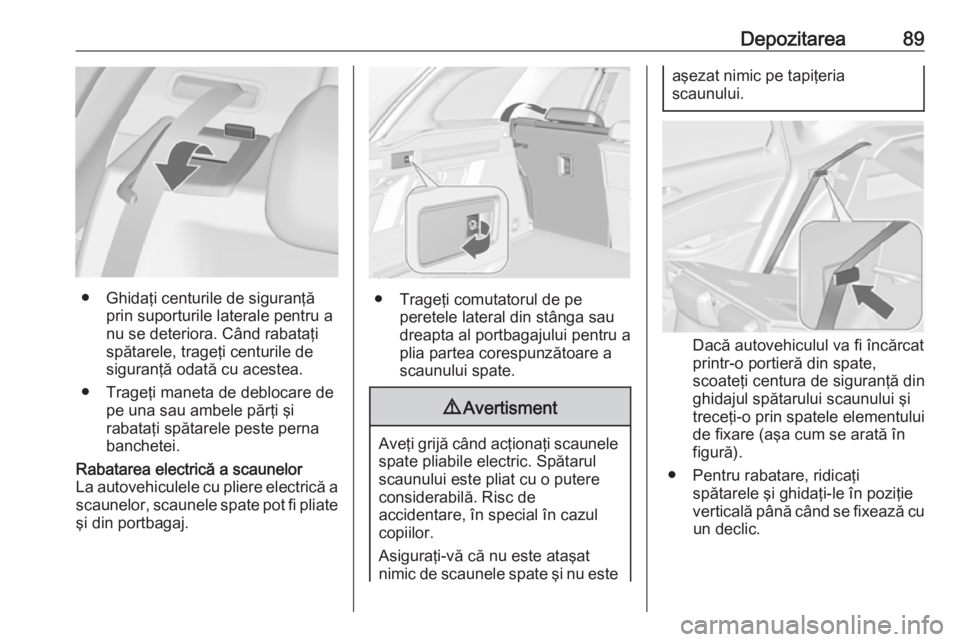

Depozitarea89
● Ghidaţi centurile de siguranţăprin suporturile laterale pentru a
nu se deteriora. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
● Trageţi maneta de deblocare de pe una sau ambele părţi şi
rabataţi spătarele peste perna
banchetei.
Rabatarea electrică a scaunelor
La autovehiculele cu pliere electrică a scaunelor, scaunele spate pot fi pliateşi din portbagaj.
● Trageţi comutatorul de pe peretele lateral din stânga sau
dreapta al portbagajului pentru a
plia partea corespunzătoare a
scaunului spate.
9 Avertisment
Aveţi grijă când acţionaţi scaunele
spate pliabile electric. Spătarul
scaunului este pliat cu o putere
considerabilă. Risc de
accidentare, în special în cazul
copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este
aşezat nimic pe tapiţeria
scaunului.
Dacă autovehiculul va fi încărcat
printr-o portieră din spate,
scoateţi centura de siguranţă din
ghidajul spătarului scaunului şi treceţi-o prin spatele elementului
de fixare (aşa cum se arată în
figură).
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu un declic.

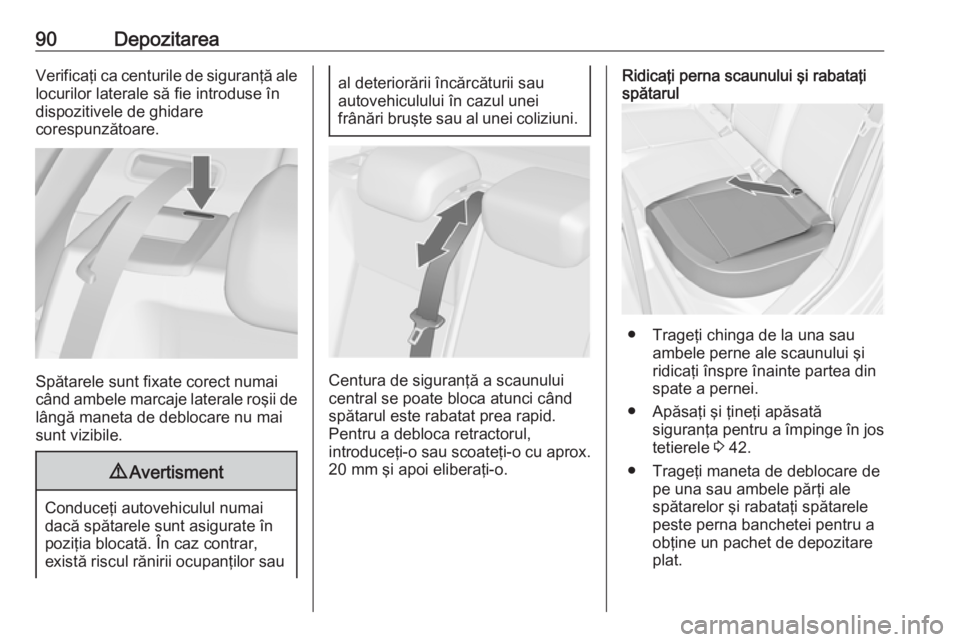

90DepozitareaVerificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarele sunt fixate corect numai
când ambele marcaje laterale roşii de lângă maneta de deblocare nu mai
sunt vizibile.
9 Avertisment
Conduceţi autovehiculul numai
dacă spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau
al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Ridicaţi perna scaunului şi rabataţi
spătarul
● Trageţi chinga de la una sau
ambele perne ale scaunului şi
ridicaţi înspre înainte partea din
spate a pernei.
● Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos
tetierele 3 42.
● Trageţi maneta de deblocare de pe una sau ambele părţi ale
spătarelor şi rabataţi spătarele
peste perna banchetei pentru a
obţine un pachet de depozitare
plat.

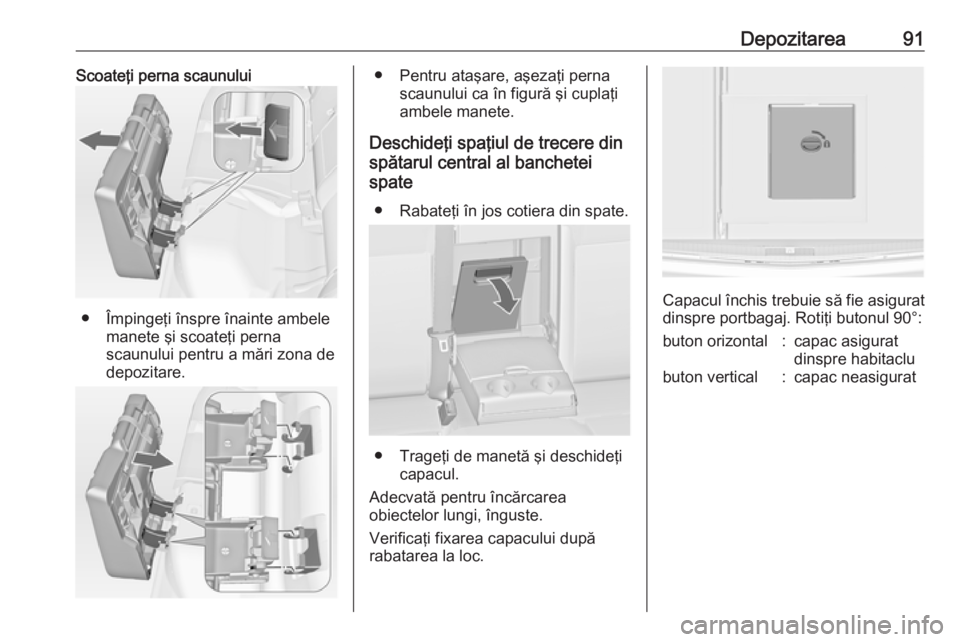

Depozitarea91Scoateţi perna scaunului
● Împingeţi înspre înainte ambelemanete şi scoateţi perna
scaunului pentru a mări zona de
depozitare.
● Pentru ataşare, aşezaţi perna scaunului ca în figură şi cuplaţiambele manete.
Deschideţi spaţiul de trecere din
spătarul central al banchetei
spate
● Rabateţi în jos cotiera din spate.
● Trageţi de manetă şi deschideţi capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatarea la loc.
Capacul închis trebuie să fie asigurat
dinspre portbagaj. Rotiţi butonul 90°:
buton orizontal:capac asigurat
dinspre habitaclubuton vertical:capac neasigurat

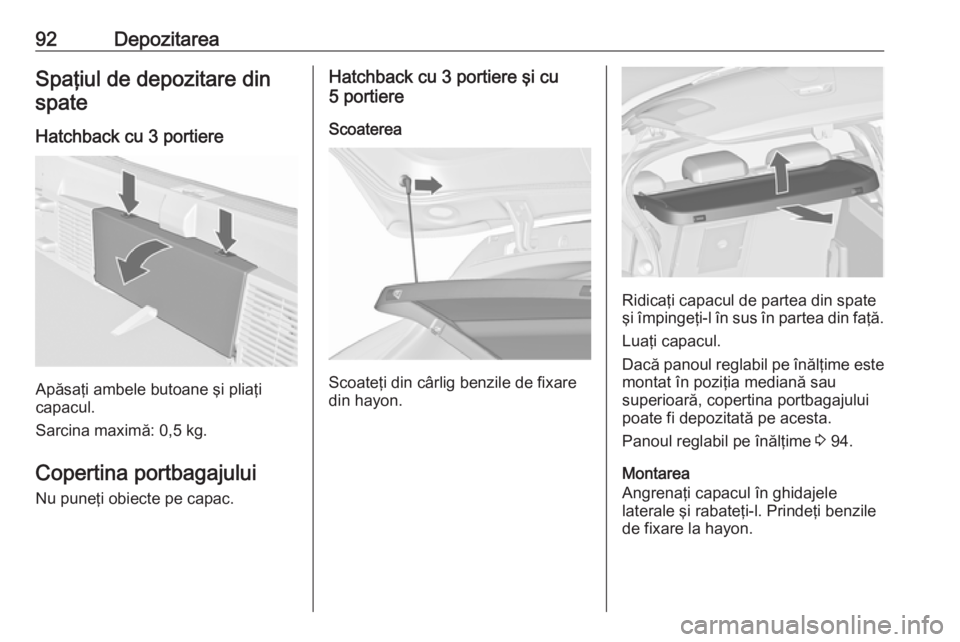

92DepozitareaSpaţiul de depozitare dinspate
Hatchback cu 3 portiere
Apăsaţi ambele butoane şi pliaţi
capacul.
Sarcina maximă: 0,5 kg.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 3 portiere şi cu
5 portiere
Scoaterea
Scoateţi din cârlig benzile de fixare
din hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Dacă panoul reglabil pe înălţime este
montat în poziţia mediană sau
superioară, copertina portbagajului
poate fi depozitată pe acesta.
Panoul reglabil pe înălţime 3 94.
Montarea
Angrenaţi capacul în ghidajele
laterale şi rabateţi-l. Prindeţi benzile
de fixare la hayon.

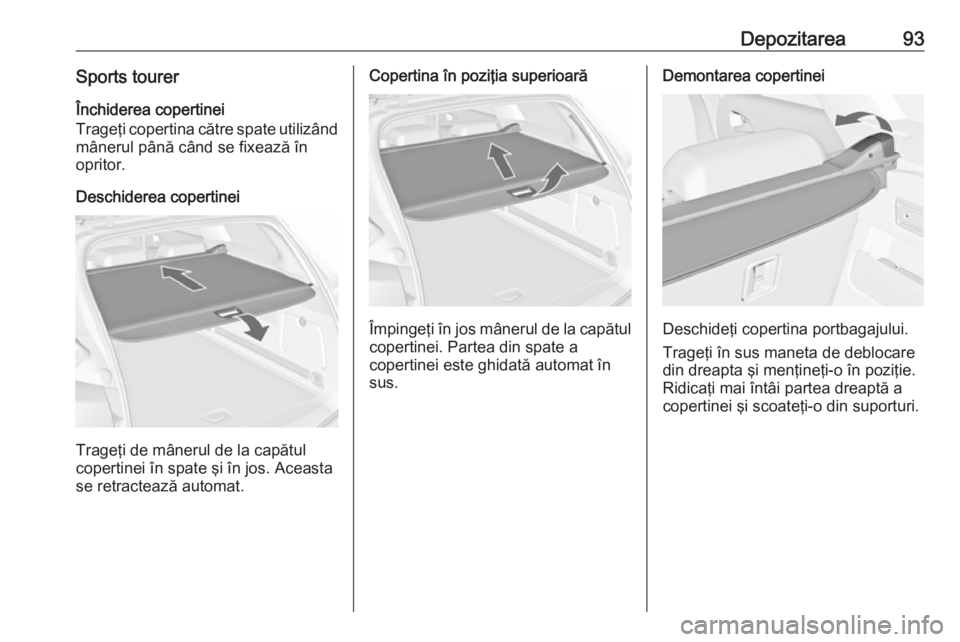

Depozitarea93Sports tourerÎnchiderea copertinei
Trageţi copertina către spate utilizând mânerul până când se fixează în
opritor.
Deschiderea copertinei
Trageţi de mânerul de la capătul
copertinei în spate şi în jos. Aceasta
se retractează automat.
Copertina în poziţia superioară
Împingeţi în jos mânerul de la capătul
copertinei. Partea din spate a
copertinei este ghidată automat în
sus.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.

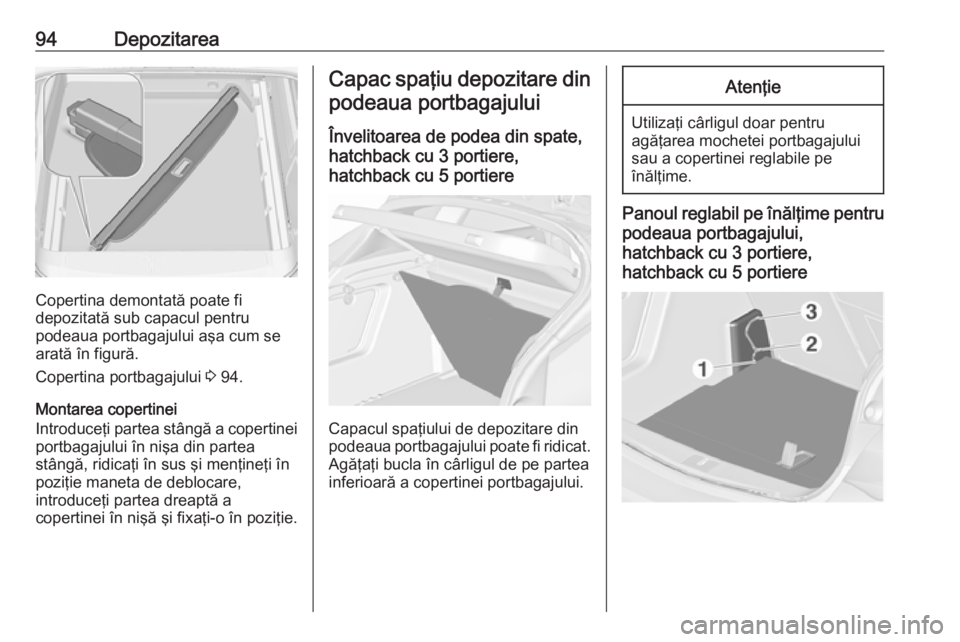

94Depozitarea
Copertina demontată poate fi
depozitată sub capacul pentru
podeaua portbagajului aşa cum se arată în figură.
Copertina portbagajului 3 94.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.
Capac spaţiu depozitare din
podeaua portbagajului
Învelitoarea de podea din spate,
hatchback cu 3 portiere,
hatchback cu 5 portiere
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi ridicat. Agăţaţi bucla în cârligul de pe partea
inferioară a copertinei portbagajului.
Atenţie
Utilizaţi cârligul doar pentru
agăţarea mochetei portbagajului
sau a copertinei reglabile pe
înălţime.
Panoul reglabil pe înălţime pentru
podeaua portbagajului,
hatchback cu 3 portiere,
hatchback cu 5 portiere

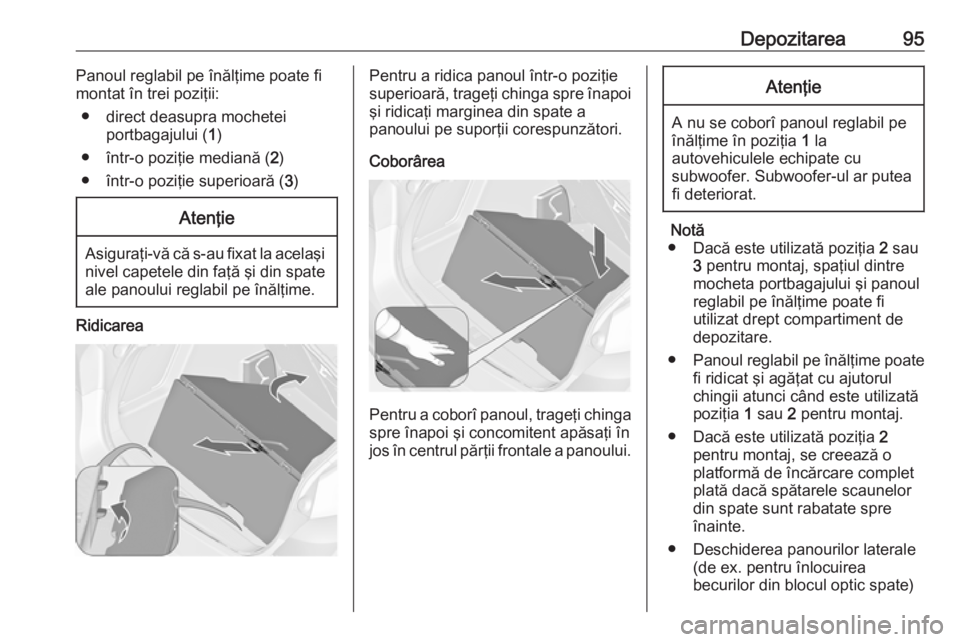

Depozitarea95Panoul reglabil pe înălţime poate fi
montat în trei poziţii:
● direct deasupra mochetei portbagajului ( 1)
● într-o poziţie mediană ( 2)
● într-o poziţie superioară ( 3)Atenţie
Asiguraţi-vă că s-au fixat la acelaşi
nivel capetele din faţă şi din spate
ale panoului reglabil pe înălţime.
Ridicarea
Pentru a ridica panoul într-o poziţie
superioară, trageţi chinga spre înapoi
şi ridicaţi marginea din spate a
panoului pe suporţii corespunzători.
Coborârea
Pentru a coborî panoul, trageţi chinga spre înapoi şi concomitent apăsaţi înjos în centrul părţii frontale a panoului.
Atenţie
A nu se coborî panoul reglabil pe
înălţime în poziţia 1 la
autovehiculele echipate cu
subwoofer. Subwoofer-ul ar putea fi deteriorat.
Notă
● Dacă este utilizată poziţia 2 sau
3 pentru montaj, spaţiul dintre
mocheta portbagajului şi panoul
reglabil pe înălţime poate fi
utilizat drept compartiment de
depozitare.
● Panoul reglabil pe înălţime poate
fi ridicat şi agăţat cu ajutorul
chingii atunci când este utilizată
poziţia 1 sau 2 pentru montaj.
● Dacă este utilizată poziţia 2
pentru montaj, se creează o
platformă de încărcare complet
plată dacă spătarele scaunelor
din spate sunt rabatate spre
înainte.
● Deschiderea panourilor laterale (de ex. pentru înlocuirea
becurilor din blocul optic spate)

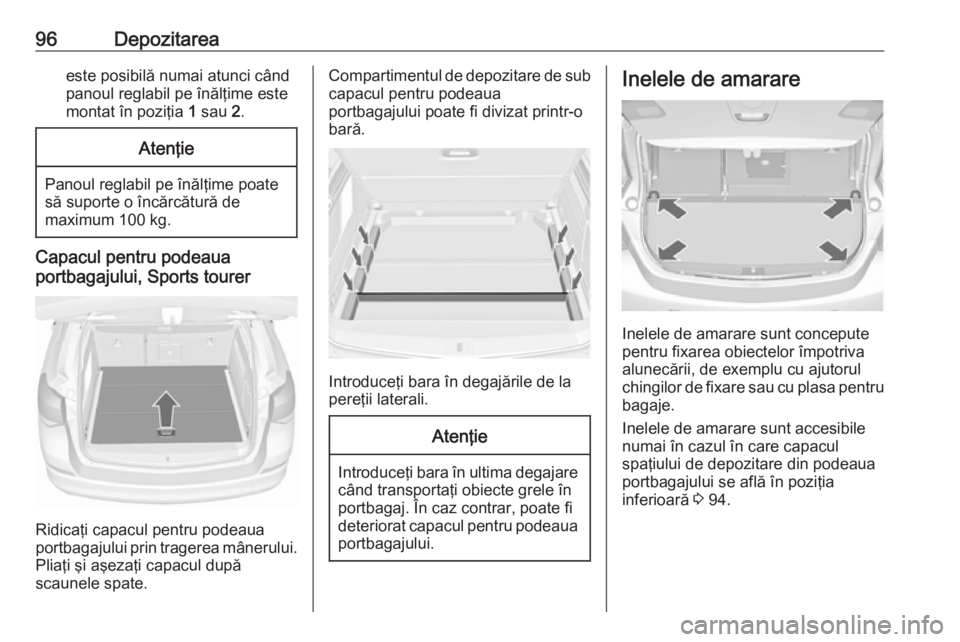

96Depozitareaeste posibilă numai atunci când
panoul reglabil pe înălţime este
montat în poziţia 1 sau 2.Atenţie
Panoul reglabil pe înălţime poate
să suporte o încărcătură de
maximum 100 kg.
Capacul pentru podeaua
portbagajului, Sports tourer
Ridicaţi capacul pentru podeaua
portbagajului prin tragerea mânerului.
Pliaţi şi aşezaţi capacul după
scaunele spate.
Compartimentul de depozitare de sub capacul pentru podeaua
portbagajului poate fi divizat printr-o
bară.
Introduceţi bara în degajările de la
pereţii laterali.
Atenţie
Introduceţi bara în ultima degajare când transportaţi obiecte grele în
portbagaj. În caz contrar, poate fi
deteriorat capacul pentru podeaua
portbagajului.
Inelele de amarare
Inelele de amarare sunt concepute
pentru fixarea obiectelor împotriva
alunecării, de exemplu cu ajutorul
chingilor de fixare sau cu plasa pentru
bagaje.
Inelele de amarare sunt accesibile numai în cazul în care capacul
spaţiului de depozitare din podeaua
portbagajului se află în poziţia
inferioară 3 94.

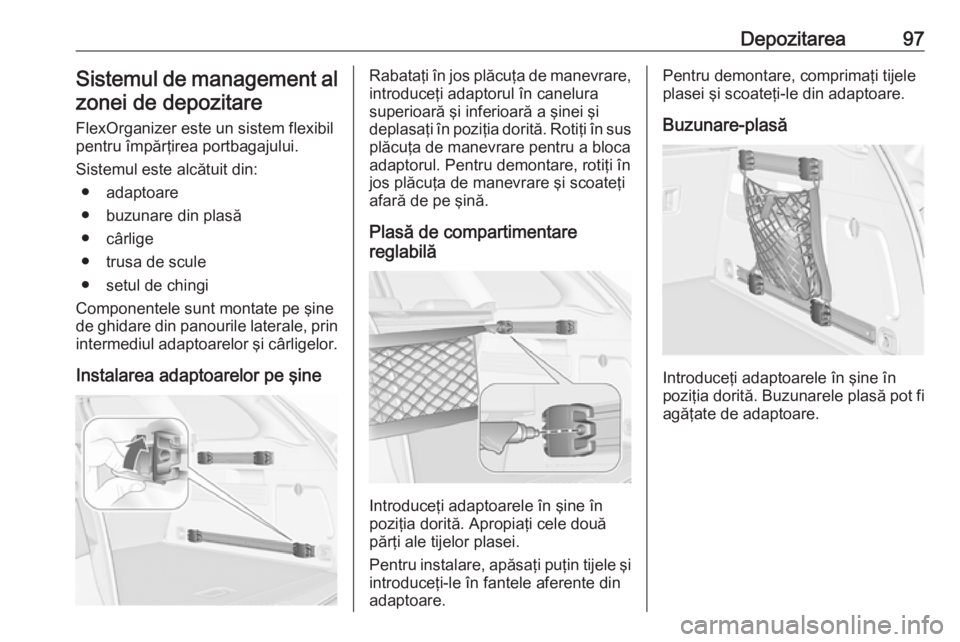

Depozitarea97Sistemul de management alzonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din: ● adaptoare
● buzunare din plasă
● cârlige
● trusa de scule
● setul de chingi
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şineRabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.

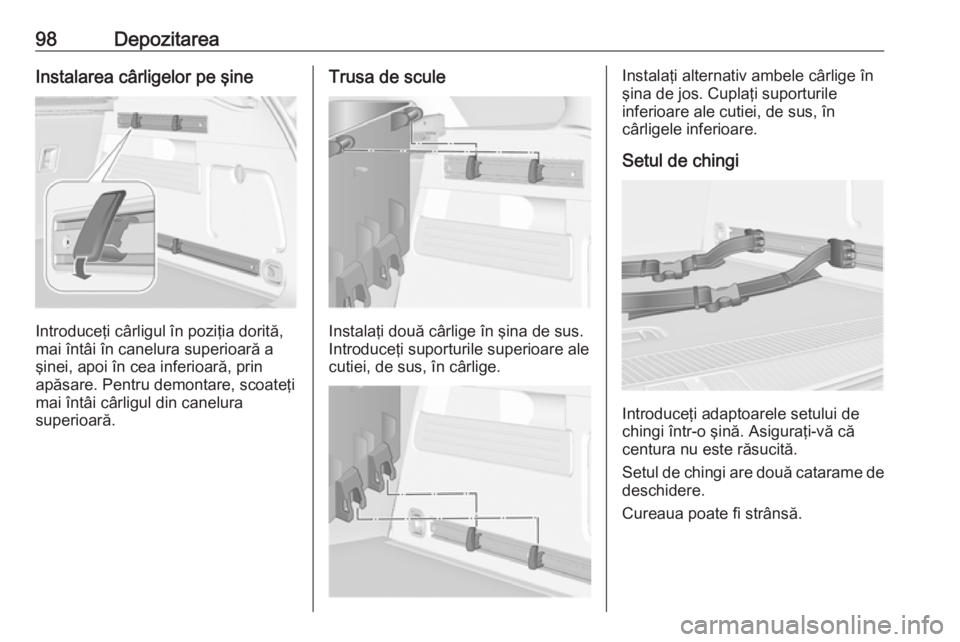

98DepozitareaInstalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.
Trusa de scule
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
Instalaţi alternativ ambele cârlige în
şina de jos. Cuplaţi suporturile
inferioare ale cutiei, de sus, în
cârligele inferioare.
Setul de chingi
Introduceţi adaptoarele setului de
chingi într-o şină. Asiguraţi-vă că
centura nu este răsucită.
Setul de chingi are două catarame de
deschidere.
Cureaua poate fi strânsă.
