OPEL ASTRA J 2016 Manual de utilizare (in Romanian)

Depozitarea69Un compartiment de depozitare
suplimentar este localizat sub sertarul
intermediar. Rabataţi în sus sertarul
intermediar şi fixaţi-l în poziţie
verticală. Rama suportului pentru
pahare poate fi reintegrată pentru
depozitarea sticlelor.
Consola spate
Scoateţi sertarul.
Atenţie
Nu utilizaţi pentru scrum sau pentru alte articole combustibile.
Sistemul de transport
posterior
Sistem de transport posterior
pentru două biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
bicicletelor pe un suport de transport
retractabil, integrat în podeaua
autovehiculului. Nu este permis
transportul altor obiecte.
Sarcina maximă pentru sistemul de transport posterior este de 40 kg.
Sarcina maximă pro bicicletă este de
20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,2 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Nu ataşaţi biciclete cu pedalier din carbon la suporturile pentru
biciclete. Bicicletele se pot
deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.

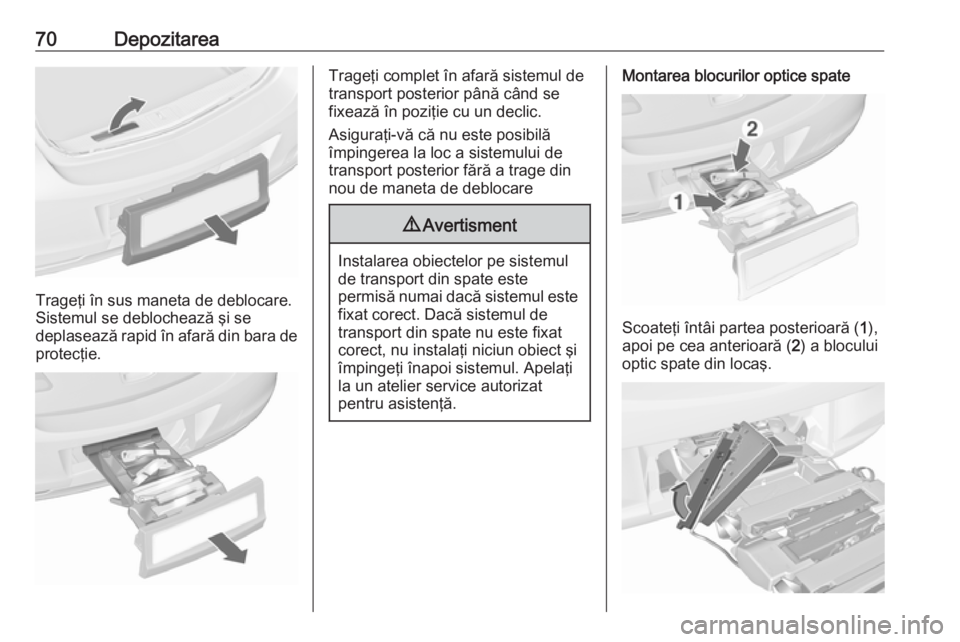

70Depozitarea
Trageţi în sus maneta de deblocare.
Sistemul se deblochează şi se
deplasează rapid în afară din bara de
protecţie.
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea la loc a sistemului de
transport posterior fără a trage din
nou de maneta de deblocare9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Montarea blocurilor optice spate
Scoateţi întâi partea posterioară ( 1),
apoi pe cea anterioară ( 2) a blocului
optic spate din locaş.

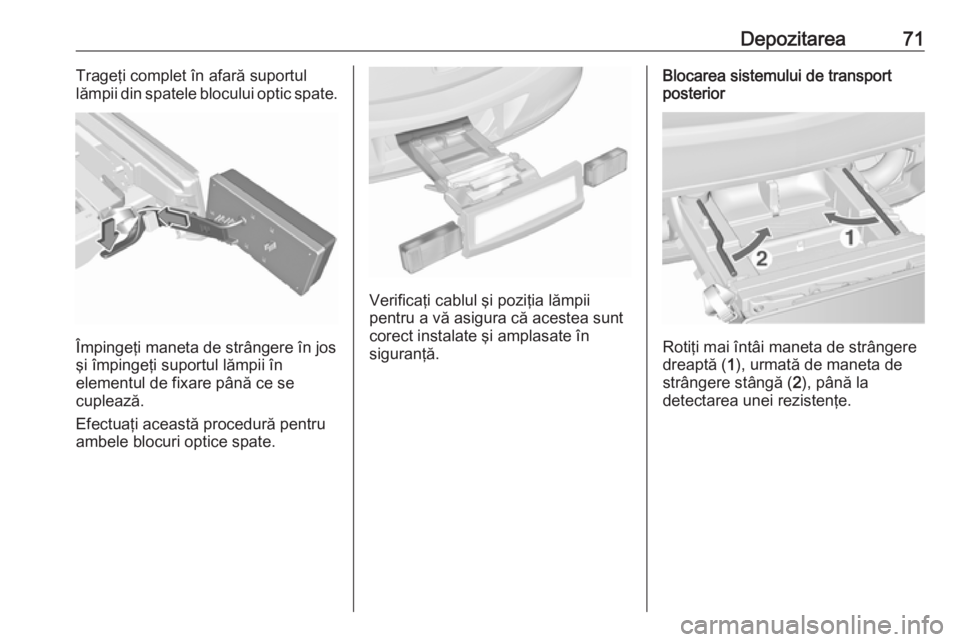

Depozitarea71Trageţi complet în afară suportul
lămpii din spatele blocului optic spate.
Împingeţi maneta de strângere în jos
şi împingeţi suportul lămpii în
elementul de fixare până ce se
cuplează.
Efectuaţi această procedură pentru
ambele blocuri optice spate.
Verificaţi cablul şi poziţia lămpii
pentru a vă asigura că acestea sunt
corect instalate şi amplasate în
siguranţă.
Blocarea sistemului de transport
posterior
Rotiţi mai întâi maneta de strângere
dreaptă ( 1), urmată de maneta de
strângere stângă ( 2), până la
detectarea unei rezistenţe.

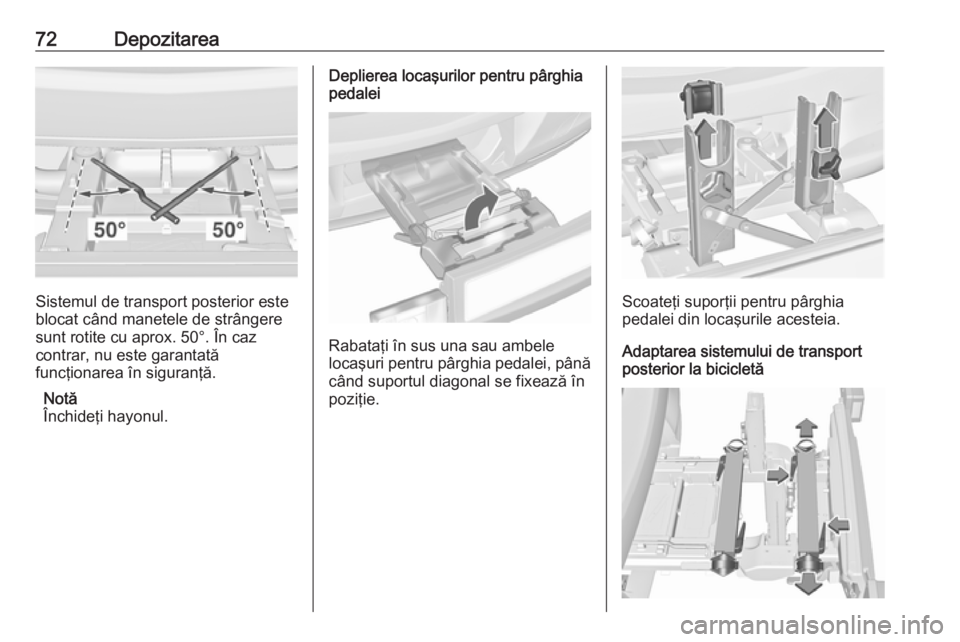

72Depozitarea
Sistemul de transport posterior este
blocat când manetele de strângere
sunt rotite cu aprox. 50°. În caz
contrar, nu este garantată
funcţionarea în siguranţă.
Notă
Închideţi hayonul.
Deplierea locaşurilor pentru pârghia
pedalei
Rabataţi în sus una sau ambele
locaşuri pentru pârghia pedalei, până
când suportul diagonal se fixează în
poziţie.
Scoateţi suporţii pentru pârghia
pedalei din locaşurile acesteia.
Adaptarea sistemului de transport posterior la bicicletă

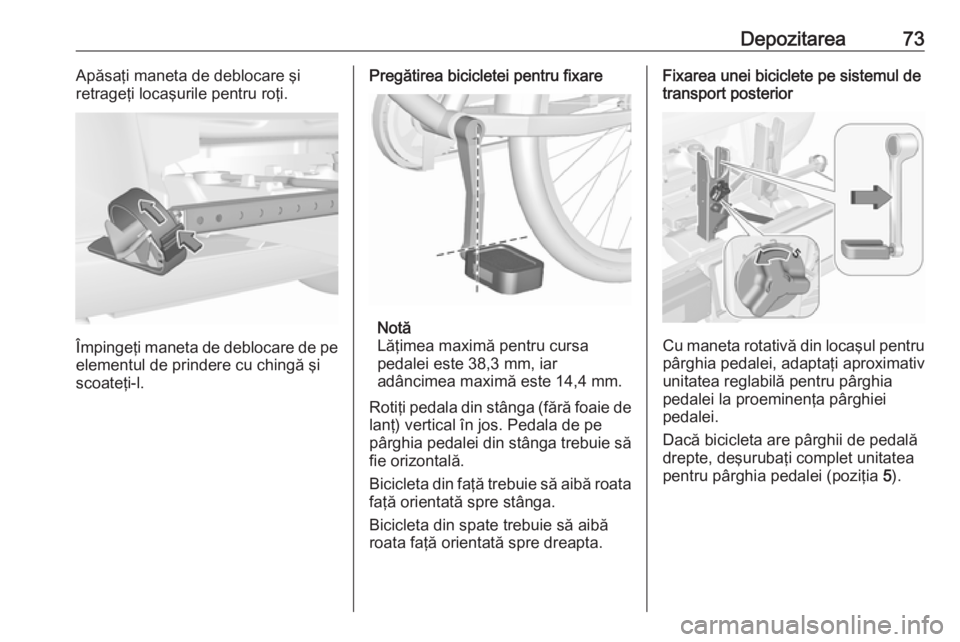

Depozitarea73Apăsaţi maneta de deblocare şi
retrageţi locaşurile pentru roţi.
Împingeţi maneta de deblocare de pe
elementul de prindere cu chingă şi
scoateţi-l.
Pregătirea bicicletei pentru fixare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără foaie de
lanţ) vertical în jos. Pedala de pe
pârghia pedalei din stânga trebuie să fie orizontală.
Bicicleta din faţă trebuie să aibă roata faţă orientată spre stânga.
Bicicleta din spate trebuie să aibă
roata faţă orientată spre dreapta.
Fixarea unei biciclete pe sistemul de
transport posterior
Cu maneta rotativă din locaşul pentru
pârghia pedalei, adaptaţi aproximativ
unitatea reglabilă pentru pârghia
pedalei la proeminenţa pârghiei
pedalei.
Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pentru pârghia pedalei (poziţia 5).

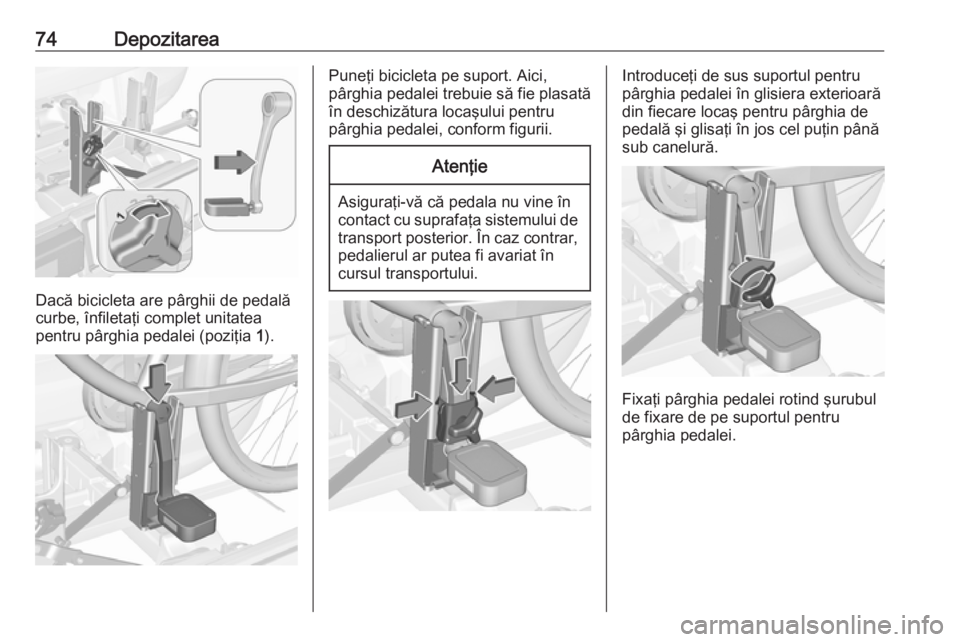

74Depozitarea
Dacă bicicleta are pârghii de pedală
curbe, înfiletaţi complet unitatea
pentru pârghia pedalei (poziţia 1).
Puneţi bicicleta pe suport. Aici,
pârghia pedalei trebuie să fie plasată în deschizătura locaşului pentru
pârghia pedalei, conform figurii.Atenţie
Asiguraţi-vă că pedala nu vine în
contact cu suprafaţa sistemului de
transport posterior. În caz contrar, pedalierul ar putea fi avariat în
cursul transportului.
Introduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până
sub canelură.
Fixaţi pârghia pedalei rotind şurubul
de fixare de pe suportul pentru
pârghia pedalei.

Depozitarea75
Plasaţi locaşurile pentru roţi astfel
încât bicicleta să fie aproximativ
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşurile pentru roţi.
Atenţie
Asiguraţi-vă că aţi scos complet în afară locaşurile pentru roţi pentrua putea amplasa ambele biciclete
în locaşuri. Altfel, montarea
orizontală a bicicletelor nu este
garantată. Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei în sens
longitudinal pe autovehicul: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pentru
pârghia pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşurilor pentru roţi şi
a manetei rotative din locaşul pentru
pârghia pedalei până când bicicletele
nu se mai ating reciproc. Asiguraţi-vă
că există spaţiu suficient de la
autovehicul.
Strângeţi la maximum cu mâna
şurubul de fixare pentru butucul
pedalier.
Asiguraţi ambele roţi ale bicicletei în
locaşele pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.

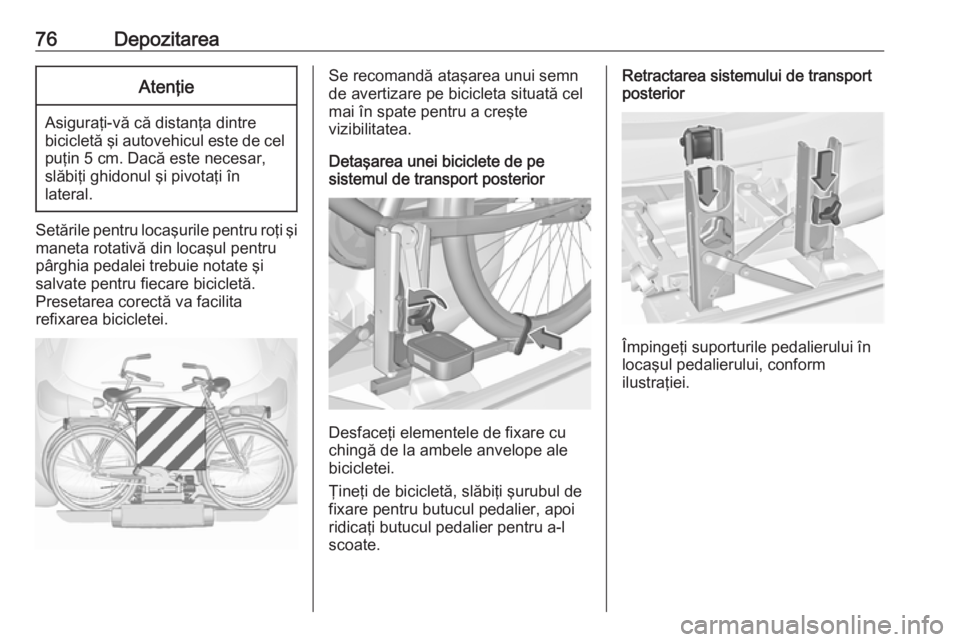

76DepozitareaAtenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Setările pentru locaşurile pentru roţi şi
maneta rotativă din locaşul pentru
pârghia pedalei trebuie notate şi
salvate pentru fiecare bicicletă.
Presetarea corectă va facilita
refixarea bicicletei.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Detaşarea unei biciclete de pe
sistemul de transport posterior
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Ţineţi de bicicletă, slăbiţi şurubul de
fixare pentru butucul pedalier, apoi
ridicaţi butucul pedalier pentru a-l
scoate.
Retractarea sistemului de transport
posterior
Împingeţi suporturile pedalierului în
locaşul pedalierului, conform
ilustraţiei.

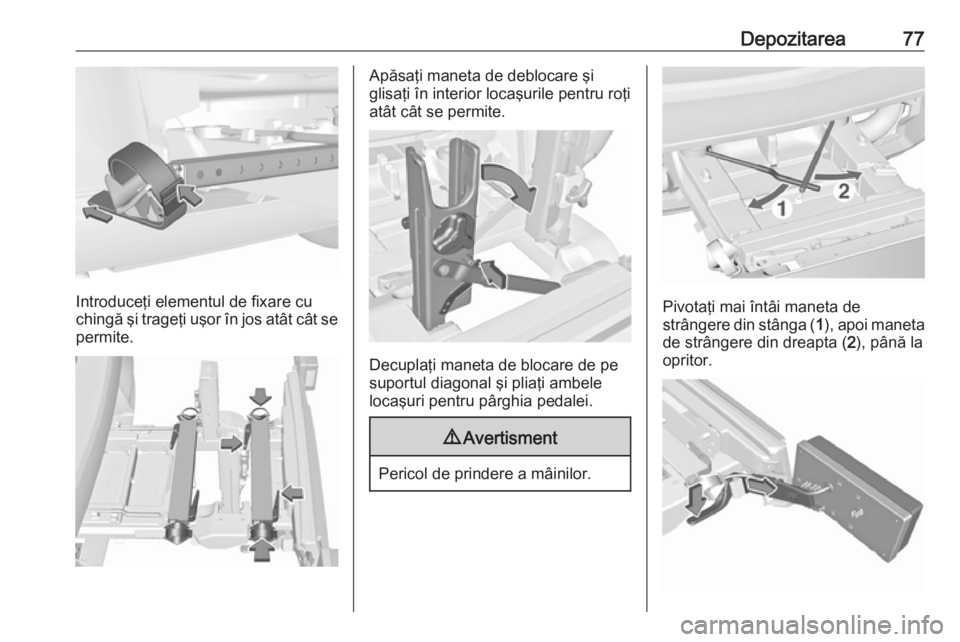

Depozitarea77
Introduceţi elementul de fixare cu
chingă şi trageţi uşor în jos atât cât se permite.
Apăsaţi maneta de deblocare şi
glisaţi în interior locaşurile pentru roţi
atât cât se permite.
Decuplaţi maneta de blocare de pe
suportul diagonal şi pliaţi ambele
locaşuri pentru pârghia pedalei.
9 Avertisment
Pericol de prindere a mâinilor.
Pivotaţi mai întâi maneta de
strângere din stânga ( 1), apoi maneta
de strângere din dreapta ( 2), până la
opritor.

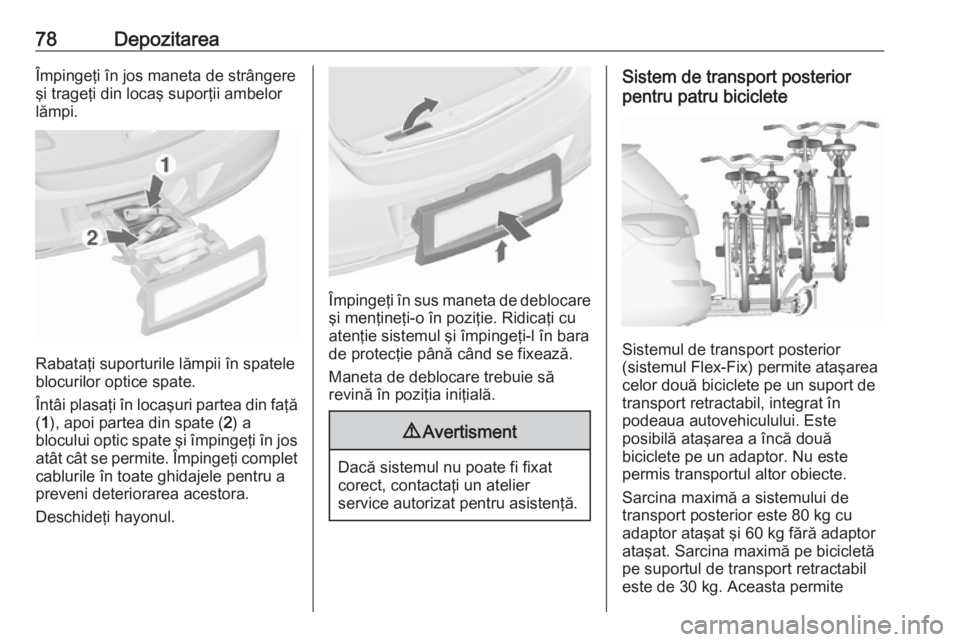

78DepozitareaÎmpingeţi în jos maneta de strângere
şi trageţi din locaş suporţii ambelor lămpi.
Rabataţi suporturile lămpii în spatele
blocurilor optice spate.
Întâi plasaţi în locaşuri partea din faţă ( 1 ), apoi partea din spate ( 2) a
blocului optic spate şi împingeţi în jos
atât cât se permite. Împingeţi complet cablurile în toate ghidajele pentru a
preveni deteriorarea acestora.
Deschideţi hayonul.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Sistem de transport posterior
pentru patru biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
celor două biciclete pe un suport de
transport retractabil, integrat în
podeaua autovehiculului. Este
posibilă ataşarea a încă două
biciclete pe un adaptor. Nu este
permis transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este 80 kg cu
adaptor ataşat şi 60 kg fără adaptor
ataşat. Sarcina maximă pe bicicletă
pe suportul de transport retractabil
este de 30 kg. Aceasta permite
