OPEL ASTRA J 2016 Manual de utilizare (in Romanian)

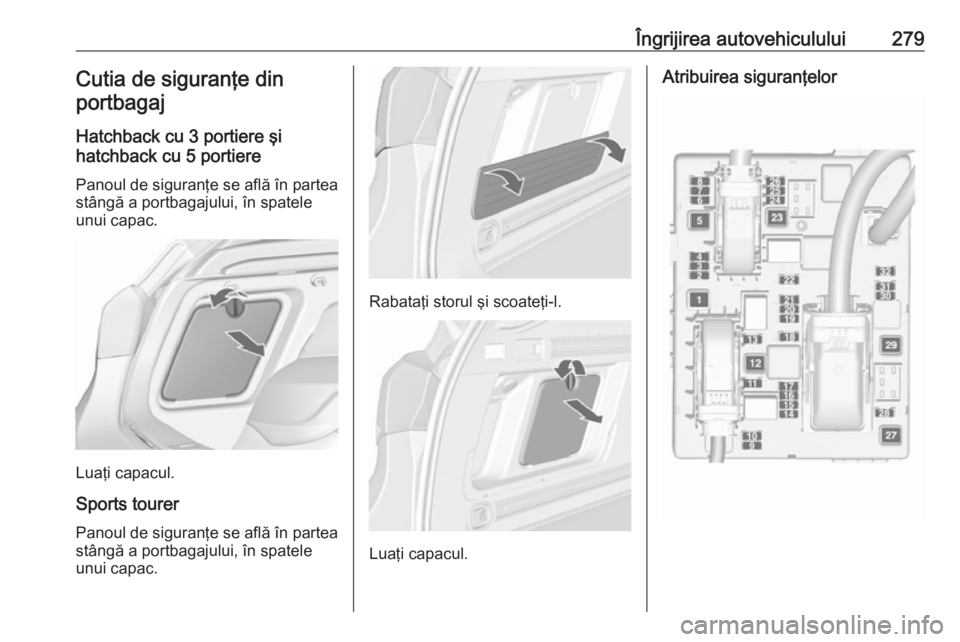

Îngrijirea autovehiculului279Cutia de siguranţe din
portbagaj
Hatchback cu 3 portiere şi
hatchback cu 5 portiere
Panoul de siguranţe se află în partea
stângă a portbagajului, în spatele
unui capac.
Luaţi capacul.
Sports tourer Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Rabataţi storul şi scoateţi-l.
Luaţi capacul.
Atribuirea siguranţelor

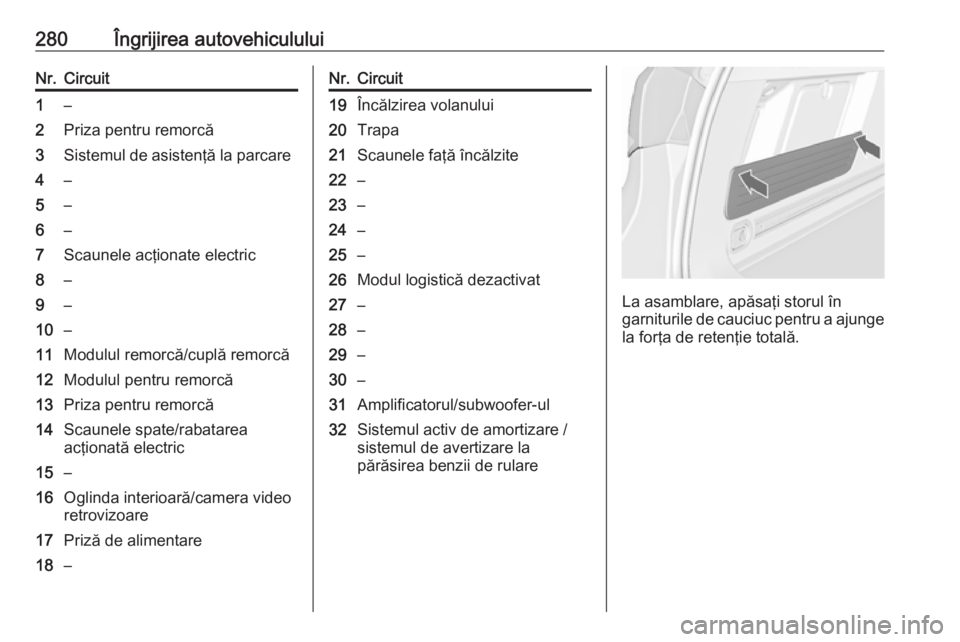

280Îngrijirea autovehicululuiNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4–5–6–7Scaunele acţionate electric8–9–10–11Modulul remorcă/cuplă remorcă12Modulul pentru remorcă13Priza pentru remorcă14Scaunele spate/rabatarea
acţionată electric15–16Oglinda interioară/camera video
retrovizoare17Priză de alimentare18–Nr.Circuit19Încălzirea volanului20Trapa21Scaunele faţă încălzite22–23–24–25–26Modul logistică dezactivat27–28–29–30–31Amplificatorul/subwoofer-ul32Sistemul activ de amortizare /
sistemul de avertizare la
părăsirea benzii de rulare
La asamblare, apăsaţi storul în
garniturile de cauciuc pentru a ajunge la forţa de retenţie totală.

Îngrijirea autovehiculului281Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.Hatchback cu 3 portiere şi cu
5 portiereSports Tourer şi notchback cu
4 portiere
La versiunea cu sistem de transport
posterior 3 69, setul pentru
depanarea anvelopelor, o şurubelniţă
şi cârligul de tractare se află în
sertarul de sub scaunul pasagerului
din faţă 3 67.
Autovehicule cu roată de rezervăVarianta 1a: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 297.

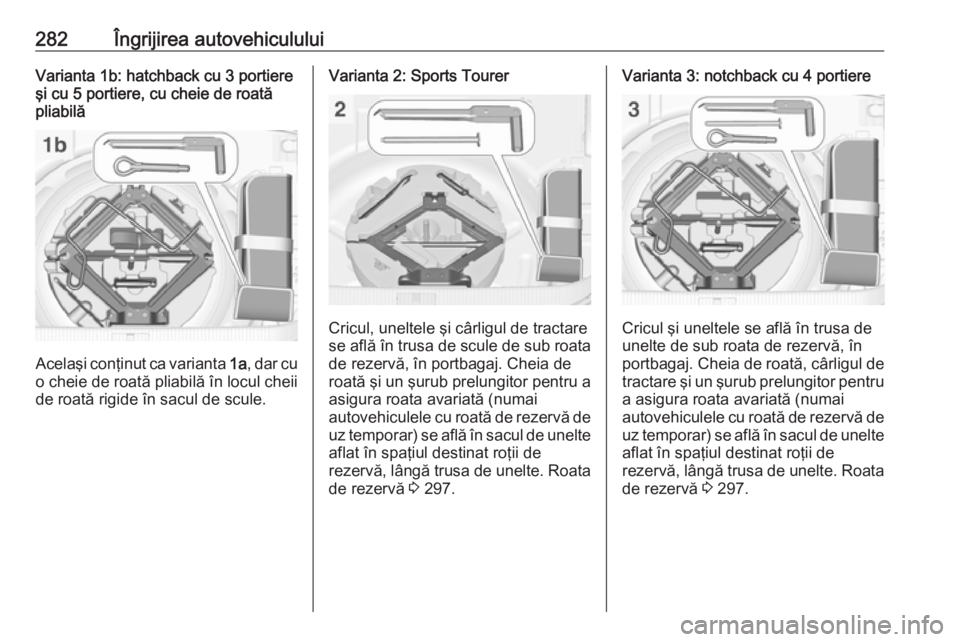

282Îngrijirea autovehicululuiVarianta 1b: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
pliabilă
Acelaşi conţinut ca varianta 1a, dar cu
o cheie de roată pliabilă în locul cheii
de roată rigide în sacul de scule.
Varianta 2: Sports Tourer
Cricul, uneltele şi cârligul de tractare
se află în trusa de scule de sub roata
de rezervă, în portbagaj. Cheia de
roată şi un şurub prelungitor pentru a
asigura roata avariată (numai
autovehiculele cu roată de rezervă de
uz temporar) se află în sacul de unelte aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata
de rezervă 3 297.
Varianta 3: notchback cu 4 portiere
Cricul şi uneltele se află în trusa de
unelte de sub roata de rezervă, în
portbagaj. Cheia de roată, cârligul de
tractare şi un şurub prelungitor pentru a asigura roata avariată (numai
autovehiculele cu roată de rezervă de uz temporar) se află în sacul de unelte
aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata de rezervă 3 297.

Îngrijirea autovehiculului283Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer
Dimensiunile anvelopelor
205/65 R16 sunt adecvate numai ca
anvelope de iarnă.
Toate motoarele cu excepţia
A14XER, B14XER, B14NEL,
B14NET, B14NET LPG, B16XER:
Dimensiunile anvelopelor
215/50 R17 sunt adecvate numai ca
anvelope de iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inci95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de vitezăIndicele de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

284Îngrijirea autovehiculului
Presiunea în anvelope 3 330.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 317.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 330.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope (TPMS) verifică
presiunea în toate cele patru
anvelope o dată pe minut când viteza autovehiculului depăşeşte o anumită
limită.

Îngrijirea autovehiculului285Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer (DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu
informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în Centrul de informaţii pentru şofer
(DIC).
Sistemul ţine cont de temperatura
anvelopelor pentru avertismente.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 124.

286Îngrijirea autovehicululuiDacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor
3 330.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor presiunii în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii de presiune scăzută. Verificaţi
presiunea în anvelope.
Mesajele autovehiculului 3 134.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.
Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga tijă a ventilului.Starea încărcării autovehiculului
Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope 3 330 şi selectaţi setarea
corespunzătoare din meniul Sarcina
în anvelope din Centrul de informaţii
pentru şofer (DIC) 3 127. Această
setare este referinţa pentru
avertizările presiunii în anvelope.
Meniul Tyre Load (Sarcină pe
anvelope) apare numai dacă
autovehiculul este staţionar, iar frâna
de parcare este aplicată. La
autovehicul cu transmisie automată, maneta selectoare trebuie să se afle
la P.

Îngrijirea autovehiculului287
Selectaţi:● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Procesul de asociere a senzorului
TPMS
Fiecare senzor TPMS are un cod unic
de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a roţii după rotirea anvelopelor sau schimbarea setului complet de
roţi şi dacă au fost înlocuiţi unul sau
mai mulţi senzori TPMS. Procesul de
asociere a senzorului TPMS trebuie
de asemenea realizat după înlocuirea unei roţi de rezervă cu o roată de
drum care conţine senzorul TPMS.
Lampa de defecţiuni w şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile roţii,
cu ajutorul unei unelte de
rememorare TPMS, în următoarea
ordine: roata faţă din partea stângă,
roata faţă din partea dreaptă, roata
spate din partea dreaptă şi roata
spate din partea stângă. Lumina de
semnalizare din poziţia activă în
prezent rămâne aprinsă până când
senzorul corespunde.
Consultaţi atelierul de service pentru reparare sau pentru achiziţionarea
unui instrument de rememorare. Aveţi la dispoziţie 2 minute pentru a potrivi
prima poziţie a roţii şi 5 minute în total
pentru a potrivi toate cele patru poziţii ale roţilor. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.Procesul de asociere a senzorului
TPMS este:
1. Aplicaţi frâna de mână; la autovehiculele cu transmisie
automată, treceţi maneta
selectorului de viteze la P.
2. Cuplaţi contactul.
3. Folosiţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) din
DIC.
4. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
5. Apăsaţi SET/CLR pentru a începe
procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj care solicită acceptarea procesului.
6. Apăsaţi din nou SET/CLR pentru
confirmarea selecţiei. Claxonul sună de două ori pentru a
semnaliza că receptorul se află în
modul rememorare.
7. Începeţi cu roata faţă de pe partea
stângă.

288Îngrijirea autovehiculului8. Aşezaţi instrumentul dereprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru
activarea senzorului TPMS. Un
claxon confirmă potrivirea codului
de identificare a senzorului cu
această poziţie a roţii.
9. Procedaţi similar cu roata faţă din
dreapta şi repetaţi procedura la
pasul 8.
10. Procedaţi similar cu roata spate din dreapta şi repetaţi procedura
la pasul 8.
11. Procedaţi similar pentru roata spate din partea stângă şi repetaţi
procedura la pasul 8. Claxonul
sună de două ori pentru a indica
potrivirea codului de identificare al senzorului cu anvelopa spate din
partea stângă şi că procesul de
potrivire a senzorului TPMS nu
mai este activ.
12. Decuplaţi contactul.13. Reglaţi toate cele patru anvelope la nivelul recomandat de presiune
a aerului în anvelope, aşa cum
este indicat pe eticheta cu
presiunea în anvelope.
14. Asiguraţi-vă că starea de încărcare a anvelopei este setatăconform presiunii selectate
3 127.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope prevăzute pe eticheta cu
informaţii ale anvelopei şi tabelul cu
presiunea în anvelope sunt valabile
pentru anvelope reci, adică
temperatura de 20 °C. Presiunea
creşte cu aproape 10 kPa cu o
creştere de 10 °C a temperaturii.
Trebuie să se ţină cont de aceasta
atunci când se verifică anvelope
calde.Valoarea presiunii în anvelope afişată pe DIC indică presiunea reală în
anvelope. O anvelopă răcită va
prezenta o valoare scăzută, ceea ce nu indică o neetanşeitate de aer.
Adâncimea profilului căii de rulare
Verificaţi adâncimea profilului căii de rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi anvelopele dacă adâncimea profilului căii de rulare este de 2-3 mm (4 mm
la anvelopele de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
