Îngrijirea autovehiculului269
6. Scoateţi prin rotire în sens anti-orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lămpile de poziţie spate ( 1 + 2)
Lampa de semnalizare ( 3)
Lampa de frână ( 4)
7. Cuplaţi fişa de conectare şi presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Fixaţi capacul.La asamblare, apăsaţi storul de
pe partea stângă în garniturile de
cauciuc pentru a ajunge la forţa de
retenţie totală.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi măştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamblul lămpilor de poziţie din spate şi scoateţi fişa de
conectare de la soclul becului.
4. Scoateţi prin rotire în sens anti- orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lumină spate ( 1)

270Îngrijirea autovehicululuiLampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
5. Fixaţi ansamblul de iluminat în hayon şi strângeţi şuruburile din
interior. Montaţi toate capacele.
Lampa de ceaţă spate, respectiv
lampa de marşarier ( 2), în funcţie de
parte, pot fi înlocuite pe la un capac
în hayon, fără a se scoate ansamblul de iluminat: scoateţi capacul, rotiţi
suportul becului şi înlocuiţi becul
rotind în sens anti-orar.
Hatchback cu 3 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.

Îngrijirea autovehiculului2714. Detaşaţi fişa de conectare de pesoclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
versiune cu LED Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.
3. Scoateţi ansamblul lămpilor de poziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
( 2 ) (pe o singură parte)
versiune cu LED
Se pot înlocui doar lampa de
ceaţă spate, respectiv lampa de
marşarier ( 2), în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.

272Îngrijirea autovehicululuiLămpile de semnalizarelaterale

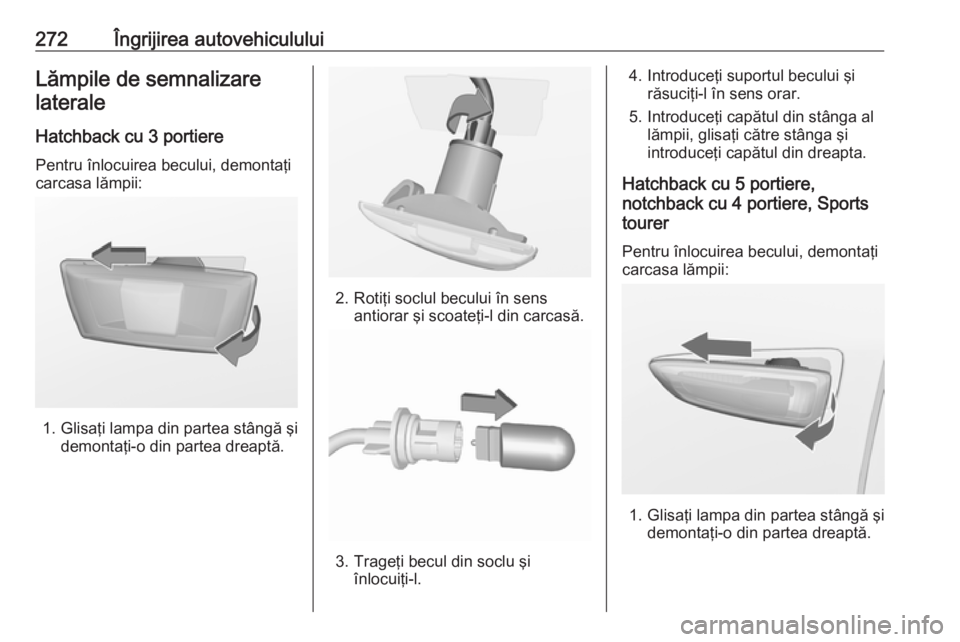

Hatchback cu 3 portiere Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.

Îngrijirea autovehiculului273
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.

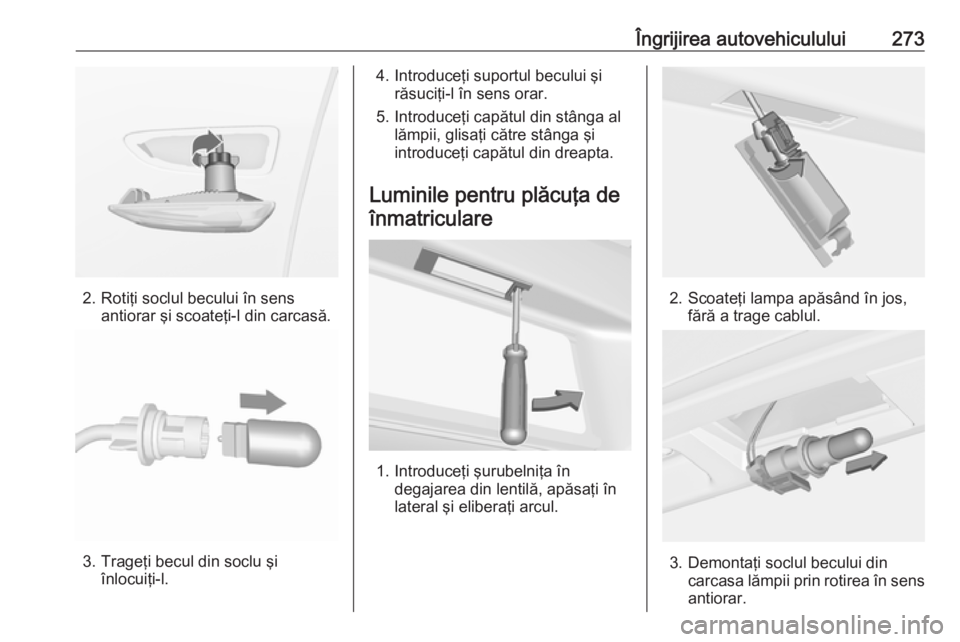

Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.

274Îngrijirea autovehiculului4. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare Plafoniera, lămpile de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa pentru iluminarea
portbagajului
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

Îngrijirea autovehiculului275

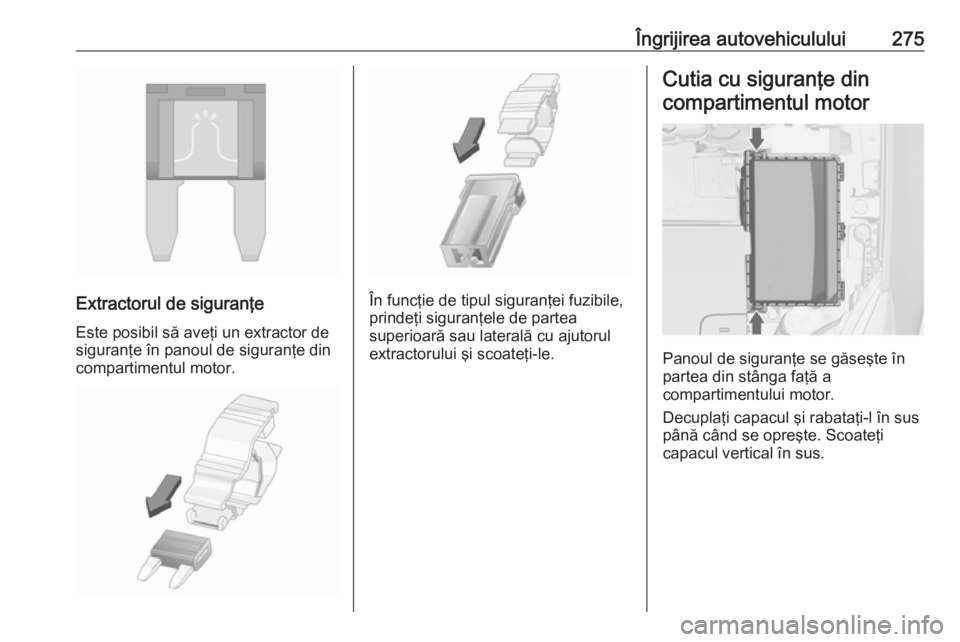

Extractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

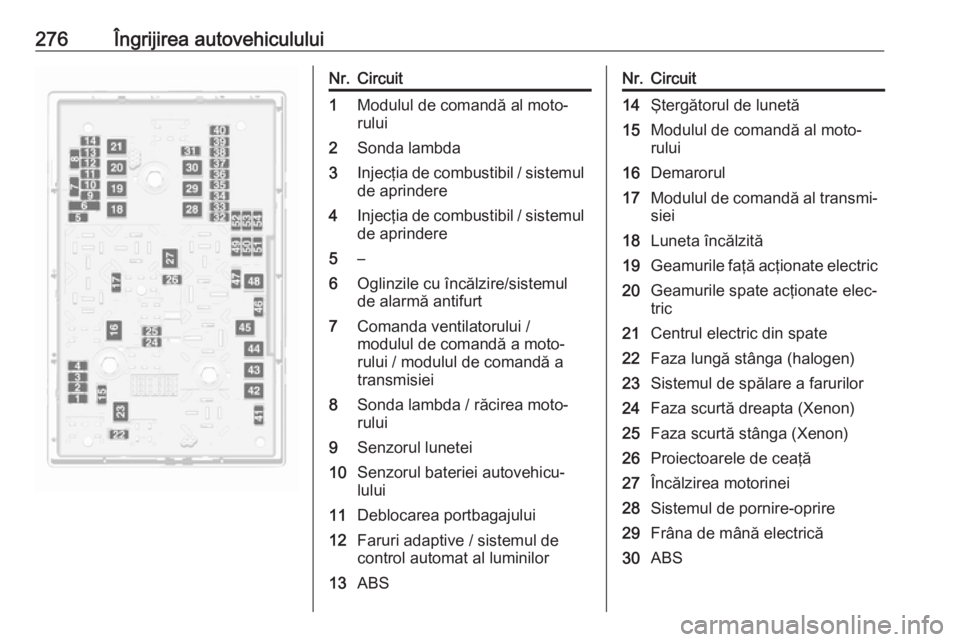

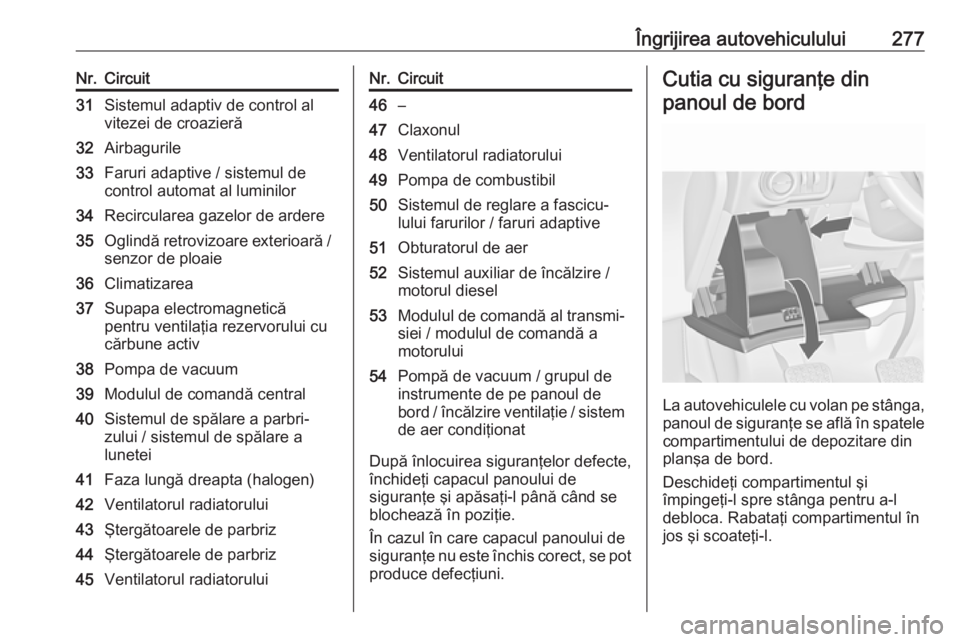

276Îngrijirea autovehicululuiNr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil / sistemul
de aprindere4Injecţia de combustibil / sistemul de aprindere5–6Oglinzile cu încălzire/sistemul
de alarmă antifurt7Comanda ventilatorului /
modulul de comandă a moto‐
rului / modulul de comandă a
transmisiei8Sonda lambda / răcirea moto‐
rului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive / sistemul de
control automat al luminilor13ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric din spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30ABS

Îngrijirea autovehiculului277Nr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive / sistemul de
control automat al luminilor34Recircularea gazelor de ardere35Oglindă retrovizoare exterioară /
senzor de ploaie36Climatizarea37Supapa electromagnetică pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modulul de comandă central40Sistemul de spălare a parbri‐
zului / sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbriz45Ventilatorul radiatoruluiNr.Circuit46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor / faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire /
motorul diesel53Modulul de comandă al transmi‐ siei / modulul de comandă a
motorului54Pompă de vacuum / grupul de
instrumente de pe panoul de
bord / încălzire ventilaţie / sistem de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în
jos şi scoateţi-l.

278Îngrijirea autovehiculului
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedou.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

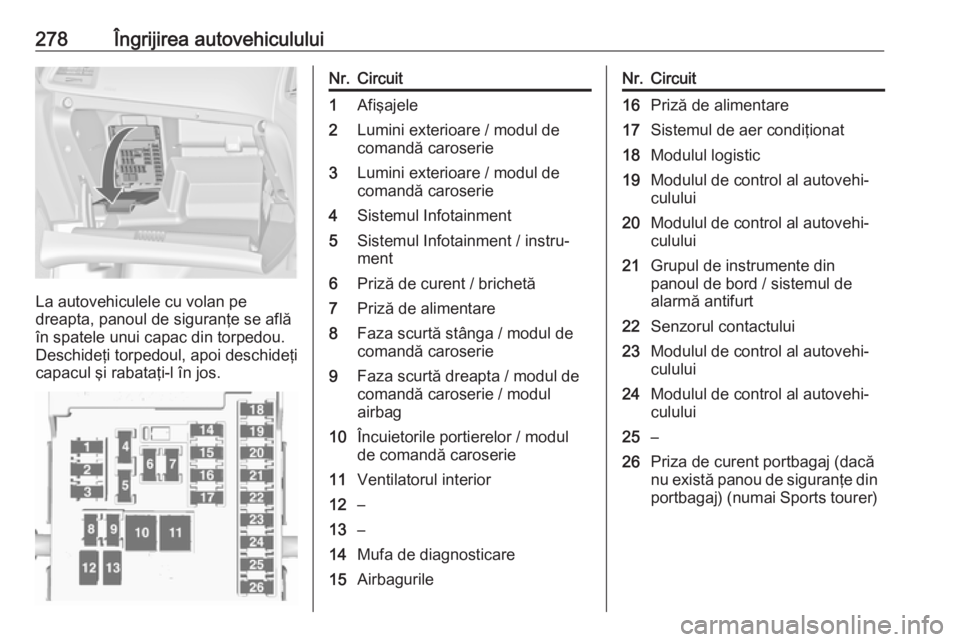

Nr.Circuit1Afişajele2Lumini exterioare / modul de
comandă caroserie3Lumini exterioare / modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment / instru‐
ment6Priză de curent / brichetă7Priză de alimentare8Faza scurtă stânga / modul de
comandă caroserie9Faza scurtă dreapta / modul de
comandă caroserie / modul
airbag10Încuietorile portierelor / modul
de comandă caroserie11Ventilatorul interior12–13–14Mufa de diagnosticare15AirbagurileNr.Circuit16Priză de alimentare17Sistemul de aer condiţionat18Modulul logistic19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Grupul de instrumente din
panoul de bord / sistemul de
alarmă antifurt22Senzorul contactului23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26Priza de curent portbagaj (dacă
nu există panou de siguranţe din
portbagaj) (numai Sports tourer)
