Oggetti e bagagli79Bloccaggio del portabiciclette
posteriore
Portare le leve di bloccaggio di lato il
più possibile.
In caso contrario, il funzionamento si‐ curo non è garantito.
Ripiegare all'esterno le cavità delle
ruote
Ripiegare all'esterno entrambe le ca‐
vità delle ruote.

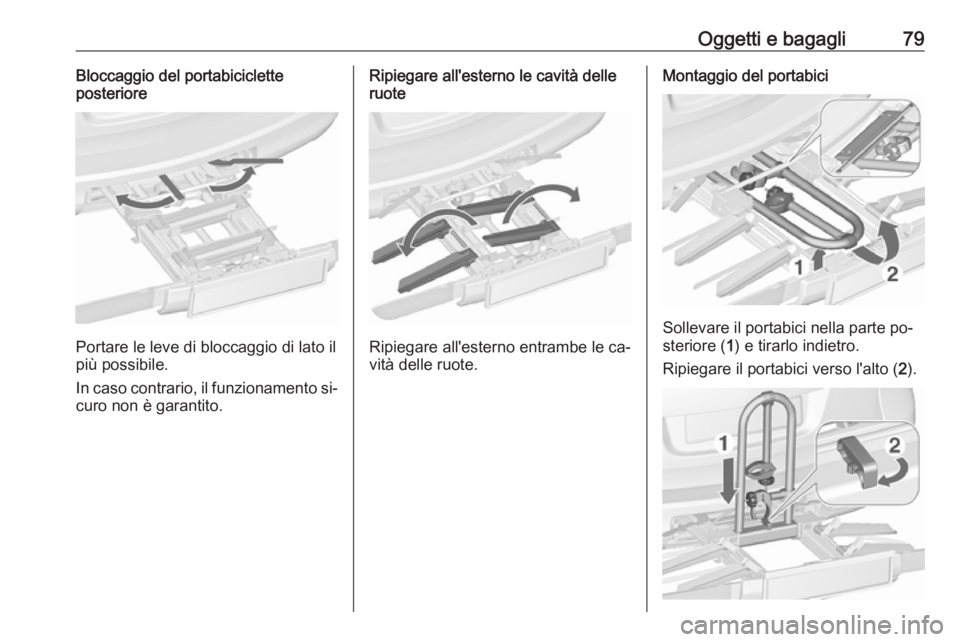

Montaggio del portabici
Sollevare il portabici nella parte po‐
steriore ( 1) e tirarlo indietro.
Ripiegare il portabici verso l'alto ( 2).

80Oggetti e bagagliPremere il portabici verso il basso (1)
e portare la maniglia ( 2) all'indietro
per bloccarla in posizione.

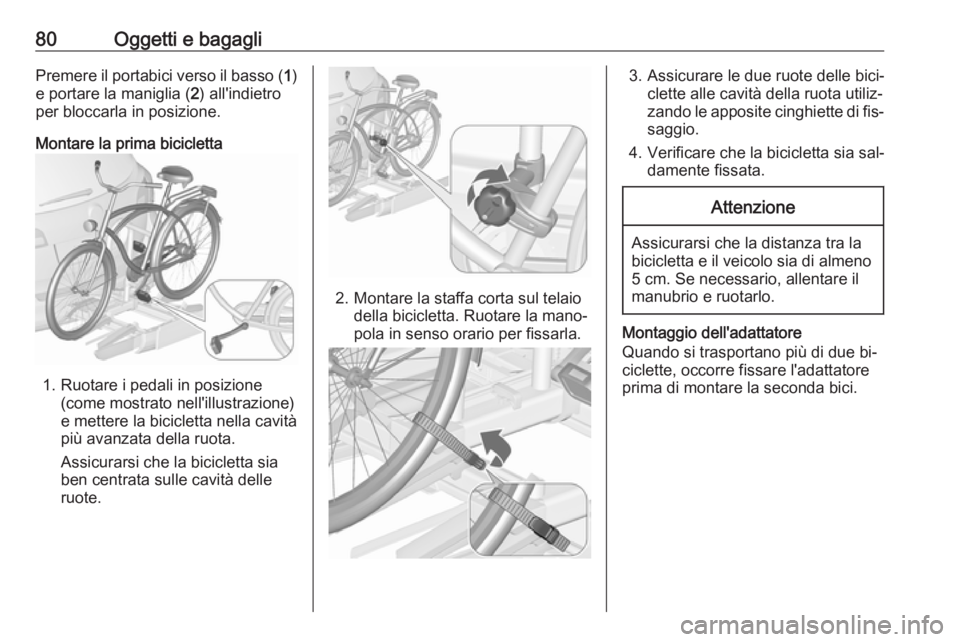

Montare la prima bicicletta
1. Ruotare i pedali in posizione (come mostrato nell'illustrazione)
e mettere la bicicletta nella cavità
più avanzata della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.
2. Montare la staffa corta sul telaio della bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fis‐ saggio.
4. Verificare che la bicicletta sia sal‐ damente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare il
manubrio e ruotarlo.
Montaggio dell'adattatore
Quando si trasportano più di due bi‐
ciclette, occorre fissare l'adattatore
prima di montare la seconda bici.

Oggetti e bagagli81

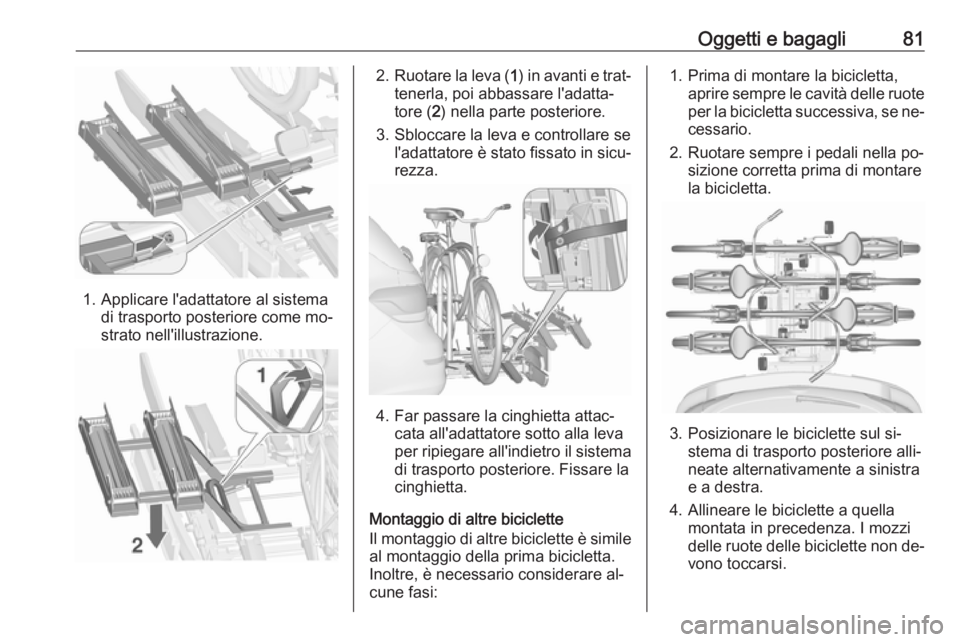

1. Applicare l'adattatore al sistemadi trasporto posteriore come mo‐
strato nell'illustrazione.
2. Ruotare la leva ( 1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore ( 2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montaggio di altre biciclette
Il montaggio di altre biciclette è simile al montaggio della prima bicicletta.
Inoltre, è necessario considerare al‐
cune fasi:
1. Prima di montare la bicicletta, aprire sempre le cavità delle ruoteper la bicicletta successiva, se ne‐
cessario.
2. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
3. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra
e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non de‐
vono toccarsi.

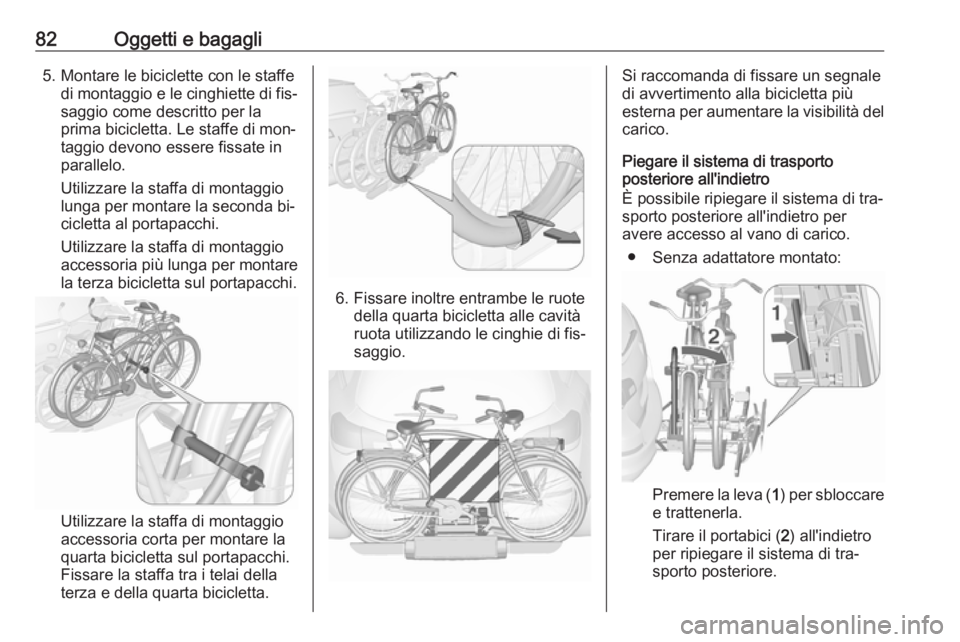

82Oggetti e bagagli5. Montare le biciclette con le staffedi montaggio e le cinghiette di fis‐
saggio come descritto per la
prima bicicletta. Le staffe di mon‐
taggio devono essere fissate in
parallelo.
Utilizzare la staffa di montaggio
lunga per montare la seconda bi‐
cicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria più lunga per montare
la terza bicicletta sul portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
quarta bicicletta sul portapacchi.
Fissare la staffa tra i telai della
terza e della quarta bicicletta.
6. Fissare inoltre entrambe le ruote della quarta bicicletta alle cavità
ruota utilizzando le cinghie di fis‐
saggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di tra‐
sporto posteriore all'indietro per
avere accesso al vano di carico.
● Senza adattatore montato:
Premere la leva ( 1) per sbloccare
e trattenerla.
Tirare il portabici ( 2) all'indietro
per ripiegare il sistema di tra‐
sporto posteriore.

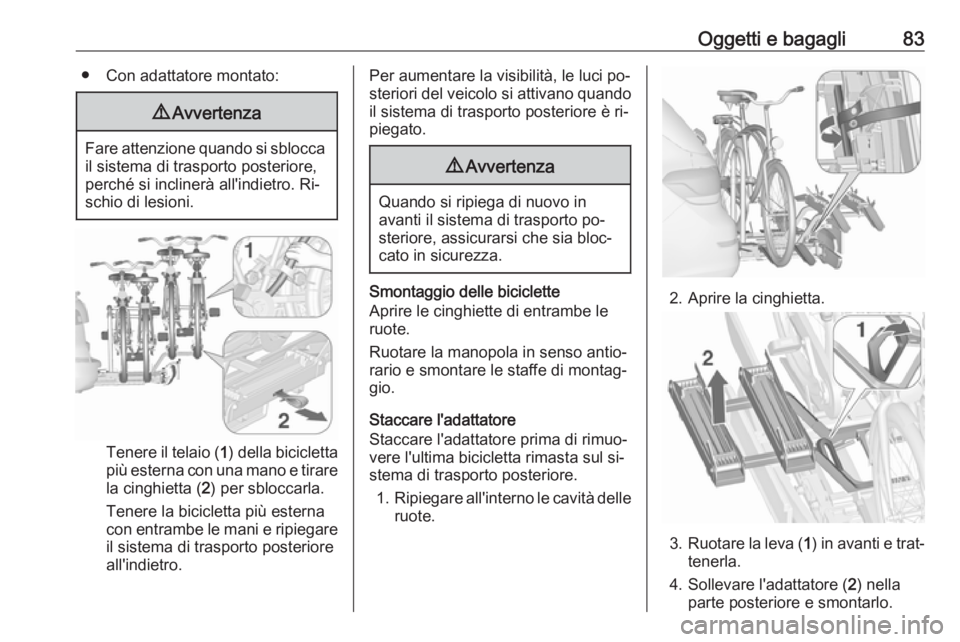

Oggetti e bagagli83● Con adattatore montato:9Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro. Ri‐
schio di lesioni.
Tenere il telaio ( 1) della bicicletta
più esterna con una mano e tirare
la cinghietta ( 2) per sbloccarla.
Tenere la bicicletta più esterna con entrambe le mani e ripiegare il sistema di trasporto posteriore
all'indietro.
Per aumentare la visibilità, le luci po‐
steriori del veicolo si attivano quando il sistema di trasporto posteriore è ri‐
piegato.9 Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto po‐ steriore, assicurarsi che sia bloc‐cato in sicurezza.
Smontaggio delle biciclette
Aprire le cinghiette di entrambe le
ruote.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore
Staccare l'adattatore prima di rimuo‐
vere l'ultima bicicletta rimasta sul si‐
stema di trasporto posteriore.
1. Ripiegare all'interno le cavità delle
ruote.2. Aprire la cinghietta.
3. Ruotare la leva ( 1) in avanti e trat‐
tenerla.
4. Sollevare l'adattatore ( 2) nella
parte posteriore e smontarlo.

84Oggetti e bagagliSmontaggio del portabici

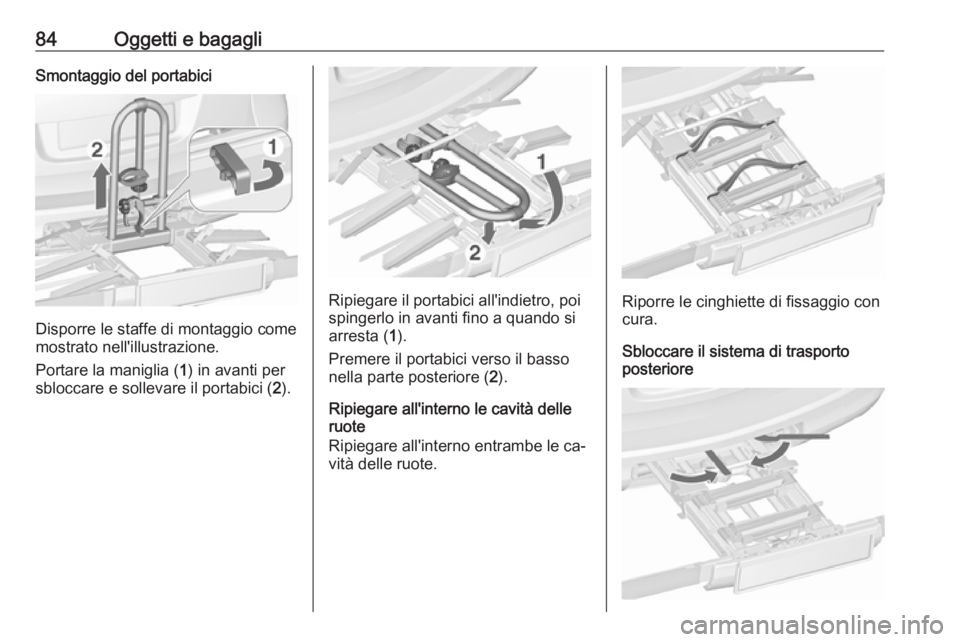

Disporre le staffe di montaggio come
mostrato nell'illustrazione.
Portare la maniglia ( 1) in avanti per
sbloccare e sollevare il portabici ( 2).
Ripiegare il portabici all'indietro, poi
spingerlo in avanti fino a quando si
arresta ( 1).
Premere il portabici verso il basso
nella parte posteriore ( 2).
Ripiegare all'interno le cavità delle
ruote
Ripiegare all'interno entrambe le ca‐
vità delle ruote.Riporre le cinghiette di fissaggio con
cura.
Sbloccare il sistema di trasporto
posteriore

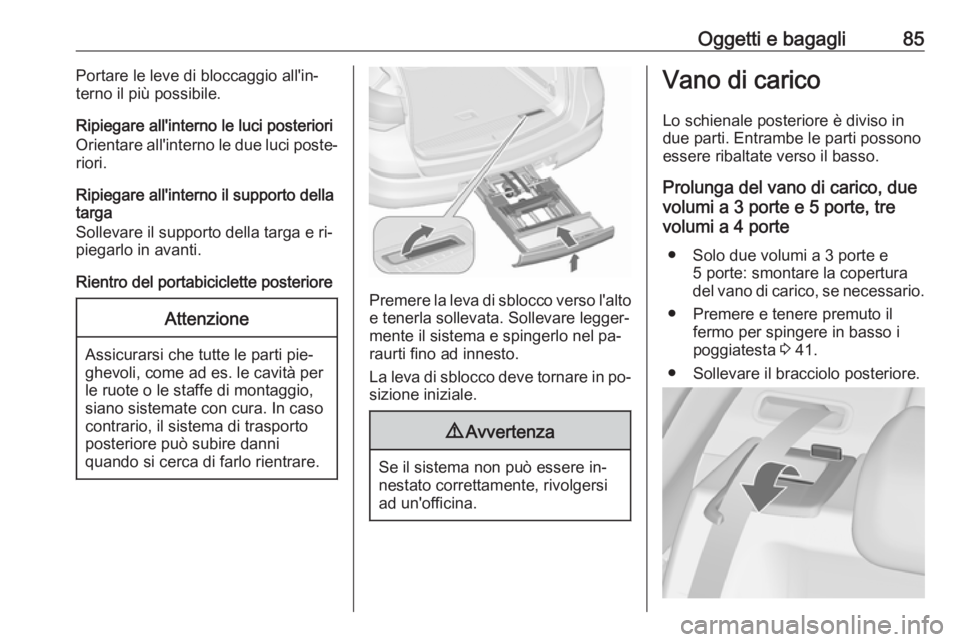

Oggetti e bagagli85Portare le leve di bloccaggio all'in‐
terno il più possibile.
Ripiegare all'interno le luci posteriori
Orientare all'interno le due luci poste‐
riori.
Ripiegare all'interno il supporto della
targa
Sollevare il supporto della targa e ri‐
piegarlo in avanti.
Rientro del portabiciclette posterioreAttenzione
Assicurarsi che tutte le parti pie‐
ghevoli, come ad es. le cavità per
le ruote o le staffe di montaggio,
siano sistemate con cura. In caso
contrario, il sistema di trasporto
posteriore può subire danni
quando si cerca di farlo rientrare.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema e spingerlo nel pa‐
raurti fino ad innesto.
La leva di sblocco deve tornare in po‐
sizione iniziale.
9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.
Vano di carico
Lo schienale posteriore è diviso in
due parti. Entrambe le parti possono
essere ribaltate verso il basso.
Prolunga del vano di carico, due
volumi a 3 porte e 5 porte, tre
volumi a 4 porte
● Solo due volumi a 3 porte e 5 porte: smontare la copertura
del vano di carico, se necessario.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 41.
● Sollevare il bracciolo posteriore.

86Oggetti e bagagli●Inserire le cinture di sicurezza nei
supporti laterali per evitare even‐ tuali danni. Durante il ribalta‐
mento degli schienali, le cinture
di sicurezza devono seguire il movimento.
● Tirare la leva di sblocco su uno o
entrambi i lati e ripiegare gli
schienali sul cuscino del sedile.
● Estrarre la cintura di sicurezza dalla guida dello schienale e po‐
sizionarla dietro in fermo come
indicato nell'illustrazione.
Per alzarli, sollevare gli schienali e
portarli in posizione verticale fino ad
udire scatto in sede.
Verificare che le cinture di sicurezza
dei sedili esterni siano inserite nelle
rispettive guide.
Gli schienali risultano bloccati ade‐
guatamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐
trebbero verificare lesioni alla per‐ sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
La cintura di sicurezza del sedile cen‐ trale potrebbe rimanere bloccata
quando lo schienale viene rialzato
troppo velocemente. Per sbloccare il
riavvolgitore, spingere la cintura
verso l'interno o tirarla di circa
20 mm poi rilasciarla.

Oggetti e bagagli87Prolunga del vano di carico,
Sports tourer
Ripiegamento degli schienali
posteriori

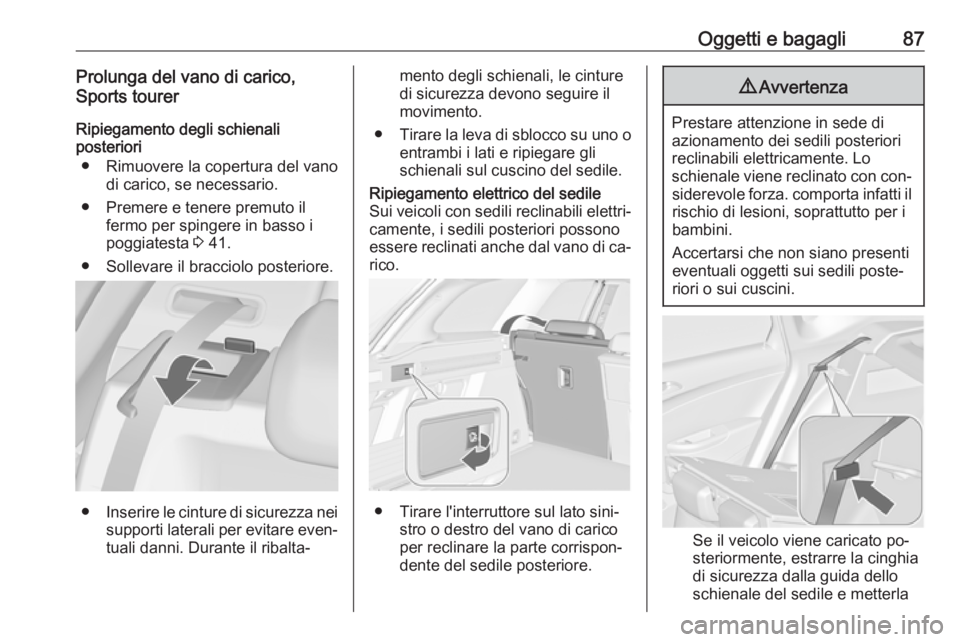

● Rimuovere la copertura del vano di carico, se necessario.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 41.
● Sollevare il bracciolo posteriore.
● Inserire le cinture di sicurezza nei
supporti laterali per evitare even‐ tuali danni. Durante il ribalta‐
mento degli schienali, le cinture
di sicurezza devono seguire il movimento.
● Tirare la leva di sblocco su uno o
entrambi i lati e ripiegare gli
schienali sul cuscino del sedile.Ripiegamento elettrico del sedile
Sui veicoli con sedili reclinabili elettri‐
camente, i sedili posteriori possono
essere reclinati anche dal vano di ca‐ rico.
● Tirare l'interruttore sul lato sini‐ stro o destro del vano di carico
per reclinare la parte corrispon‐
dente del sedile posteriore.
9 Avvertenza
Prestare attenzione in sede di
azionamento dei sedili posteriori
reclinabili elettricamente. Lo
schienale viene reclinato con con‐ siderevole forza. comporta infatti il
rischio di lesioni, soprattutto per i
bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
Se il veicolo viene caricato po‐
steriormente, estrarre la cinghia
di sicurezza dalla guida dello
schienale del sedile e metterla

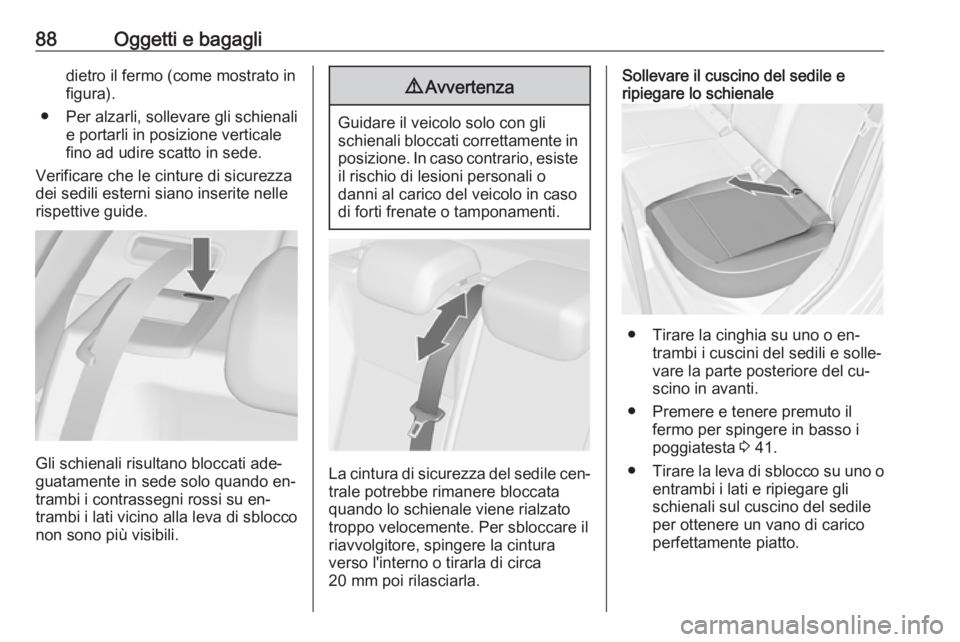

88Oggetti e bagaglidietro il fermo (come mostrato infigura).
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Verificare che le cinture di sicurezza
dei sedili esterni siano inserite nelle
rispettive guide.
Gli schienali risultano bloccati ade‐
guatamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.
La cintura di sicurezza del sedile cen‐ trale potrebbe rimanere bloccata
quando lo schienale viene rialzato
troppo velocemente. Per sbloccare il
riavvolgitore, spingere la cintura
verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Sollevare il cuscino del sedile e
ripiegare lo schienale
● Tirare la cinghia su uno o en‐
trambi i cuscini del sedili e solle‐
vare la parte posteriore del cu‐ scino in avanti.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 41.
● Tirare la leva di sblocco su uno o
entrambi i lati e ripiegare gli
schienali sul cuscino del sedile per ottenere un vano di carico
perfettamente piatto.
