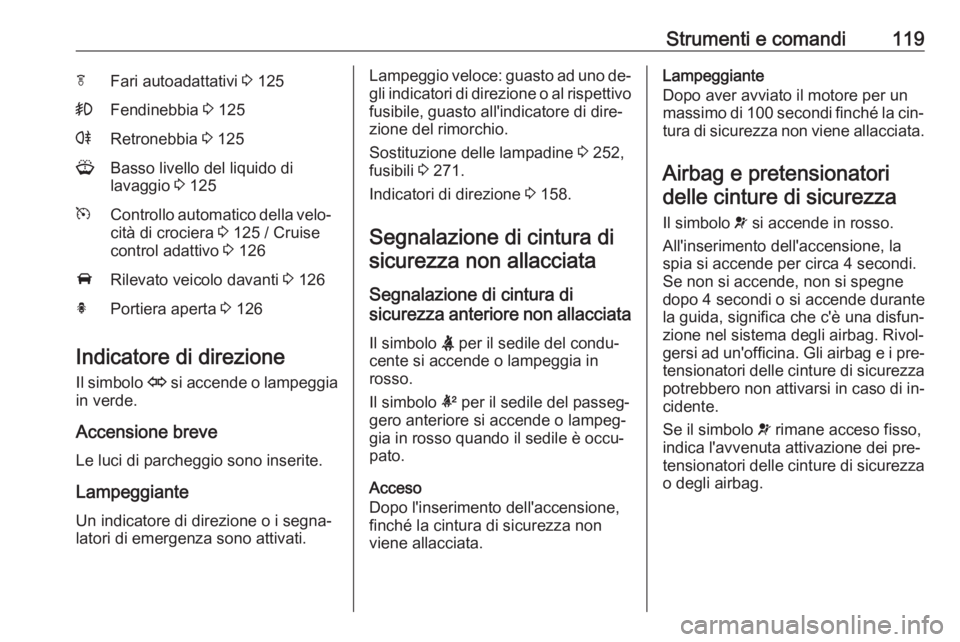

Strumenti e comandi119fFari autoadattativi 3 125>Fendinebbia 3 125rRetronebbia 3 125GBasso livello del liquido di
lavaggio 3 125mControllo automatico della velo‐
cità di crociera 3 125 / Cruise
control adattivo 3 126ARilevato veicolo davanti 3 126hPortiera aperta 3 126
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐
gli indicatori di direzione o al rispettivo fusibile, guasto all'indicatore di dire‐zione del rimorchio.
Sostituzione delle lampadine 3 252,
fusibili 3 271.
Indicatori di direzione 3 158.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.
Airbag e pretensionatoridelle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi. Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza
potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza o degli airbag.

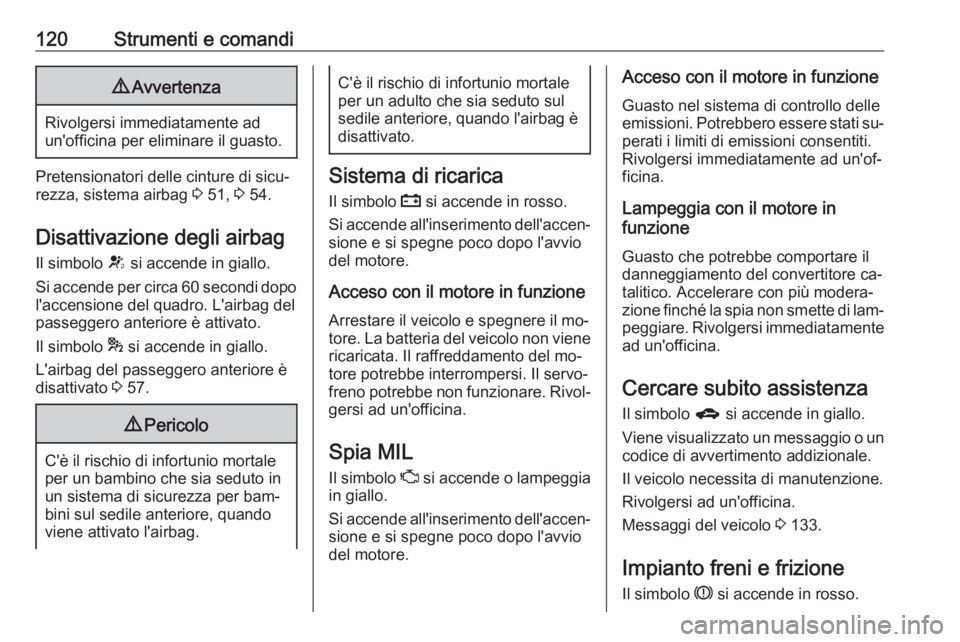

120Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 51, 3 54.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 57.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Viene visualizzato un messaggio o un codice di avvertimento addizionale.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 133.
Impianto freni e frizione Il simbolo R si accende in rosso.

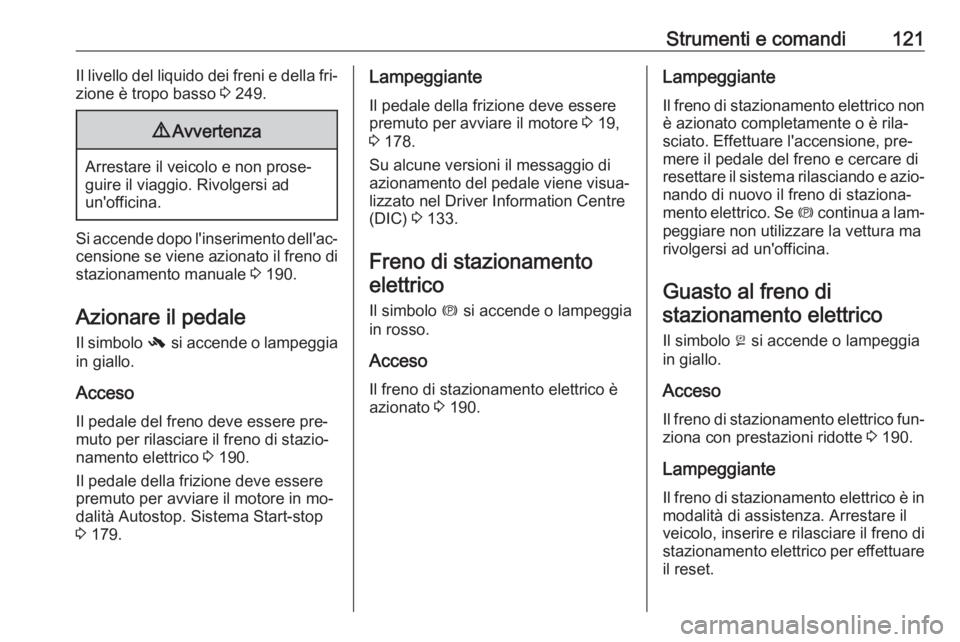

Strumenti e comandi121Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 249.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 190.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐ muto per rilasciare il freno di stazio‐
namento elettrico 3 190.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 179.
Lampeggiante
Il pedale della frizione deve essere
premuto per avviare il motore 3 19,
3 178.
Su alcune versioni il messaggio di
azionamento del pedale viene visua‐
lizzato nel Driver Information Centre
(DIC) 3 133.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 190.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di
resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 190.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

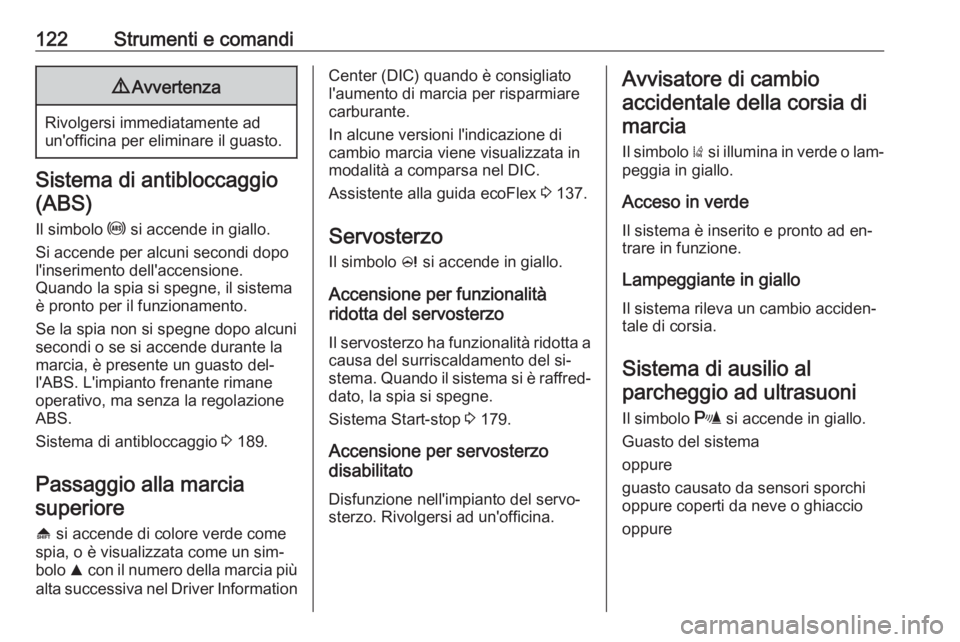

122Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 189.
Passaggio alla marcia superiore
[ si accende di colore verde come
spia, o è visualizzata come un sim‐
bolo R con il numero della marcia più
alta successiva nel Driver Information
Center (DIC) quando è consigliato
l'aumento di marcia per risparmiare carburante.
In alcune versioni l'indicazione di
cambio marcia viene visualizzata in
modalità a comparsa nel DIC.
Assistente alla guida ecoFlex 3 137.
Servosterzo
Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del si‐stema. Quando il sistema si è raffred‐ dato, la spia si spegne.
Sistema Start-stop 3 179.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ) si illumina in verde o lam‐
peggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo Il sistema rileva un cambio acciden‐
tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure

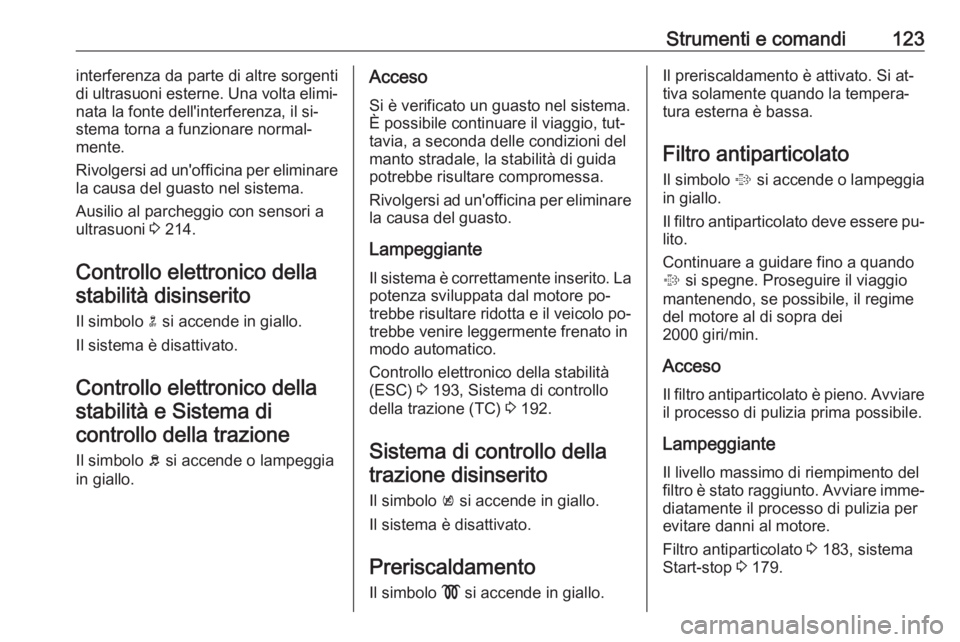

Strumenti e comandi123interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 214.
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità
(ESC) 3 193, Sistema di controllo
della trazione (TC) 3 192.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
PreriscaldamentoIl simbolo ! si accende in giallo.Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐
lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso
Il filtro antiparticolato è pieno. Avviare il processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 183, sistema
Start-stop 3 179.

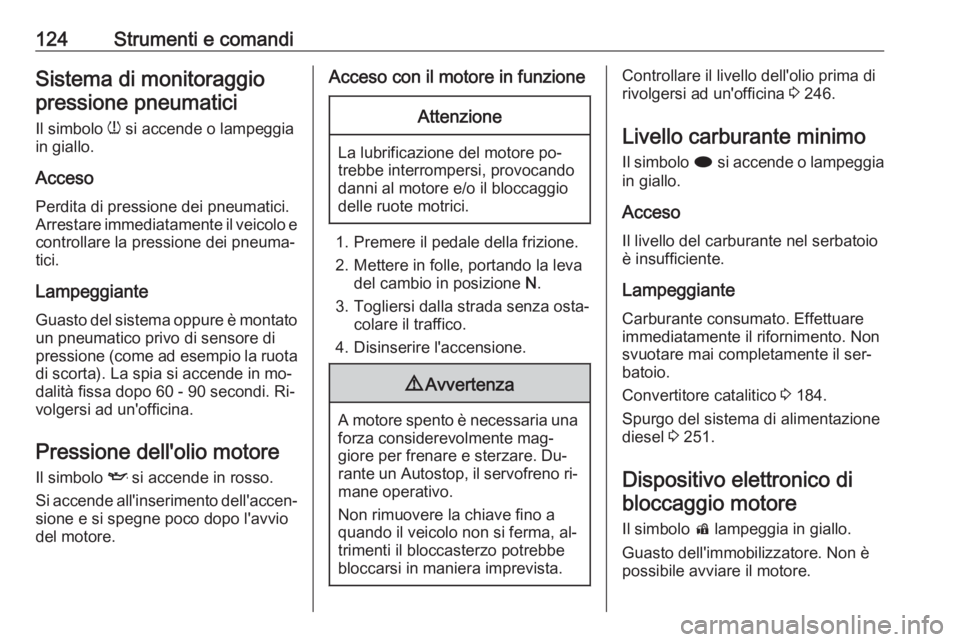

124Strumenti e comandiSistema di monitoraggiopressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore dipressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐ volgersi ad un'officina.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 246.
Livello carburante minimo Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 184.
Spurgo del sistema di alimentazione
diesel 3 251.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.

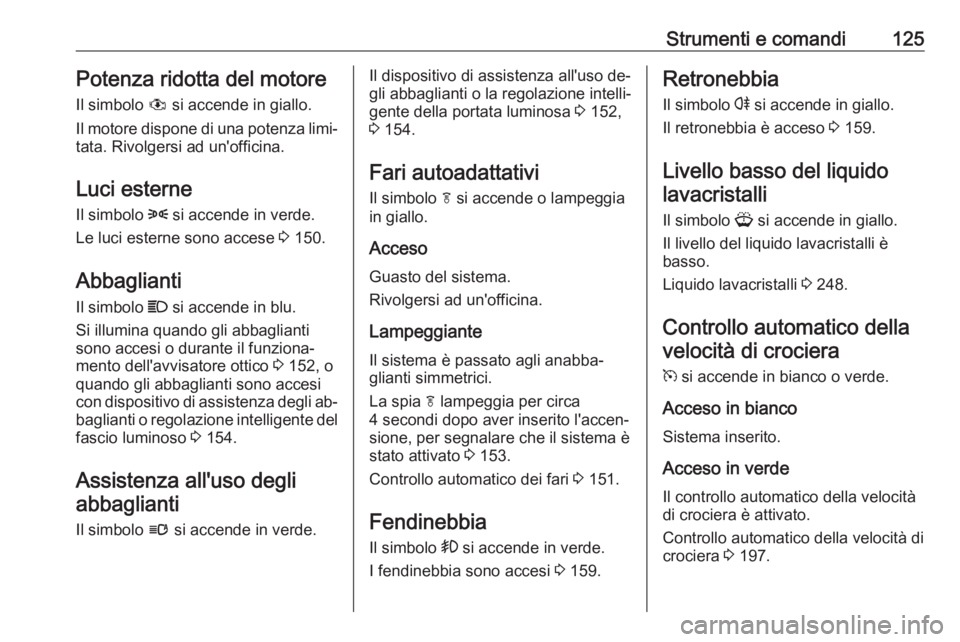

Strumenti e comandi125Potenza ridotta del motoreIl simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 150.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 152, o
quando gli abbaglianti sono accesi
con dispositivo di assistenza degli ab‐ baglianti o regolazione intelligente delfascio luminoso 3 154.
Assistenza all'uso degli abbaglianti
Il simbolo l si accende in verde.Il dispositivo di assistenza all'uso de‐
gli abbaglianti o la regolazione intelli‐
gente della portata luminosa 3 152,
3 154.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è stato attivato 3 153.
Controllo automatico dei fari 3 151.
Fendinebbia
Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 159.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 159.
Livello basso del liquido lavacristalli
Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è
basso.
Liquido lavacristalli 3 248.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 197.

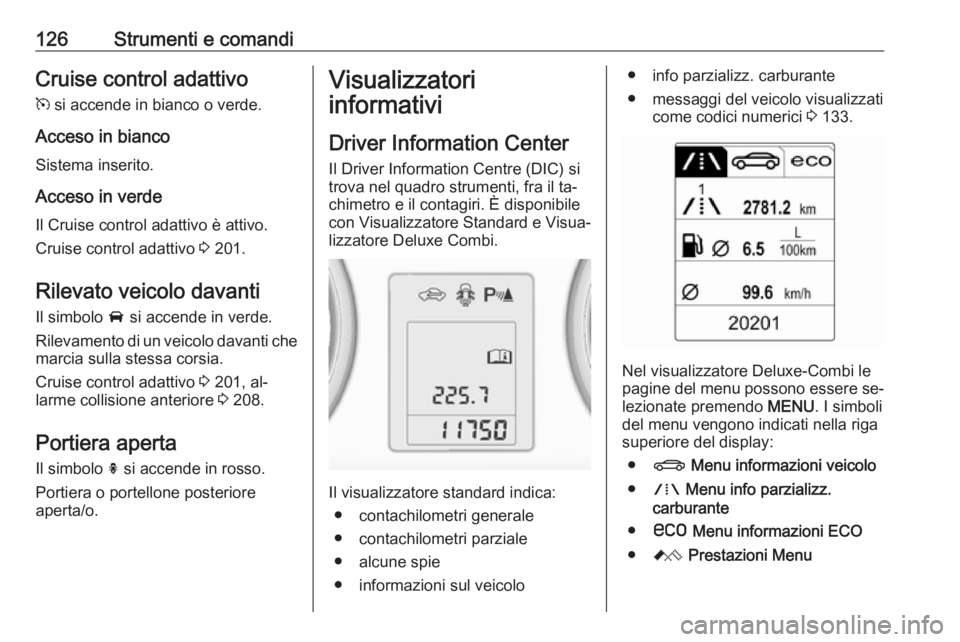

126Strumenti e comandiCruise control adattivo
m si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde
Il Cruise control adattivo è attivo.
Cruise control adattivo 3 201.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Rilevamento di un veicolo davanti che marcia sulla stessa corsia.
Cruise control adattivo 3 201, al‐
larme collisione anteriore 3 208.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Centre (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile
con Visualizzatore Standard e Visua‐
lizzatore Deluxe Combi.
Il visualizzatore standard indica:
● contachilometri generale
● contachilometri parziale
● alcune spie
● informazioni sul veicolo
● info parzializz. carburante
● messaggi del veicolo visualizzati come codici numerici 3 133.
Nel visualizzatore Deluxe-Combi le
pagine del menu possono essere se‐
lezionate premendo MENU. I simboli
del menu vengono indicati nella riga
superiore del display:
● X Menu informazioni veicolo
● W Menu info parzializz.
carburante
● s Menu informazioni ECO
● C Prestazioni Menu

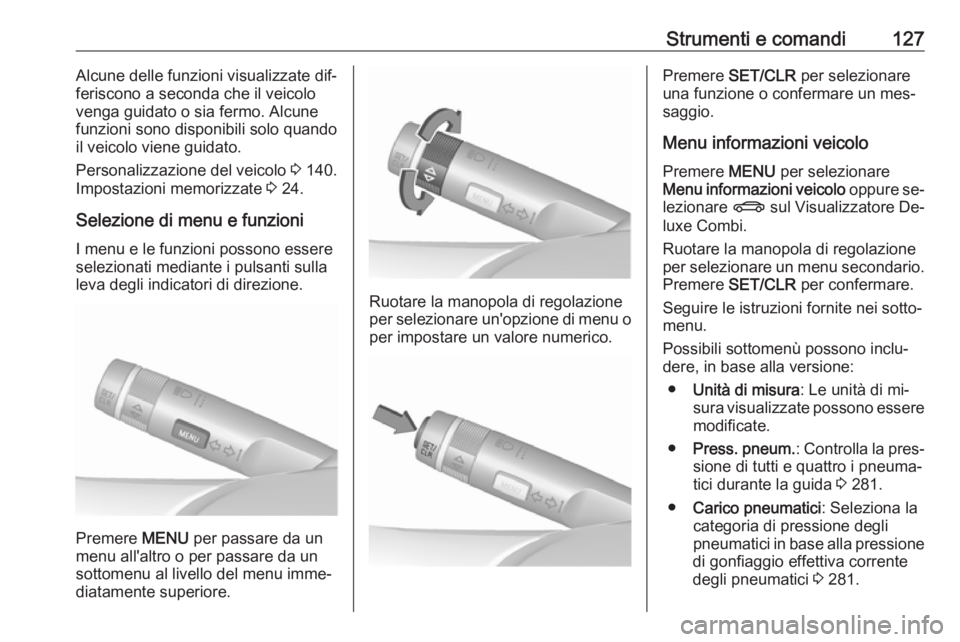

Strumenti e comandi127Alcune delle funzioni visualizzate dif‐
feriscono a seconda che il veicolo venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 140.
Impostazioni memorizzate 3 24.
Selezione di menu e funzioni
I menu e le funzioni possono essere selezionati mediante i pulsanti sullaleva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o confermare un mes‐ saggio.
Menu informazioni veicolo Premere MENU per selezionare
Menu informazioni veicolo oppure se‐
lezionare X sul Visualizzatore De‐
luxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
Seguire le istruzioni fornite nei sotto‐
menu.
Possibili sottomenù possono inclu‐
dere, in base alla versione:
● Unità di misura : Le unità di mi‐
sura visualizzate possono essere modificate.
● Press. pneum. : Controlla la pres‐
sione di tutti e quattro i pneuma‐ tici durante la guida 3 281.
● Carico pneumatici : Seleziona la
categoria di pressione degli
pneumatici in base alla pressione
di gonfiaggio effettiva corrente
degli pneumatici 3 281.

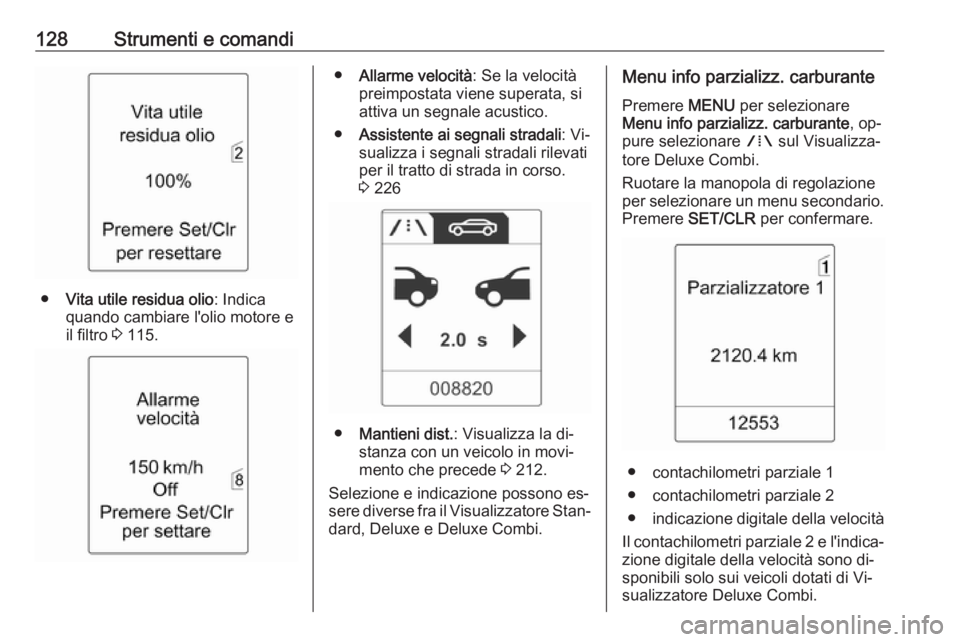

128Strumenti e comandi
●Vita utile residua olio : Indica
quando cambiare l'olio motore e
il filtro 3 115.
● Allarme velocità : Se la velocità
preimpostata viene superata, si
attiva un segnale acustico.
● Assistente ai segnali stradali : Vi‐
sualizza i segnali stradali rilevati
per il tratto di strada in corso.
3 226
● Mantieni dist. : Visualizza la di‐
stanza con un veicolo in movi‐
mento che precede 3 212.
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore Stan‐ dard, Deluxe e Deluxe Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante , op‐
pure selezionare W sul Visualizza‐
tore Deluxe Combi.
Ruotare la manopola di regolazione per selezionare un menu secondario. Premere SET/CLR per confermare.
● contachilometri parziale 1
● contachilometri parziale 2
● indicazione digitale della velocità
Il contachilometri parziale 2 e l'indica‐ zione digitale della velocità sono di‐sponibili solo sui veicoli dotati di Vi‐sualizzatore Deluxe Combi.
