OPEL ASTRA J 2016 Manuel d'utilisation (in French)

Rangement89
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Si le recouvrement réglable en hau‐
teur est installé en position médiane
ou supérieure, le cache-bagages
peut être rangé en dessous.
Cache réglable en hauteur 3 90.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les sangles de retenue au
hayon.
Sports tourer
Fermeture
Tirer le cache vers l'arrière en utilisant la poignée jusqu'à ce qu'il s'engage
dans les logements latéraux.
Ouverture
Tirer la poignée à l'extrémité du cache sur l'arrière et vers le bas. Il s'enroule
automatiquement.
Cache en position haute
Abaisser la poignée à l'extrémité du
cache. L'arrière du cache est guidé
automatiquement vers le haut.

90RangementDépose
Ouvrir le cache-bagages.
Relever le levier de déverrouillage sur
le côté droit et le maintenir. Lever le
cache-bagages en commençant par
la droite et le sortir de ses logements.
Une fois retiré, le cache peut être
rangé sous le recouvrement de plan‐ cher arrière comme illustré.
Recouvrement des rangements dans
le plancher arrière 3 90.
Pose
Mettre le cache-bagages à gauche
dans le logement, tirer le levier de dé‐ verrouillage vers le haut et le tenir ;
mettre le cache-bagages à droite et
l'encliqueter.
Recouvrement des
rangements dans leplancher arrière
Recouvrement de plancher
arrière, modèle bi-corps 3 portes
et bi-corps 5 portes
Le couvercle de plancher arrière peut être soulevé. Faire glisser la boucle
dans le crochet sur le côté inférieur du
cache-bagages.

Rangement91Avertissement
Utiliser uniquement le crochet
pour installer le recouvrement de
plancher arrière et le recouvre‐
ment réglable en hauteur.
Recouvrement réglable en
hauteur, modèle bi-corps
3 portes et bi-corps 5 portes
Le recouvrement réglable en hauteur
peut être installé dans trois positions:
● juste au-dessus du revêtement de plancher arrière ( 1)
● en position médiane ( 2)
● en position supérieure ( 3)Avertissement
Vérifier que les bords avant et ar‐
rière du recouvrement réglable en
hauteur sont fixés au même ni‐
veau.
Relever
Pour relever le recouvrement à un ni‐ veau supérieur, tirer la boucle vers
l'arrière et soulever le bord arrière du
recouvrement sur les supports cor‐
respondants.
Abaisser
Pour abaisser le recouvrement, tirer
la sangle vers l'arrière tout en abais‐
sant le centre avant du recouvrement.

92RangementAvertissement
Ne pas abaisser le recouvrement
réglable en hauteur 1 dans les vé‐
hicules équipés de subwoofer. Le
subwoofer pourrait être endom‐ magé.
Remarque
● En cas de montage en position 2 ou 3, l'espace compris entre le
recouvrement du plancher et le
recouvrement réglable en hau‐
teur peut être utilisé comme com‐ partiment de rangement.
● Le recouvrement réglable en hauteur peut être relevé et accro‐ché grâce à la sangle quand il est
monté en position 1 ou 2.
● En cas de montage en position 2, une surface de chargement
quasiment plate peut être obte‐
nue quand les dossiers de siège
arrière sont rabattus.
● L'ouverture des couvercles laté‐ raux (p. ex. pour remplacer les
ampoules de feu arrière) est uni‐
quement possible avec le recou‐
vrement réglable en hauteur in‐
stallé en position 1 ou 2.Avertissement
Le recouvrement réglable en hau‐
teur peut supporter une charge ne
dépassant pas 100 kg.
Recouvrement de plancher
arrière, Sports tourer
Soulever le recouvrement de plan‐
cher arrière en tirant la poignée. Ra‐
battre le recouvrement et le placer
derrière les sièges arrière.
Le compartiment de rangement sous le recouvrement du plancher arrière
peut être divisé par une barre.
Insérer la barre dans les logements
sur les parois latérales.
Avertissement
Insérer la barre dans le logement
le plus en arrière lors du transport d'objets lourds dans le coffre. Si‐
non, le recouvrement du plancher
arrière peut subir des dommages.

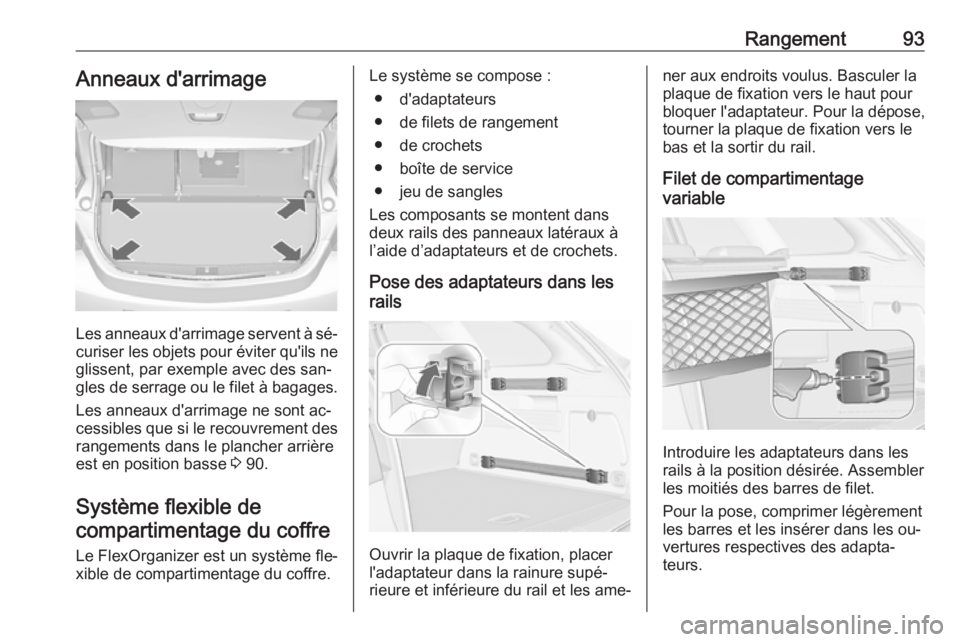

Rangement93Anneaux d'arrimage
Les anneaux d'arrimage servent à sé‐curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐
gles de serrage ou le filet à bagages.
Les anneaux d'arrimage ne sont ac‐
cessibles que si le recouvrement des
rangements dans le plancher arrière
est en position basse 3 90.
Système flexible de
compartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose :
● d'adaptateurs
● de filets de rangement
● de crochets
● boîte de service
● jeu de sangles
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.

94RangementPour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles su‐
périeures de la boîte dans les cro‐
chets depuis le haut.

Rangement95

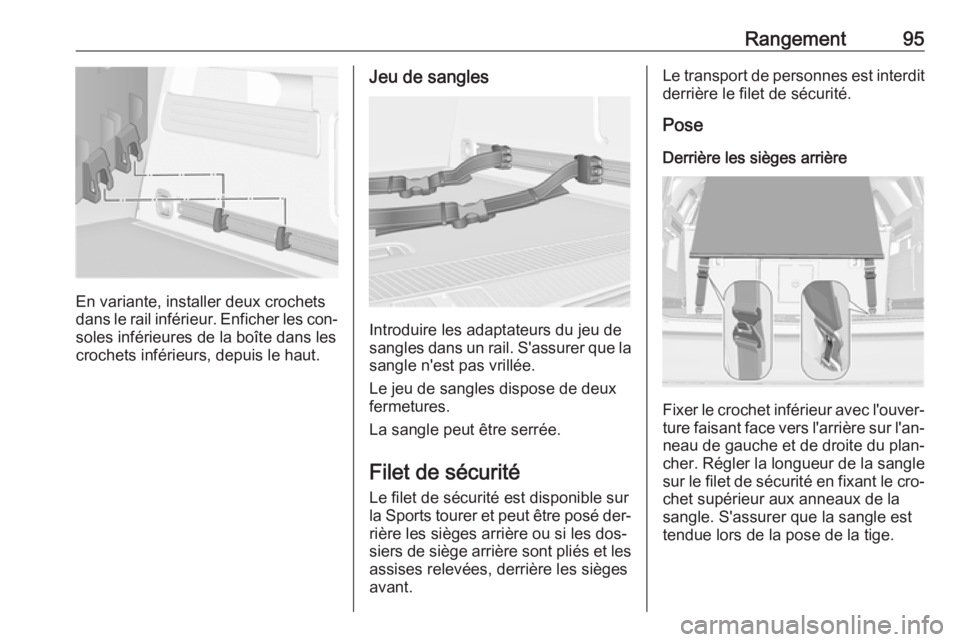

En variante, installer deux crochets
dans le rail inférieur. Enficher les con‐
soles inférieures de la boîte dans les
crochets inférieurs, depuis le haut.
Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Le filet de sécurité est disponible sur
la Sports tourer et peut être posé der‐ rière les sièges arrière ou si les dos‐
siers de siège arrière sont pliés et les assises relevées, derrière les sièges
avant.
Le transport de personnes est interdit
derrière le filet de sécurité.
Pose
Derrière les sièges arrière
Fixer le crochet inférieur avec l'ouver‐ ture faisant face vers l'arrière sur l'an‐
neau de gauche et de droite du plan‐
cher. Régler la longueur de la sangle
sur le filet de sécurité en fixant le cro‐
chet supérieur aux anneaux de la
sangle. S'assurer que la sangle est
tendue lors de la pose de la tige.

96RangementDerrière les sièges avant
Fixer la sangle aux anneaux sous
l'assise de siège arrière.
Replier les dossiers vers l'avant.
Pour obtenir une aire de chargement
plane, replier tout d'abord l'assise
avant de fixer le filet de sécurité. Dé‐
placer les sièges vers l'avant pour re‐ lâcher la tension, si besoin est.
Pose de la tige
Il y a deux ouvertures de pose sur le
cadre de toit : suspendre et engager
la tige du filet sur un côté, comprimer
la tige et suspendre et engager l'autre côté.
Coffre 3 84.
Démontage
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit. Dé‐
tacher les sangles des anneaux. Rou‐ ler le filet et le fixer avec une sangle.
Une fois retiré, le filet de sécurité peut
être rangé sous le recouvrement de
plancher arrière 3 90.
Triangle de présignalisation
Modèle bi-corps 3 portes, bi-
corps 5 portes
Ranger le triangle de présignalisation
dans l'espace situé derrière la sangle sur le côté droit du coffre.

Rangement97Sports tourer
Replier les sangles. Ranger le tri‐
angle de présignalisation dans l'es‐
pace situé derrière les sangles sur
face intérieure du hayon.
Tri-corps 4 portes
Ranger le triangle de présignalisation
dans le renfoncement sur le côté gau‐ che du coffre.
Trousse de secours
Modèle 5 portes
Ranger la trousse de secours dans le
compartiment de rangement, derrière le triangle de pré-signalisation.
Avant la première utilisation, pousser
le garnissage vers l'extérieur au ni‐
veau de la ligne perforée. Replier alors le garnissage vers l'extérieur
afin d'avoir accès à l'espace de ran‐ gement.

98RangementModèle 3 portes
Ranger la trousse de secours dans le
compartiment de rangement, derrière le triangle de pré-signalisation.
Utiliser les renfoncements pour re‐
plier le cache.
La trousse de secours peut être ran‐
gée, en fonction de l'équipement,
dans le rangement à l'arrière 3 88.
Sports tourer
Replier la sangle. Ranger la trousse
de secours dans l'espace derrière la
sangle sur la face intérieure du
hayon.
Tri-corps 4 portes
Ranger la trousse de secours dans
l'espace situé derrière le filet sur le
côté droit du coffre.
