Instruments et commandes129de temps moyen. Suivre les
instructions données dans le
sous-menu.
● Temp liq refroid : Affichage de la
température du liquide de refroi‐
dissement.
● Volt. batterie : Affichage de la
tension de batterie du véhicule.
Affichage d'informations graphique, affichaged'informations couleurs
Selon la configuration du véhicule,
celui-ci est doté d'un affichage gra‐
phique des informations ou d'un affi‐
chage d'informations en couleur. L'af‐
fichage d'informations est situé dans
le tableau de bord, au-dessus de l'In‐ fotainment System.Affichage graphique des
informations
Selon l'Infotainment System, l'affi‐
chage d'informations graphique est
disponible en deux versions.
L'affichage d'informations graphique indique :
● l'heure 3 107
● la température extérieure 3 107
● la date 3 107
● Infotainment System, voir la des‐
cription dans le manuel de l'Info‐
tainment System
● les réglages de personnalisation du véhicule 3 138

130Instruments et commandesAffichage d'informations en
couleur
L'affichage d'informations couleurs
indique en couleurs :
● l'heure 3 107
● la température extérieure 3 107
● la date 3 107
● Infotainment System, voir la des‐
cription dans le manuel de l'Info‐
tainment System
● navigation, voir la description dans le manuel de l'infotainment
system
● les réglages du système
● les messages du véhicule 3 131
● les réglages de personnalisation du véhicule 3 138
Les informations affichées et la ma‐
nière dont elles sont affichées dépen‐ dent de l'équipement du véhicule etdes réglages.
Sélection des menus et des
réglages
Les menus et réglages sont accessi‐bles via l'affichage.Les sélections sont effectuées via :
● les menus
● les boutons de fonction et le bou‐
ton rotatif multifonction de l'Info‐
tainment System
Sélection avec l’Infotainment System
Sélectionner une fonction via les bou‐
tons de l'Infotainment System. Le
menu de la fonction sélectionnée est
affiché.
Le bouton rotatif multifonction est uti‐
lisé pour sélectionner un élément et
pour confirmer.

Instruments et commandes131Bouton multifonction
Le bouton multifonction est l'élément
de commande central des menus :
Tourner ● pour mettre une option de menu en surbrillance
● pour régler une valeur numérique
ou pour afficher une option de
menu
Enfoncer (la bague extérieure) ● pour sélectionner ou activer l'op‐ tion mise en surbrillance
● pour confirmer une valeur définie
● pour allumer/éteindre un sys‐ tème
BACK
Appuyer sur BACK pour :
● quitter un menu sans modifier les
réglages
● revenir à un niveau de menu supérieur à partir d'un sous-
menu
● supprimer le dernier caractère dans une série de caractèresEnfoncer et maintenir BACK pendant
quelques secondes pour effacer l'en‐ semble de la saisie.
Personnalisation du véhicule 3 138.
Réglages mémorisés 3 23.
Contrôleur pour smartphone
Le contrôleur smartphone permet à
un téléphone intelligent (smartphone) d'accéder aux données du véhicule
via une connexion Bluetooth ou
WLAN. Ces données peuvent être af‐
fichées et analysées sur le smart‐
phone.Messages du véhicule
Les messages sont principalement
affichés dans le centre d'informations
du conducteur (DIC). Dans certains
cas, ils s'accompagnent d'un signal
sonore d'avertissement.
Enfoncer le bouton SET/CLR,
MENU ou tourner la molette de ré‐
glage pour confirmer un message.

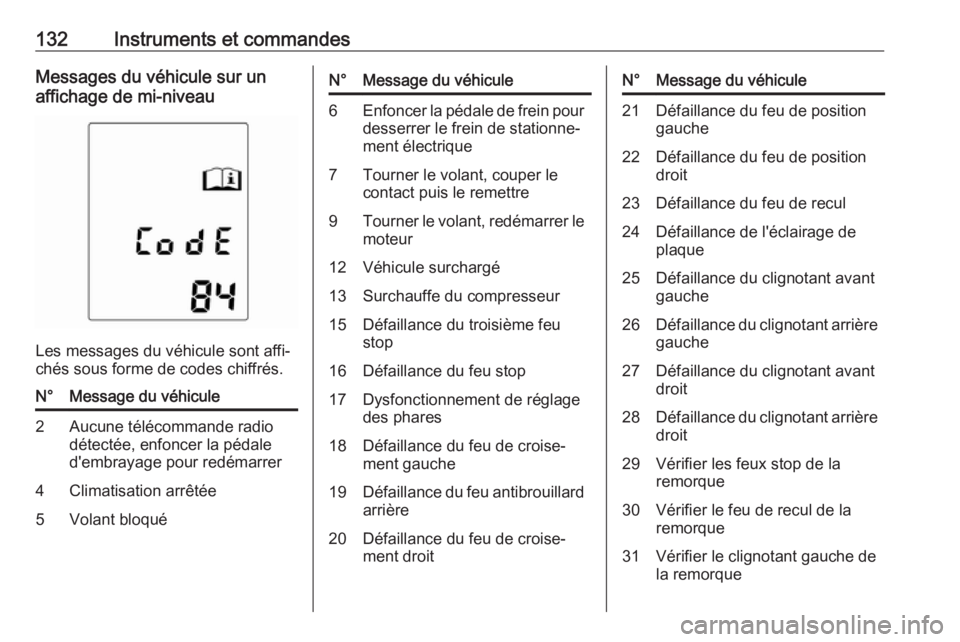

132Instruments et commandesMessages du véhicule sur un
affichage de mi-niveau
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule2Aucune télécommande radio
détectée, enfoncer la pédale
d'embrayage pour redémarrer4Climatisation arrêtée5Volant bloquéN°Message du véhicule6Enfoncer la pédale de frein pour
desserrer le frein de stationne‐
ment électrique7Tourner le volant, couper le
contact puis le remettre9Tourner le volant, redémarrer le moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droitN°Message du véhicule21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gauche26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit29Vérifier les feux stop de la
remorque30Vérifier le feu de recul de la
remorque31Vérifier le clignotant gauche de
la remorque

Instruments et commandes133N°Message du véhicule32Vérifier le clignotant droit de la
remorque33Vérifier le feu antibrouillard
arrière de la remorque34Vérifier les feux arrière de la
remorque35Remplacer la pile de la télécom‐
mande radio48Nettoyer le détecteur de zone
d'angle mort49Avertissement de franchisse‐
ment de ligne non disponible53Serrer le bouchon de remplis‐
sage de carburant54Eau dans le filtre à gazole
(diesel)55Le filtre à particules est plein
3 18056Déséquilibre des pressions de
gonflage sur l'essieu avantN°Message du véhicule57Déséquilibre des pressions de
gonflage sur l'essieu arrière58Pneus sans capteur TPMS
détectés59Ouvrir puis fermer la vitre du
conducteur60Ouvrir puis fermer la vitre du
passager avant61Ouvrir puis fermer la vitre
arrière gauche62Ouvrir puis fermer la vitre
arrière droite65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistée69Maintenance de la suspensionN°Message du véhicule70Maintenance du système de
contrôle d'assiette71Maintenance de l'essieu arrière74Maintenance de l'AFL75Maintenance de la climatisation76Entretenir le détecteur de zone
d'angle mort77Maintenance du système
d'avertissement de franchisse‐
ment de ligne79Appoint d'huile moteur81Maintenance de la transmission82Changer prochainement l'huile
moteur83Maintenance du régulateur de
vitesse adaptatif84La puissance du moteur est
réduite89Entretien du véhicule sous peu

134Instruments et commandesN°Message du véhicule94Passer en position de station‐
nement avant de quitter le
véhicule95Maintenance d'airbag128Capot ouvert134Défaillance de l'aide au station‐ nement, nettoyer le pare-chocs136Entretien de l'aide au stationne‐
ment145Vérifier le niveau de liquide de
lave-glace174Batterie du véhicule faible258Aide au stationnement désac‐
tivéeMessages du véhicule sur un
affichage de combiné de niveau
supérieur
Les messages du véhicule sont affi‐
chés sous forme de textes. Suivre les instructions données dans les mes‐
sages.
Le système affiche des messages re‐
latifs aux domaines suivants :
● niveaux des liquides
● alarme antivol
● freins
● systèmes d'entraînement
● systèmes de contrôle de con‐ duite
● régulateur de vitesse
● systèmes de détection d'obsta‐ cles
● éclairage, remplacement d'am‐ poules
● système d'essuie-glace/lave- glace
● portes, vitres
● télécommande radio
● ceintures de sécurité
● systèmes d'airbags
● moteur et boîte de vitesses
● pression des pneus
● filtre à particules (pour diesel)
● état de la batterie du véhicule
Messages du véhicule sur
l'affichage d'informations
couleurs
Certains messages importants appa‐
raissent en plus sur l'affichage d'in‐
formations couleurs. Appuyer sur le
bouton multifonction pour confirmer
un message. Certains messages
n'apparaissent que pendant quel‐
ques secondes.

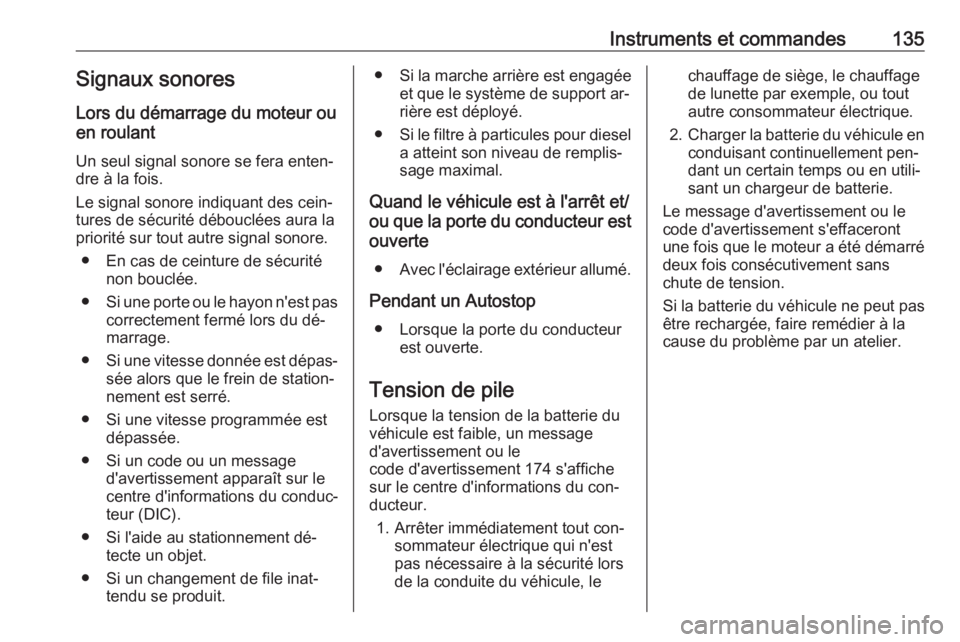

Instruments et commandes135Signaux sonores
Lors du démarrage du moteur ou
en roulant
Un seul signal sonore se fera enten‐
dre à la fois.
Le signal sonore indiquant des cein‐ tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
● En cas de ceinture de sécurité non bouclée.
● Si une porte ou le hayon n'est pas
correctement fermé lors du dé‐
marrage.
● Si une vitesse donnée est dépas‐
sée alors que le frein de station‐nement est serré.
● Si une vitesse programmée est dépassée.
● Si un code ou un message d'avertissement apparaît sur le
centre d'informations du conduc‐
teur (DIC).
● Si l'aide au stationnement dé‐ tecte un objet.
● Si un changement de file inat‐ tendu se produit.●Si la marche arrière est engagée
et que le système de support ar‐
rière est déployé.
● Si le filtre à particules pour diesel
a atteint son niveau de remplis‐
sage maximal.
Quand le véhicule est à l'arrêt et/
ou que la porte du conducteur est
ouverte
● Avec l'éclairage extérieur allumé.
Pendant un Autostop ● Lorsque la porte du conducteur est ouverte.
Tension de pile
Lorsque la tension de la batterie du
véhicule est faible, un message
d'avertissement ou le
code d'avertissement 174 s'affiche
sur le centre d'informations du con‐
ducteur.
1. Arrêter immédiatement tout con‐ sommateur électrique qui n'est
pas nécessaire à la sécurité lors
de la conduite du véhicule, lechauffage de siège, le chauffage
de lunette par exemple, ou tout
autre consommateur électrique.
2. Charger la batterie du véhicule en
conduisant continuellement pen‐
dant un certain temps ou en utili‐
sant un chargeur de batterie.
Le message d'avertissement ou le
code d'avertissement s'effaceront
une fois que le moteur a été démarré deux fois consécutivement sans
chute de tension.
Si la batterie du véhicule ne peut pas être rechargée, faire remédier à la
cause du problème par un atelier.

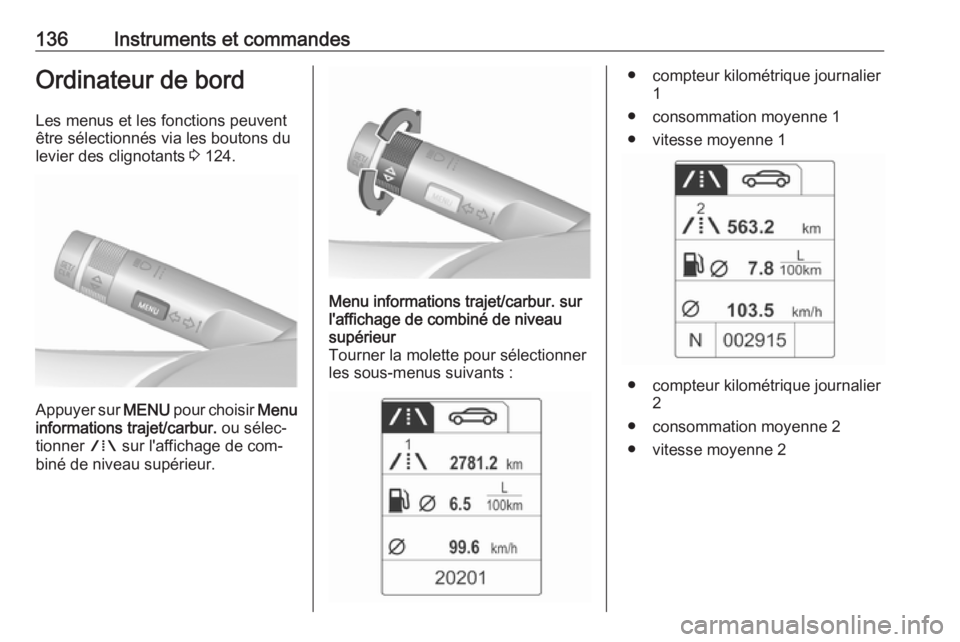

136Instruments et commandesOrdinateur de bordLes menus et les fonctions peuvent
être sélectionnés via les boutons du
levier des clignotants 3 124.
Appuyer sur MENU pour choisir Menu
informations trajet/carbur. ou sélec‐
tionner W sur l'affichage de com‐
biné de niveau supérieur.
Menu informations trajet/carbur. sur
l'affichage de combiné de niveau
supérieur
Tourner la molette pour sélectionner
les sous-menus suivants :● compteur kilométrique journalier 1
● consommation moyenne 1
● vitesse moyenne 1
● compteur kilométrique journalier 2
● consommation moyenne 2
● vitesse moyenne 2

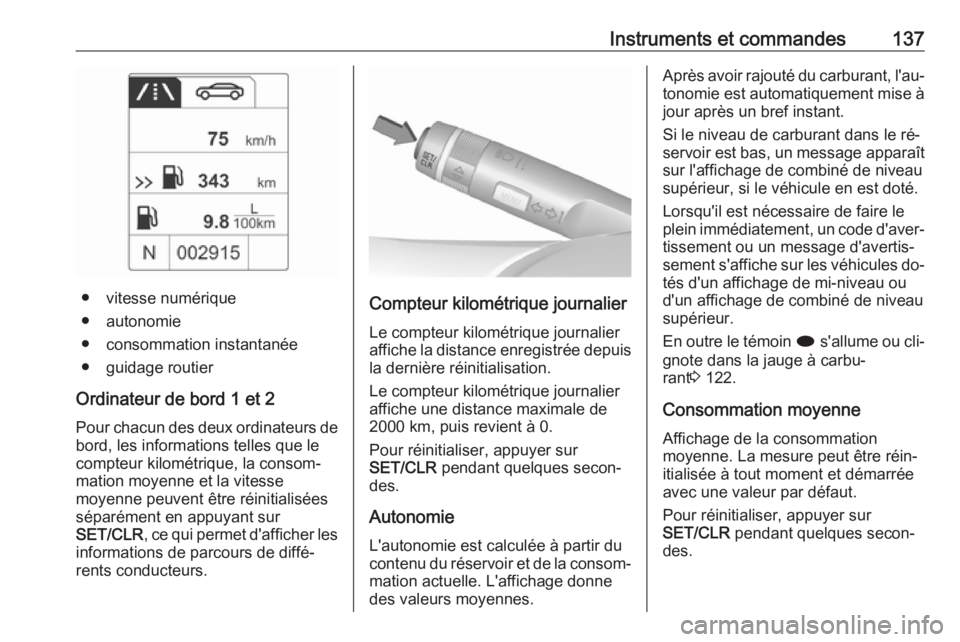

Instruments et commandes137
● vitesse numérique
● autonomie
● consommation instantanée
● guidage routier
Ordinateur de bord 1 et 2 Pour chacun des deux ordinateurs de
bord, les informations telles que le
compteur kilométrique, la consom‐
mation moyenne et la vitesse
moyenne peuvent être réinitialisées séparément en appuyant sur
SET/CLR , ce qui permet d'afficher les
informations de parcours de diffé‐
rents conducteurs.Compteur kilométrique journalier
Le compteur kilométrique journalieraffiche la distance enregistrée depuis
la dernière réinitialisation.
Le compteur kilométrique journalier
affiche une distance maximale de
2000 km, puis revient à 0.
Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des.
Autonomie L'autonomie est calculée à partir du
contenu du réservoir et de la consom‐ mation actuelle. L'affichage donnedes valeurs moyennes.
Après avoir rajouté du carburant, l'au‐ tonomie est automatiquement mise à
jour après un bref instant.
Si le niveau de carburant dans le ré‐
servoir est bas, un message apparaît
sur l'affichage de combiné de niveau
supérieur, si le véhicule en est doté.
Lorsqu'il est nécessaire de faire le
plein immédiatement, un code d'aver‐
tissement ou un message d'avertis‐
sement s'affiche sur les véhicules do‐ tés d'un affichage de mi-niveau ou
d'un affichage de combiné de niveau
supérieur.
En outre le témoin i s'allume ou cli‐
gnote dans la jauge à carbu‐
rant 3 122.
Consommation moyenne
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.
Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des.

138Instruments et commandesConsommation instantanéeAffichage de la consommation instan‐
tanée.
Vitesse moyenne Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout
moment.
Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des.
Vitesse numérique Affichage numérique de la vitesse
instantanée.
Assistant de détection des
panneaux routiers
Indique les panneaux routiers détec‐
tés sur le tronçon de route actuel
3 223.
Guidage
Outre les informations de navigation
affichées sur l'affichage d'informa‐
tions en couleur, un guidage est éga‐
lement affiché sur le centre d'informa‐
tions du conducteur (DIC).Personnalisation du
véhicule
Le comportement du véhicule peut
être personnalisé en modifiant les ré‐
glages dans l'affichage d'informa‐
tions.
Certains réglages spécifiques à diffé‐
rents conducteurs peuvent être mé‐
morisés individuellement dans cha‐
cune des clés du véhicule. Réglages
mémorisés 3 23.
Selon l'équipement du véhicule et la
législation spécifique de certains
pays, certaines des fonctions décrites peuvent ne pas être disponibles.
Certaines fonctions sont uniquement
affichées ou activées quand le mo‐
teur tourne.
Réglages personnels dans
l'affichage d'informations
graphique
CD 400plus/CD 400/CD 300
Appuyer sur CONFIG. Le menu
Réglages est affiché.
