Näidikud ja juhtseadised109Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasiga töötamisel lülitub
süsteem gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 109.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
LPG . Märgutule 1 olek näitab
kehtivat töörežiimi.
1 off:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
5 korda ja
kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. DIC-il kuvatakse
teade.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Vedelgaasimootori kütus 3 220.

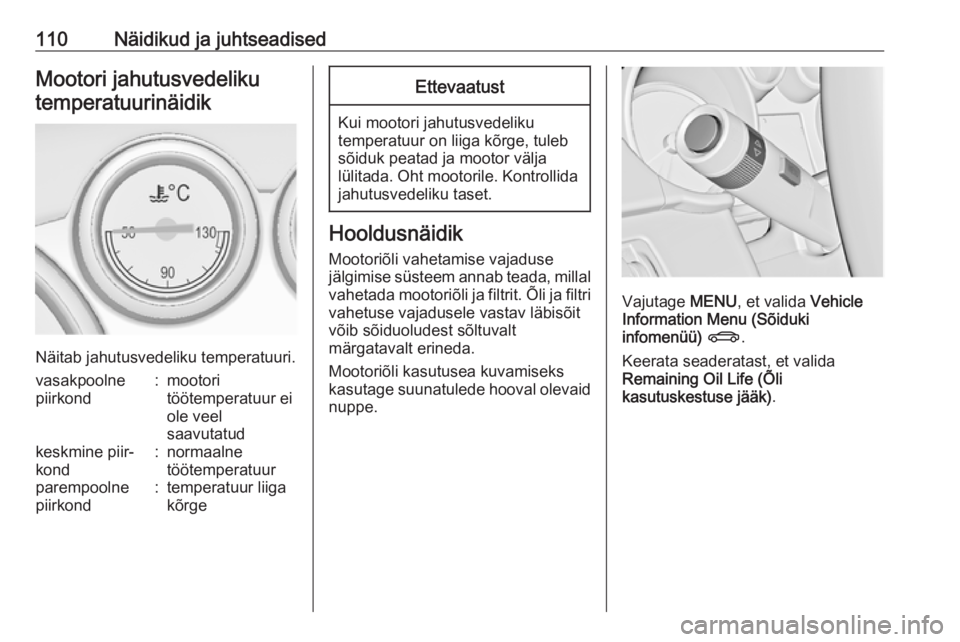

110Näidikud ja juhtseadisedMootori jahutusvedelikutemperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Mootoriõli kasutusea kuvamiseks
kasutage suunatulede hooval olevaid nuppe.
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) X .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .

Näidikud ja juhtseadised111

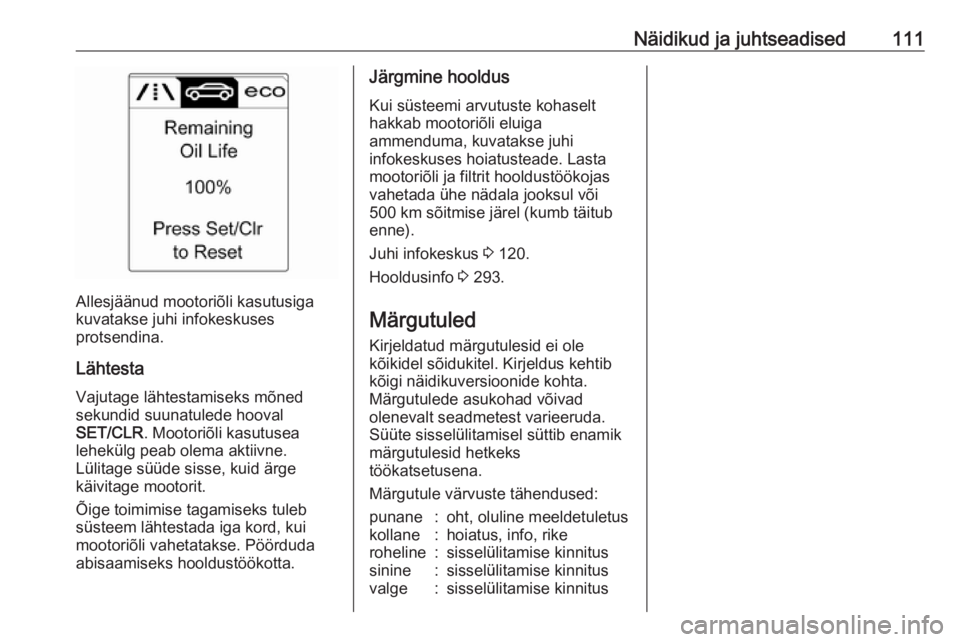

Allesjäänud mootoriõli kasutusiga
kuvatakse juhi infokeskuses
protsendina.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli kasutusea
lehekülg peab olema aktiivne.
Lülitage süüde sisse, kuid ärge
käivitage mootorit.
Õige toimimise tagamiseks tuleb süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 120.
Hooldusinfo 3 293.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

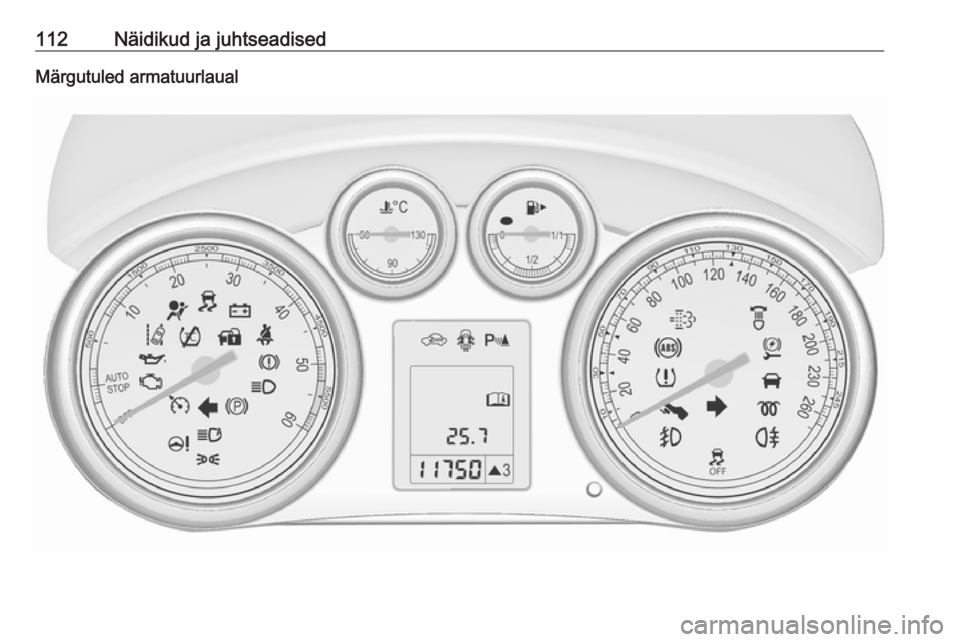

112Näidikud ja juhtseadisedMärgutuled armatuurlaual

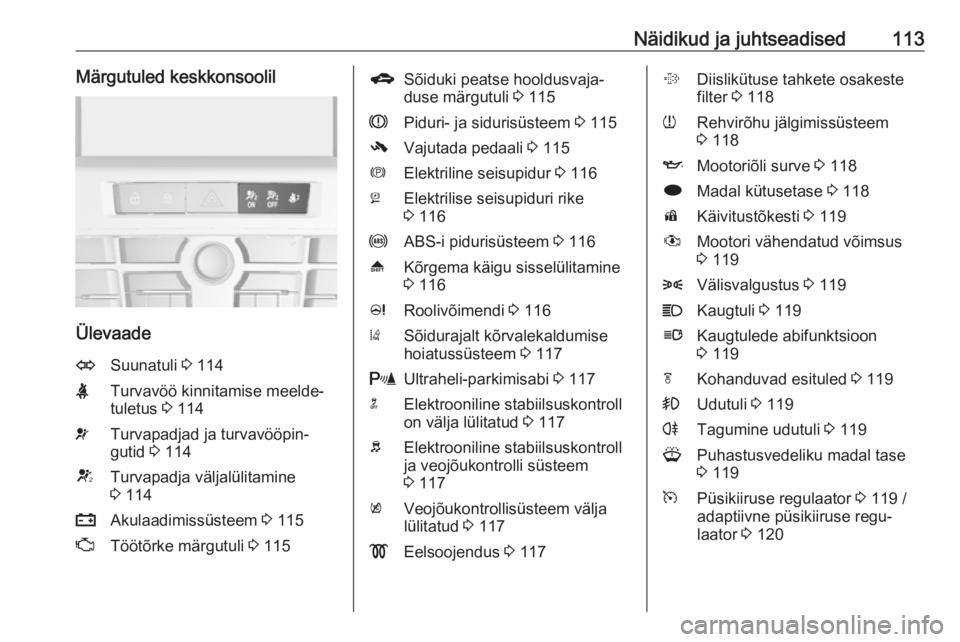

Näidikud ja juhtseadised113Märgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 114XTurvavöö kinnitamise meelde‐
tuletus 3 114vTurvapadjad ja turvavööpin‐
gutid 3 114VTurvapadja väljalülitamine
3 114pAkulaadimissüsteem 3 115ZTöötõrke märgutuli 3 115gSõiduki peatse hooldusvaja‐
duse märgutuli 3 115RPiduri- ja sidurisüsteem 3 115-Vajutada pedaali 3 115mElektriline seisupidur 3 116jElektrilise seisupiduri rike
3 116uABS-i pidurisüsteem 3 116[Kõrgema käigu sisselülitamine
3 116cRoolivõimendi 3 116)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 117rUltraheli-parkimisabi 3 117nElektrooniline stabiilsuskontroll
on välja lülitatud 3 117bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 117kVeojõukontrollisüsteem välja
lülitatud 3 117!Eelsoojendus 3 117%Diislikütuse tahkete osakeste
filter 3 118wRehvirõhu jälgimissüsteem
3 118IMootoriõli surve 3 118iMadal kütusetase 3 118dKäivitustõkesti 3 119#Mootori vähendatud võimsus
3 1198Välisvalgustus 3 119CKaugtuli 3 119lKaugtulede abifunktsioon
3 119fKohanduvad esituled 3 119>Udutuli 3 119rTagumine udutuli 3 119GPuhastusvedeliku madal tase
3 119mPüsikiiruse regulaator 3 119 /
adaptiivne püsikiiruse regu‐
laator 3 120

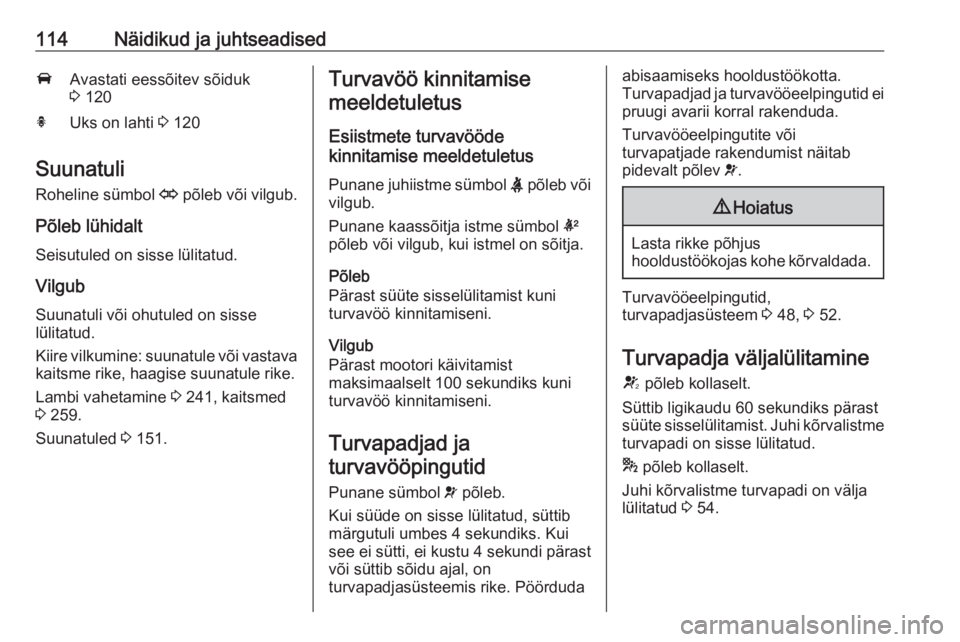

114Näidikud ja juhtseadisedAAvastati eessõitev sõiduk
3 120hUks on lahti 3 120
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 241, kaitsmed
3 259.
Suunatuled 3 151.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöördudaabisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 48, 3 52.
Turvapadja väljalülitamine V põleb kollaselt.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 54.

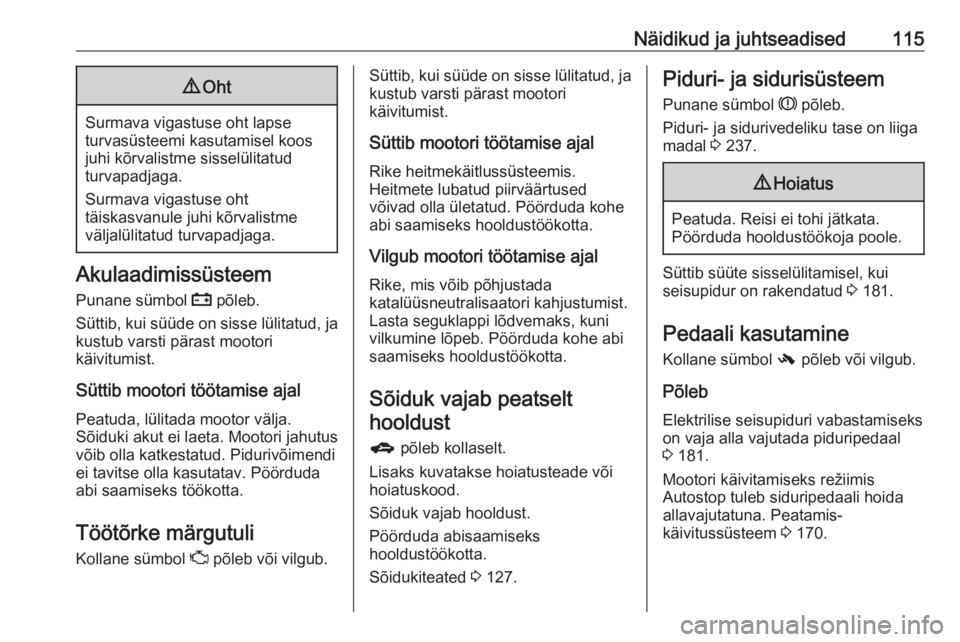

Näidikud ja juhtseadised1159Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 127.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 237.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 181.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 181.
Mootori käivitamiseks režiimis
Autostop tuleb siduripedaali hoida allavajutatuna. Peatamis-
käivitussüsteem 3 170.

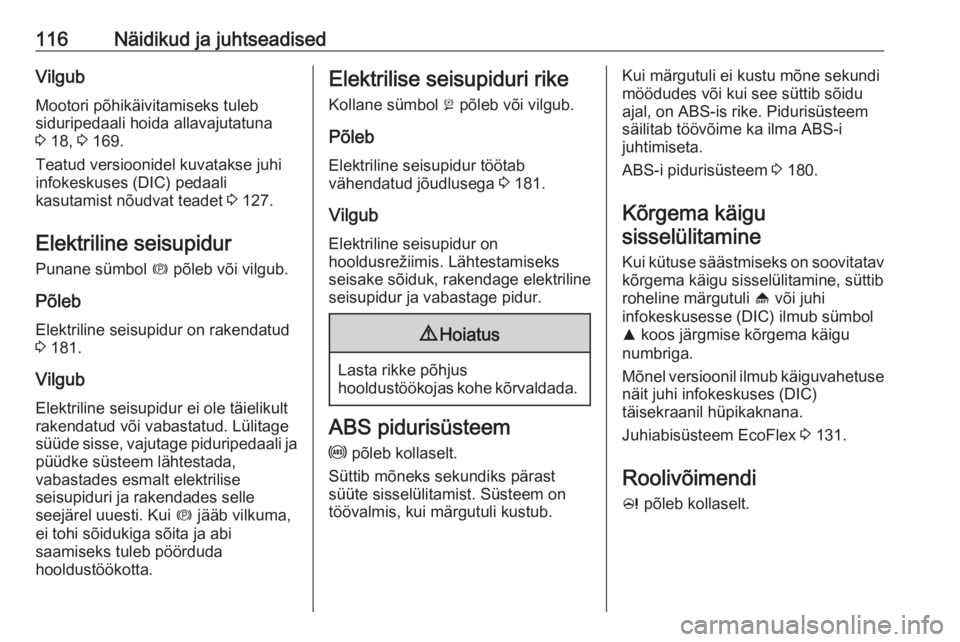

116Näidikud ja juhtseadisedVilgub
Mootori põhikäivitamiseks tuleb siduripedaali hoida allavajutatuna
3 18, 3 169.
Teatud versioonidel kuvatakse juhi
infokeskuses (DIC) pedaali
kasutamist nõudvat teadet 3 127.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 181.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud jõudlusega 3 181.
Vilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 180.
Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, süttib
roheline märgutuli [ või juhi
infokeskusesse (DIC) ilmub sümbol R koos järgmise kõrgema käigu
numbriga.
Mõnel versioonil ilmub käiguvahetuse
näit juhi infokeskuses (DIC)
täisekraanil hüpikaknana.
Juhiabisüsteem EcoFlex 3 131.
Roolivõimendi
c põleb kollaselt.

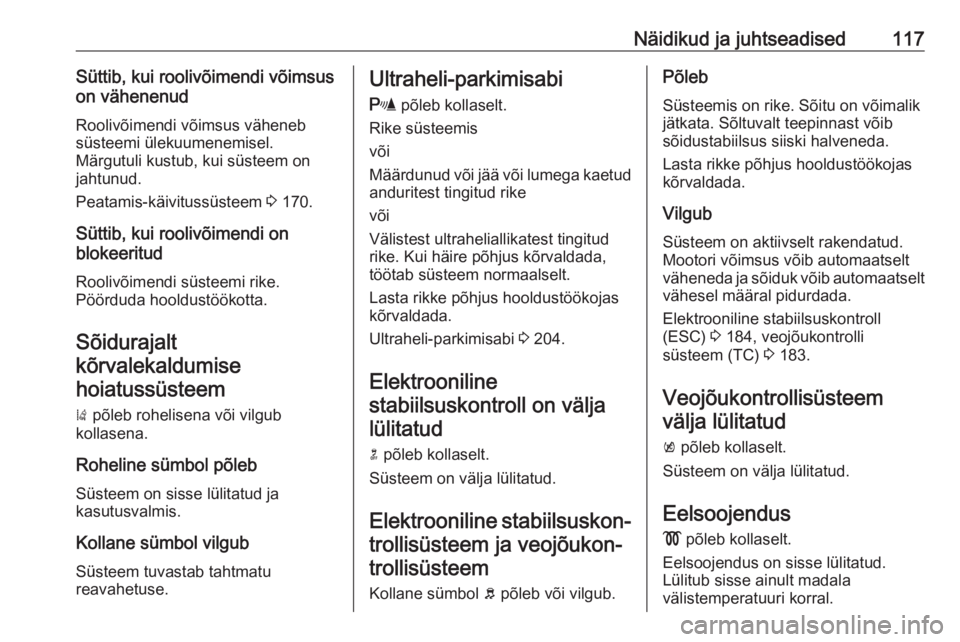

Näidikud ja juhtseadised117Süttib, kui roolivõimendi võimsus
on vähenenud
Roolivõimendi võimsus vähenebsüsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 170.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud
anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 204.
Elektrooniline
stabiilsuskontroll on välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.Põleb
Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
(ESC) 3 184, veojõukontrolli
süsteem (TC) 3 183.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.

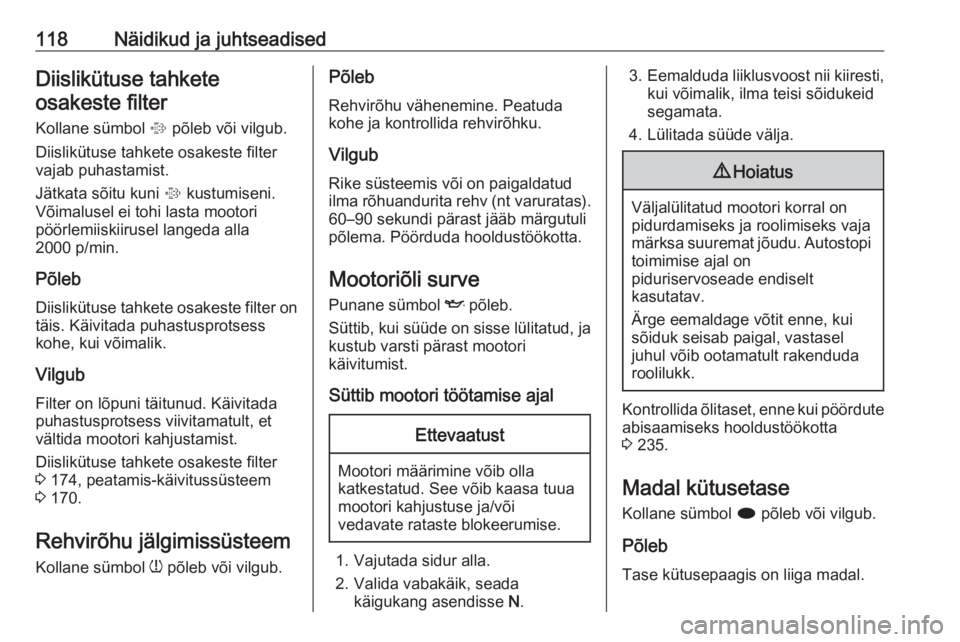

118Näidikud ja juhtseadisedDiislikütuse tahkete
osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
Põleb Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 174, peatamis-käivitussüsteem
3 170.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.Põleb
Rehvirõhu vähenemine. Peatuda kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv ( nt varuratas).
60–90 sekundi pärast jääb märgutuli põlema. Pöörduda hooldustöökotta.
Mootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 235.
Madal kütusetase Kollane sümbol i põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
