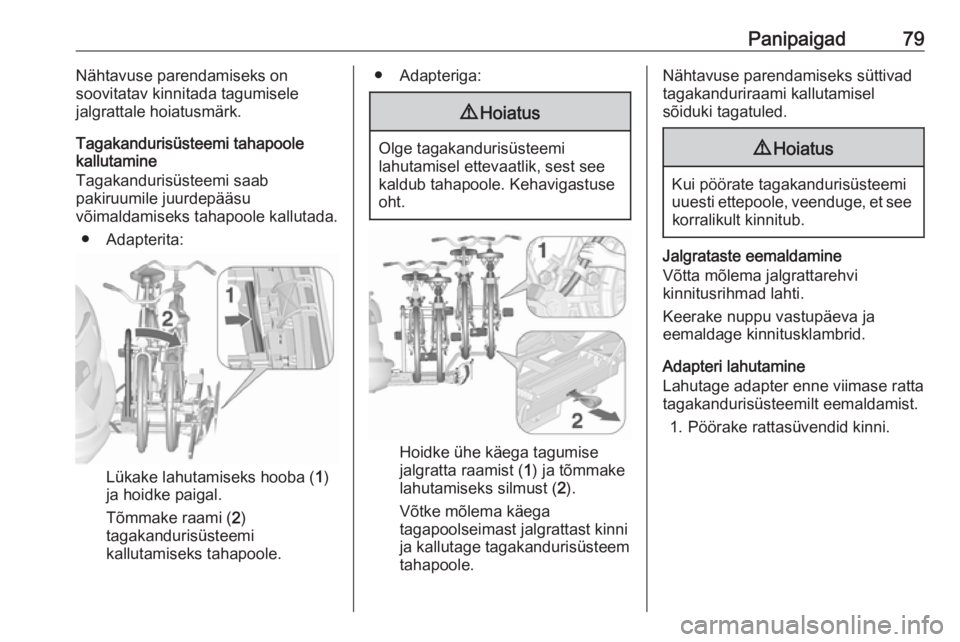

Panipaigad79Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba ( 1)
ja hoidke paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega tagumise
jalgratta raamist ( 1) ja tõmmake
lahutamiseks silmust ( 2).
Võtke mõlema käega
tagapoolseimast jalgrattast kinni
ja kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne viimase ratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.

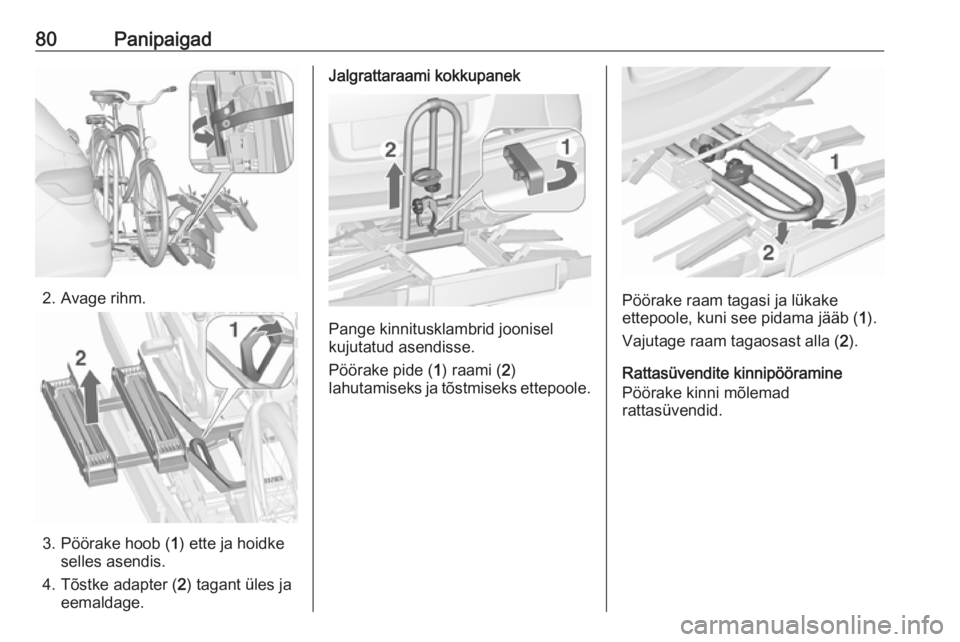

80Panipaigad
2. Avage rihm.
3. Pöörake hoob (1) ette ja hoidke
selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.
Jalgrattaraami kokkupanek
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks ettepoole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Rattasüvendite kinnipööramine
Pöörake kinni mõlemad
rattasüvendid.

Panipaigad81
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Tagatulede kinnipööramine
Pöörake kinni mõlemad tagatuled.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.

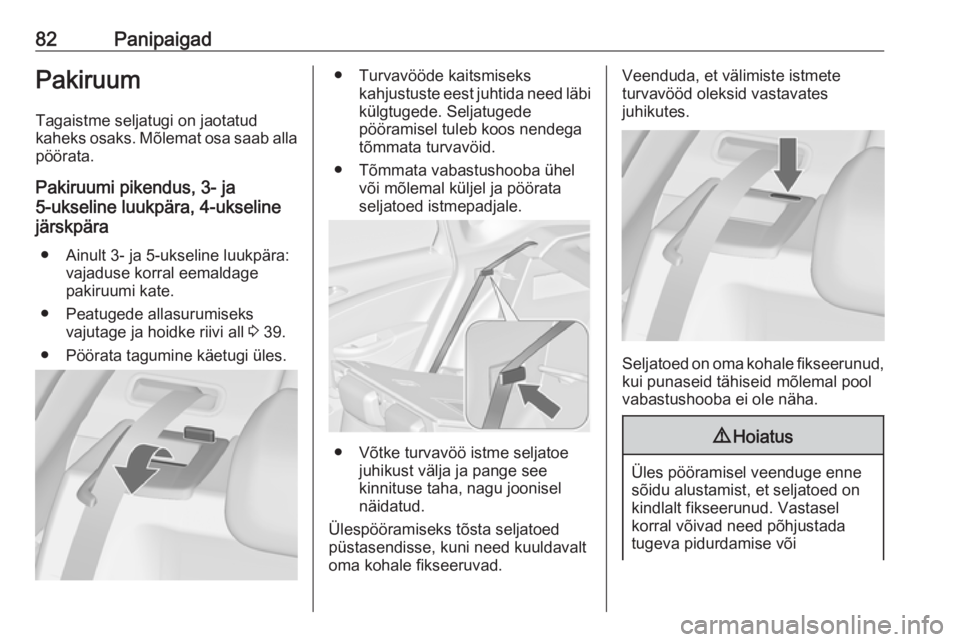

82PanipaigadPakiruumTagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Pakiruumi pikendus, 3- ja
5-ukseline luukpära, 4-ukseline
järskpära
● Ainult 3- ja 5-ukseline luukpära: vajaduse korral eemaldage
pakiruumi kate.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
● Pöörata tagumine käetugi üles.● Turvavööde kaitsmiseks kahjustuste eest juhtida need läbikülgtugede. Seljatugede
pööramisel tuleb koos nendega
tõmmata turvavöid.
● Tõmmata vabastushooba ühel või mõlemal küljel ja pöörataseljatoed istmepadjale.
● Võtke turvavöö istme seljatoe juhikust välja ja pange see
kinnituse taha, nagu joonisel
näidatud.
Ülespööramiseks tõsta seljatoed püstasendisse, kuni need kuuldavalt
oma kohale fikseeruvad.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.
Seljatoed on oma kohale fikseerunud,
kui punaseid tähiseid mõlemal pool
vabastushooba ei ole näha.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või

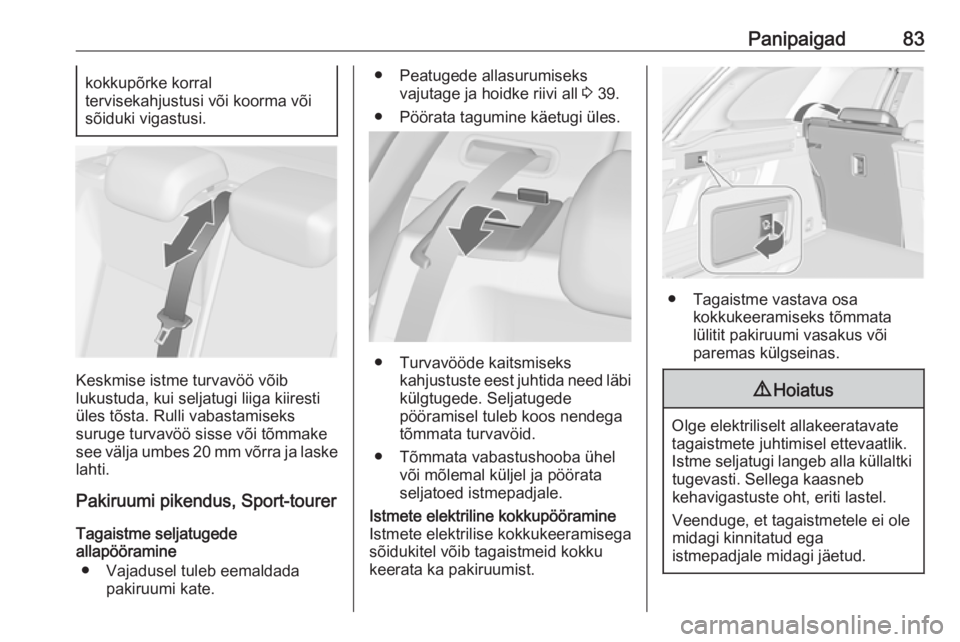

Panipaigad83kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske
lahti.
Pakiruumi pikendus, Sport-tourer
Tagaistme seljatugede
allapööramine
● Vajadusel tuleb eemaldada pakiruumi kate.
● Peatugede allasurumiseksvajutage ja hoidke riivi all 3 39.
● Pöörata tagumine käetugi üles.
● Turvavööde kaitsmiseks kahjustuste eest juhtida need läbikülgtugede. Seljatugede
pööramisel tuleb koos nendega
tõmmata turvavöid.
● Tõmmata vabastushooba ühel või mõlemal küljel ja pöörataseljatoed istmepadjale.
Istmete elektriline kokkupööramine
Istmete elektrilise kokkukeeramisega sõidukitel võib tagaistmeid kokku
keerata ka pakiruumist.
● Tagaistme vastava osa kokkukeeramiseks tõmmata
lülitit pakiruumi vasakus või
paremas külgseinas.
9 Hoiatus
Olge elektriliselt allakeeratavate
tagaistmete juhtimisel ettevaatlik. Istme seljatugi langeb alla küllaltki tugevasti. Sellega kaasneb
kehavigastuste oht, eriti lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.

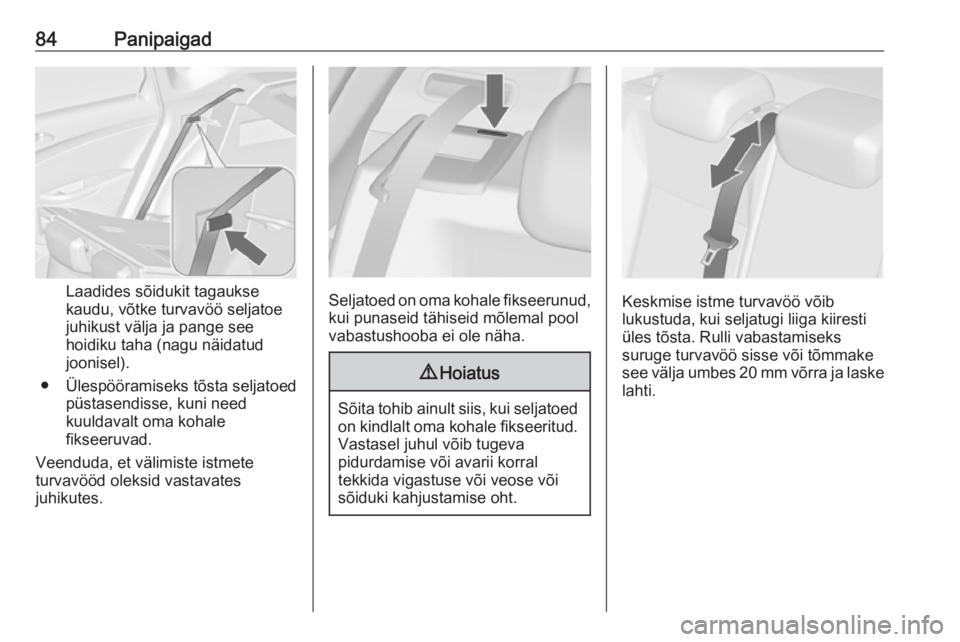

84Panipaigad
Laadides sõidukit tagaukse
kaudu, võtke turvavöö seljatoe
juhikust välja ja pange see
hoidiku taha (nagu näidatud
joonisel).
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.Seljatoed on oma kohale fikseerunud,
kui punaseid tähiseid mõlemal pool
vabastushooba ei ole näha.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib tugeva
pidurdamise või avarii korral
tekkida vigastuse või veose või
sõiduki kahjustamise oht.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.

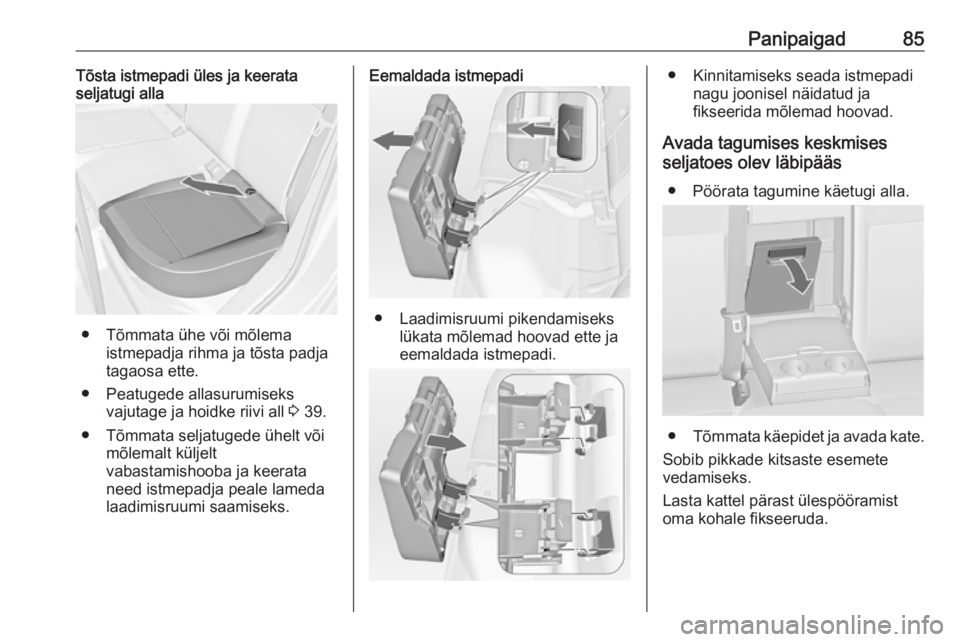

Panipaigad85Tõsta istmepadi üles ja keerata
seljatugi alla
● Tõmmata ühe või mõlema
istmepadja rihma ja tõsta padja
tagaosa ette.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
● Tõmmata seljatugede ühelt või mõlemalt küljelt
vabastamishooba ja keerata
need istmepadja peale lameda
laadimisruumi saamiseks.
Eemaldada istmepadi
● Laadimisruumi pikendamiseks lükata mõlemad hoovad ette ja
eemaldada istmepadi.
● Kinnitamiseks seada istmepadi nagu joonisel näidatud ja
fikseerida mõlemad hoovad.
Avada tagumises keskmises
seljatoes olev läbipääs
● Pöörata tagumine käetugi alla.
● Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Lasta kattel pärast ülespööramist
oma kohale fikseeruda.

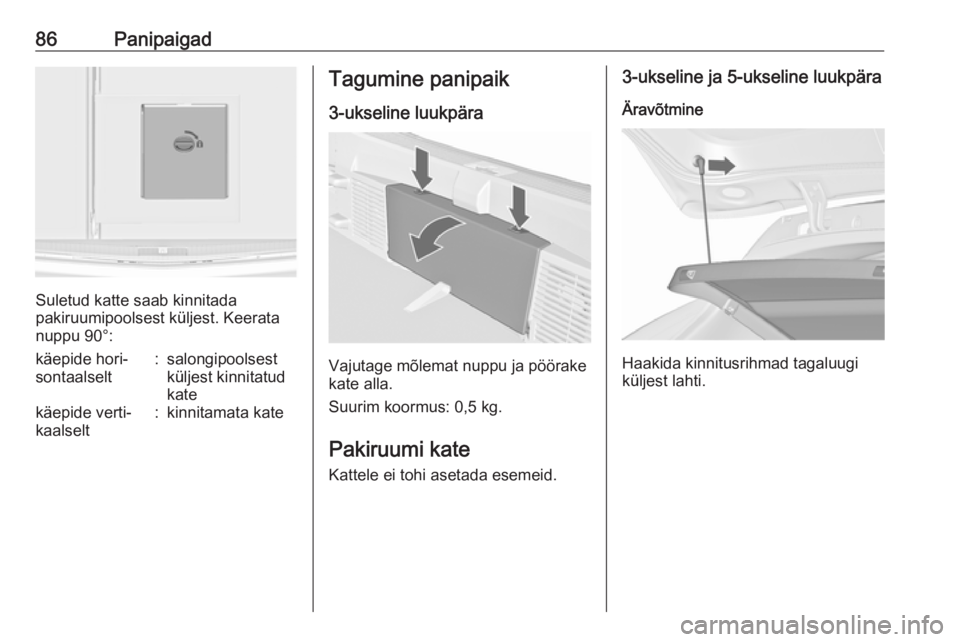

86Panipaigad
Suletud katte saab kinnitada
pakiruumipoolsest küljest. Keerata
nuppu 90°:
käepide hori‐
sontaalselt:salongipoolsest
küljest kinnitatud
katekäepide verti‐
kaalselt:kinnitamata kateTagumine panipaik
3-ukseline luukpära
Vajutage mõlemat nuppu ja pöörake
kate alla.
Suurim koormus: 0,5 kg.
Pakiruumi kate Kattele ei tohi asetada esemeid.
3-ukseline ja 5-ukseline luukpära
Äravõtmine
Haakida kinnitusrihmad tagaluugi
küljest lahti.

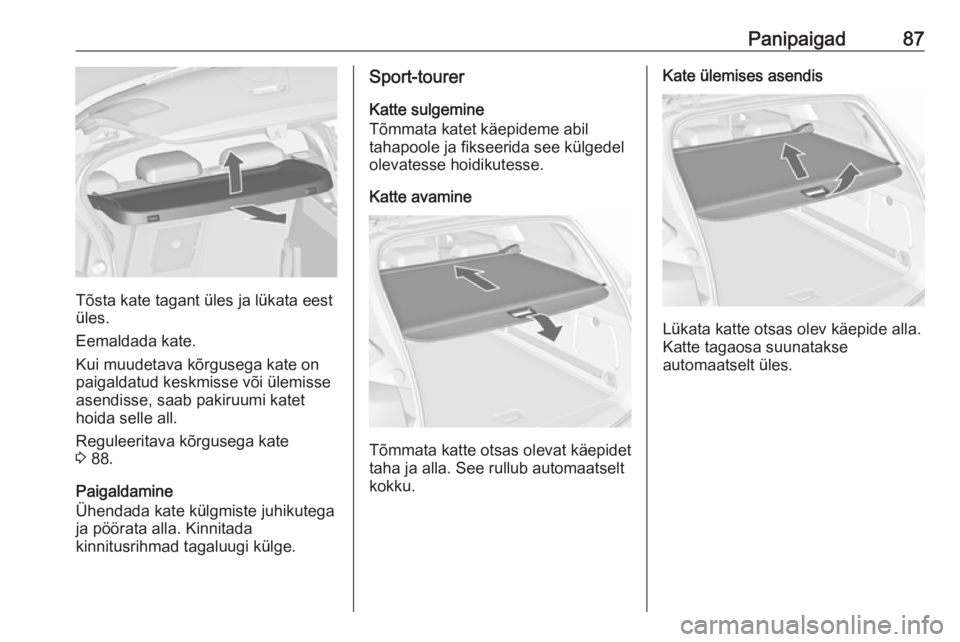

Panipaigad87
Tõsta kate tagant üles ja lükata eest
üles.
Eemaldada kate.
Kui muudetava kõrgusega kate on
paigaldatud keskmisse või ülemisse
asendisse, saab pakiruumi katet
hoida selle all.
Reguleeritava kõrgusega kate
3 88.
Paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sport-tourer
Katte sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Katte avamine
Tõmmata katte otsas olevat käepidet
taha ja alla. See rullub automaatselt
kokku.
Kate ülemises asendis
Lükata katte otsas olev käepide alla.
Katte tagaosa suunatakse
automaatselt üles.

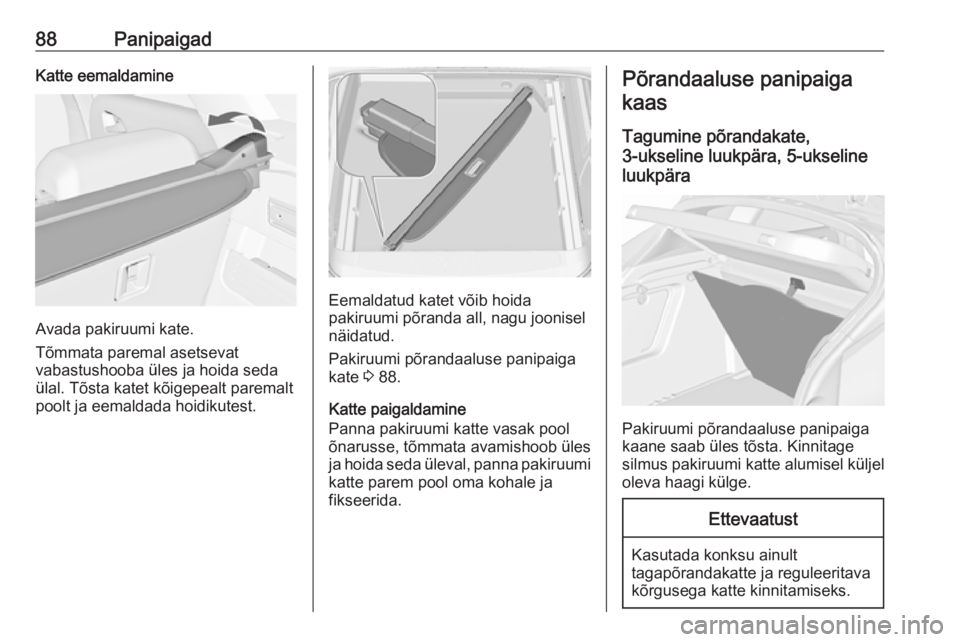

88PanipaigadKatte eemaldamine
Avada pakiruumi kate.
Tõmmata paremal asetsevat
vabastushooba üles ja hoida seda
ülal. Tõsta katet kõigepealt paremalt
poolt ja eemaldada hoidikutest.
Eemaldatud katet võib hoida
pakiruumi põranda all, nagu joonisel
näidatud.
Pakiruumi põrandaaluse panipaiga
kate 3 88.
Katte paigaldamine
Panna pakiruumi katte vasak pool
õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Põrandaaluse panipaiga
kaas
Tagumine põrandakate,
3-ukseline luukpära, 5-ukseline
luukpära
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta. Kinnitage
silmus pakiruumi katte alumisel küljel oleva haagi külge.
Ettevaatust
Kasutada konksu ainult
tagapõrandakatte ja reguleeritava
kõrgusega katte kinnitamiseks.
