Úložná schránka89
Demontovaný kryt sa môže uložiť pod
zadný kryt podlahy tak, ako je
znázornené na obrázku.
Kryt zadného úložného priestoru
podlahy 3 89.
Inštalácia krytu
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy
Zadný kryt podlahy, 3-dverový
hatchback, 5-dverový hatchback
Kryt zadnej podlahy je možné
zdvihnúť. Zaveste slučku na hák
umiestnený na nižšej strane krytu
batožinového priestoru.
Výstraha
Na zavesenie krytu podlahy vzadu a výškovo nastaviteľného krytu
používajte iba hák.
Výškovo nastaviteľný kryt,
3-dverový hatchback, 5-dverový
hatchback
Kryt s nastaviteľnou výškou sa môže
umiestniť v troch polohách:
● priamo na kryt zadnej podlahy ( 1)
● do strednej polohy ( 2)
● do hornej polohy ( 3)
Výstraha
Uistite sa, že predný a zadný
koniec krytu s nastaviteľnou
výškou sú nastavené do rovnakej
výšky.

90Úložná schránkaDvíhanie
Ak chcete zdvihnúť kryt na vyššiu
úroveň, potiahnite slučku dozadu a
zdvihnite zadnú hranu krytu na
príslušnú konzolu.
Spúšťanie
Ak chcete spustiť kryt nižšie,
potiahnite popruh smerom dozadu a súčasne stlačte prednú strednú časť
krytu.
Výstraha
Kryt s nastaviteľnou výškou
nenastavujte do polohy 1 vo
vozidlách vybavených
subwooferom. Subwoofer by sa
mohol poškodiť.
Poznámky
● Ak je montovaná v polohe 2
alebo 3, priestor medzi krytom
zadnej podlahy a krytom s
nastaviteľnou výškou sa môže
použiť ako úložný priestor.
● Kryt s nastaviteľnou výškou sa môže zdvihnúť a zavesiť
popruhom, ak je inštalovaný v
polohe 1 alebo 2.
● Ak je inštalovaný v polohe 2,
vznikne takmer rovná úložná
plocha, ak sú operadlá zadného
sedadla sklopené dopredu.
● Otvorenie bočných krytov (napr. pri výmene žiaroviek zadných
svetiel) je možné iba s krytom s
nastaviteľnou výškou v polohe 1
alebo 2.Výstraha
Kryt s nastaviteľnou výškou unesie
maximálnu záťaž 100 kg.

Úložná schránka91Kryt zadnej podlahy, Sports
tourer
Zdvihnite kryt zadnej podlahy
potiahnutím za rukoväť. Poskladajte
kryt a umiestnite ho za zadnými
sedadlami.
Úložný priestor pod krytom zadnej podlahy sa môže rozdeliť
priehradkou.
Vložte priehradku do drážok na
bočných stenách.
Výstraha
Nasaďte priehradku do vedenia
úplne vzadu, ak prevážate ťažké
predmety v batožinovom
priestore. Inak sa môže poškodiť
kryt zadnej podlahy.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Prístup k pripínacím okám je možný,
len ak je kryt zadného úložného
priestoru podlahy v dolnej polohe
3 89.
Systém usporiadania nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.

92Úložná schránkaSystém sa skladá z nasledujúcich
častí:
● adaptéry
● háčiky v sieti
● háčiky
● servisná skrinka
● súprava popruhov
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajnícVyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

Úložná schránka93Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.
Sada popruhov
Vložte adaptéry sád popruhov do
koľaje. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.

94Úložná schránkaBezpečnostná sieť
Bezpečnostná sieť je vo výbave
modelu Sports tourer a môže sa
nasadiť za zadné sedadlá alebo za
predné sedadlá, ak sú sklopené
zadné operadlá a sedadlá zdvihnuté.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Montáž
Za zadnými sedadlami
Nasaďte spodný hák otvorom
smerujúcim dozadu do oka vpravo a
vľavo na podlahe. Nastavte dĺžku
popruhu na bezpečnostnej sieti
pomocou nasadenia horného háka
do oka popruhu. Počas inštalácie tyče udržiavajte popruh napnutý.
Za prednými sedadlami
Pripevnite popruh k okám pod
zadným sedadlom.
Sklopte operadlá dopredu.
Aby ste získali rovnú úložnú plochu,
pred pripevnením bezpečnostnej
siete najskôr sklopte sedadlo.
Presuňte predné sedadlá dopredu,
aby sa v prípade potreby uvoľnilo
napnutie.
Montáž tyče
V strešnom ráme sú dva otvory na
inštaláciu: zaveste a zatlačte tyč siete na jednej strane; stlačte tyč, zaveste
a zatlačte na druhej strane.
Batožinový priestor 3 82.
Demontáž
Vyberte tyče bezpečnostnej siete z
operadiel na strešnom ráme. Vyberte popruhy z ôk. Zrolujte sieť a zaistite jupopruhom.
Vybratá bezpečnostná sieť sa môže
uložiť po zadným krytom podlahy 3 89.

Úložná schránka95Výstražný trojuholník3-dverový hatchback, 5-dverový
hatchback
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports tourer
Zložte dolu popruhy. Uložte výstražný
trojuholník do dutiny za popruhmi na
vnútornej strane dverí úložného
priestoru.
4-dverový notchback
Uložte výstražný trojuholník do
výklenku na ľavej strane
batožinového priestoru.

96Úložná schránkaLekárnička
5-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Pred prvým použitím zatlačte
vnútorné obloženie na hornej časti a
po bokoch perforácie. Potom vyhnite
obloženie smerom von, aby sa získal prístup do úložného priestoru.
3-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Na sklopenie krytu nadol použite
drážky.
V závislosti od výbavy môže byť
lekárnička uložená v zadnom
úložnom priestore 3 87.
Sports tourer
Zložte dolu popruh. Uložte lekárničku
do dutiny za popruhom na vnútornej
strane dverí úložného priestoru.

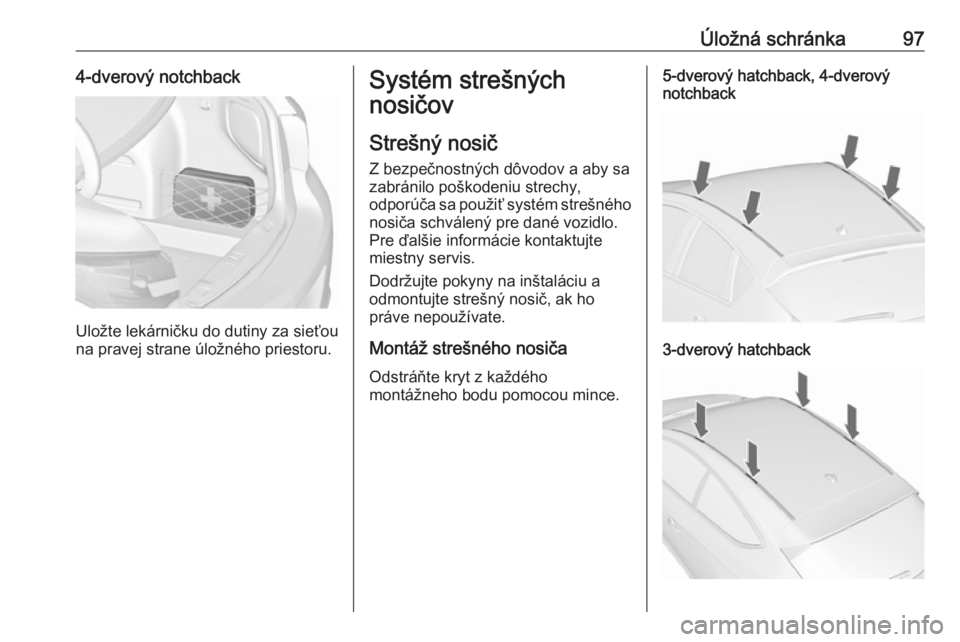

Úložná schránka974-dverový notchback
Uložte lekárničku do dutiny za sieťou
na pravej strane úložného priestoru.
Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy,
odporúča sa použiť systém strešného
nosiča schválený pre dané vozidlo.
Pre ďalšie informácie kontaktujte
miestny servis.
Dodržujte pokyny na inštaláciu a
odmontujte strešný nosič, ak ho
práve nepoužívate.
Montáž strešného nosiča
Odstráňte kryt z každého
montážneho bodu pomocou mince.5-dverový hatchback, 4-dverový
notchback
3-dverový hatchback

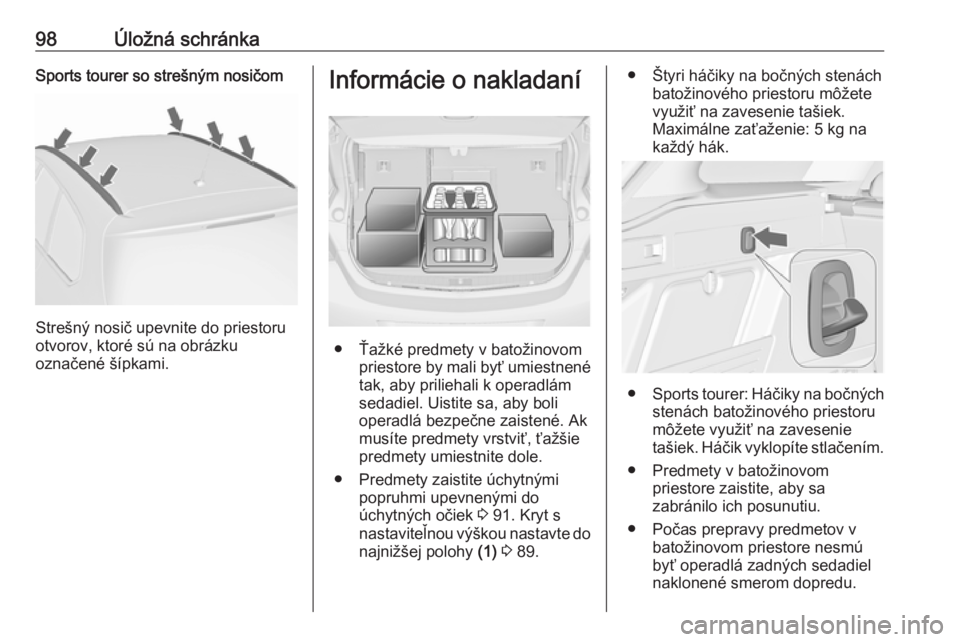

98Úložná schránkaSports tourer so strešným nosičom
Strešný nosič upevnite do priestoru
otvorov, ktoré sú na obrázku
označené šípkami.
Informácie o nakladaní
● Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, aby boli
operadlá bezpečne zaistené. Ak musíte predmety vrstviť, ťažšie
predmety umiestnite dole.
● Predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 91. Kryt s
nastaviteľnou výškou nastavte do
najnižšej polohy (1) 3 89.
● Štyri háčiky na bočných stenách
batožinového priestoru môžete
využiť na zavesenie tašiek.
Maximálne zaťaženie: 5 kg na
každý hák.
● Sports tourer: Háčiky na bočných
stenách batožinového priestoru
môžete využiť na zavesenie
tašiek. Háčik vyklopíte stlačením.
● Predmety v batožinovom priestore zaistite, aby sa
zabránilo ich posunutiu.
● Počas prepravy predmetov v batožinovom priestore nesmú
byť operadlá zadných sedadiel
naklonené smerom dopredu.
