Sedadlá, zádržné prvky59IL:Vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidiel.IUF:Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené pre
použitie v tejto hmotnostnej skupine.X:V tejto hmotnostnej skupine nie je povolený žiadny detský záchytný systém ISOFIX.
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3:Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede
9 až 18 kgB - ISO/F2:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3:Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2:Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1:Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg

60Sedadlá, zádržné prvkyDetské záchytné systémyISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené štítkom na operadle.
Kotviace oká pre popruhy
Top‑tether
V závislosti od špecifického
vybavenia pre danú krajinu môže mať
vozidlo dve alebo tri upevňovacie
očká.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.
Na verzii notchback otvorte klapku
požadovaného upevňovacieho oka v
mieste uloženia za zadnými
opierkami hlavy, označenú
symbolom detskej sedačky.
Na verziách Hatchback a Sports
Tourer sú upevňovacie oká na zadnej
strane zadných sedadiel.
Okrem ukotvenia ISOFIX upevnite aj popruh Top-Tether do pútacích ôk
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.

Úložná schránka61Úložná schránkaÚložné priestory........................... 61
Odkladacia schránka v palubnej doske ........................................ 61
Držiaky nápojov .........................61
Predný úložný priestor ...............62
Úložný priestor pod sedadlom ...63
Úložný priestor v lakťovej opierke ...................................... 63
Odkladací priestor v stredovej konzole ..................................... 64
Systém zadného nosiča ............65
Batožinový priestor ......................82
Zadný úložný priestor ................87
Kryt nákladového priestoru ........87
Kryt zadného úložného priestoru podlahy ..................................... 89
Pripínacie oká ............................ 91
Systém usporiadania nákladu ...91
Bezpečnostná sieť ..................... 94
Výstražný trojuholník .................95
Lekárnička ................................. 96
Systém strešných nosičov ...........97
Strešný nosič ............................. 97
Informácie o nakladaní ................98Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Odkladacia schránka v palubnej
doske obsahuje držiak na pero,
držiak na kreditnú kartu, držiak na
mince a adaptér na uzamykacie
matice kolesa.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky pohárov sú v stredovej
konzole.

62Úložná schránka
Držiaky pohárov sú umiestnené pod
krytom v stredovej konzole podľa
prevedenia vozidla. Posuňte kryt
dozadu. V úložnom priestore môžete
ukladať fľaše po vyklopení strednej
police 3 64.Ďalšie držiaky pohárov sú v zadnej
lakťovej opierke. Sklopte lakťovú
opierku.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.

Úložná schránka63Úložný priestor pod
sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.
Pri verziách so systémom zadného
nosiča 3 65 je súprava na opravu
pneumatiky uložená v zásuvke.
Súprava na opravu pneumatík
3 277.
Úložný priestor v lakťovej
opierke
Úložný priestor pod prednou
lakťovou opierkou
Stlačením tlačidla vyklopte lakťovú
opierku. Lakťová opierka musí byť v
zadnej krajnej polohe.
Úložný priestor v zadnej lakťovej
opierke
Sklopte lakťovú opierku a otvorte kryt.
Zatvorte kryt pred vyklopením
lakťovej opierky.

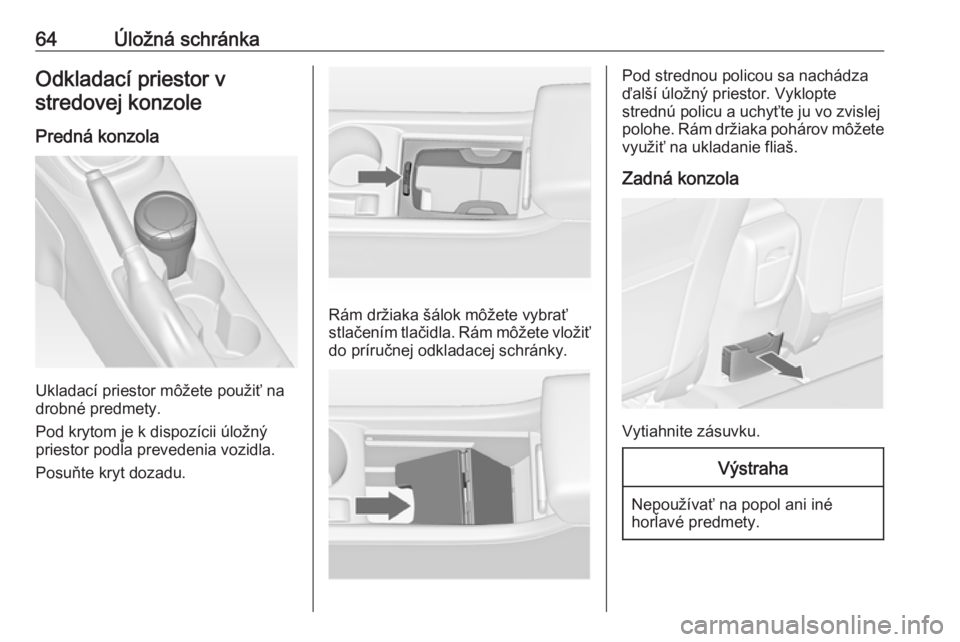

64Úložná schránkaOdkladací priestor vstredovej konzole
Predná konzola
Ukladací priestor môžete použiť na
drobné predmety.
Pod krytom je k dispozícii úložný
priestor podľa prevedenia vozidla.
Posuňte kryt dozadu.
Rám držiaka šálok môžete vybrať
stlačením tlačidla. Rám môžete vložiť
do príručnej odkladacej schránky.
Pod strednou policou sa nachádza
ďalší úložný priestor. Vyklopte
strednú policu a uchyťte ju vo zvislej
polohe. Rám držiaka pohárov môžete
využiť na ukladanie fliaš.
Zadná konzola
Vytiahnite zásuvku.
Výstraha
Nepoužívať na popol ani inéhorľavé predmety.

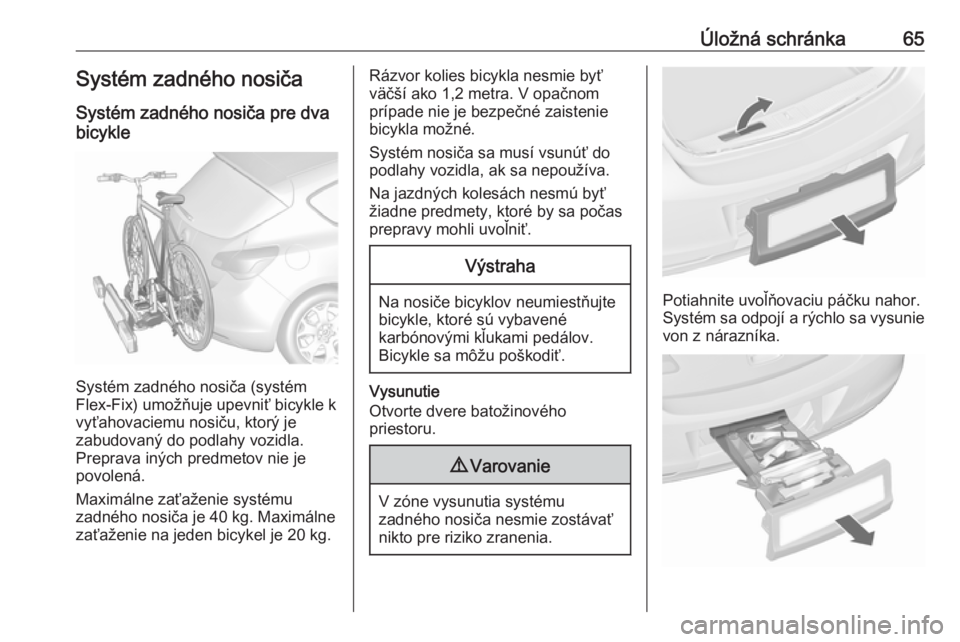

Úložná schránka65Systém zadného nosičaSystém zadného nosiča pre dva
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť bicykle k
vyťahovaciemu nosiču, ktorý je
zabudovaný do podlahy vozidla.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 40 kg. Maximálne
zaťaženie na jeden bicykel je 20 kg.
Rázvor kolies bicykla nesmie byť väčší ako 1,2 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Na nosiče bicyklov neumiestňujte
bicykle, ktoré sú vybavené
karbónovými kľukami pedálov.
Bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.

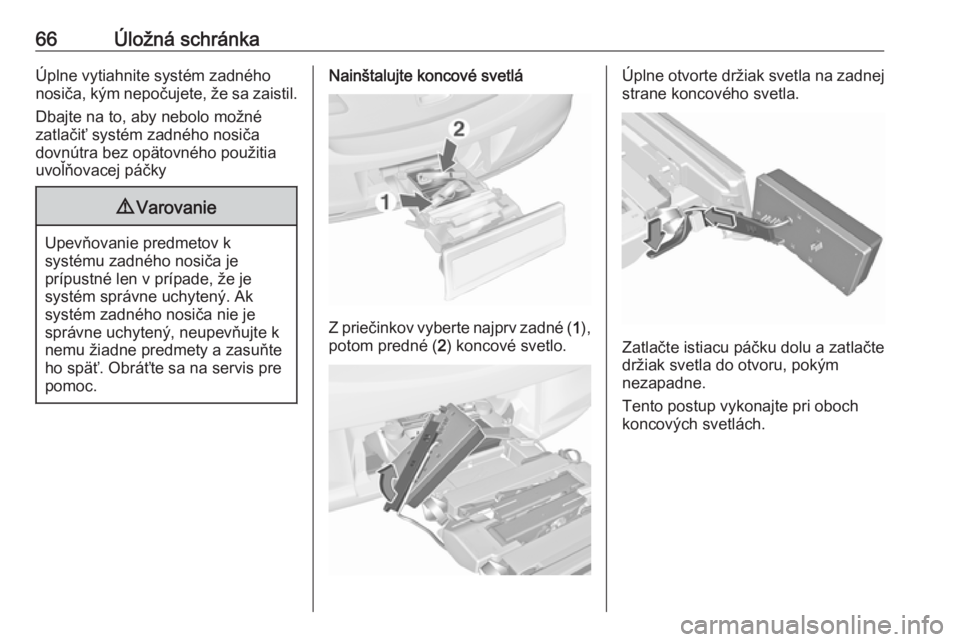

66Úložná schránkaÚplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Nainštalujte koncové svetlá
Z priečinkov vyberte najprv zadné ( 1),
potom predné ( 2) koncové svetlo.
Úplne otvorte držiak svetla na zadnej
strane koncového svetla.
Zatlačte istiacu páčku dolu a zatlačte
držiak svetla do otvoru, pokým
nezapadne.
Tento postup vykonajte pri oboch koncových svetlách.

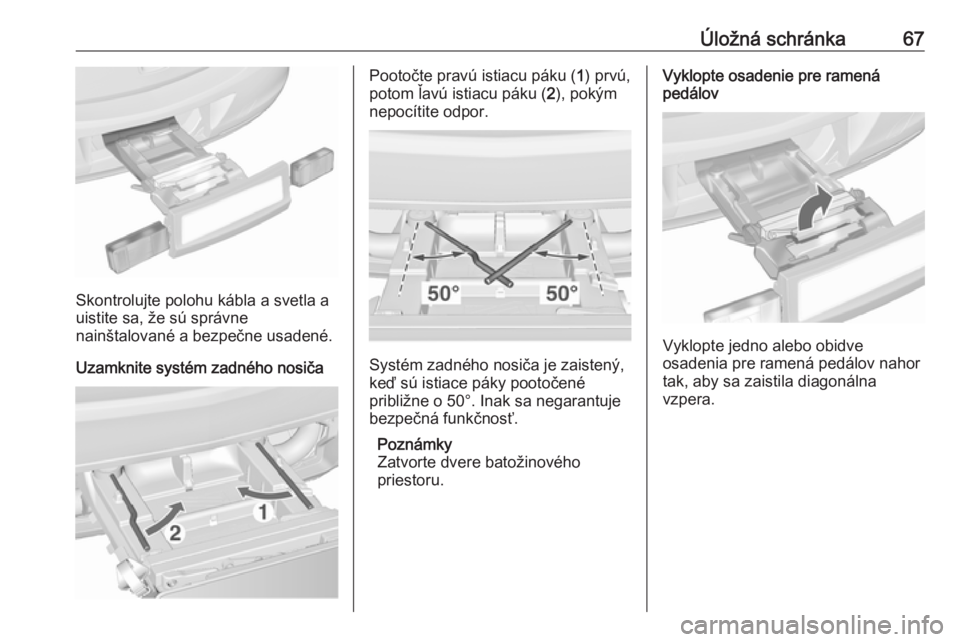

Úložná schránka67
Skontrolujte polohu kábla a svetla a
uistite sa, že sú správne
nainštalované a bezpečne usadené.
Uzamknite systém zadného nosiča
Pootočte pravú istiacu páku ( 1) prvú,
potom ľavú istiacu páku ( 2), pokým
nepocítite odpor.
Systém zadného nosiča je zaistený,
keď sú istiace páky pootočené
približne o 50°. Inak sa negarantuje
bezpečná funkčnosť.
Poznámky
Zatvorte dvere batožinového
priestoru.
Vyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.

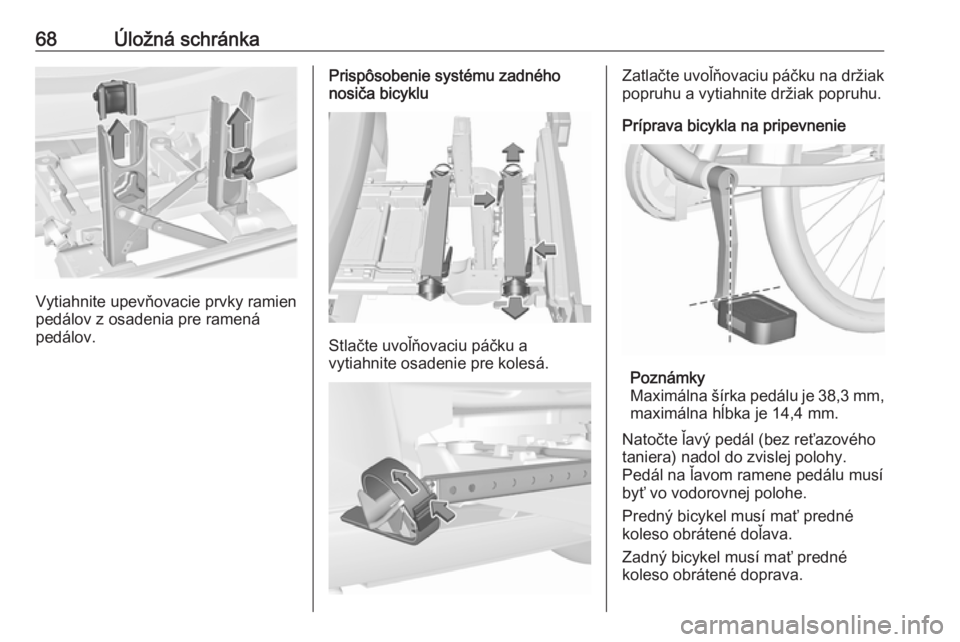

68Úložná schránka
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému zadného nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.
Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedálu musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
