OPEL ASTRA J 2016 Sürücü El Kitabı (in Turkish)

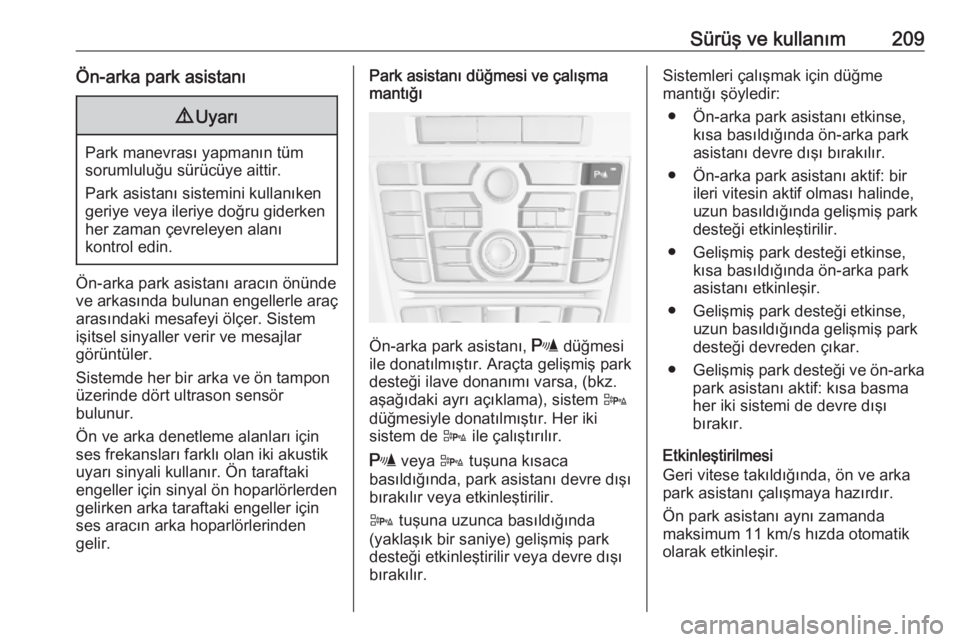

Sürüş ve kullanım209Ön-arka park asistanı9Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır. Ön taraftaki
engeller için sinyal ön hoparlörlerden
gelirken arka taraftaki engeller için
ses aracın arka hoparlörlerinden
gelir.
Park asistanı düğmesi ve çalışma
mantığı
Ön-arka park asistanı, r düğmesi
ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz.aşağıdaki ayrı açıklama), sistem D
düğmesiyle donatılmıştır. Her iki
sistem de D ile çalıştırılır.
r veya D tuşuna kısaca
basıldığında, park asistanı devre dışı
bırakılır veya etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Sistemleri çalışmak için düğme
mantığı şöyledir:
● Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park
asistanı devre dışı bırakılır.
● Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde,
uzun basıldığında gelişmiş park
desteği etkinleştirilir.
● Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park
asistanı etkinleşir.
● Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park
desteği devreden çıkar.
● Gelişmiş park desteği ve ön-arka
park asistanı aktif: kısa basma
her iki sistemi de devre dışı
bırakır.
Etkinleştirilmesi
Geri vitese takıldığında, ön ve arka
park asistanı çalışmaya hazırdır.
Ön park asistanı aynı zamanda
maksimum 11 km/s hızda otomatik
olarak etkinleşir.

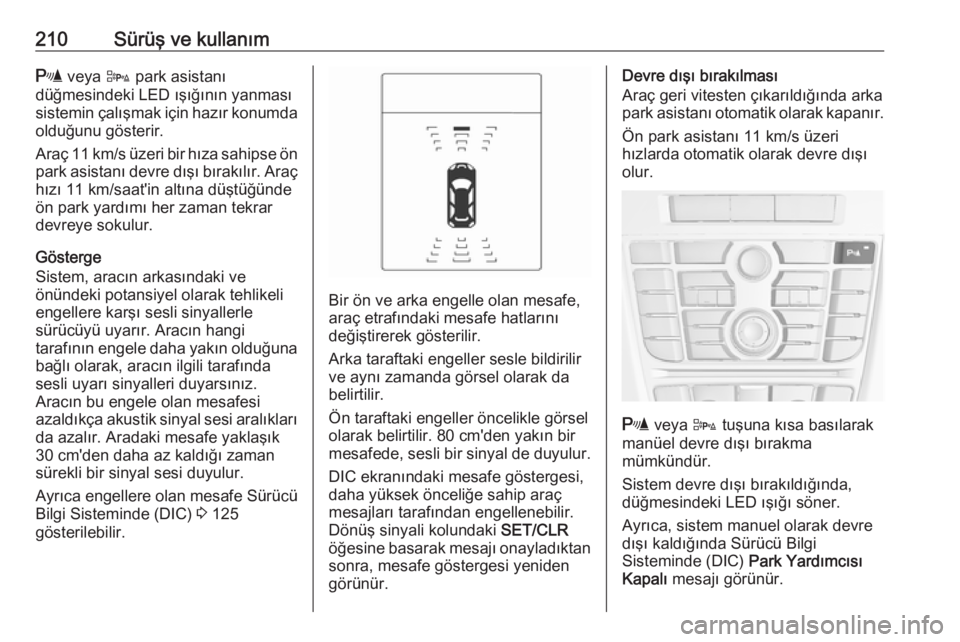

210Sürüş ve kullanımr veya D park asistanı
düğmesindeki LED ışığının yanması
sistemin çalışmak için hazır konumda olduğunu gösterir.
Araç 11 km/s üzeri bir hıza sahipse ön
park asistanı devre dışı bırakılır. Araç
hızı 11 km/saat'in altına düştüğünde
ön park yardımı her zaman tekrar
devreye sokulur.
Gösterge
Sistem, aracın arkasındaki ve
önündeki potansiyel olarak tehlikeli
engellere karşı sesli sinyallerle
sürücüyü uyarır. Aracın hangi
tarafının engele daha yakın olduğuna
bağlı olarak, aracın ilgili tarafında
sesli uyarı sinyalleri duyarsınız.
Aracın bu engele olan mesafesi
azaldıkça akustik sinyal sesi aralıkları da azalır. Aradaki mesafe yaklaşık
30 cm'den daha az kaldığı zaman
sürekli bir sinyal sesi duyulur.
Ayrıca engellere olan mesafe Sürücü
Bilgi Sisteminde (DIC) 3 125
gösterilebilir.
Bir ön ve arka engelle olan mesafe,
araç etrafındaki mesafe hatlarını
değiştirerek gösterilir.
Arka taraftaki engeller sesle bildirilir
ve aynı zamanda görsel olarak da
belirtilir.
Ön taraftaki engeller öncelikle görsel
olarak belirtilir. 80 cm'den yakın bir
mesafede, sesli bir sinyal de duyulur.
DIC ekranındaki mesafe göstergesi,
daha yüksek önceliğe sahip araç
mesajları tarafından engellenebilir.
Dönüş sinyali kolundaki SET/CLR
öğesine basarak mesajı onayladıktan
sonra, mesafe göstergesi yeniden
görünür.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında arka park asistanı otomatik olarak kapanır.
Ön park asistanı 11 km/s üzeri
hızlarda otomatik olarak devre dışı
olur.
r veya D tuşuna kısa basılarak
manüel devre dışı bırakma
mümkündür.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi
Sisteminde (DIC) Park Yardımcısı
Kapalı mesajı görünür.

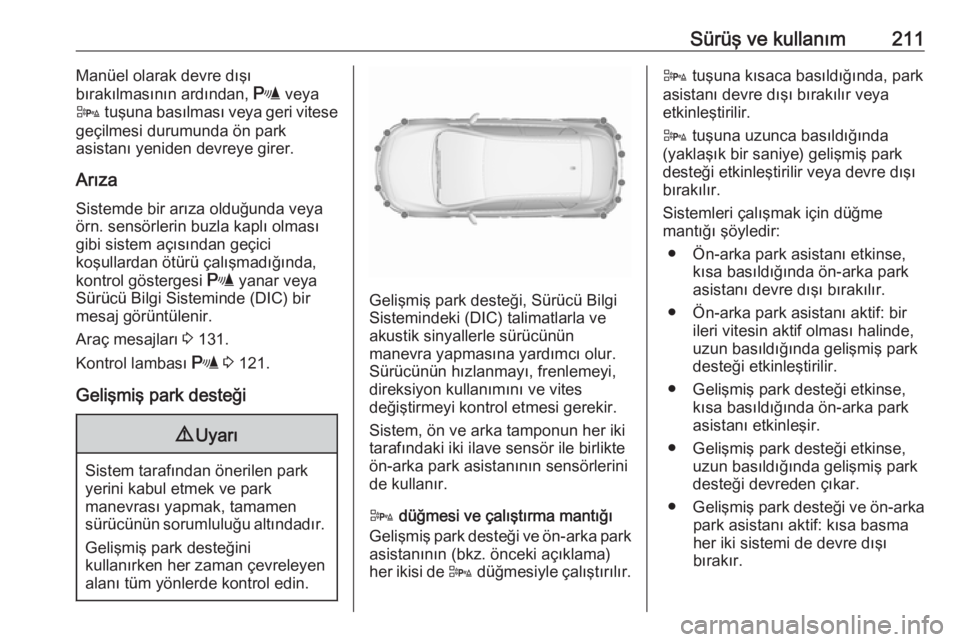

Sürüş ve kullanım211Manüel olarak devre dışı
bırakılmasının ardından, r veya
D tuşuna basılması veya geri vitese
geçilmesi durumunda ön park
asistanı yeniden devreye girer.
ArızaSistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
mesaj görüntülenir.
Araç mesajları 3 131.
Kontrol lambası r 3 121.
Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki (DIC) talimatlarla ve
akustik sinyallerle sürücünün
manevra yapmasına yardımcı olur. Sürücünün hızlanmayı, frenlemeyi,
direksiyon kullanımını ve vites
değiştirmeyi kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteği ve ön-arka park asistanının (bkz. önceki açıklama)
her ikisi de D düğmesiyle çalıştırılır.
D tuşuna kısaca basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Sistemleri çalışmak için düğme
mantığı şöyledir:
● Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park
asistanı devre dışı bırakılır.
● Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde,
uzun basıldığında gelişmiş park
desteği etkinleştirilir.
● Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park
asistanı etkinleşir.
● Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park
desteği devreden çıkar.
● Gelişmiş park desteği ve ön-arka
park asistanı aktif: kısa basma
her iki sistemi de devre dışı
bırakır.

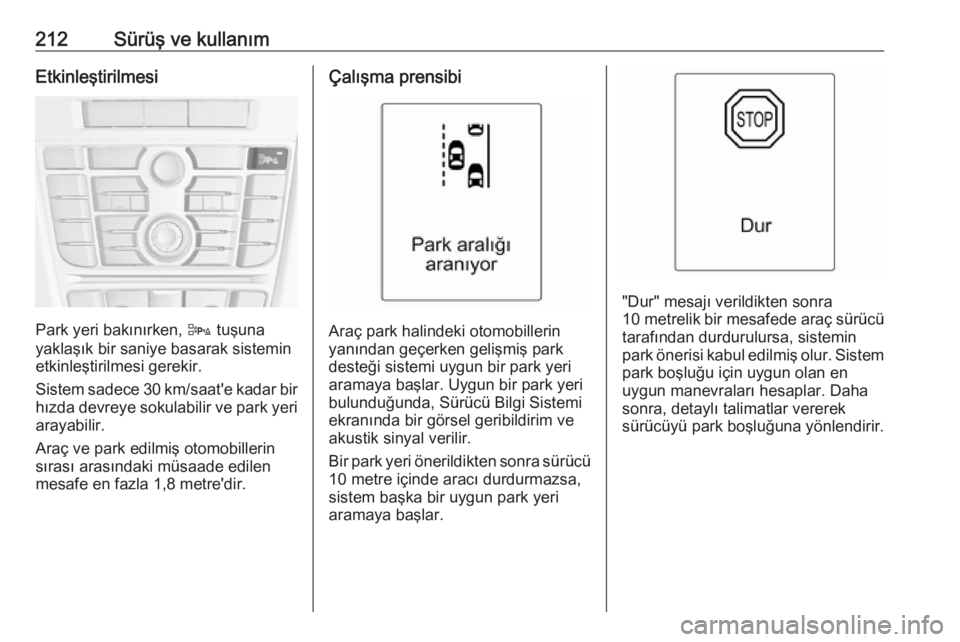

212Sürüş ve kullanımEtkinleştirilmesi
Park yeri bakınırken, D tuşuna
yaklaşık bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistem sadece 30 km/saat'e kadar bir
hızda devreye sokulabilir ve park yeri
arayabilir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.
Çalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri
aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi
ekranında bir görsel geribildirim ve
akustik sinyal verilir.
Bir park yeri önerildikten sonra sürücü
10 metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri aramaya başlar.
"Dur" mesajı verildikten sonra
10 metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.

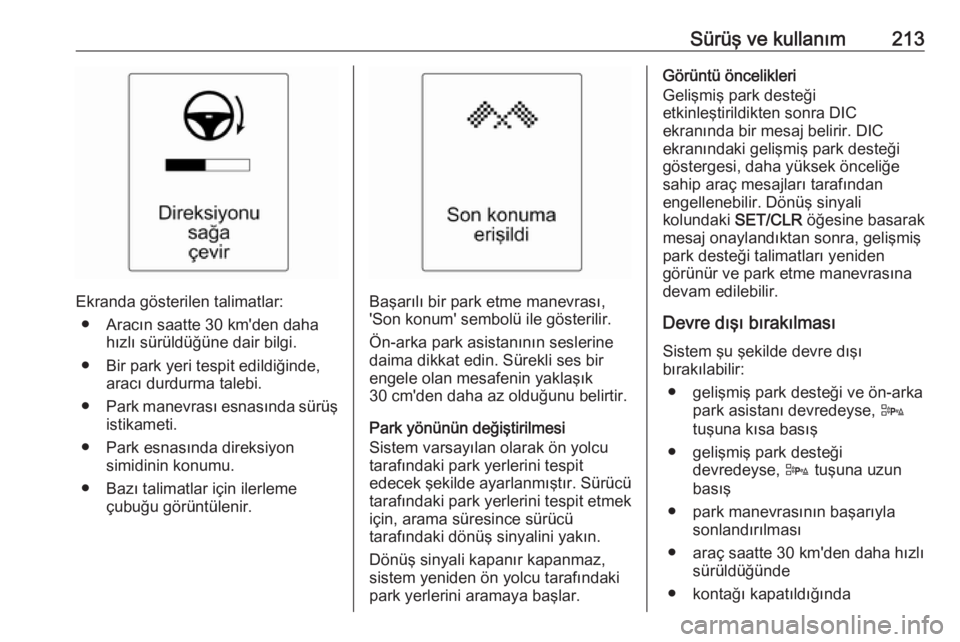

Sürüş ve kullanım213
Ekranda gösterilen talimatlar:● Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Park esnasında direksiyon simidinin konumu.
● Bazı talimatlar için ilerleme çubuğu görüntülenir.Başarılı bir park etme manevrası,
'Son konum' sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz,
sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.
Görüntü öncelikleri
Gelişmiş park desteği
etkinleştirildikten sonra DIC
ekranında bir mesaj belirir. DIC
ekranındaki gelişmiş park desteği
göstergesi, daha yüksek önceliğe
sahip araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR öğesine basarak
mesaj onaylandıktan sonra, gelişmiş
park desteği talimatları yeniden
görünür ve park etme manevrasına
devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● gelişmiş park desteği ve ön-arka park asistanı devredeyse, D
tuşuna kısa basış
● gelişmiş park desteği devredeyse, D tuşuna uzun
basış
● park manevrasının başarıyla sonlandırılması
● araç saatte 30 km'den daha hızlı sürüldüğünde
● kontağı kapatıldığında

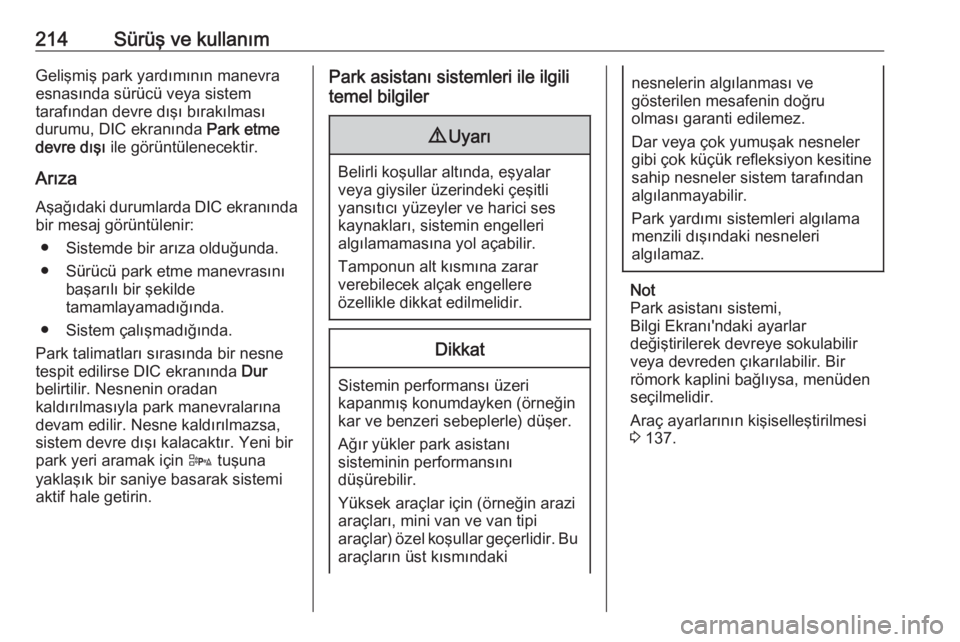

214Sürüş ve kullanımGelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, DIC ekranında Park etme
devre dışı ile görüntülenecektir.
Arıza Aşağıdaki durumlarda DIC ekranında
bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
Park talimatları sırasında bir nesne
tespit edilirse DIC ekranında Dur
belirtilir. Nesnenin oradan
kaldırılmasıyla park manevralarına
devam edilir. Nesne kaldırılmazsa,
sistem devre dışı kalacaktır. Yeni bir
park yeri aramak için D tuşuna
yaklaşık bir saniye basarak sistemi
aktif hale getirin.Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 137.

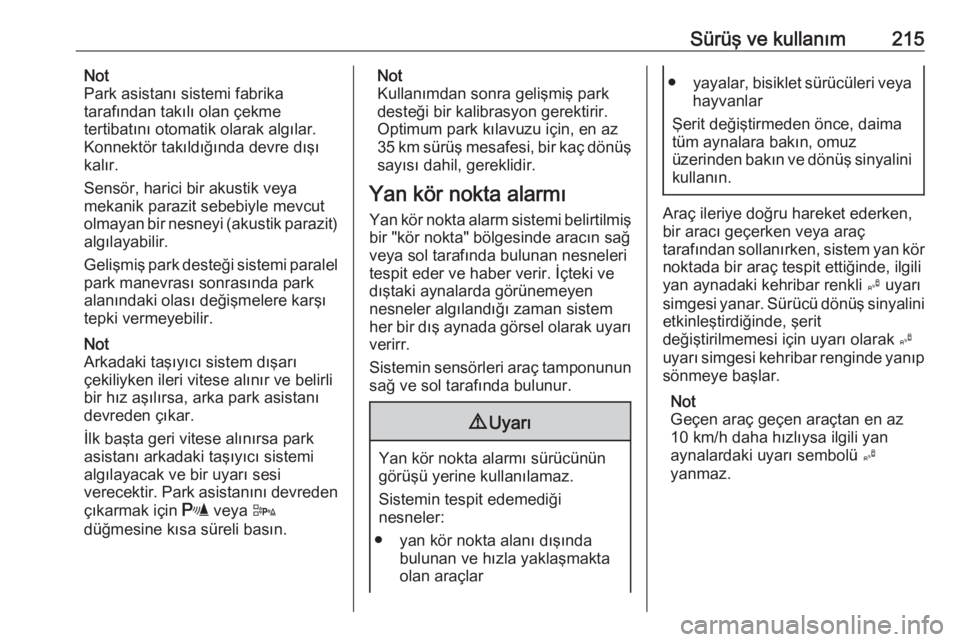

Sürüş ve kullanım215Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı
verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi kehribar renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.

216Sürüş ve kullanım
Yan kör nokta alarmı 10 km/saat ile140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 137.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yakl. 3 metre bir bölgeyi
kapsar. Bu bölge her bir yan aynadan
başlar ve arkaya doğru yaklaşık
3 metre bir mesafede uzanır. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ila 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar
ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 294.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan ötürü
çalışmadığında, Sürücü Bilgi
Sisteminde (DIC) bir mesaj
görüntülenir. Kalıcı bir arıza
durumunda bir atölye desteğine
başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında

Sürüş ve kullanım217bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.

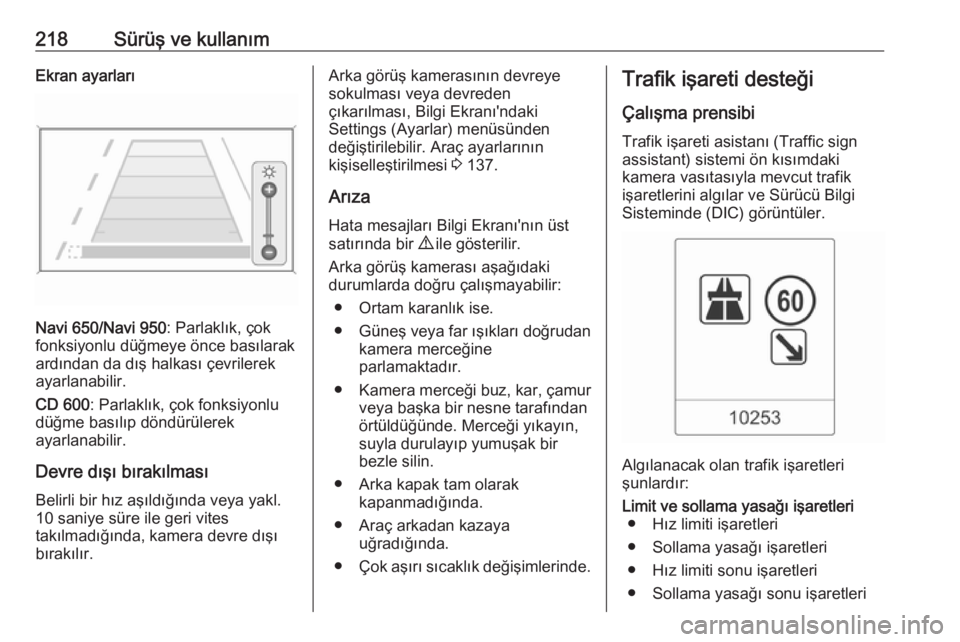

218Sürüş ve kullanımEkran ayarları
Navi 650/Navi 950: Parlaklık, çok
fonksiyonlu düğmeye önce basılarak
ardından da dış halkası çevrilerek
ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.Trafik işareti desteği
Çalışma prensibiTrafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve Sürücü Bilgi
Sisteminde (DIC) görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● Hız limiti işaretleri
● Sollama yasağı işaretleri
● Hız limiti sonu işaretleri
● Sollama yasağı sonu işaretleri
