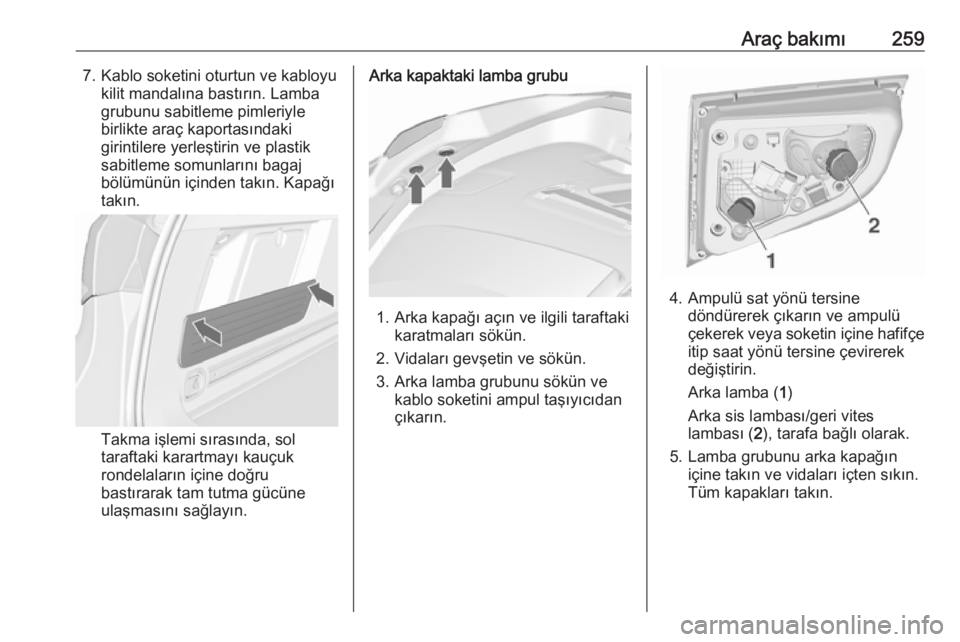

Araç bakımı2597. Kablo soketini oturtun ve kabloyukilit mandalına bastırın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
takın.
Takma işlemi sırasında, sol
taraftaki karartmayı kauçuk
rondelaların içine doğru
bastırarak tam tutma gücüne
ulaşmasını sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki karatmaları sökün.
2. Vidaları gevşetin ve sökün.
3. Arka lamba grubunu sökün ve kablo soketini ampul taşıyıcıdan
çıkarın.
4. Ampulü sat yönü tersine döndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites lambası ( 2), tarafa bağlı olarak.
5. Lamba grubunu arka kapağın içine takın ve vidaları içten sıkın.
Tüm kapakları takın.

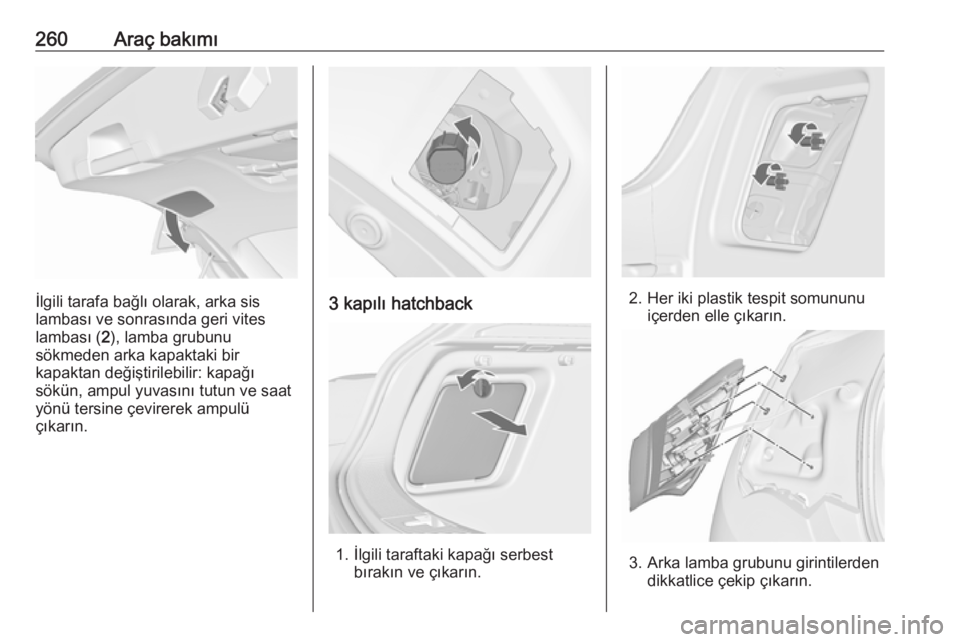

260Araç bakımı
İlgili tarafa bağlı olarak, arka sis
lambası ve sonrasında geri vites
lambası ( 2), lamba grubunu
sökmeden arka kapaktaki bir
kapaktan değiştirilebilir: kapağı
sökün, ampul yuvasını tutun ve saat
yönü tersine çevirerek ampulü
çıkarın.3 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.

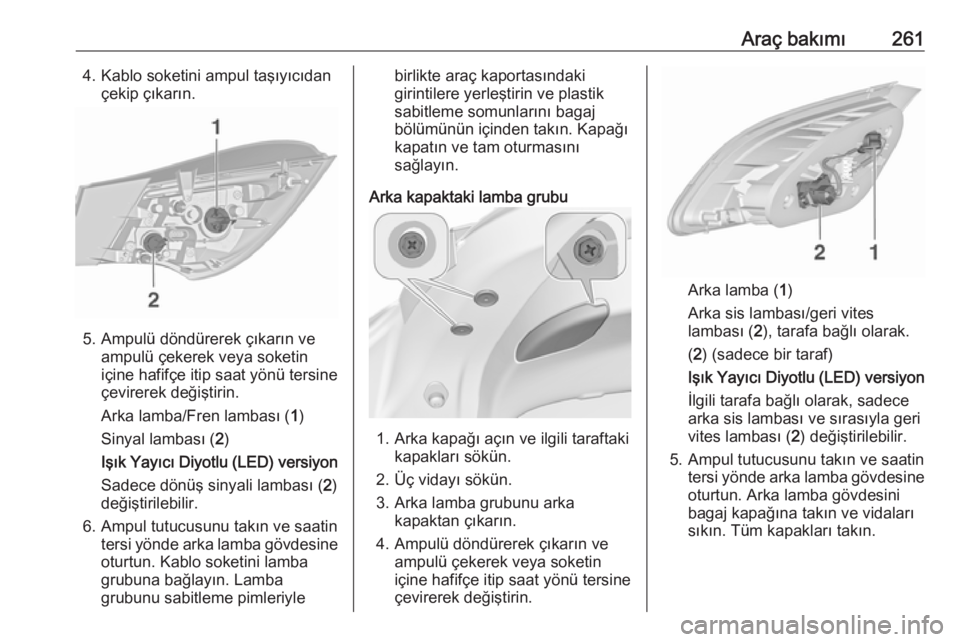

Araç bakımı2614. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
kapatın ve tam oturmasını
sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine çevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
( 2 ) (sadece bir taraf)
Işık Yayıcı Diyotlu (LED) versiyon
İlgili tarafa bağlı olarak, sadece
arka sis lambası ve sırasıyla geri
vites lambası ( 2) değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.

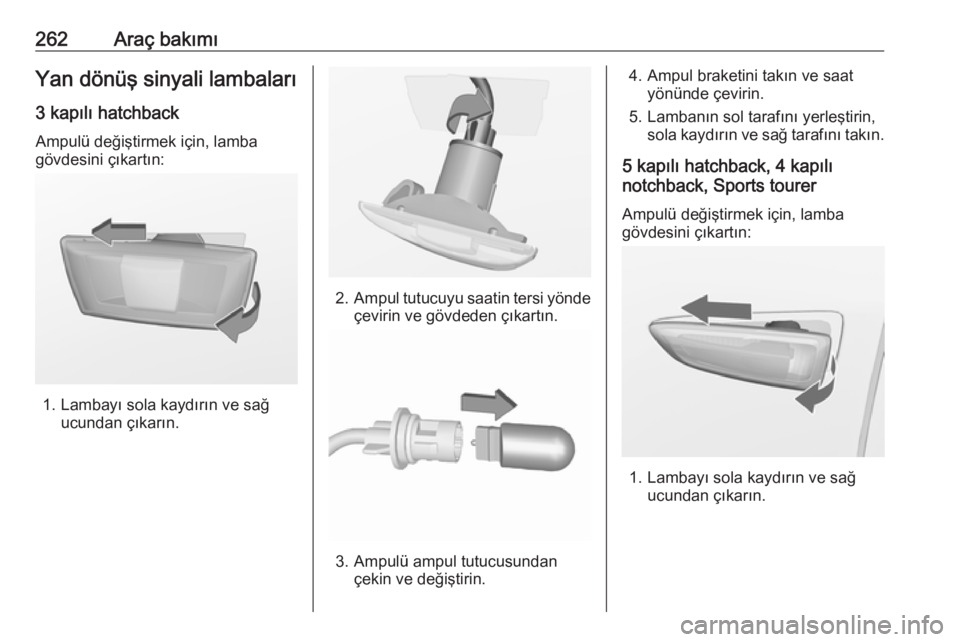

262Araç bakımıYan dönüş sinyali lambaları
3 kapılı hatchback Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

Araç bakımı263
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.

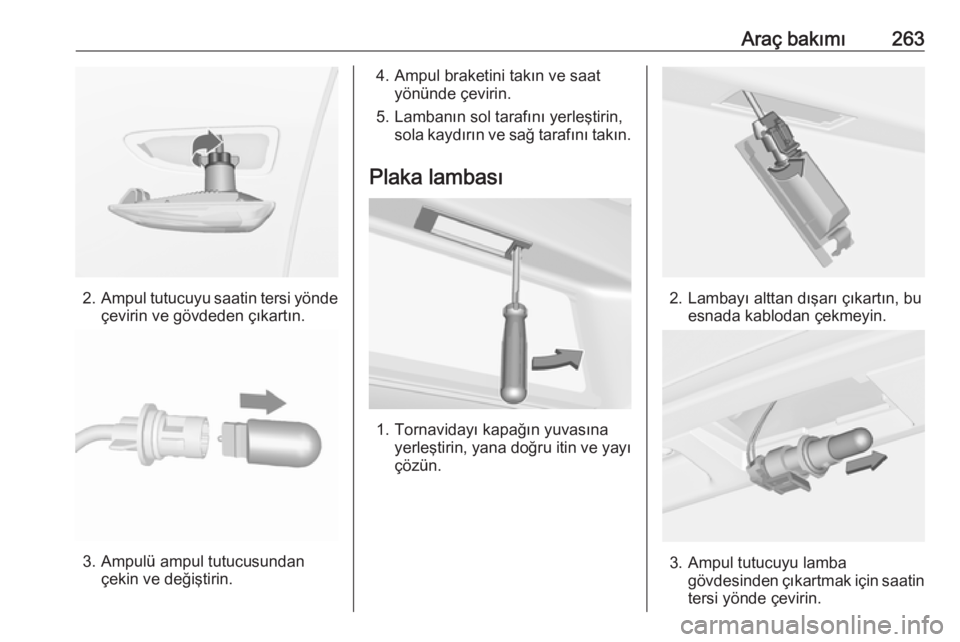

3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.

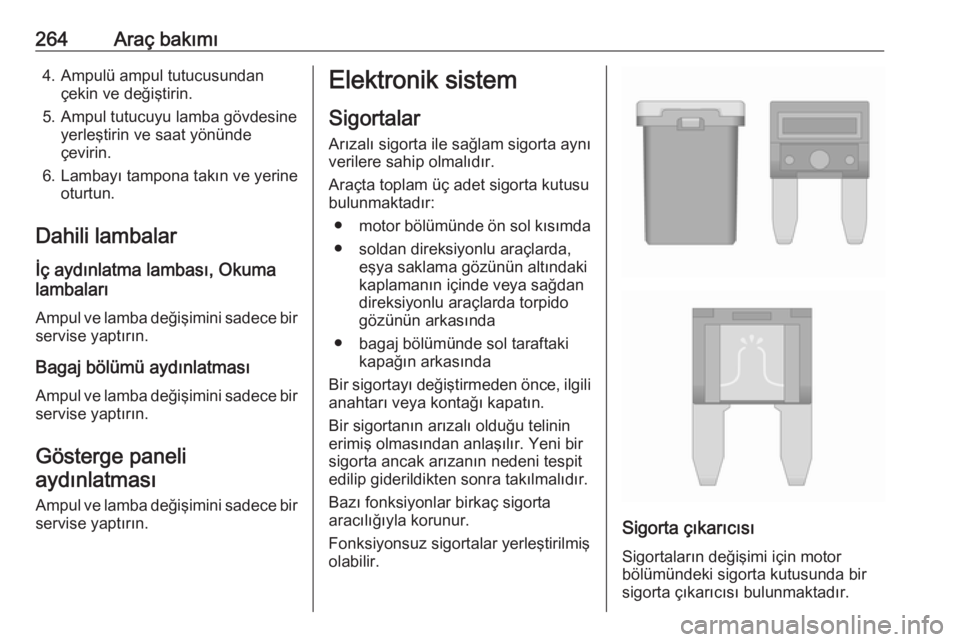

264Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Dahili lambalar
İç aydınlatma lambası, Okuma
lambaları
Ampul ve lamba değişimini sadece bir
servise yaptırın.
Bagaj bölümü aydınlatmasıAmpul ve lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Ampul ve lamba değişimini sadece bir
servise yaptırın.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.

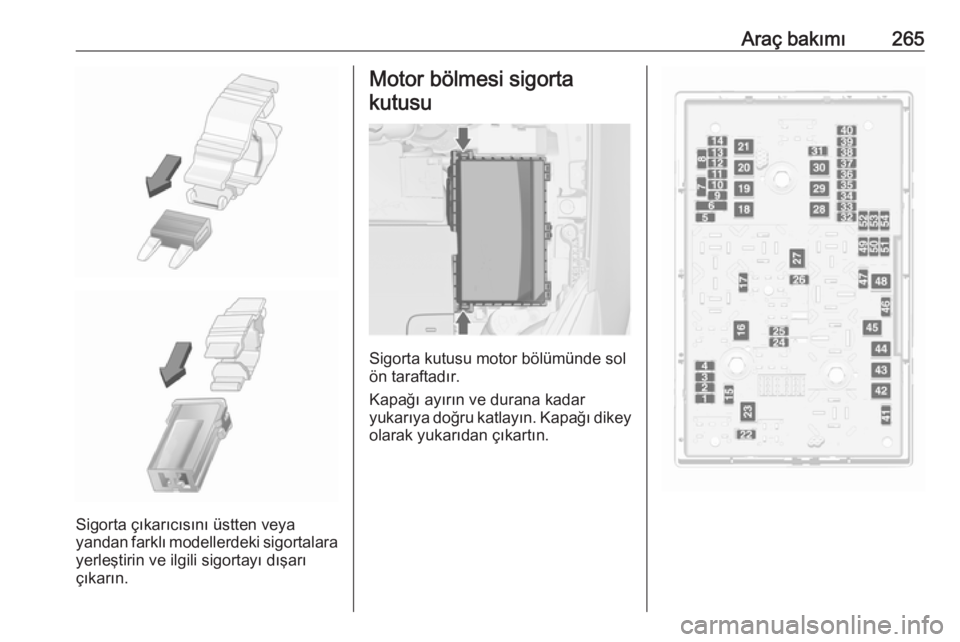

Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

Araç bakımı265
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

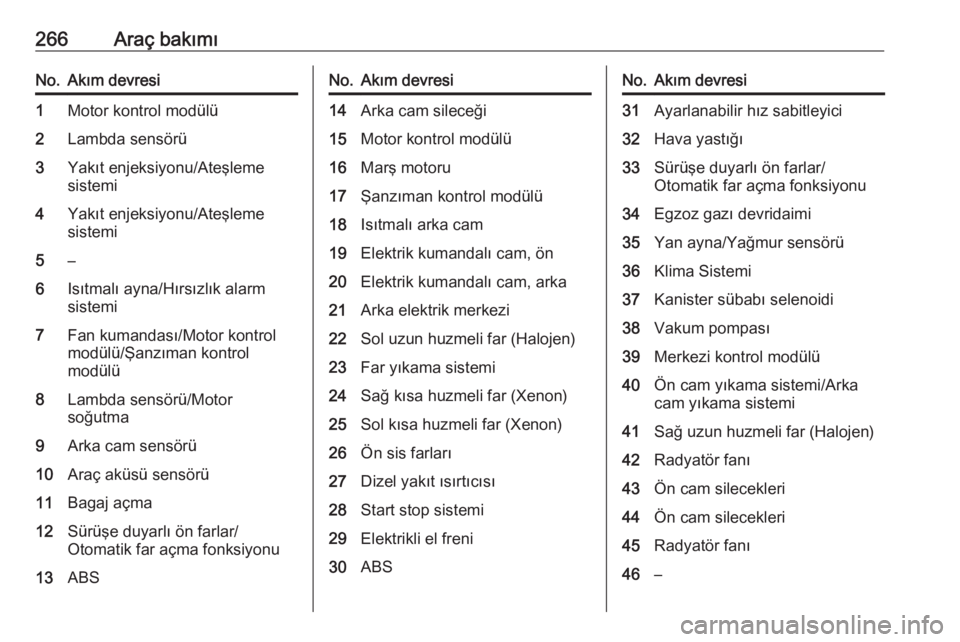

266Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Isıtmalı ayna/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABSNo.Akım devresi31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–

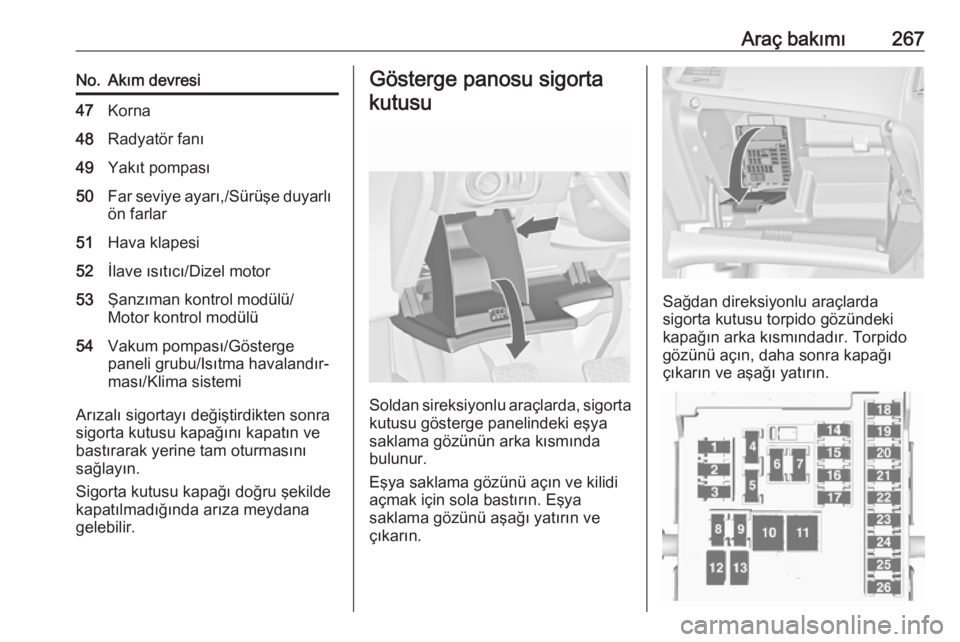

Araç bakımı267No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı
ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.

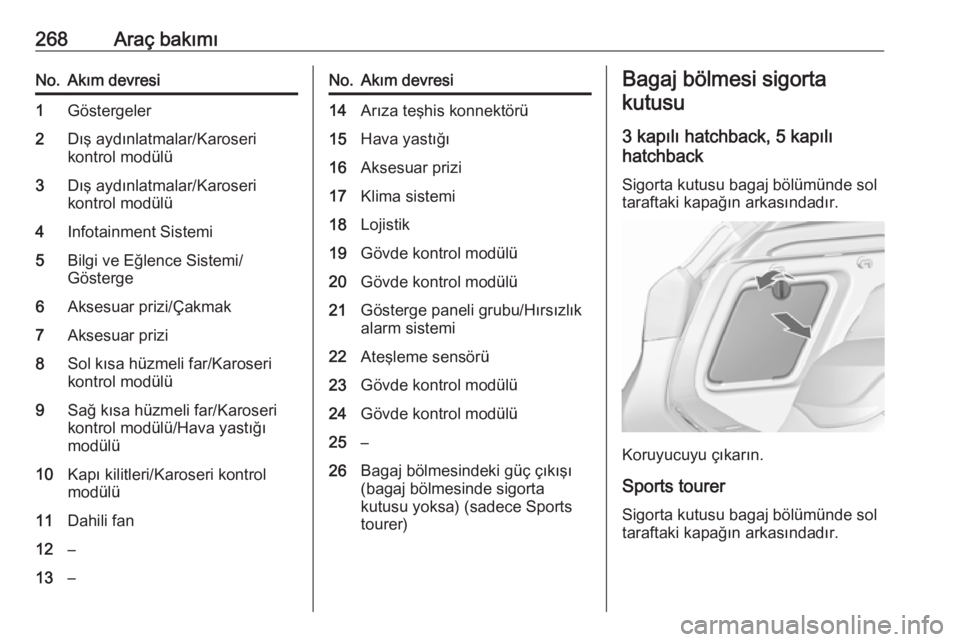

268Araç bakımıNo.Akım devresi1Göstergeler2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fan12–13–No.Akım devresi14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemi22Ateşleme sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj bölmesindeki güç çıkışı
(bagaj bölmesinde sigorta
kutusu yoksa) (sadece Sports
tourer)Bagaj bölmesi sigorta
kutusu
3 kapılı hatchback, 5 kapılı
hatchback
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sports tourer
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
