Úložné prostory89Pro zvednutí krytu do vyšší polohy
zatáhněte za poutko dozadu
a zvedněte zadní hranu krytu do příslušného držáku.
Snížení
Pro snížení krytu zatáhněte za
popruh dozadu a současně zatlačte
dolu na střed přední části krytu.
Výstraha
U vozidel vybavených
subwooferem nevkládejte
výškově nastavitelný kryt dolů do
polohy 1. Subwoofer by se mohl
poškodit.
Poznámky
● Pokud je připevněn do polohy 2
nebo 3, lze mezeru mezi krytem
zadního úložného prostoru
podlahy a výškově nastavitelným
krytem využít jako úložný prostor.
● Když je připevněn do polohy 1
nebo 2, lze výškově nastavitelný
kryt zvednout a zachytit
popruhem.
● Pokud je připevněn do polohy 2,
je vytvořena téměř úplně rovná
úložná plocha, když jsou
opěradla zadních sedadel
sklopena dopředu.
● Otevírání bočních krytů ( např. při
výměně žárovek zadního světla)
je možné, pouze pokud je
výškově nastavitelný kryt
připevněn do polohy 1 nebo 2.
Výstraha
Výškově nastavitelný kryt je
schopný snést zatížení
maximálně do 100 kg.
Kryt podlahu vzadu, Sports tourer
Potáhněte rukojeť a nadzvedněte kryt
podlahy vzadu. Složte a umístěte kryt
za zadní sedadla.
Úložný prostor pod krytem podlahy vzadu lze rozdělit pomocí tyče.

90Úložné prostory
Vložte tyč do prohlubní na bočních
stěnách.
Výstraha
Při převážení těžkých předmětů v zavazadlovém prostoru vložte
tyč do prohlubně úplně vzadu.
Jinak by se kryt podlahy vzadu
mohl poškodit.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Poutací oka jsou přístupná pouze,
pokud je kryt zadního úložného
prostoru pod podlahou ve spodní
poloze 3 88.
Systém regulování nákladu FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
● adaptéry
● síťové kapsy
● háčky
● pomocná krabice
● sada popruhů
Komponenty jsou upevněné ve
vodítkách v obou bočních panelech
pomocí adaptérů a háčků.
Instalace adaptérů do vodítek
Vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
vodítka a uveďte jej do požadované

Úložné prostory91polohy. Natočte přídržnou desku
směrem nahoru, čímž se adaptér
zajistí. Pokud chcete adaptér vyndat, natočte přídržnou desku směrem
dolu a vysuňte adaptér z vodítka.
Variabilní dělicí síť
Vložte adaptéry do požadované
pozice ve vodítkách. Složte
dohromady poloviny tyčí sítě.
Pro nainstalování zatlačte tyče mírně
do sebe a zasuňte je do příslušných
otvorů v adaptérech.
Pro demontáž zatlačte tyče sítě do
sebe a vyjměte je z adaptérů.
Síťová kapsa
Vložte adaptéry do požadované
pozice ve vodítkách. Síťovou kapsu
lze zavěsit na adaptéry.
Instalace háčků do vodítek
Zasuňte háček v požadované poloze
nejdříve do horního žlábku vodítka
a poté zatlačte do dolního žlábku.
Pokud chcete háček vyndat,
vytáhněte ho nejdříve z horního
žlábku.

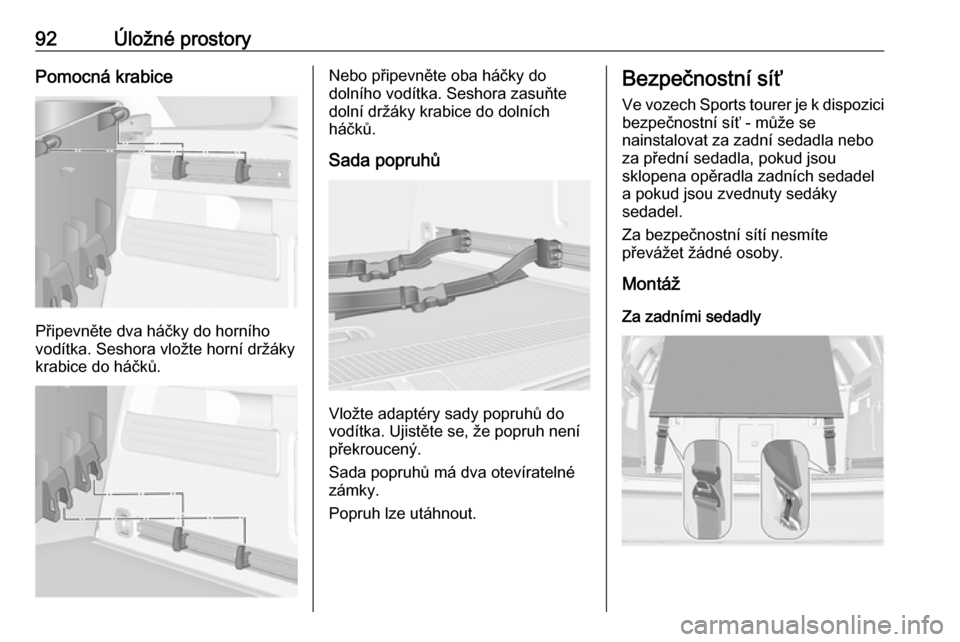

92Úložné prostoryPomocná krabice
Připevněte dva háčky do horního
vodítka. Seshora vložte horní držáky
krabice do háčků.
Nebo připevněte oba háčky do
dolního vodítka. Seshora zasuňte dolní držáky krabice do dolních
háčků.
Sada popruhů
Vložte adaptéry sady popruhů do
vodítka. Ujistěte se, že popruh není
překroucený.
Sada popruhů má dva otevíratelné
zámky.
Popruh lze utáhnout.
Bezpečnostní síť
Ve vozech Sports tourer je k dispozici
bezpečnostní síť - může se
nainstalovat za zadní sedadla nebo
za přední sedadla, pokud jsou
sklopena opěradla zadních sedadel
a pokud jsou zvednuty sedáky
sedadel.
Za bezpečnostní sítí nesmíte
převážet žádné osoby.

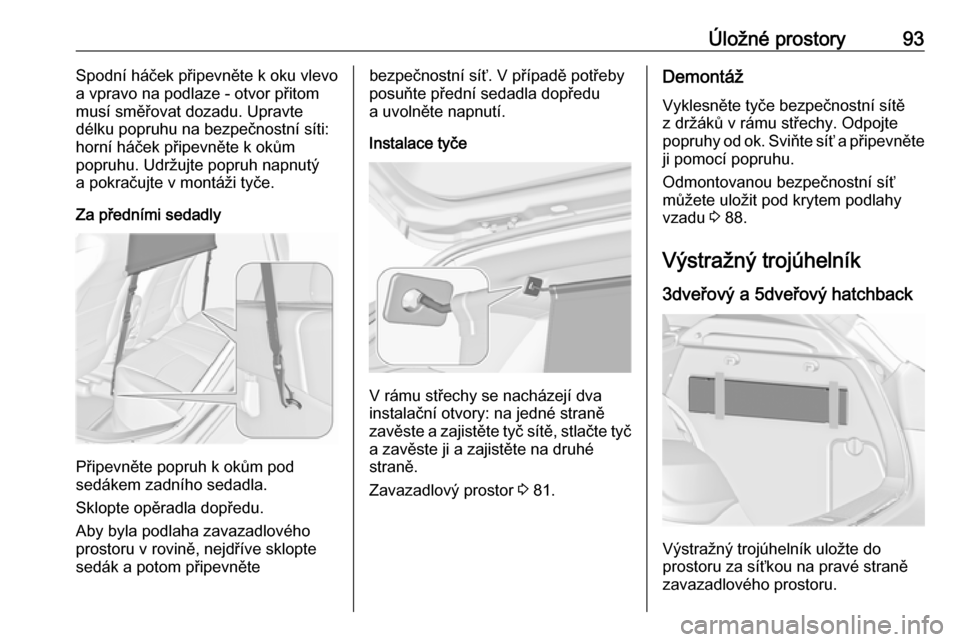

Montáž
Za zadními sedadly

Úložné prostory93Spodní háček připevněte k oku vlevo
a vpravo na podlaze - otvor přitom musí směřovat dozadu. Upravte
délku popruhu na bezpečnostní síti:
horní háček připevněte k okům
popruhu. Udržujte popruh napnutý
a pokračujte v montáži tyče.
Za předními sedadly
Připevněte popruh k okům pod
sedákem zadního sedadla.
Sklopte opěradla dopředu.
Aby byla podlaha zavazadlového
prostoru v rovině, nejdříve sklopte
sedák a potom připevněte
bezpečnostní síť. V případě potřeby
posuňte přední sedadla dopředu
a uvolněte napnutí.
Instalace tyče
V rámu střechy se nacházejí dva
instalační otvory: na jedné straně
zavěste a zajistěte tyč sítě, stlačte tyč
a zavěste ji a zajistěte na druhé
straně.
Zavazadlový prostor 3 81.
Demontáž
Vyklesněte tyče bezpečnostní sítě
z držáků v rámu střechy. Odpojte
popruhy od ok. Sviňte síť a připevněte
ji pomocí popruhu.
Odmontovanou bezpečnostní síť můžete uložit pod krytem podlahy
vzadu 3 88.

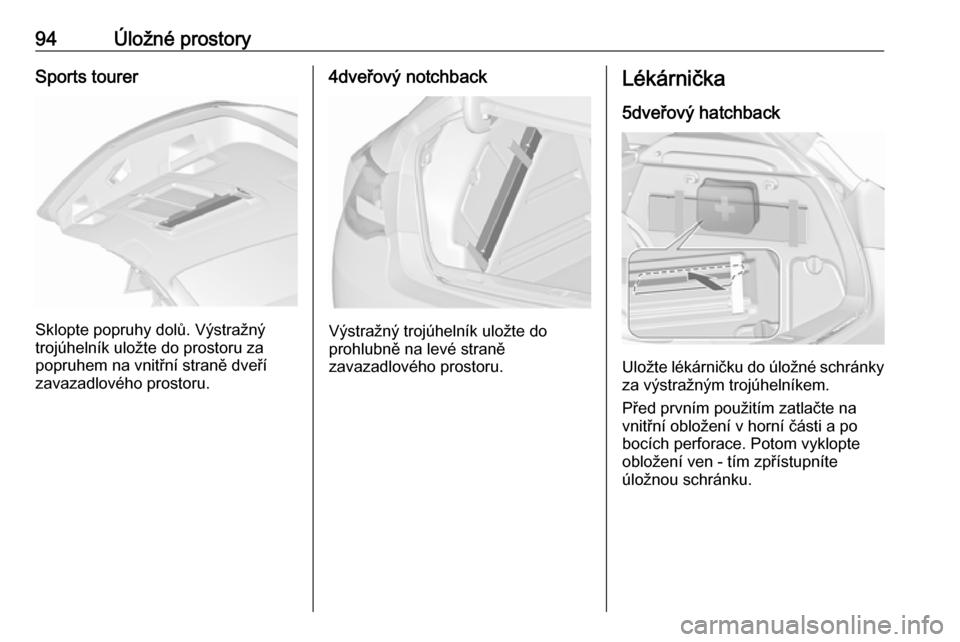

Výstražný trojúhelník 3dveřový a 5dveřový hatchback
Výstražný trojúhelník uložte do
prostoru za síťkou na pravé straně
zavazadlového prostoru.

94Úložné prostorySports tourer
Sklopte popruhy dolů. Výstražný
trojúhelník uložte do prostoru za
popruhem na vnitřní straně dveří zavazadlového prostoru.
4dveřový notchback
Výstražný trojúhelník uložte do
prohlubně na levé straně
zavazadlového prostoru.
Lékárnička
5dveřový hatchback
Uložte lékárničku do úložné schránky
za výstražným trojúhelníkem.
Před prvním použitím zatlačte na
vnitřní obložení v horní části a po
bocích perforace. Potom vyklopte
obložení ven - tím zpřístupníte
úložnou schránku.

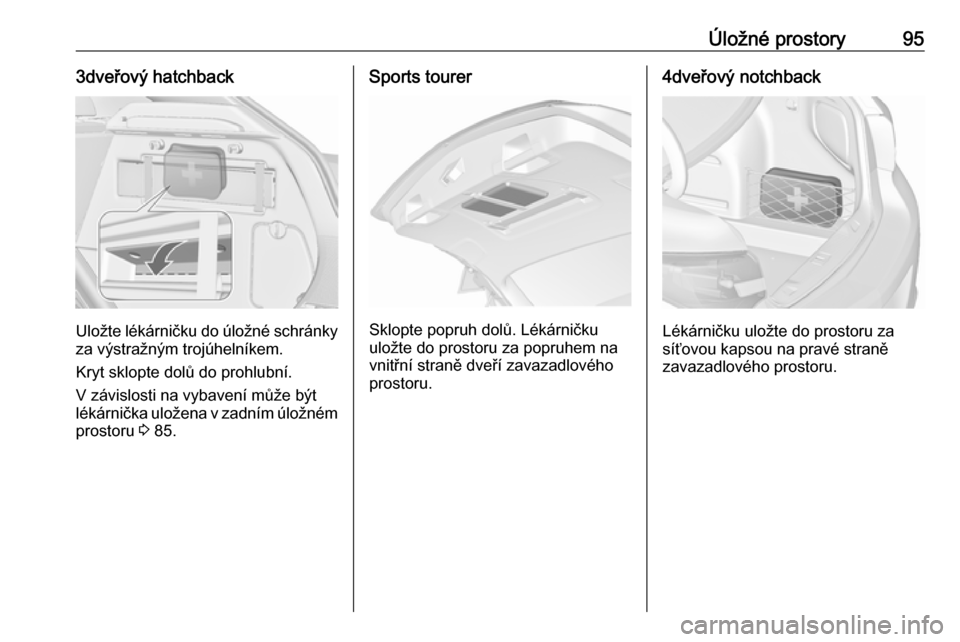

Úložné prostory953dveřový hatchback
Uložte lékárničku do úložné schránky
za výstražným trojúhelníkem.
Kryt sklopte dolů do prohlubní.
V závislosti na vybavení může být
lékárnička uložena v zadním úložném prostoru 3 85.
Sports tourer
Sklopte popruh dolů. Lékárničku
uložte do prostoru za popruhem na vnitřní straně dveří zavazadlového
prostoru.
4dveřový notchback
Lékárničku uložte do prostoru za
síťovou kapsou na pravé straně
zavazadlového prostoru.

96Úložné prostorySystém střešních
nosičů
Střešní nosič
Z bezpečnostních důvodů a aby se
zabránilo poškození střechy, se
doporučuje použít systém střešního
nosiče schválený pro dané vozidlo.
Další informace vám sdělí ve vašem
servisu.
Dodržujte pokyny k instalaci
a odmontujte střešní nosič, pokud jej
právě nepoužíváte.

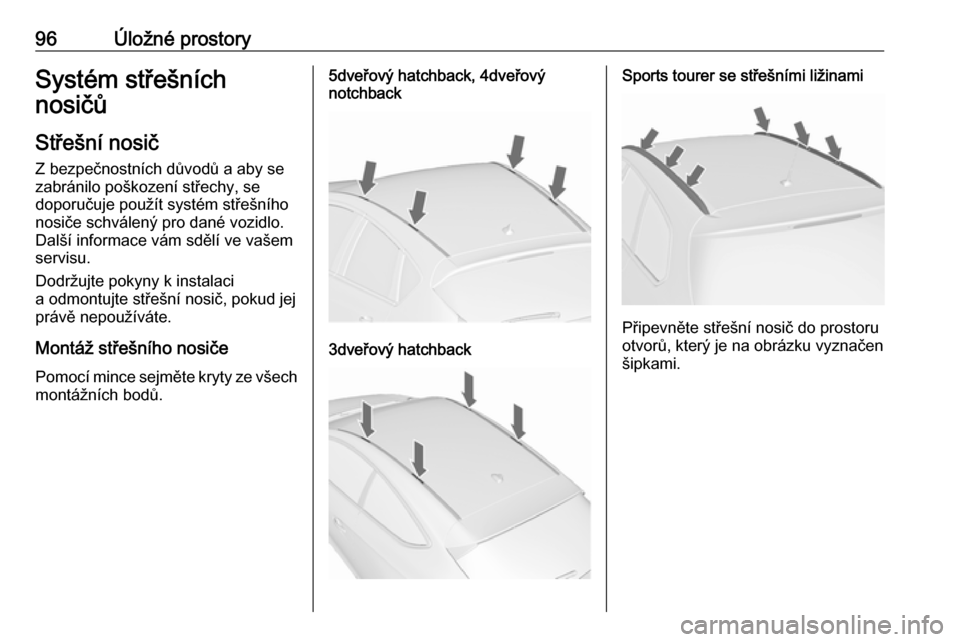

Montáž střešního nosiče
Pomocí mince sejměte kryty ze všech montážních bodů.5dveřový hatchback, 4dveřový
notchback
3dveřový hatchback
Sports tourer se střešními ližinami
Připevněte střešní nosič do prostoru
otvorů, který je na obrázku vyznačen šipkami.

Úložné prostory97Informace o nakládání
●Těžké předměty v zavazadlovém
prostoru by měly být umístěné
tak, aby přiléhaly k opěradlům
sedadel. Ujistěte se, že jsou
opěradla bezpečně zajištěna.
Pokud je možné předměty vrstvit,
těžší předměty umístěte dolů.
● Předměty zajistěte poutacími popruhy upevněnými do
poutacích ok 3 90. Připevněte
výškově nastavitelný kryt do
nejnižší polohy (1) 3 88.
● K zavěšení tašek použijte čtyři
háčky na bočních stěnách
zavazadlového prostoru.
Maximální zatížení: 5 kg na
háček.

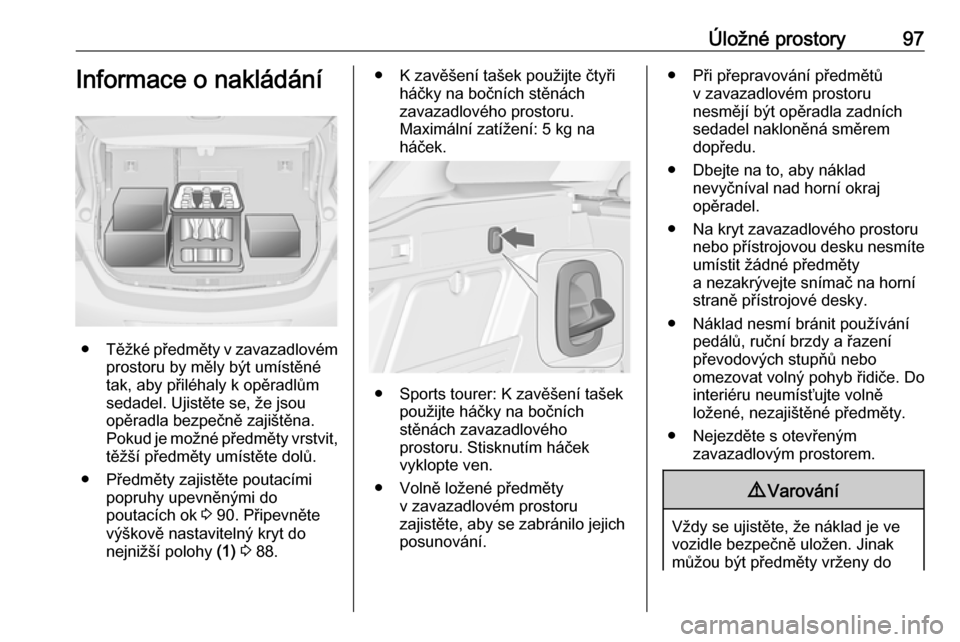

● Sports tourer: K zavěšení tašek použijte háčky na bočních
stěnách zavazadlového
prostoru. Stisknutím háček
vyklopte ven.
● Volně ložené předměty v zavazadlovém prostoru
zajistěte, aby se zabránilo jejich posunování.
● Při přepravování předmětů v zavazadlovém prostoru
nesmějí být opěradla zadních
sedadel nakloněná směrem
dopředu.
● Dbejte na to, aby náklad nevyčníval nad horní okraj
opěradel.
● Na kryt zavazadlového prostoru nebo přístrojovou desku nesmíte
umístit žádné předměty
a nezakrývejte snímač na horní
straně přístrojové desky.
● Náklad nesmí bránit používání pedálů, ruční brzdy a řazení
převodových stupňů nebo
omezovat volný pohyb řidiče. Do
interiéru neumísťujte volně
ložené, nezajištěné předměty.
● Nejezděte s otevřeným zavazadlovým prostorem.9Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do

98Úložné prostoryprostoru vozidla a způsobit osobnízranění nebo poškození nákladu
či vozidla.
● Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností
vozidla (viz identifikační štítek
3 296) a pohotovostní
hmotností.
K vypočtení užitečné hmotnosti
zaneste údaje Vašeho vozidla do
tabulky hmotností na začátku
této příručky.
Pohotovostní hmotnost EC
zahrnuje hmotnost řidiče ( 68 kg),
zavazadla (7 kg) a provozní
kapaliny (přibližně 90 % objemu
palivové nádrže).
Volitelná výbava a příslušenství
zvyšují pohotovostní hmotnost.
● Náklad na střeše zvyšuje citlivost
vozidla na boční vítr a ovlivňuje
chování vozidla v důsledku
zvýšení těžiště vozidla. Náklad
rovnoměrně rozložte a řádně jej
zajistěte upevňovacími popruhy.
Upravte tlak vzduchu
v pneumatikách a přizpůsobte
rychlost vozidla podle podmínek
zatížení vozidla. Popruhy
pravidelně kontrolujte
a přitahujte.
Při jízdě nepřekračujte rychlost
120 km/h.
Přípustné zatížení střechy je 75 kg pro 3dveřový/5dveřový
hatchback a 4dveřový
notchback, pro Sports tourer to je 100 kg. Zatížení střechy se
skládá z hmotnosti střešního
nosiče a nákladu.
