Úložné prostory69úchytů kol. V opačném případě
není zajištěno horizontální
uchycení jízdního kola.
Nedodržení tohoto postupu může
mít za následek poškození kol
jízdního kola horkými výfukovými
plyny.
Vyrovnejte jízdní kolo v podélném směru vozidla: Mírně povolte
upevňovací prvek pedálu.
Pomocí otočné rukojeti na úchytu
kliky pedálu jízdní kolo vyrovnejte do
svislé polohy.
Pokud si dvě jízdní kola navzájem
překáží, lze vzájemné polohy jízdních
kol upravovat nastavováním úchytů
kol a otočné rukojeti na úchytu kliky
pedálu, dokud se jízdní kola
nepřestanou vzájemně dotýkat.
Ujistěte se, že je zachována
dostatečná vzdálenost od vozidla.
Rukou utáhněte upevňovací šroub
upevňovacího prvku ložiskového
pouzdra na maximum.
Pomocí upevňovacích popruhů
zajistěte obě kola jízdního kola
k úchytům kol.
Zkontrolujte jízdní kolo a ujistěte se
o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Nastavení úchytů kol a otočné
rukojeti na úchytu kliky pedálu si
poznamenejte a uschovejte pro
každé jízdní kolo. Správné
přednastavení ulehčí opětovné
nakládání jízdního kola.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.

70Úložné prostorySnímání jízdního kola ze zadníhonosného systému
Povolte upevňovací popruhy obou kol
jízdního kola.
Držte jízdní kolo, povolte upevňovací
šroub upevňovacího prvku
ložiskového pouzdra a poté
upevňovací prvek ložiskového
pouzdra zvedněte a vyjměte.
Zasouvání zadního nosného systému
Zatlačte uchycení kliky pedálu do
otvoru pro kliku pedálu - viz obrázek.
Vložte upevňovací popruhy
a zatáhněte je pevně směrem dolů až nadoraz.
Stiskněte uvolňovací páčku a zcela
zasuňte úchyty kol až nadoraz.

Úložné prostory71

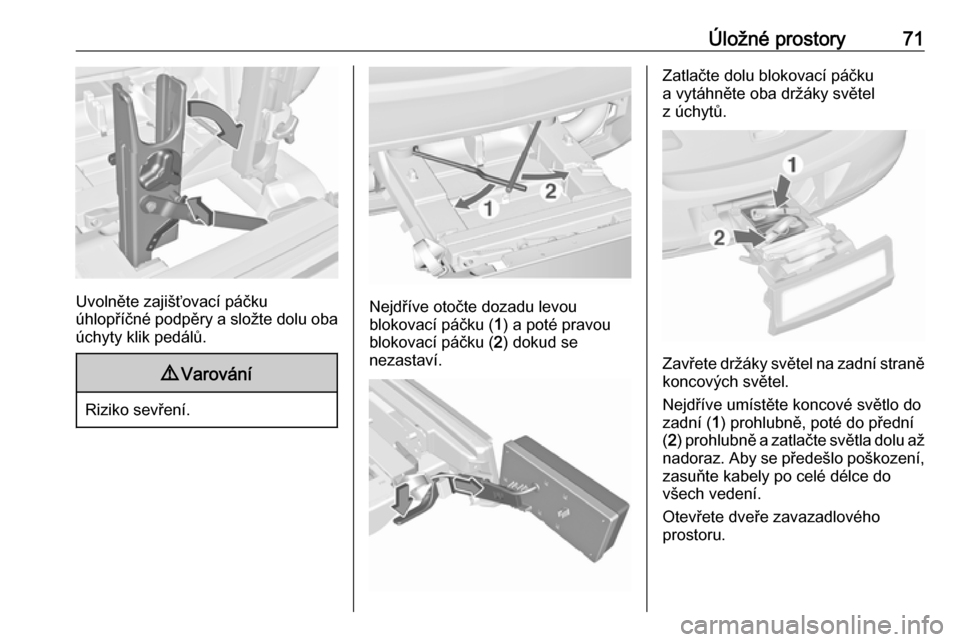

Uvolněte zajišťovací páčku
úhlopříčné podpěry a složte dolu oba
úchyty klik pedálů.
9 Varování
Riziko sevření.
Nejdříve otočte dozadu levou
blokovací páčku ( 1) a poté pravou
blokovací páčku ( 2) dokud se
nezastaví.
Zatlačte dolu blokovací páčku
a vytáhněte oba držáky světel
z úchytů.
Zavřete držáky světel na zadní straně koncových světel.
Nejdříve umístěte koncové světlo do
zadní ( 1) prohlubně, poté do přední
( 2 ) prohlubně a zatlačte světla dolu až
nadoraz. Aby se předešlo poškození, zasuňte kabely po celé délce dovšech vedení.
Otevřete dveře zavazadlového
prostoru.

72Úložné prostory
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.
Zadní nosný systém pro čtyři
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění dvou
jízdních kol k výsuvnému nosiči
integrovanému do podlahy vozidla.
Dále lze připevnit další dvě jízdní kola
na adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného systému je 80 kg s připevněným
adaptérem a 60 kg bez připevněného adaptéru. Maximální hmotnost
jednoho jízdního kola na vytaženém
nosném systému je 30 kg. Díky tomu
lze k nosnému systému připevnit také
jízdní kola s elektrickým pohonem.
Maximální hmotnost jednoho jízdního
kola na adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží se
vůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.

Úložné prostory73Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.

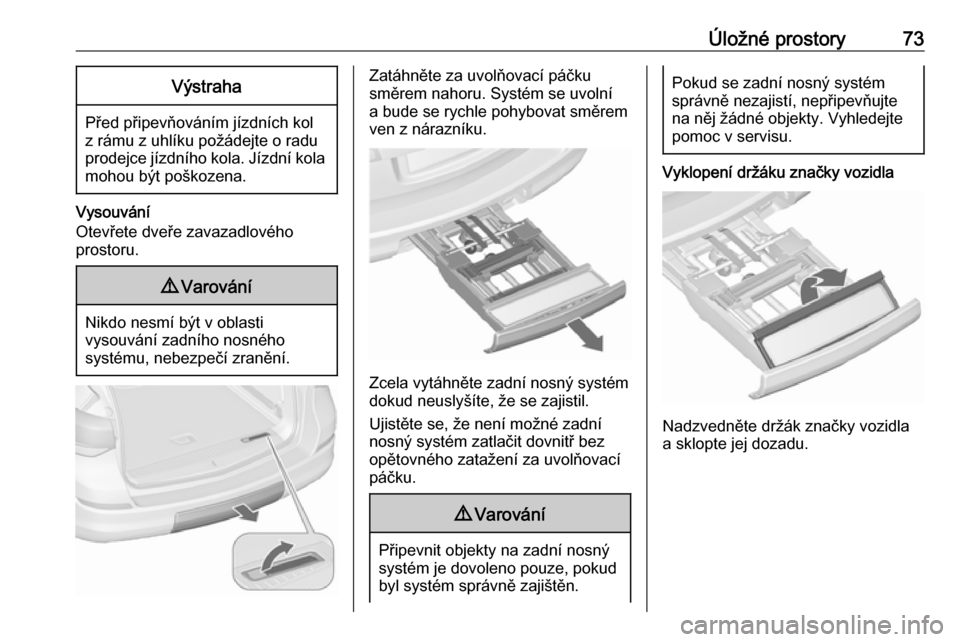

Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.
9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.

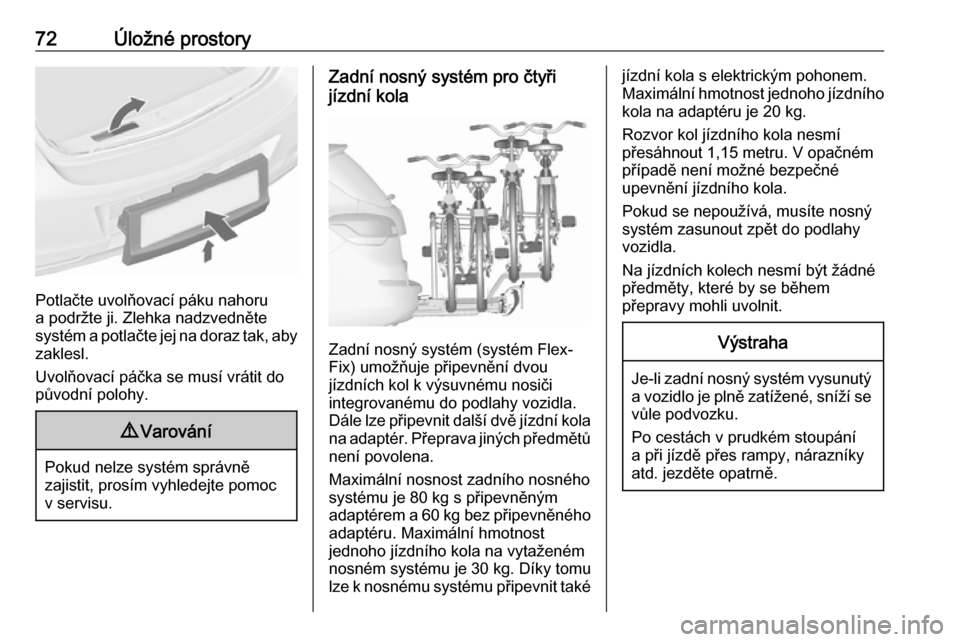

Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.

74Úložné prostoryVyklopení koncových světel
Vyklopte obě koncová světla.
Zajištění zadního nosného systému
Otočte obě upínací páčky co nejvíce
do boku.
Jinak nelze zaručit bezpečnou
funkčnost.

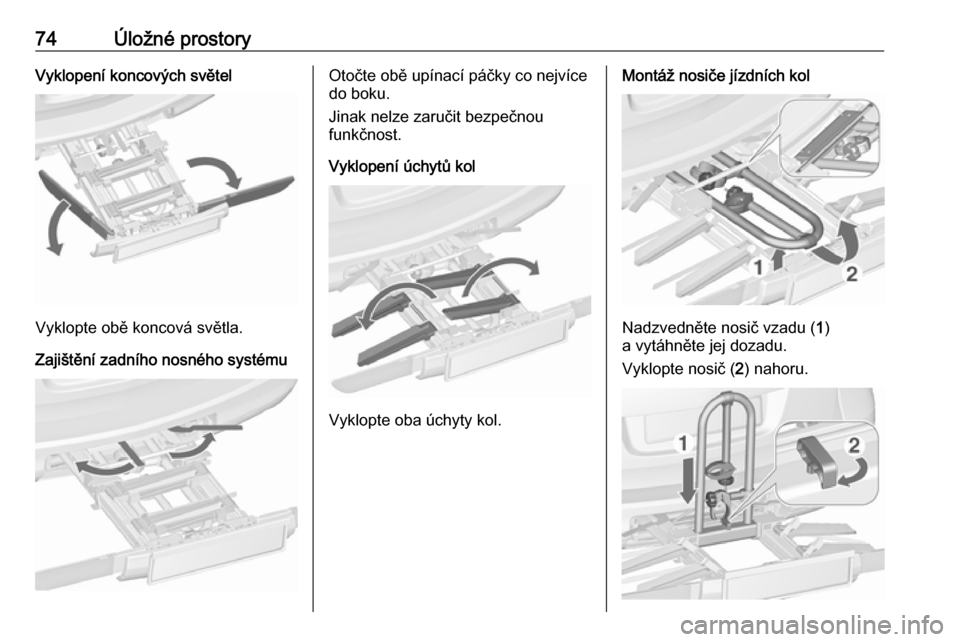

Vyklopení úchytů kol
Vyklopte oba úchyty kol.
Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu ( 1)
a vytáhněte jej dozadu.
Vyklopte nosič ( 2) nahoru.

Úložné prostory75Zatlačte nosič (1) a otočte rukojeť ( 2)
dozadu tak, aby zapadla.

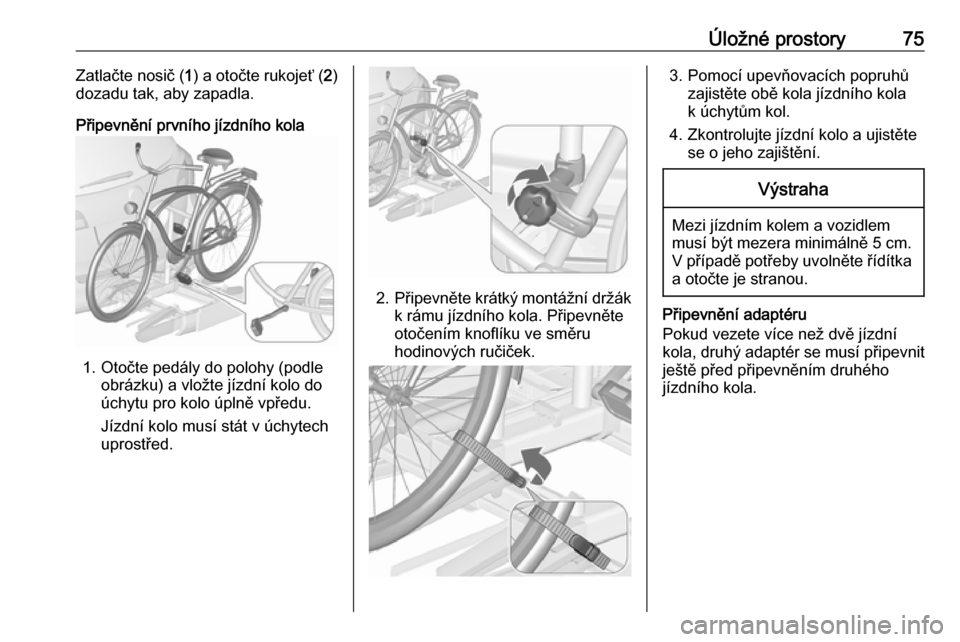

Připevnění prvního jízdního kola
1. Otočte pedály do polohy (podle obrázku) a vložte jízdní kolo do
úchytu pro kolo úplně vpředu.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
3. Pomocí upevňovacích popruhů zajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.

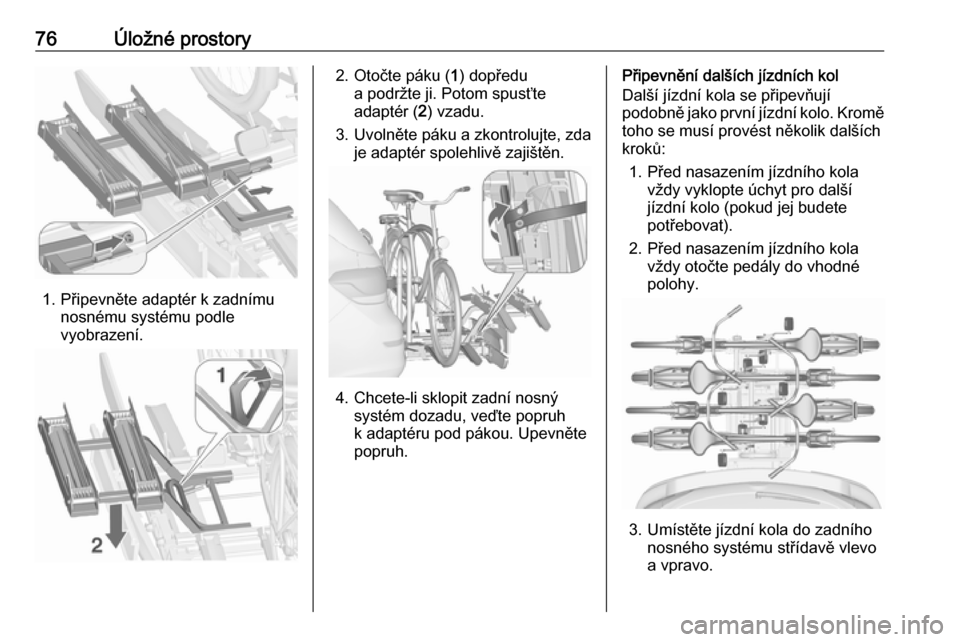

Připevnění adaptéru
Pokud vezete více než dvě jízdní
kola, druhý adaptér se musí připevnit
ještě před připevněním druhého
jízdního kola.

76Úložné prostory
1. Připevněte adaptér k zadnímunosnému systému podle
vyobrazení.
2. Otočte páku ( 1) dopředu
a podržte ji. Potom spusťte
adaptér ( 2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosnýsystém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo (pokud jej budete
potřebovat).
2. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.
3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.

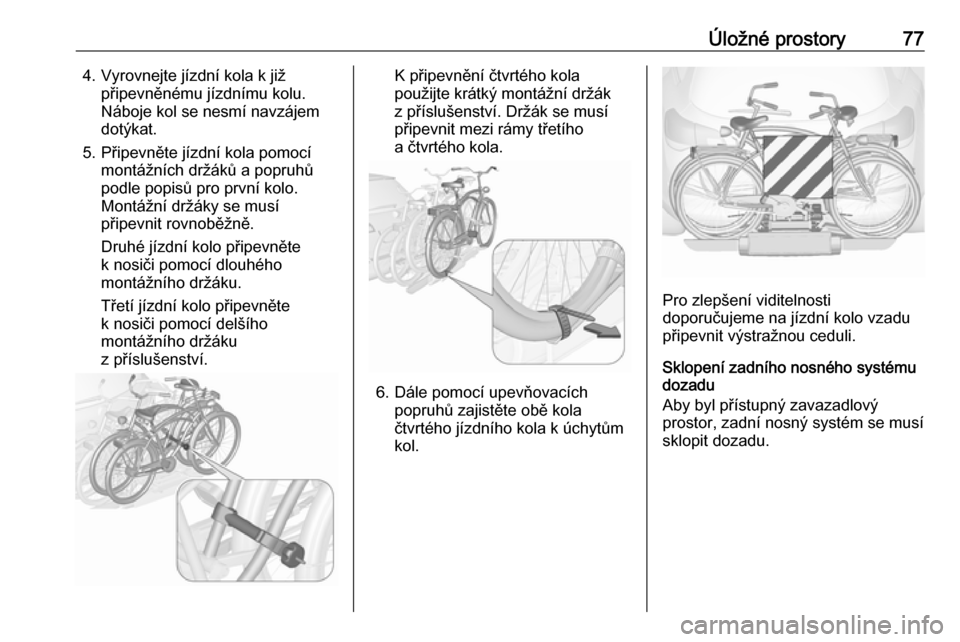

Úložné prostory774. Vyrovnejte jízdní kola k jižpřipevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo. Montážní držáky se musípřipevnit rovnoběžně.
Druhé jízdní kolo připevněte
k nosiči pomocí dlouhého
montážního držáku.
Třetí jízdní kolo připevněte
k nosiči pomocí delšího
montážního držáku
z příslušenství.K připevnění čtvrtého kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy třetího
a čtvrtého kola.
6. Dále pomocí upevňovacích popruhů zajistěte obě kola
čtvrtého jízdního kola k úchytům
kol.
Pro zlepšení viditelnosti doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.

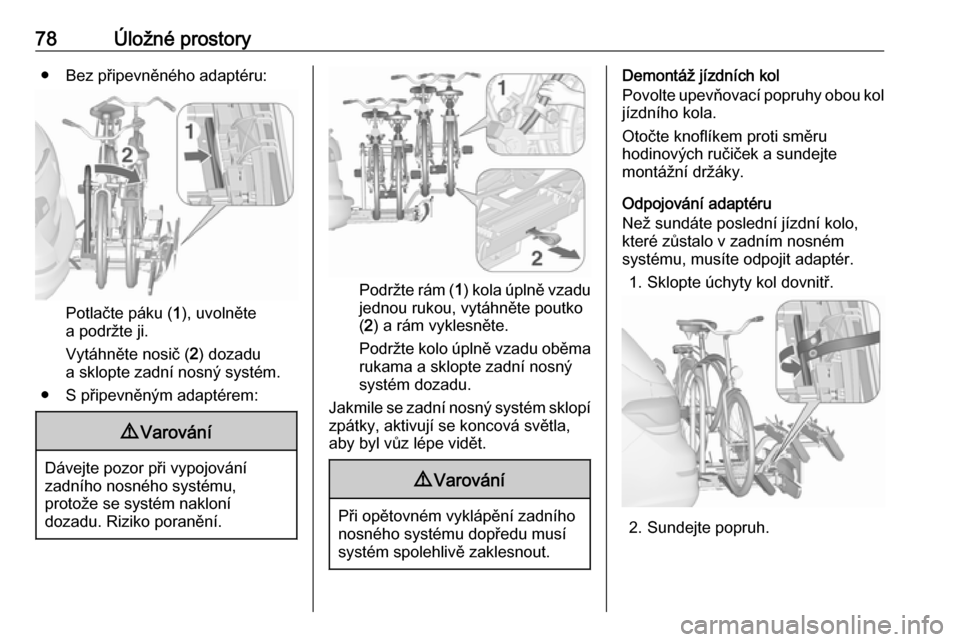

Sklopení zadního nosného systému dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.

78Úložné prostory● Bez připevněného adaptéru:
Potlačte páku (1), uvolněte
a podržte ji.
Vytáhněte nosič ( 2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Podržte rám ( 1) kola úplně vzadu
jednou rukou, vytáhněte poutko ( 2 ) a rám vyklesněte.
Podržte kolo úplně vzadu oběma rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem proti směru
hodinových ručiček a sundejte
montážní držáky.
Odpojování adaptéru
Než sundáte poslední jízdní kolo, které zůstalo v zadním nosném
systému, musíte odpojit adaptér.
1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.
