OPEL ASTRA J 2016 Uputstvo za upotrebu (in Serbian)

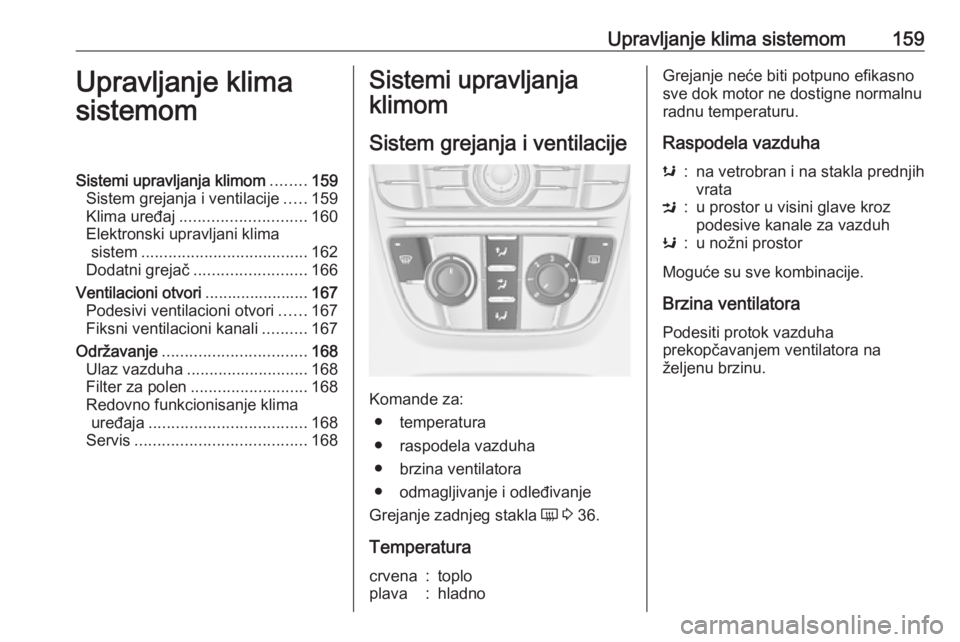

Upravljanje klima sistemom159Upravljanje klima
sistemomSistemi upravljanja klimom ........159
Sistem grejanja i ventilacije .....159
Klima uređaj ............................ 160
Elektronski upravljani klima sistem ..................................... 162
Dodatni grejač ......................... 166
Ventilacioni otvori .......................167
Podesivi ventilacioni otvori ......167
Fiksni ventilacioni kanali ..........167

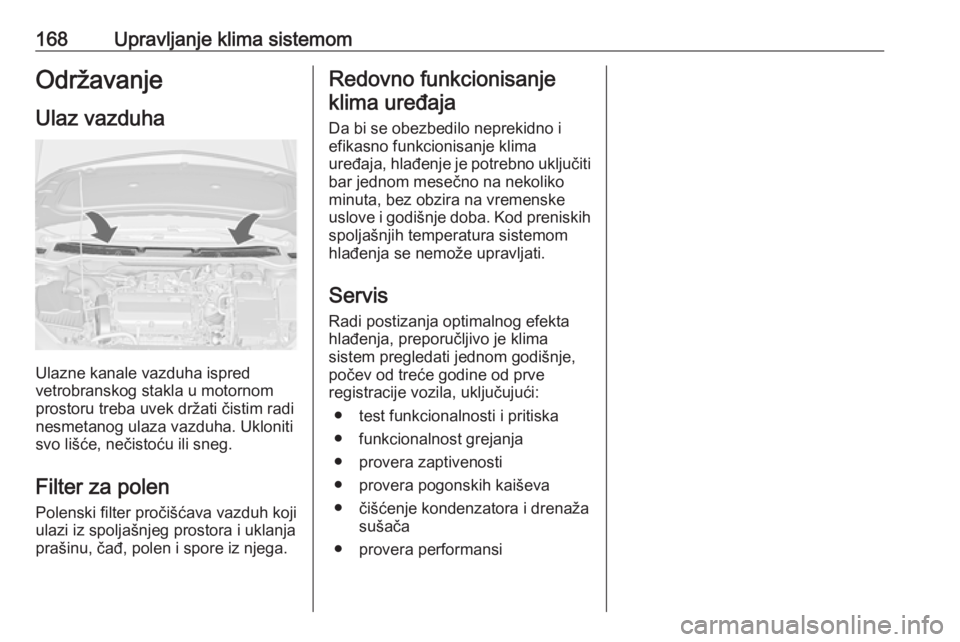

Održavanje ................................ 168
Ulaz vazduha ........................... 168
Filter za polen .......................... 168
Redovno funkcionisanje klima
uređaja ................................... 168
Servis ...................................... 168Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura
● raspodela vazduha
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg stakla Ü 3 36.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhas:na vetrobran i na stakla prednjih
vrataM:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.

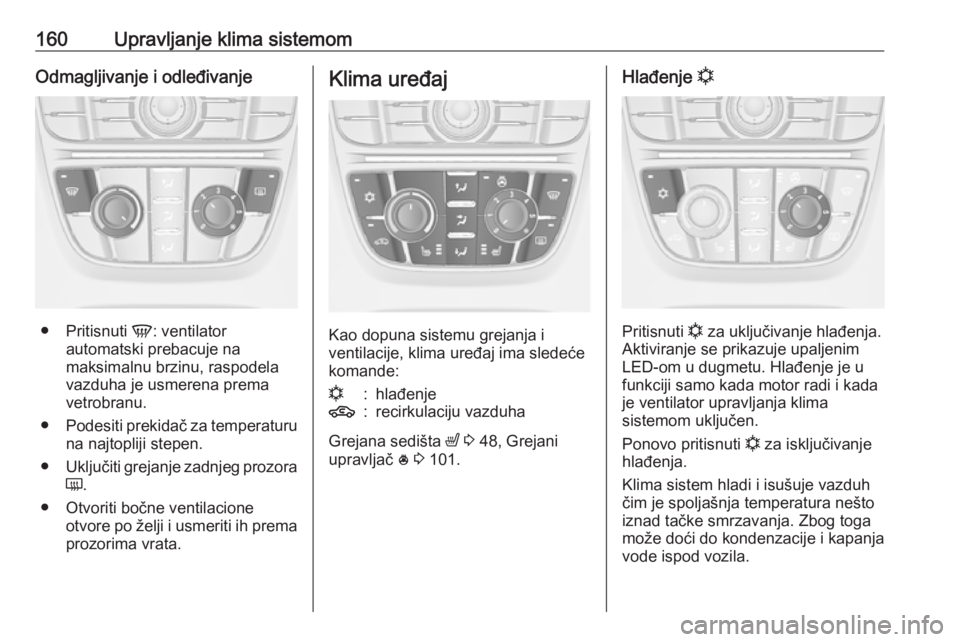

160Upravljanje klima sistemomOdmagljivanje i odleđivanje
●Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji stepen.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulaciju vazduha
Grejana sedišta ß 3 48, Grejani
upravljač * 3 101.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
Aktiviranje se prikazuje upaljenim
LED-om u dugmetu. Hlađenje je u
funkciji samo kada motor radi i kada
je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.

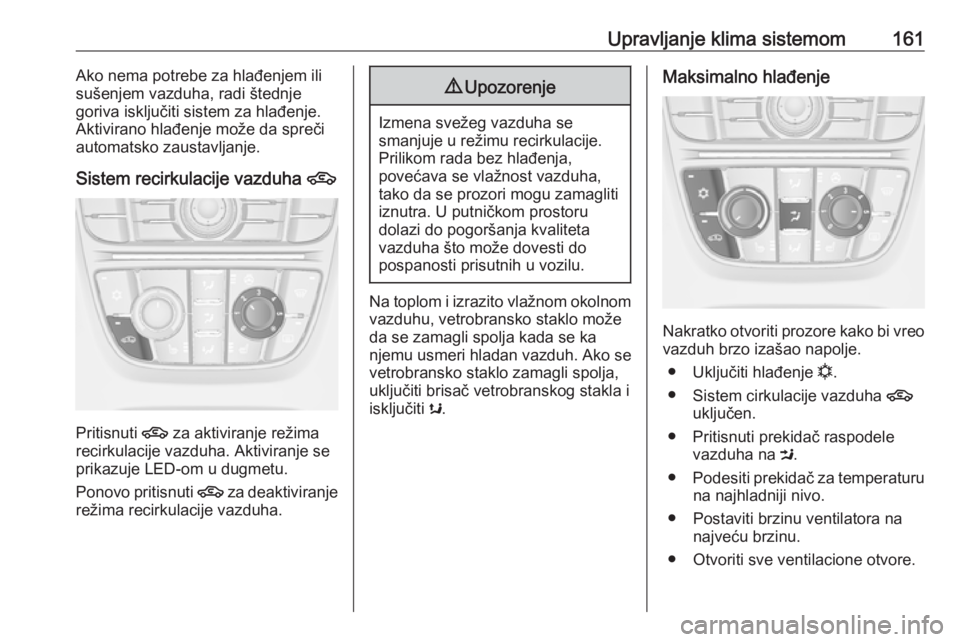

Upravljanje klima sistemom161Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem recirkulacije vazduha 4
Pritisnuti 4
za aktiviranje režima
recirkulacije vazduha. Aktiviranje se
prikazuje LED-om u dugmetu.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Na toplom i izrazito vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti s.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem cirkulacije vazduha 4
uključen.
● Pritisnuti prekidač raspodele vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.

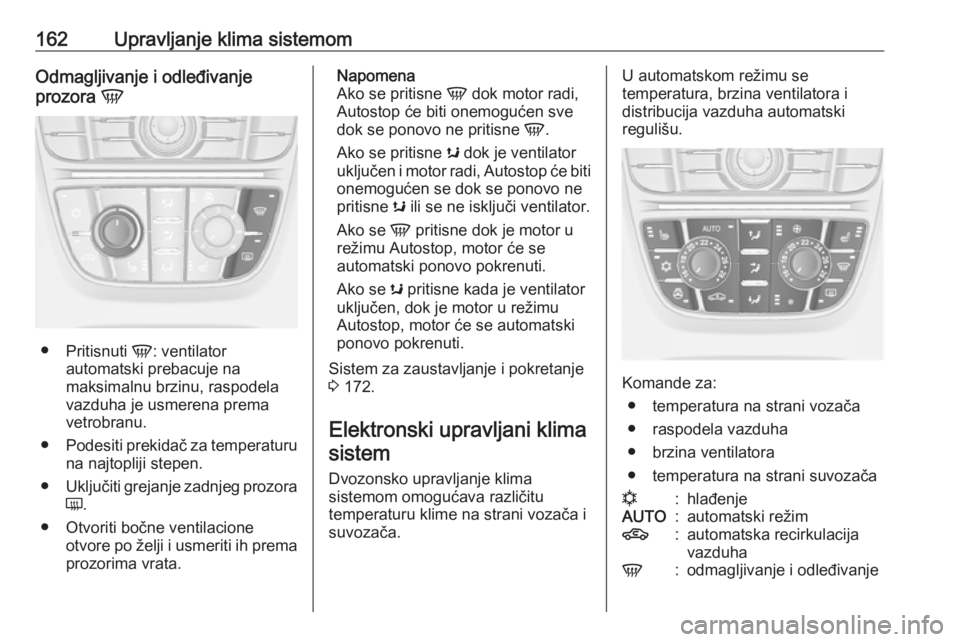

162Upravljanje klima sistemomOdmagljivanje i odleđivanje
prozora V
●
Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji stepen.
● Uključiti grejanje zadnjeg prozora
Ü .
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 172.
Elektronski upravljani klima sistem
Dvozonsko upravljanje klima
sistemom omogućava različitu
temperaturu klime na strani vozača i
suvozača.U automatskom režimu se
temperatura, brzina ventilatora i
distribucija vazduha automatski
regulišu.
Komande za:
● temperatura na strani vozača
● raspodela vazduha
● brzina ventilatora
● temperatura na strani suvozača
n:hlađenjeAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje

Upravljanje klima sistemom163Grejanje zadnjeg prozora Ü 3 36,
Grejanje sedišta ß 3 48, Grejani
upravljač * 3 101.
Svaka promena podešavanja se
prikazuje na Informacionom displeju na nekoliko sekundi.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Automatski režim AUTO
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO za automatsku
regulaciju raspodele vazduha i
brzine ventilatora.
● Otvorite sve ventilacione otvore kako biste omogućili optimalnudistribuciju vazduha u
automatskom režimu.
● Pritisnuti n za uključivanje
optimalnog hlađenja i
odmagljivanja. Aktiviranje se
prikazuje upaljenim LED-om u
dugmetu.
● Podesiti prethodno izabranu temperaturu za vozača i
suvozača pomoću levih i desnih okretnih dugmadi. Preporučena
temperatura je 22 °C.
Regulisanje brzine ventilatora u
automatskom režimu se može
menjati u meniju Podešavanja.
Personalizacija vozila 3 134.
Predizbor temperature Podesiti temperature na željene
vrednosti.

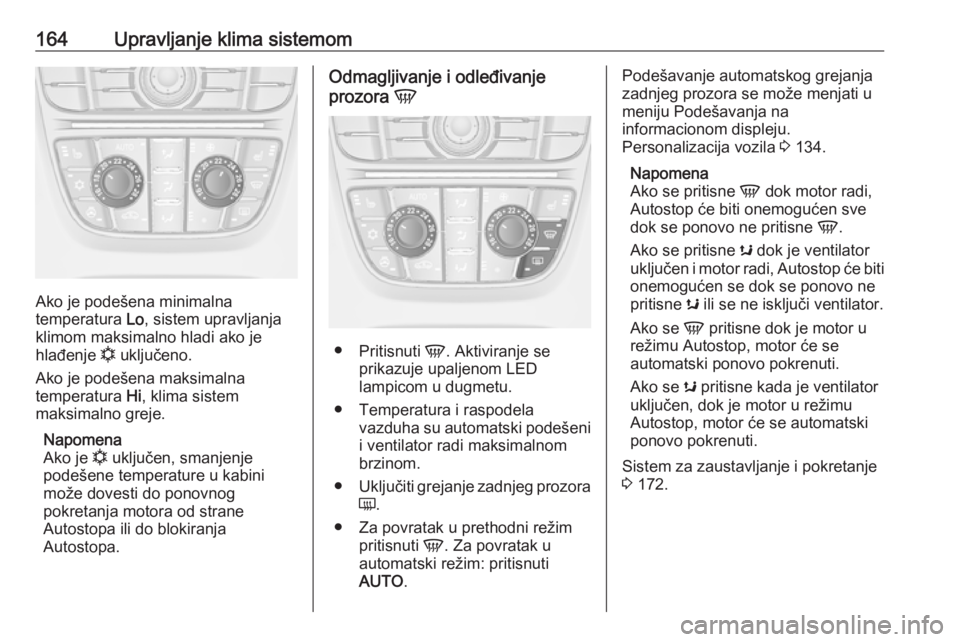

164Upravljanje klima sistemom
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Odmagljivanje i odleđivanje
prozora V
●
Pritisnuti V. Aktiviranje se
prikazuje upaljenom LED
lampicom u dugmetu.
● Temperatura i raspodela vazduha su automatski podešenii ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora
Ü .
● Za povratak u prethodni režim pritisnuti V. Za povratak u
automatski režim: pritisnuti
AUTO .
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Podešavanja na
informacionom displeju.
Personalizacija vozila 3 134.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne s dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne s ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se s pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 172.

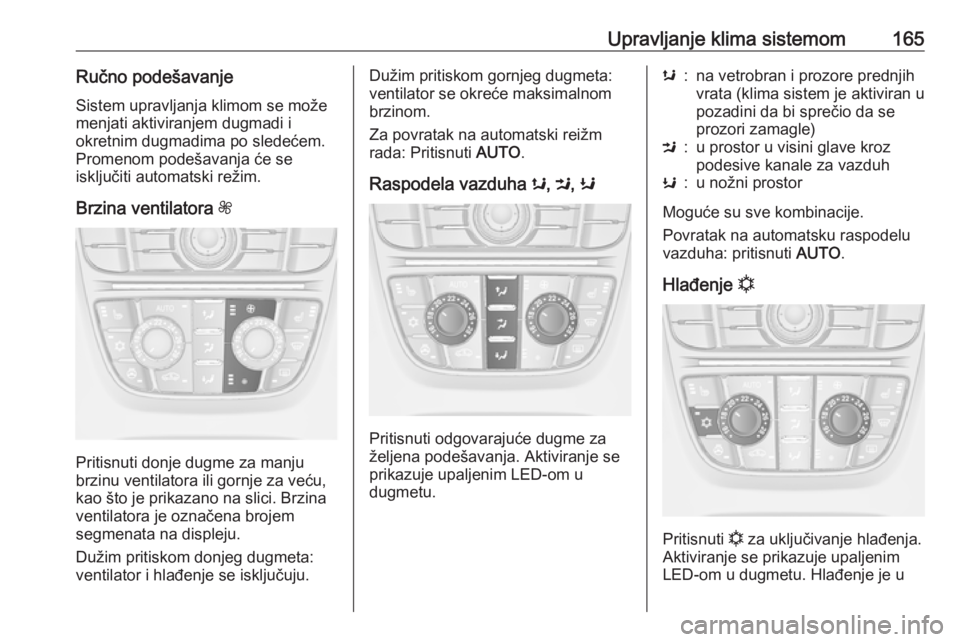

Upravljanje klima sistemom165Ručno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO.
Raspodela vazduha s, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje upaljenim LED-om u
dugmetu.
s:na vetrobran i prozore prednjih
vrata (klima sistem je aktiviran u
pozadini da bi sprečio da se
prozori zamagle)M:u prostor u visini glave kroz
podesive kanale za vazduhK:u nožni prostor
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
Aktiviranje se prikazuje upaljenim
LED-om u dugmetu. Hlađenje je u

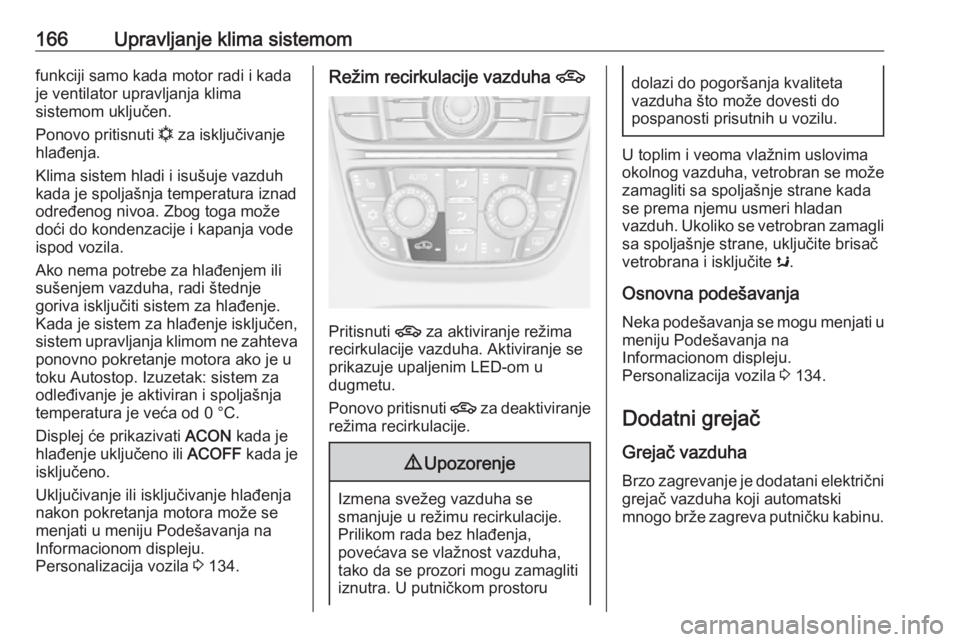

166Upravljanje klima sistemomfunkciji samo kada motor radi i kadaje ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva
ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: sistem za
odleđivanje je aktiviran i spoljašnja
temperatura je veća od 0 °C.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.
Uključivanje ili isključivanje hlađenja
nakon pokretanja motora može se
menjati u meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 134.Režim recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. Aktiviranje se
prikazuje upaljenim LED-om u
dugmetu.
Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije.
Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ukoliko se vetrobran zamagli
sa spoljašnje strane, uključite brisač
vetrobrana i isključite s.
Osnovna podešavanja
Neka podešavanja se mogu menjati u meniju Podešavanja na
Informacionom displeju.
Personalizacija vozila 3 134.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatani električni grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

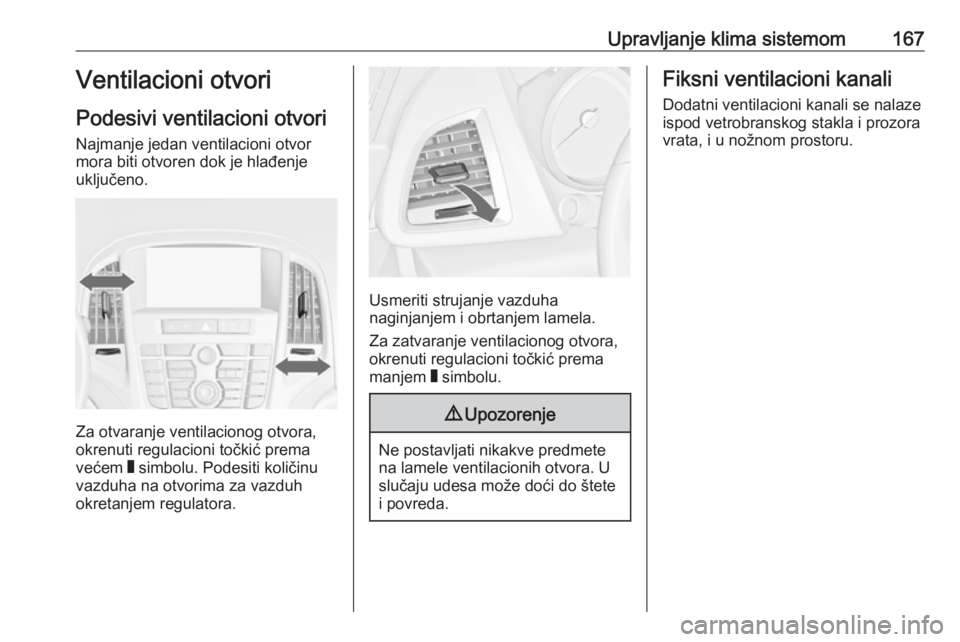

Upravljanje klima sistemom167Ventilacioni otvori
Podesivi ventilacioni otvori
Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema većem W simbolu. Podesiti količinu
vazduha na otvorima za vazduh
okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionog otvora,
okrenuti regulacioni točkić prema
manjem W simbolu.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.

168Upravljanje klima sistemomOdržavanjeUlaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistemomhlađenja se nemože upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je klima
sistem pregledati jednom godišnje,
počev od treće godine od prve
registracije vozila, uključujući:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansi
