Прилади та органи управління119Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або газу в баку,
залежно від робочого режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 119.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.Селектор палива
Щоб перемкнутися з бензину на
скраплений газ і навпаки,
натискайте LPG. Світлодіодний
індикатор 1 позначає поточний
режим роботи.

120Прилади та органи управління1 вимк.:робота на бензині1 миготить:перевіряється
наявність умов для
переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.1 світиться:робота на
скрапленому газі1 блимає 5
разів, а
потім згасає:балон скрапленого
газу порожній або
виникла
несправність у
системі
скрапленого газу. В
інформаційному
центрі водія
відобразиться
повідомлення.
Як тільки в балоні закінчиться
скраплений газ, автоматично
активується режим роботи на
бензині, доки не буде вимкнено
запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 247.
Датчик температури
охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.
Щоб відобразити час, що
залишився до наступної заміни
мастила, натискайте кнопки на важелі перемикання сигналів
повороту:

Прилади та органи управління121
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .Час до наступної заміни мастила
відображається в процентах в
інформаційному центрі водія.
Скидання показників Щоб скинути показники, на кілька
секунд натисніть SET/CLR на
важелі перемикання сигналів
повороту. Сторінка з часом, що
залишився до наступної заміни
мастила, має бути активною.
Увімкніть запалювання, але не заводьте двигун.
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила необхідно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Чергове технічне
обслуговування
Коли система визначить, що термін
служби мастила зменшився, в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 133.
Інформація про обслуговування
3 325.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
місцезнаходження контрольних
індикаторів може відрізнятися.

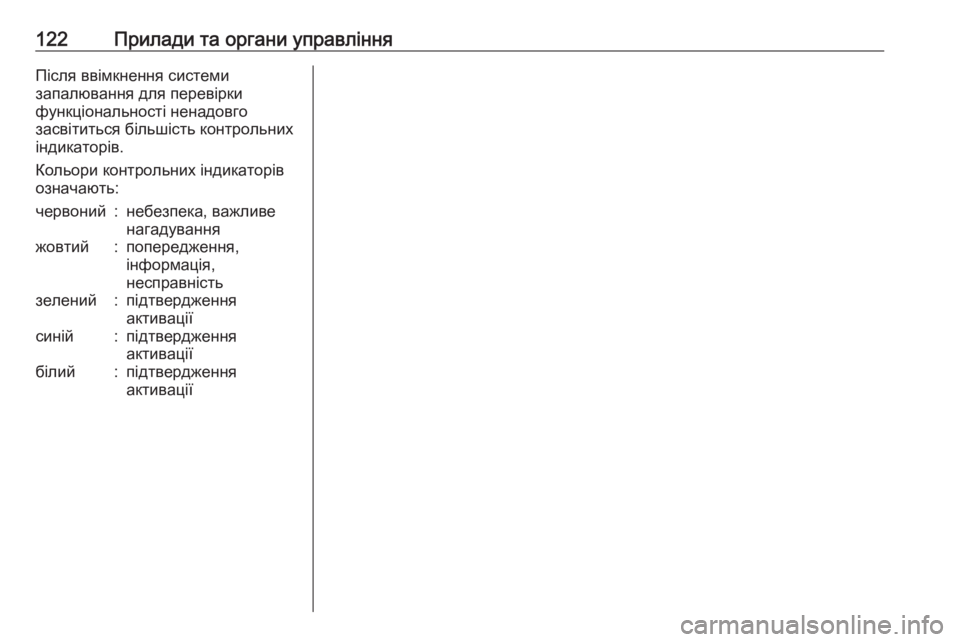

122Прилади та органи управлінняПісля ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

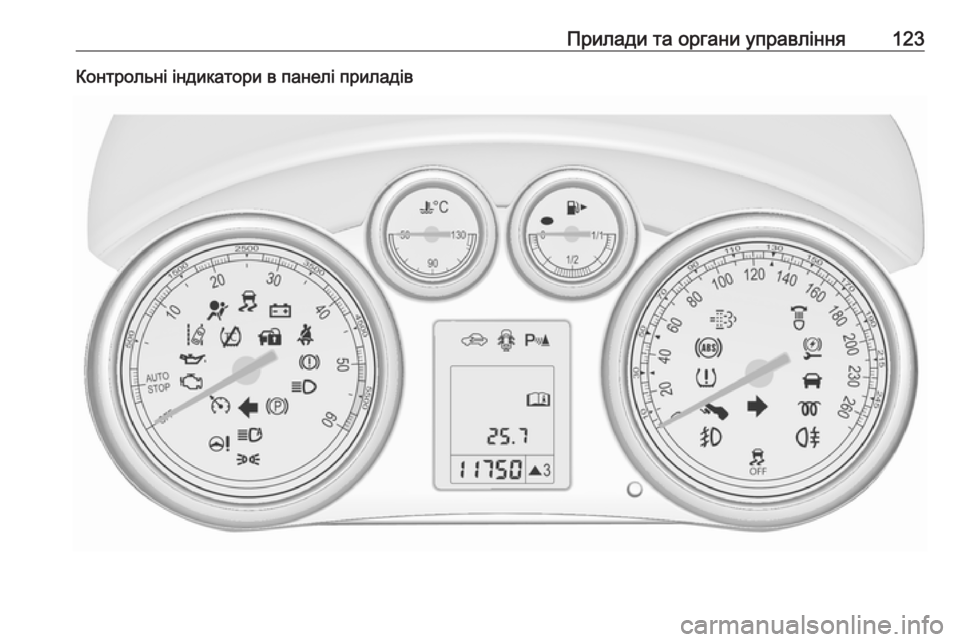

Прилади та органи управління123Контрольні індикатори в панелі приладів

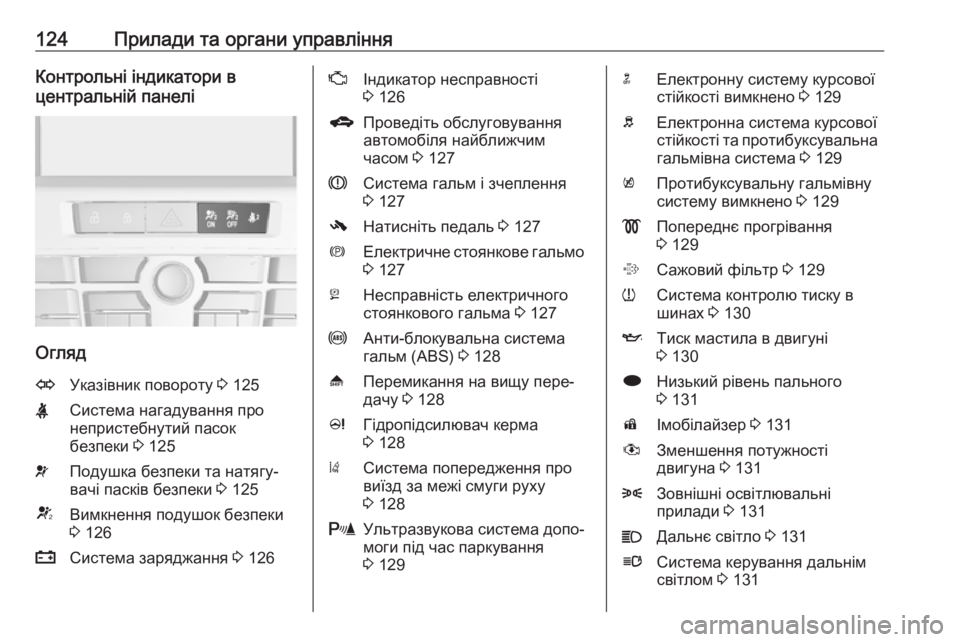

124Прилади та органи управлінняКонтрольні індикатори в
центральній панелі
Огляд
OУказівник повороту 3 125XСистема нагадування про
непристебнутий пасок
безпеки 3 125vПодушка безпеки та натягу‐
вачі пасків безпеки 3 125VВимкнення подушок безпеки
3 126pСистема заряджання 3 126ZІндикатор несправності
3 126gПроведіть обслуговування
автомобіля найближчим
часом 3 127RСистема гальм і зчеплення
3 127-Натисніть педаль 3 127mЕлектричне стоянкове гальмо
3 127jНесправність електричного
стоянкового гальма 3 127uАнти-блокувальна система
гальм (ABS) 3 128[Перемикання на вищу пере‐
дачу 3 128cГідропідсилювач керма
3 128)Система попередження про
виїзд за межі смуги руху
3 128rУльтразвукова система допо‐
моги під час паркування
3 129nЕлектронну систему курсової
стійкості вимкнено 3 129bЕлектронна система курсової
стійкості та протибуксувальна гальмівна система 3 129kПротибуксувальну гальмівну
систему вимкнено 3 129!Попереднє прогрівання
3 129%Сажовий фільтр 3 129wСистема контролю тиску в
шинах 3 130IТиск мастила в двигуні
3 130iНизький рівень пального
3 131dІмобілайзер 3 131#Зменшення потужності
двигуна 3 1318Зовнішні освітлювальні
прилади 3 131CДальнє світло 3 131lСистема керування дальнім
світлом 3 131

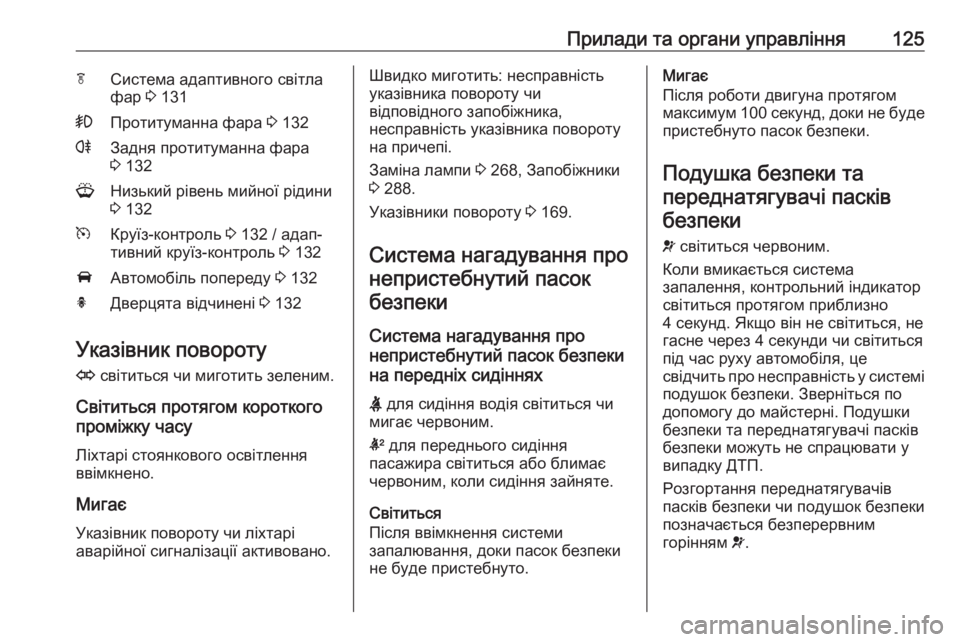

Прилади та органи управління125fСистема адаптивного світла
фар 3 131>Протитуманна фара 3 132rЗадня протитуманна фара
3 132GНизький рівень мийної рідини
3 132mКруїз-контроль 3 132 / адап‐
тивний круїз-контроль 3 132AАвтомобіль попереду 3 132hДверцята відчинені 3 132
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Указівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 268, Запобіжники
3 288.
Указівники повороту 3 169.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться або блимає
червоним, коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

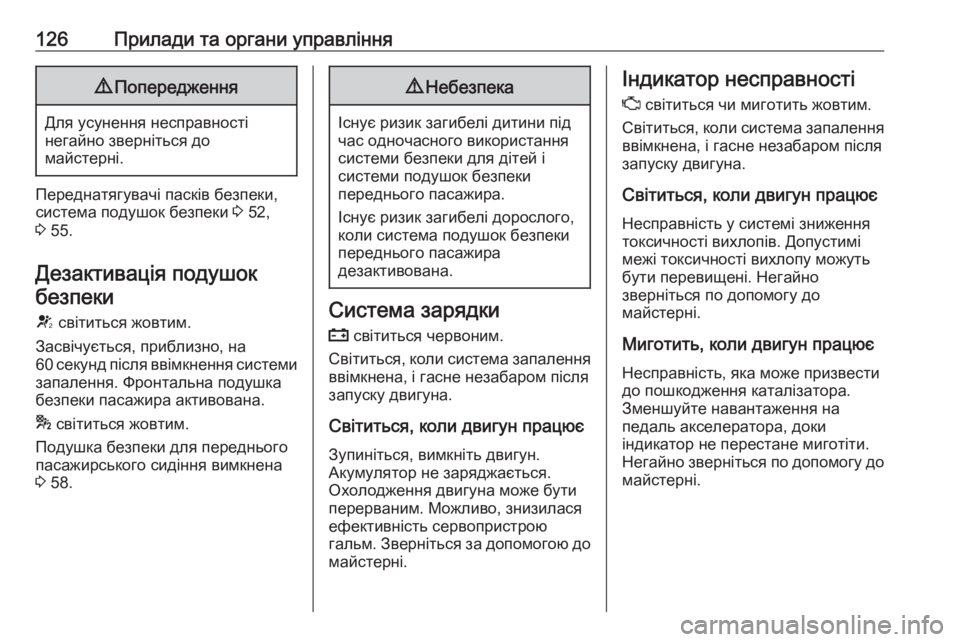

126Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 52,
3 55.
Дезактивація подушок безпеки
V світиться жовтим.
Засвічується, приблизно, на
60 секунд після ввімкнення системи запалення. Фронтальна подушка
безпеки пасажира активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 58.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться за допомогою до майстерні.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.

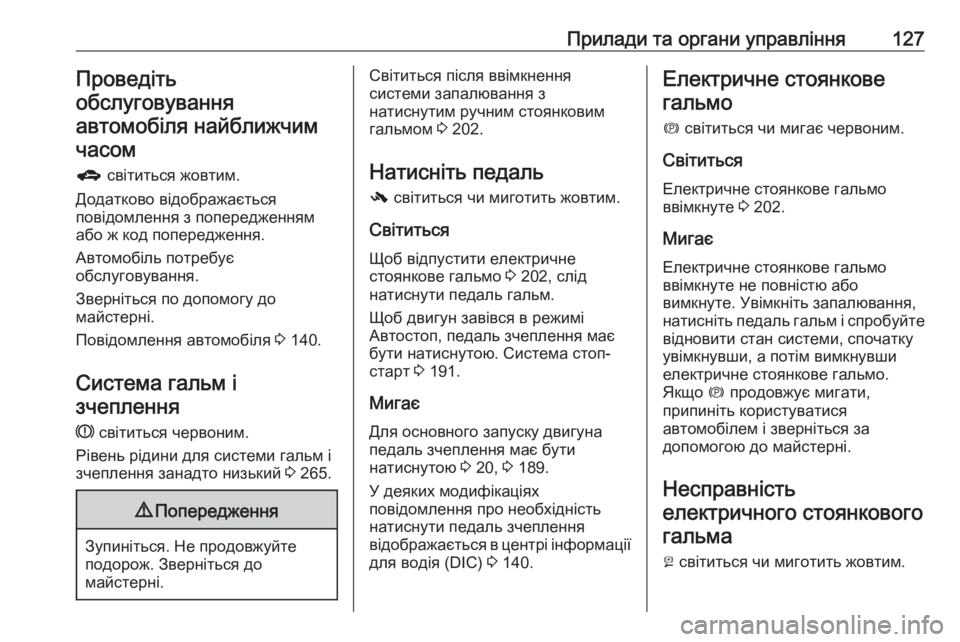

Прилади та органи управління127Проведіть
обслуговування автомобіля найближчим часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або ж код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 140.
Система гальм і зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 265.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 202.
Натисніть педаль - світиться чи миготить жовтим.
Світиться Щоб відпустити електричне
стоянкове гальмо 3 202, слід
натиснути педаль гальм.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 191.
Мигає
Для основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 20, 3 189.
У деяких модифікаціях
повідомлення про необхідність
натиснути педаль зчеплення
відображається в центрі інформації для водія (DIC) 3 140.Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 202.
Мигає Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи миготить жовтим.

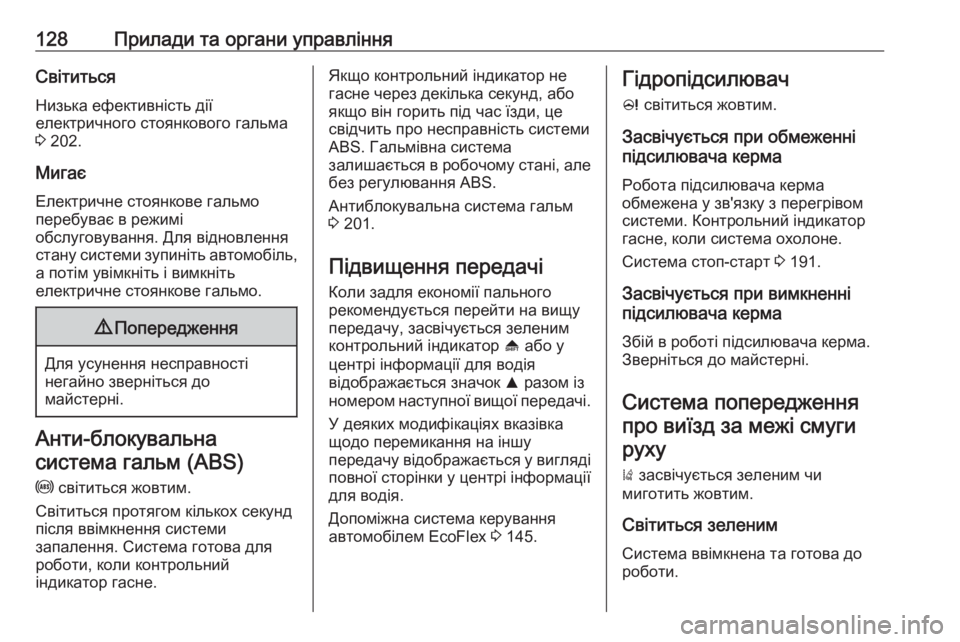

128Прилади та органи управлінняСвітиться
Низька ефективність дії
електричного стоянкового гальма
3 202.
Мигає
Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через декілька секунд, або
якщо він горить під час їзди, це
свідчить про несправність системи
ABS. Гальмівна система
залишається в робочому стані, але
без регулювання ABS.
Антиблокувальна система гальм 3 201.
Підвищення передачі
Коли задля економії пального
рекомендується перейти на вищу
передачу, засвічується зеленим
контрольний індикатор [ або у
центрі інформації для водія
відображається значок R разом із
номером наступної вищої передачі.
У деяких модифікаціях вказівка
щодо перемикання на іншу
передачу відображається у вигляді
повної сторінки у центрі інформації для водія.
Допоміжна система керування
автомобілем EcoFlex 3 145.Гідропідсилювач
c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 191.
Засвічується при вимкненні
підсилювача керма
Збій в роботі підсилювача керма. Зверніться до майстерні.
Система попередженняпро виїзд за межі смугируху
) засвічується зеленим чи
миготить жовтим.
Світиться зеленим
Система ввімкнена та готова до
роботи.
