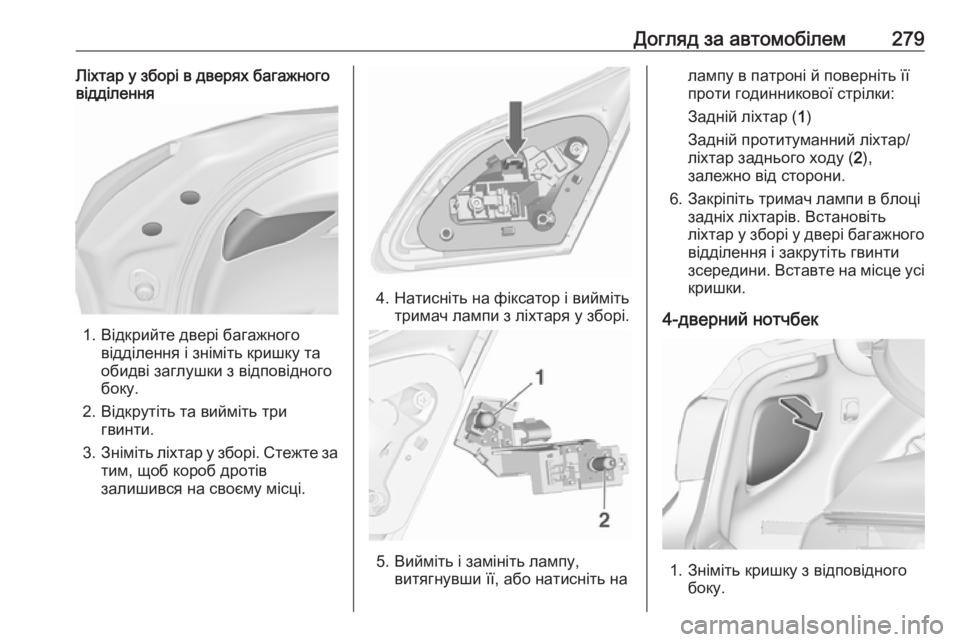

Догляд за автомобілем279Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришку та
обидві заглушки з відповідного
боку.
2. Відкрутіть та вийміть три гвинти.
3. Зніміть ліхтар у зборі. Стежте за
тим, щоб короб дротів
залишився на своєму місці.
4. Натисніть на фіксатор і вийміть тримач лампи з ліхтаря у зборі.
5. Вийміть і замініть лампу, витягнувши її, або натисніть на
лампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
6. Закріпіть тримач лампи в блоці задніх ліхтарів. Встановіть
ліхтар у зборі у двері багажного
відділення і закрутіть гвинти
зсередини. Вставте на місце усі
кришки.
4-дверний нотчбек
1. Зніміть кришку з відповідного боку.

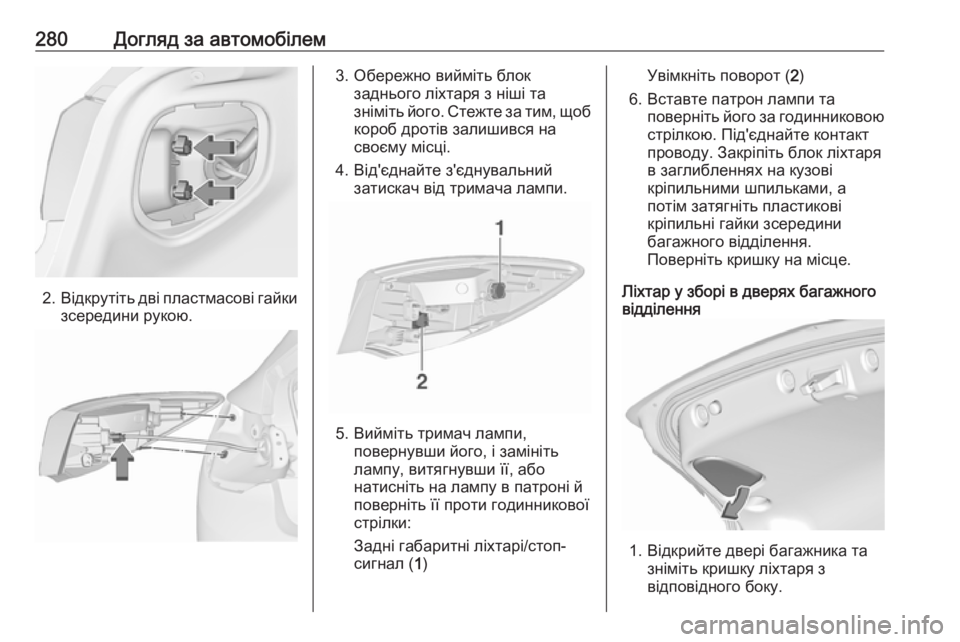

280Догляд за автомобілем
2.Відкрутіть дві пластмасові гайки
зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть блок ліхтаря
в заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажника та
зніміть кришку ліхтаря з
відповідного боку.

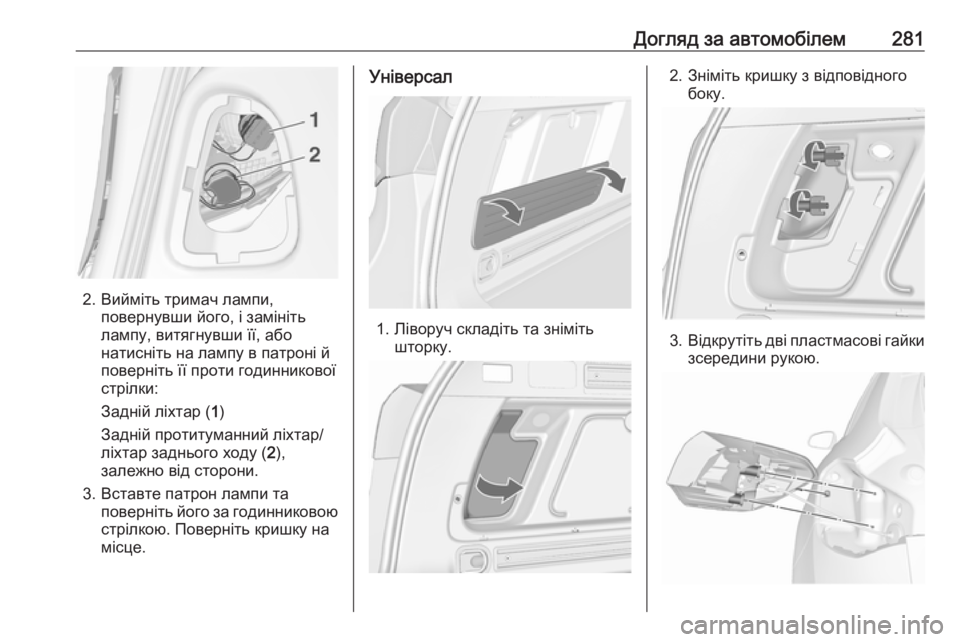

Догляд за автомобілем281
2. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.
Універсал
1. Ліворуч складіть та зніміть шторку.
2. Зніміть кришку з відповідного боку.
3.Відкрутіть дві пластмасові гайки
зсередини рукою.

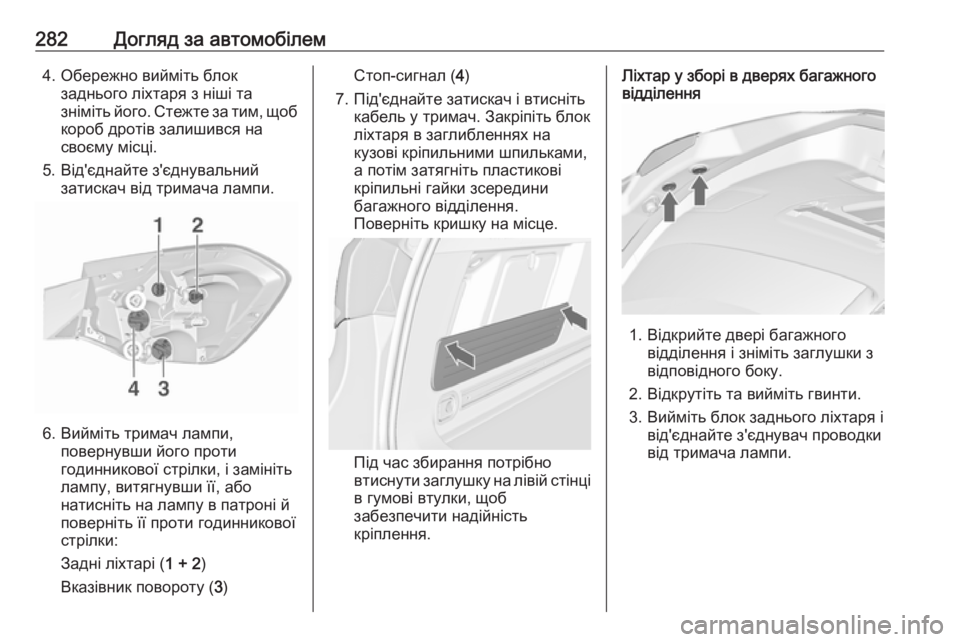

282Догляд за автомобілем4. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
5. Від'єднайте з'єднувальний затискач від тримача лампи.
6. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні ліхтарі ( 1 + 2)
Вказівник повороту ( 3)
Стоп-сигнал ( 4)
7. Під'єднайте затискач і втисніть кабель у тримач. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Під час збирання потрібно
втиснути заглушку на лівій стінці
в гумові втулки, щоб
забезпечити надійність
кріплення.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть заглушки з
відповідного боку.
2. Відкрутіть та вийміть гвинти.
3. Вийміть блок заднього ліхтаря і від'єднайте з'єднувач проводки
від тримача лампи.

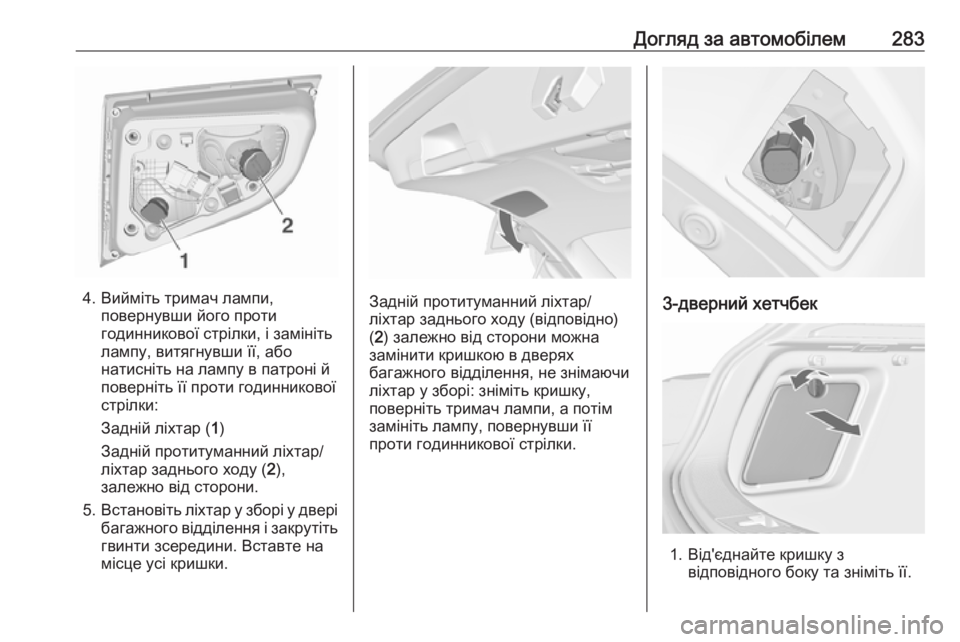

Догляд за автомобілем283
4. Вийміть тримач лампи,повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
5. Встановіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти зсередини. Вставте на
місце усі кришки.Задній протитуманний ліхтар/
ліхтар заднього ходу (відповідно)
( 2 ) залежно від сторони можна
замінити кришкою в дверях
багажного відділення, не знімаючи
ліхтар у зборі: зніміть кришку,
поверніть тримач лампи, а потім
замініть лампу, повернувши її
проти годинникової стрілки.3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.

284Догляд за автомобілем
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте з'єднувальнийзатискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
версія зі світлодіодом (LED)
Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення

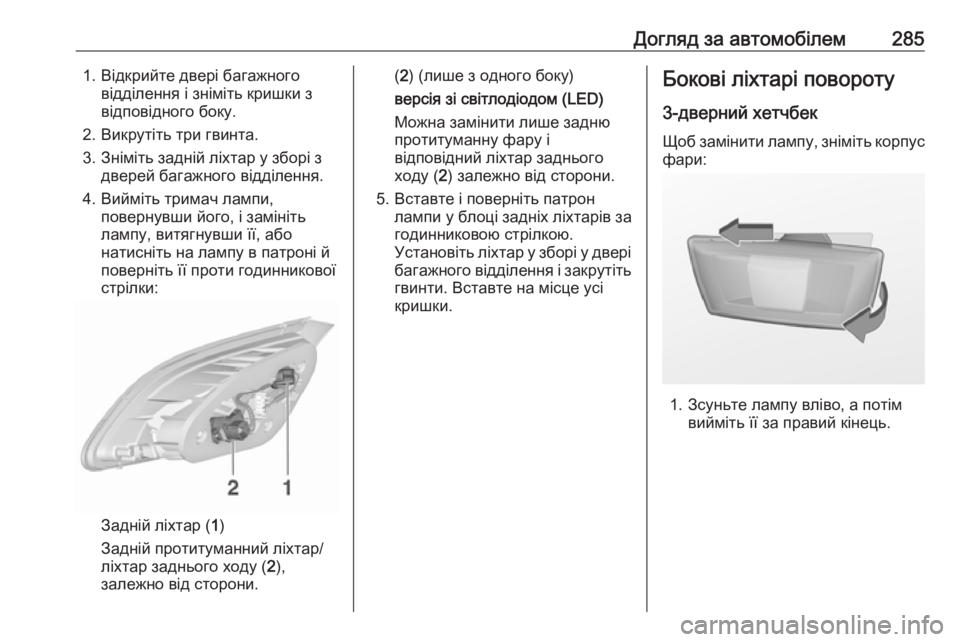

Догляд за автомобілем2851. Відкрийте двері багажноговідділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.
4. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
( 2 ) (лише з одного боку)
версія зі світлодіодом (LED)
Можна замінити лише задню
протитуманну фару і
відповідний ліхтар заднього
ходу ( 2) залежно від сторони.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Установіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти. Вставте на місце усі
кришки.Бокові ліхтарі повороту
3-дверний хетчбек
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

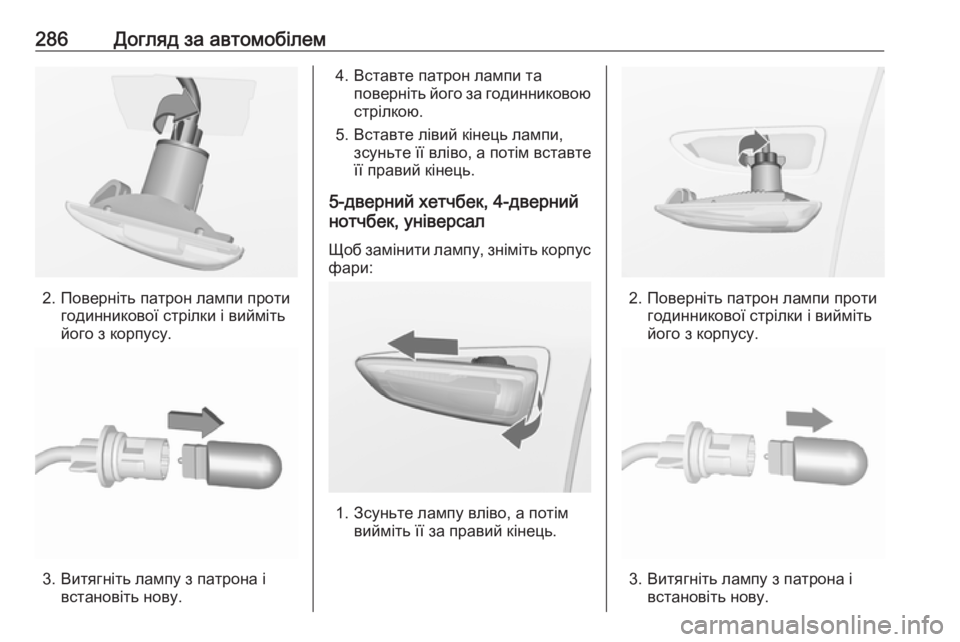

286Догляд за автомобілем
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
5-дверний хетчбек, 4-дверний
нотчбек, універсал
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

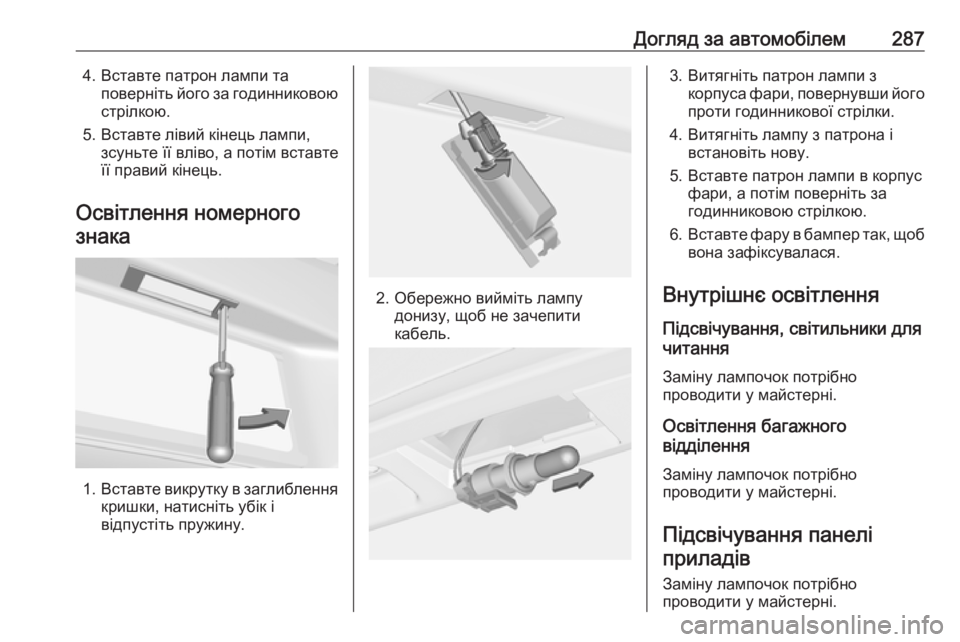

Догляд за автомобілем2874. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Підсвічування панеліприладів
Заміну лампочок потрібно
проводити у майстерні.

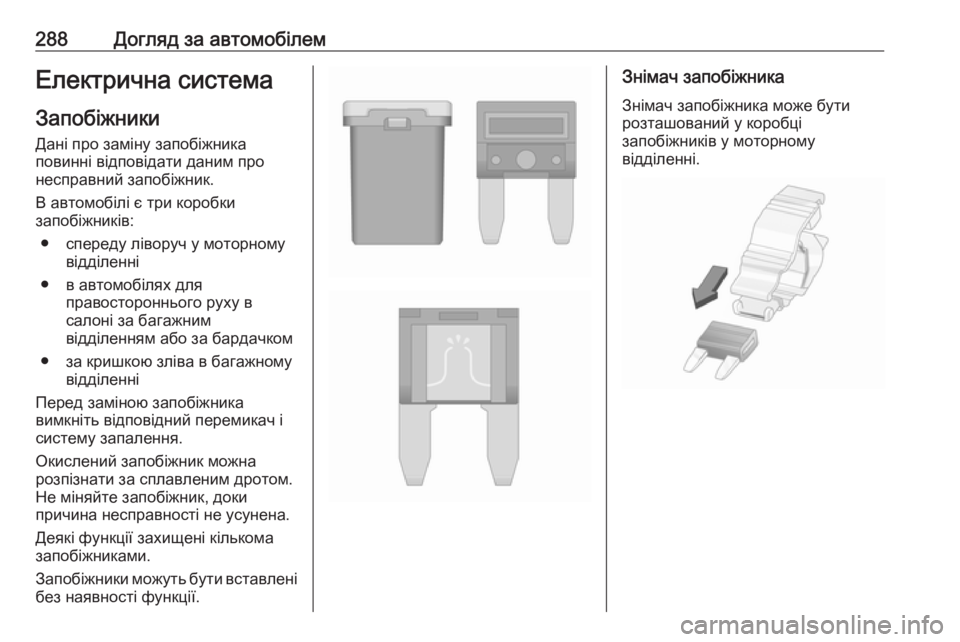

288Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
