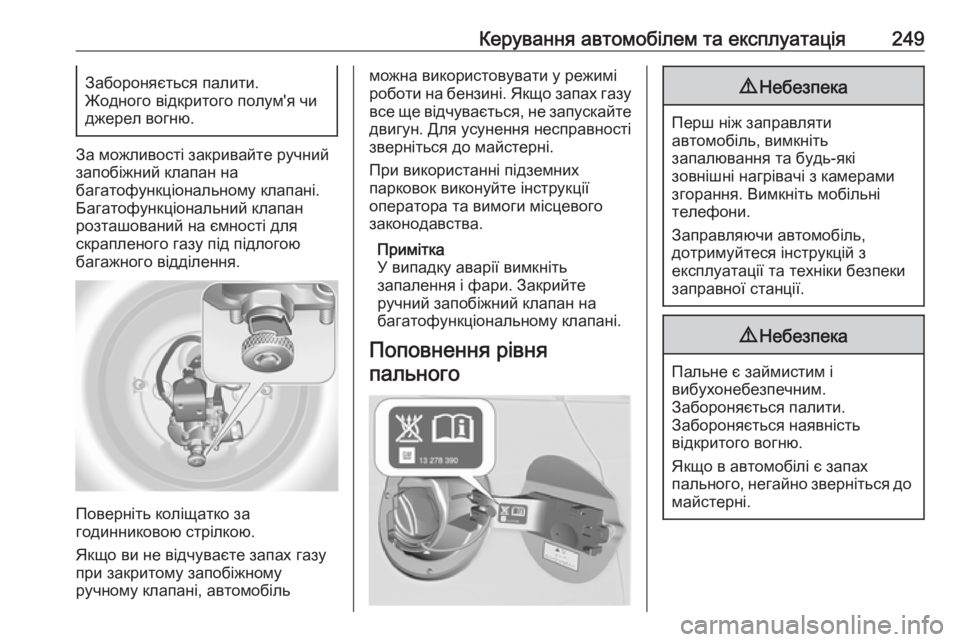

Керування автомобілем та експлуатація249Забороняється палити.
Жодного відкритого полум'я чи
джерел вогню.
За можливості закривайте ручний
запобіжний клапан на
багатофункціональному клапані.
Багатофункціональний клапан
розташований на ємності для
скрапленого газу під підлогою
багажного відділення.
Поверніть коліщатко за
годинниковою стрілкою.
Якщо ви не відчуваєте запах газу
при закритому запобіжному
ручному клапані, автомобіль
можна використовувати у режимі
роботи на бензині. Якщо запах газу все ще відчувається, не запускайте двигун. Для усунення несправності
зверніться до майстерні.
При використанні підземних
парковок виконуйте інструкції
оператора та вимоги місцевого
законодавства.
Примітка
У випадку аварії вимкніть
запалення і фари. Закрийте
ручний запобіжний клапан на
багатофункціональному клапані.
Поповнення рівня пального9 Небезпека
Перш ніж заправляти
автомобіль, вимкніть
запалювання та будь-які
зовнішні нагрівачі з камерами
згорання. Вимкніть мобільні
телефони.
Заправляючи автомобіль,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.
9 Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.

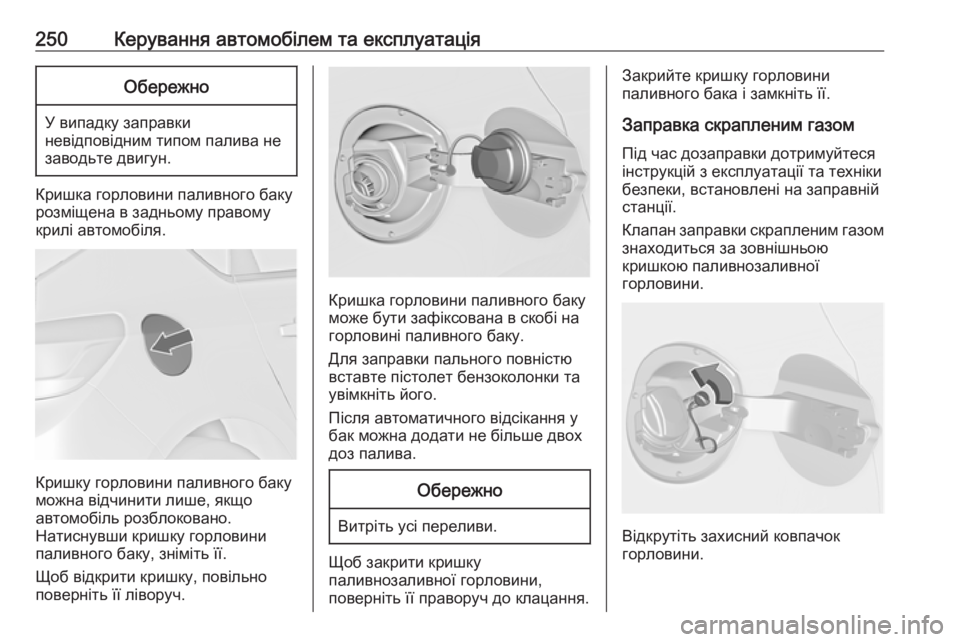

250Керування автомобілем та експлуатаціяОбережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Кришка горловини паливного баку
розміщена в задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.
Щоб відкрити кришку, повільно
поверніть її ліворуч.
Кришка горловини паливного баку
може бути зафіксована в скобі на
горловині паливного баку.
Для заправки пального повністю
вставте пістолет бензоколонки та
увімкніть його.
Після автоматичного відсікання у
бак можна додати не більше двох доз палива.
Обережно
Витріть усі переливи.
Щоб закрити кришку
паливнозаливної горловини,
поверніть її праворуч до клацання.
Закрийте кришку горловини
паливного бака і замкніть її.
Заправка скрапленим газом Під час дозаправки дотримуйтеся
інструкцій з експлуатації та техніки
безпеки, встановлені на заправній
станції.
Клапан заправки скрапленим газом знаходиться за зовнішньою
кришкою паливнозаливної
горловини.
Відкрутіть захисний ковпачок
горловини.

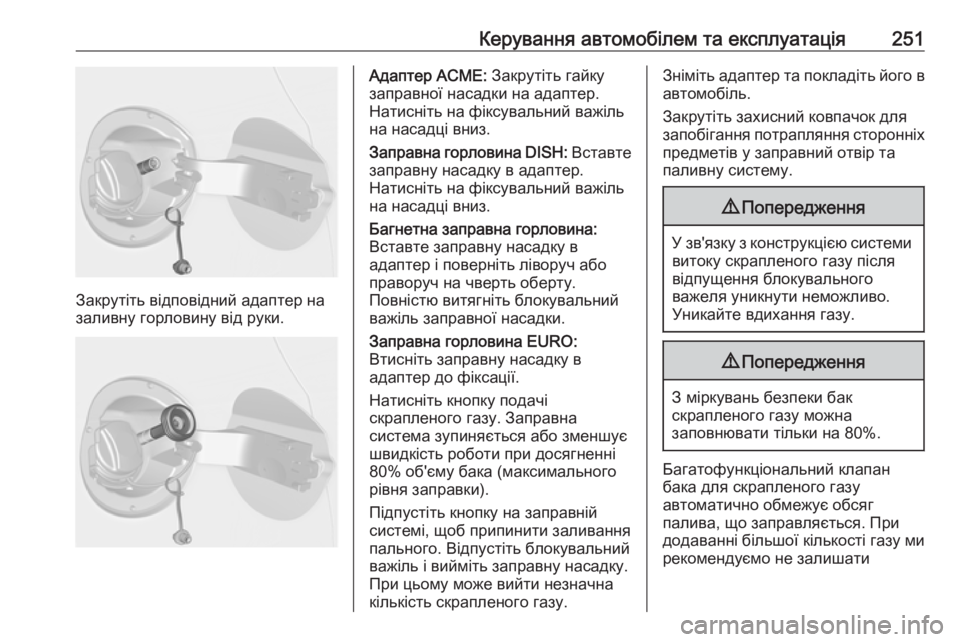

Керування автомобілем та експлуатація251
Закрутіть відповідний адаптер на
заливну горловину від руки.
Адаптер АСМЕ: Закрутіть гайку
заправної насадки на адаптер.
Натисніть на фіксувальний важіль
на насадці вниз.
Заправна горловина DISH: Вставте
заправну насадку в адаптер.
Натисніть на фіксувальний важіль
на насадці вниз.
Багнетна заправна горловина: Вставте заправну насадку в
адаптер і поверніть ліворуч або
праворуч на чверть оберту.
Повністю витягніть блокувальний
важіль заправної насадки.
Заправна горловина EURO:
Втисніть заправну насадку в
адаптер до фіксації.
Натисніть кнопку подачі
скрапленого газу. Заправна
система зупиняється або зменшує
швидкість роботи при досягненні
80% об'єму бака (максимального
рівня заправки).
Підпустіть кнопку на заправній
системі, щоб припинити заливання
пального. Відпустіть блокувальний
важіль і вийміть заправну насадку.
При цьому може вийти незначна
кількість скрапленого газу.Зніміть адаптер та покладіть його в
автомобіль.
Закрутіть захисний ковпачок для запобігання потрапляння сторонніх предметів у заправний отвір та
паливну систему.9 Попередження
У зв'язку з конструкцією системи
витоку скрапленого газу після
відпущення блокувального
важеля уникнути неможливо.
Уникайте вдихання газу.
9 Попередження
З міркувань безпеки бак
скрапленого газу можна
заповнювати тільки на 80%.
Багатофункціональний клапан
бака для скрапленого газу
автоматично обмежує обсяг
палива, що заправляється. При
додаванні більшої кількості газу ми рекомендуємо не залишати

252Керування автомобілем та експлуатаціяавтомобіль на сонці до
випрацювання надмірного обсягу
газу.

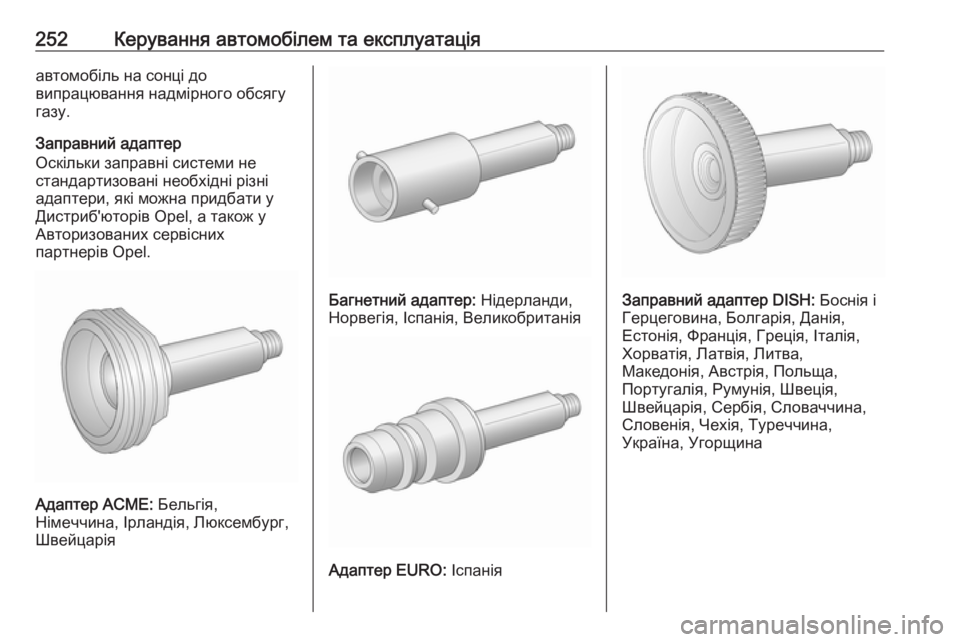

Заправний адаптер
Оскільки заправні системи не
стандартизовані необхідні різні
адаптери, які можна придбати у
Дистриб'юторів Opel, а також у
Авторизованих сервісних
партнерів Opel.
Адаптер АСМЕ: Бельгія,
Німеччина, Ірландія, Люксембург,
Швейцарія
Багнетний адаптер: Нідерланди,
Норвегія, Іспанія, Великобританія
Адаптер EURO: Іспанія
Заправний адаптер DISH: Боснія і
Герцеговина, Болгарія, Данія,
Естонія, Франція, Греція, Італія,
Хорватія, Латвія, Литва,
Македонія, Австрія, Польща,
Португалія, Румунія, Швеція,
Швейцарія, Сербія, Словаччина, Словенія, Чехія, Туреччина,
Україна, Угорщина

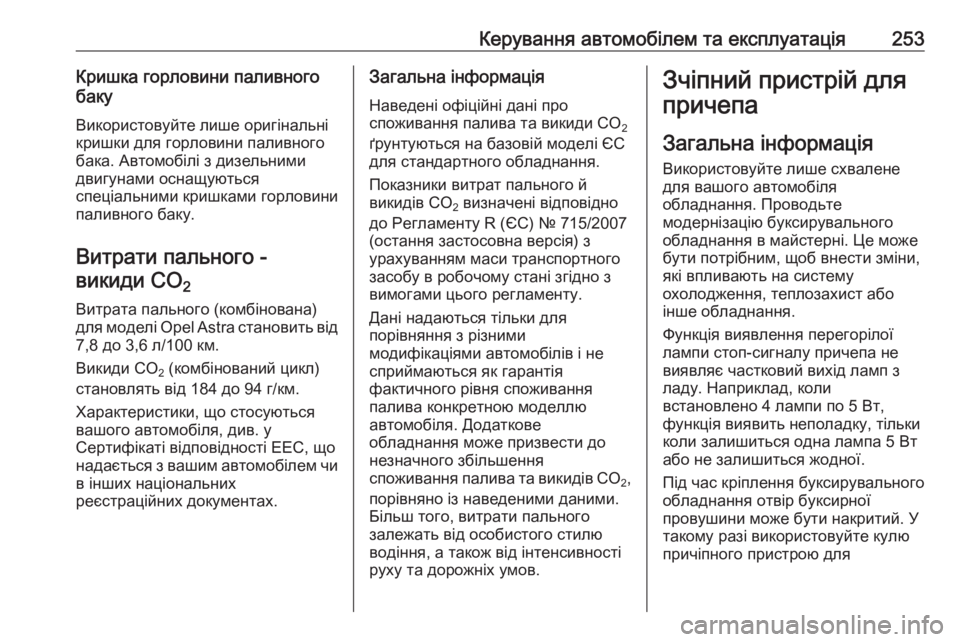

Керування автомобілем та експлуатація253Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального - викиди CO 2
Витрата пального (комбінована)
для моделі Opel Astra становить від
7,8 до 3,6 л/100 км.
Викиди CO 2 (комбінований цикл)
становлять від 184 до 94 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи в інших національних
реєстраційних документах.Загальна інформація
Наведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Показники витрат пального й
викидів CO 2 визначені відповідно
до Регламенту R (ЄС) № 715/2007
(остання застосовна версія) з
урахуванням маси транспортного
засобу в робочому стані згідно з
вимогами цього регламенту.
Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля. Додаткове
обладнання може призвести до
незначного збільшення
споживання палива та викидів СО
2,
порівняно із наведеними даними.
Більш того, витрати пального
залежать від особистого стилю
водіння, а також від інтенсивності
руху та дорожніх умов.Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Проводьте
модернізацію буксирувального
обладнання в майстерні. Це може
бути потрібним, щоб внести зміни,
які впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не
виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт або не залишиться жодної.
Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для

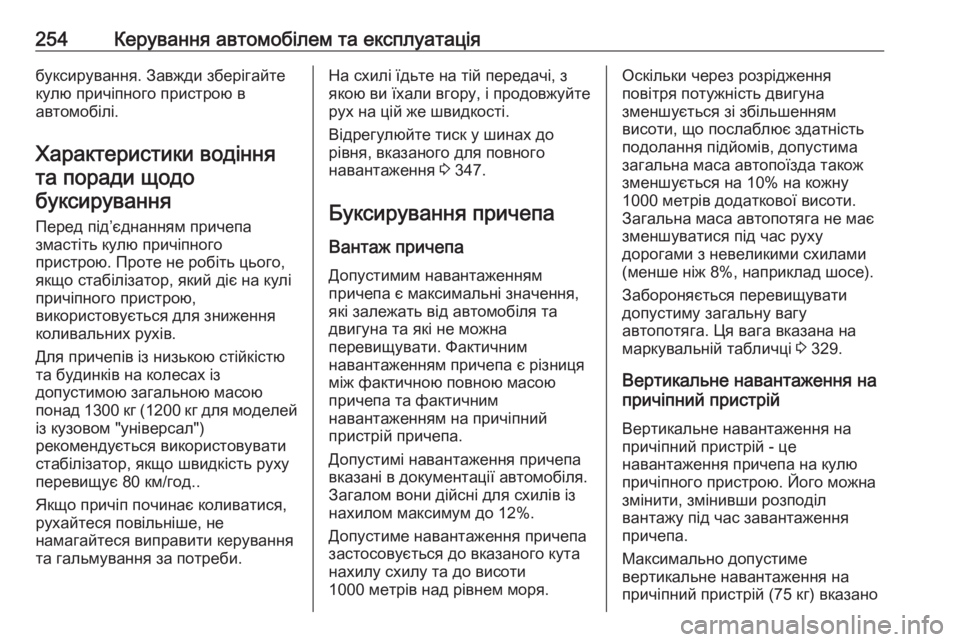

254Керування автомобілем та експлуатаціябуксирування. Завжди зберігайте
кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього, якщо стабілізатор, який діє на куліпричіпного пристрою,
використовується для зниження
коливальних рухів.
Для причепів із низькою стійкістю
та будинків на колесах із
допустимою загальною масою
понад 1300 кг (1200 кг для моделей
із кузовом "універсал")
рекомендується використовувати
стабілізатор, якщо швидкість руху
перевищує 80 км/год..
Якщо причіп починає коливатися,
рухайтеся повільніше, не
намагайтеся виправити керування
та гальмування за потреби.На схилі їдьте на тій передачі, з
якою ви їхали вгору, і продовжуйте
рух на цій же швидкості.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 347.
Буксирування причепа Вантаж причепа
Допустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом вони дійсні для схилів із
нахилом максимум до 12%.
Допустиме навантаження причепа
застосовується до вказаного кута
нахилу схилу та до висоти
1000 метрів над рівнем моря.Оскільки через розрідження
повітря потужність двигуна
зменшується зі збільшенням
висоти, що послаблює здатність
подолання підйомів, допустима
загальна маса автопоїзда також
зменшується на 10% на кожну
1000 метрів додаткової висоти.
Загальна маса автопотяга не має
зменшуватися під час руху
дорогами з невеликими схилами
(менше ніж 8%, наприклад шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 329.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано

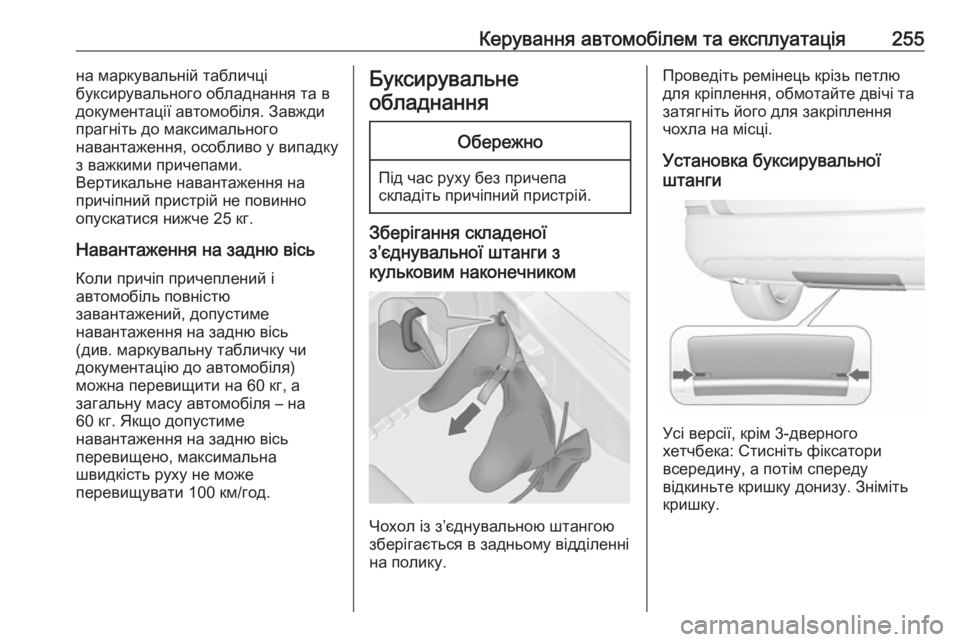

Керування автомобілем та експлуатація255на маркувальній табличці
буксирувального обладнання та в
документації автомобіля. Завжди
прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно опускатися нижче 25 кг.
Навантаження на задню вісь Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.Буксирувальне
обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з’єднувальної штанги з
кульковим наконечником
Чохол із з’єднувальною штангою
зберігається в задньому відділенні на полику.
Проведіть ремінець крізь петлю
для кріплення, обмотайте двічі та
затягніть його для закріплення
чохла на місці.
Установка буксирувальної
штанги
Усі версії, крім 3-дверного
хетчбека: Стисніть фіксатори
всередину, а потім спереду
відкиньте кришку донизу. Зніміть
кришку.

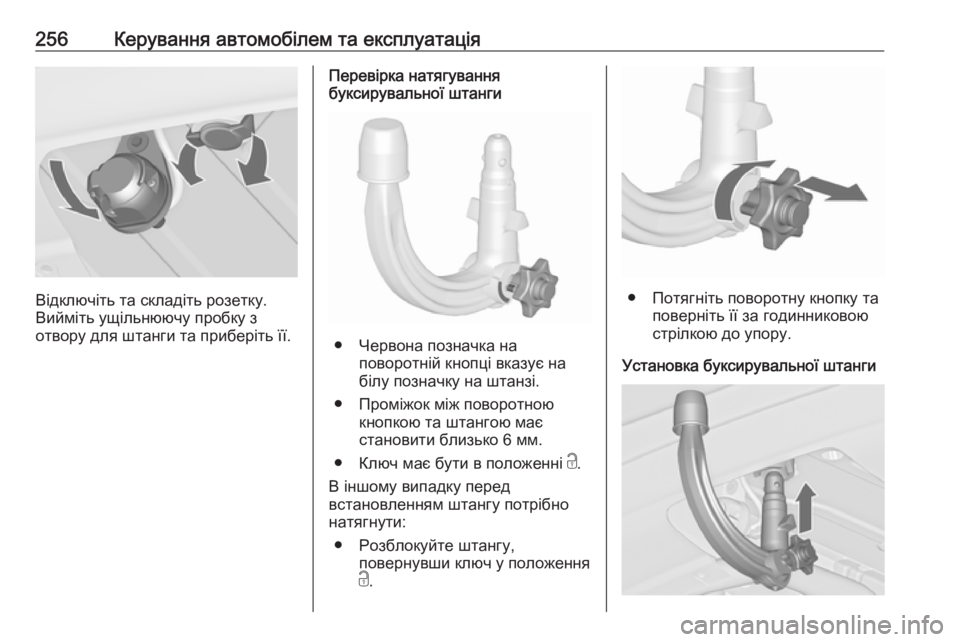

256Керування автомобілем та експлуатація
Відключіть та складіть розетку.
Вийміть ущільнюючу пробку з
отвору для штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці вказує на
білу позначку на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку перед
встановленням штангу потрібно
натягнути:
● Розблокуйте штангу, повернувши ключ у положення
c .
● Потягніть поворотну кнопку та
поверніть її за годинниковою
стрілкою до упору.
Установка буксирувальної штанги

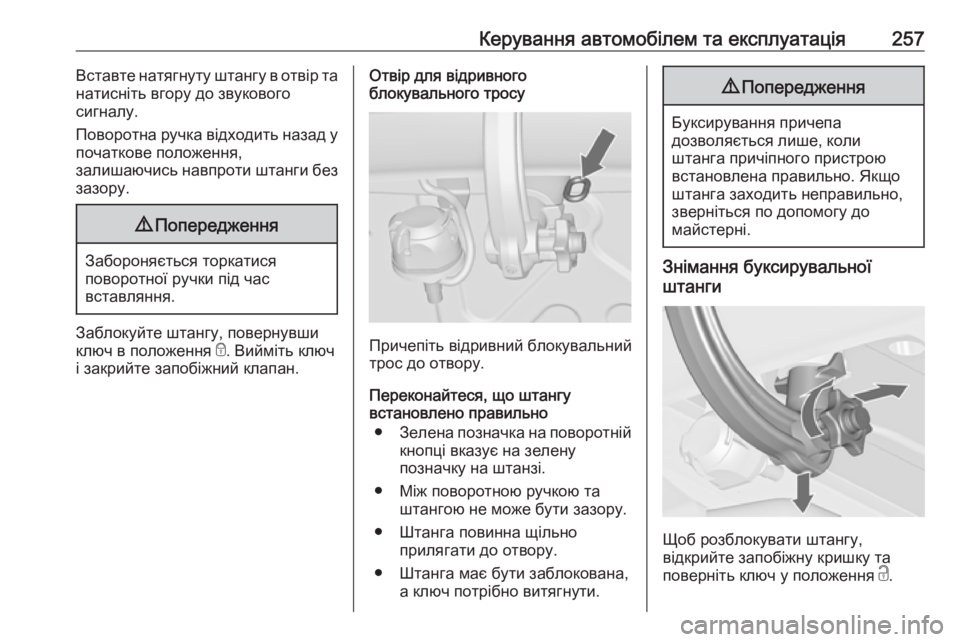

Керування автомобілем та експлуатація257Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад у початкове положення,
залишаючись навпроти штанги без зазору.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Переконайтеся, що штангу
встановлено правильно
● Зелена позначка на поворотній
кнопці вказує на зелену
позначку на штанзі.
● Між поворотною ручкою та штангою не може бути зазору.
● Штанга повинна щільно прилягати до отвору.
● Штанга має бути заблокована, а ключ потрібно витягнути.
9Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.

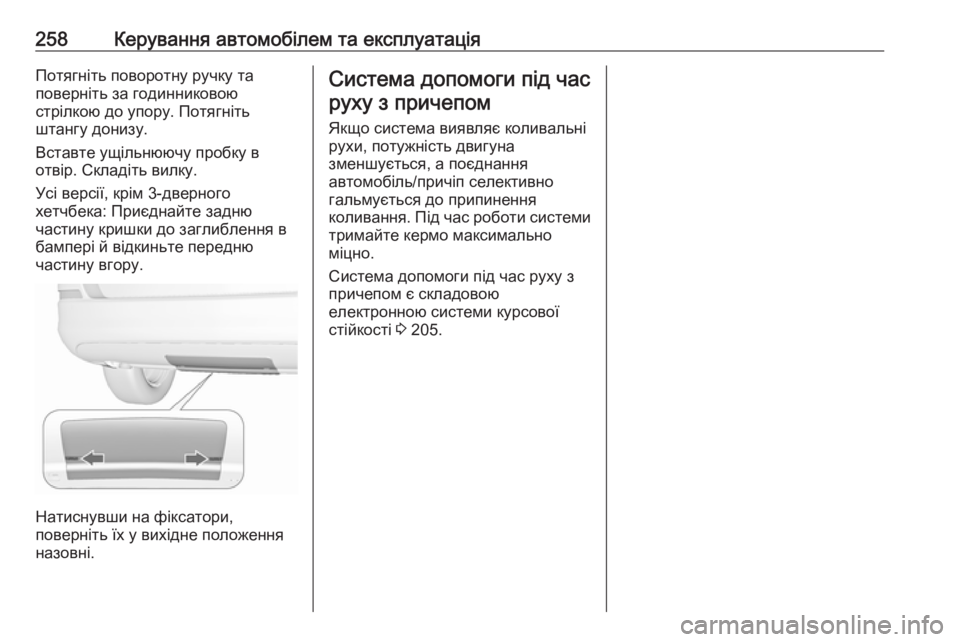

258Керування автомобілем та експлуатаціяПотягніть поворотну ручку та
поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Усі версії, крім 3-дверного
хетчбека: Приєднайте задню
частину кришки до заглиблення в
бампері й відкиньте передню
частину вгору.
Натиснувши на фіксатори,
поверніть їх у вихідне положення назовні.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Система допомоги під час руху з
причепом є складовою
електронною системи курсової
стійкості 3 205.
