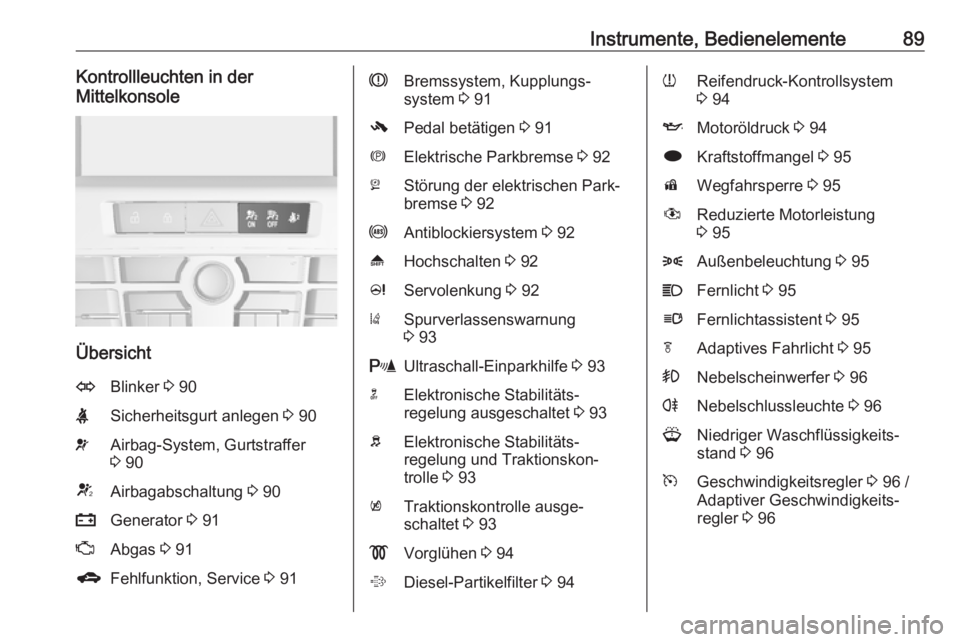

Instrumente, Bedienelemente89Kontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 90XSicherheitsgurt anlegen 3 90vAirbag-System, Gurtstraffer
3 90VAirbagabschaltung 3 90pGenerator 3 91ZAbgas 3 91gFehlfunktion, Service 3 91RBremssystem, Kupplungs‐
system 3 91-Pedal betätigen 3 91mElektrische Parkbremse 3 92jStörung der elektrischen Park‐
bremse 3 92uAntiblockiersystem 3 92[Hochschalten 3 92cServolenkung 3 92)Spurverlassenswarnung
3 93rUltraschall-Einparkhilfe 3 93nElektronische Stabilitäts‐
regelung ausgeschaltet 3 93bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 93kTraktionskontrolle ausge‐
schaltet 3 93!Vorglühen 3 94%Diesel-Partikelfilter 3 94wReifendruck-Kontrollsystem
3 94IMotoröldruck 3 94iKraftstoffmangel 3 95dWegfahrsperre 3 95#Reduzierte Motorleistung
3 958Außenbeleuchtung 3 95CFernlicht 3 95lFernlichtassistent 3 95fAdaptives Fahrlicht 3 95>Nebelscheinwerfer 3 96rNebelschlussleuchte 3 96GNiedriger Waschflüssigkeits‐
stand 3 96mGeschwindigkeitsregler 3 96 /
Adaptiver Geschwindigkeits‐
regler 3 96

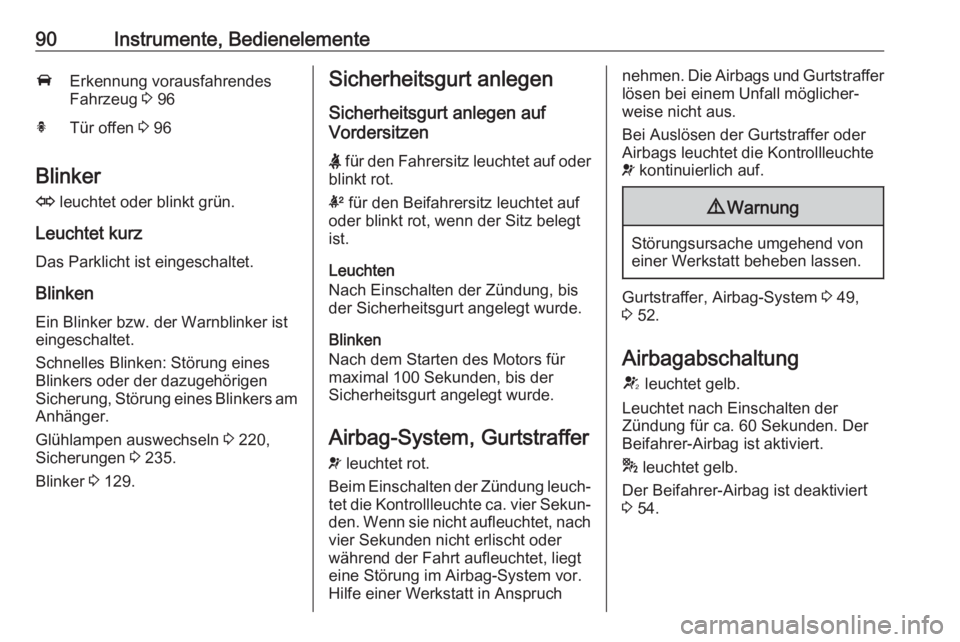

90Instrumente, BedienelementeAErkennung vorausfahrendes
Fahrzeug 3 96hTür offen 3 96
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 220,
Sicherungen 3 235.
Blinker 3 129.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca. vier Sekun‐
den. Wenn sie nicht aufleuchtet, nach
vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruchnehmen. Die Airbags und Gurtstraffer lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 49,
3 52.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für ca. 60 Sekunden. Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 54.

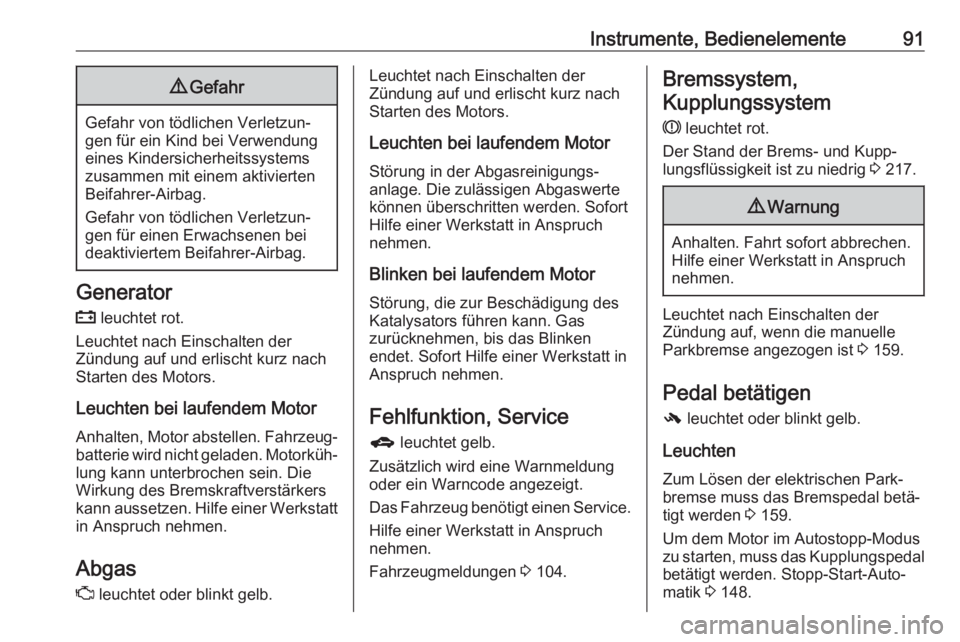

Instrumente, Bedienelemente919Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Fehlfunktion, Service g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrzeugmeldungen 3 104.Bremssystem,
Kupplungssystem
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 217.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der
Zündung auf, wenn die manuelle
Parkbremse angezogen ist 3 159.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 159.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 148.

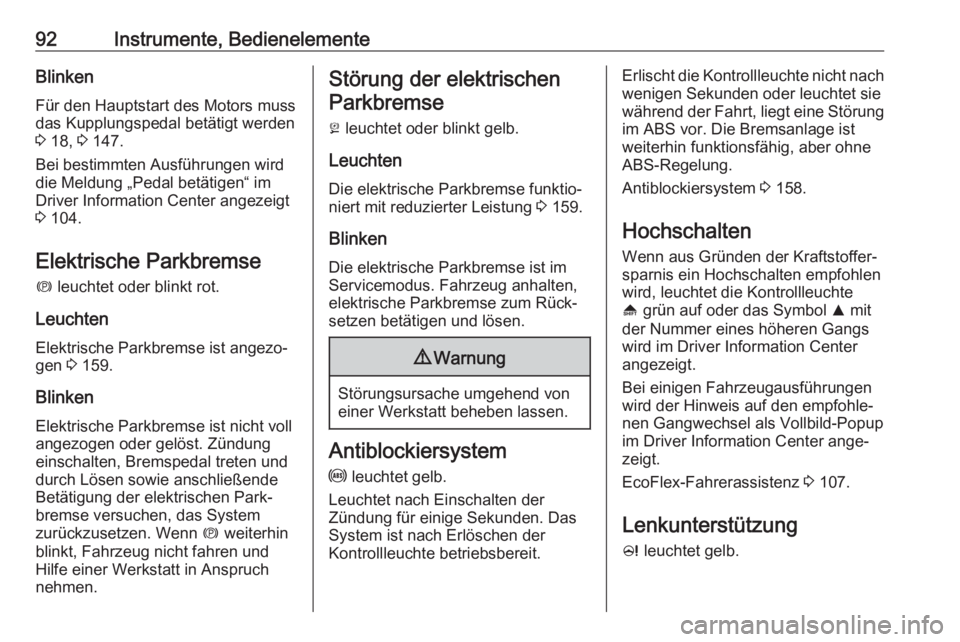

92Instrumente, BedienelementeBlinken
Für den Hauptstart des Motors muss das Kupplungspedal betätigt werden
3 18, 3 147.
Bei bestimmten Ausführungen wird
die Meldung „Pedal betätigen“ im
Driver Information Center angezeigt
3 104.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten Elektrische Parkbremse ist angezo‐
gen 3 159.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung
einschalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System
zurückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch
nehmen.Störung der elektrischen
Parkbremse
j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit reduzierter Leistung 3 159.
Blinken Die elektrische Parkbremse ist imServicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 158.
Hochschalten Wenn aus Gründen der Kraftstoffer‐
sparnis ein Hochschalten empfohlen
wird, leuchtet die Kontrollleuchte
[ grün auf oder das Symbol R mit
der Nummer eines höheren Gangs
wird im Driver Information Center
angezeigt.
Bei einigen Fahrzeugausführungen
wird der Hinweis auf den empfohle‐
nen Gangwechsel als Vollbild-Popup
im Driver Information Center ange‐
zeigt.
EcoFlex-Fahrerassistenz 3 107.
Lenkunterstützung c leuchtet gelb.

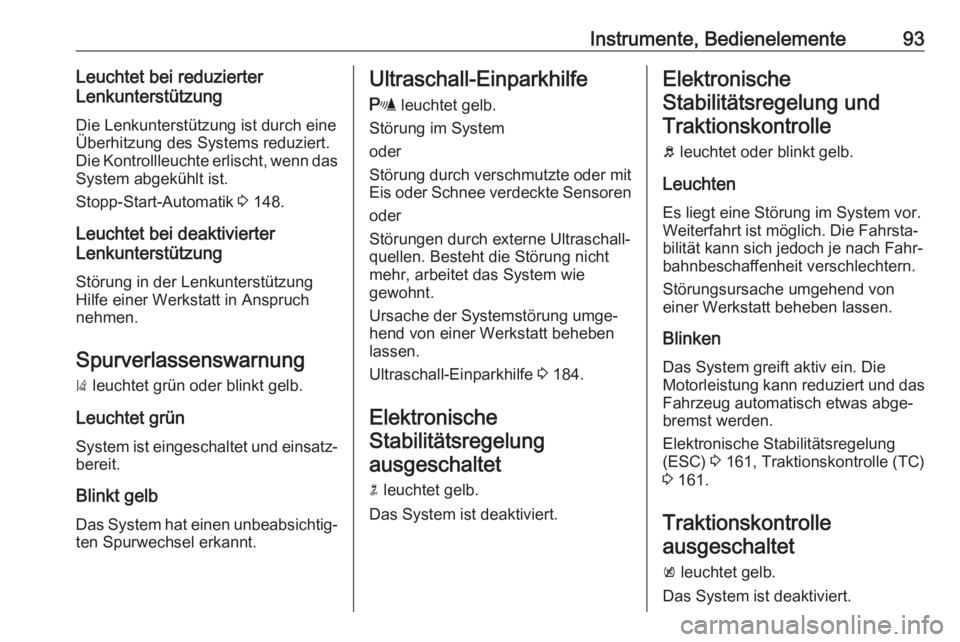

Instrumente, Bedienelemente93Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eine
Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 148.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch
nehmen.
Spurverlassenswarnung ) leuchtet grün oder blinkt gelb.
Leuchtet grün
System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie
gewohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 184.
Elektronische
Stabilitätsregelung
ausgeschaltet
n leuchtet gelb.
Das System ist deaktiviert.Elektronische Stabilitätsregelung und Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken
Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
(ESC) 3 161, Traktionskontrolle (TC)
3 161.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.

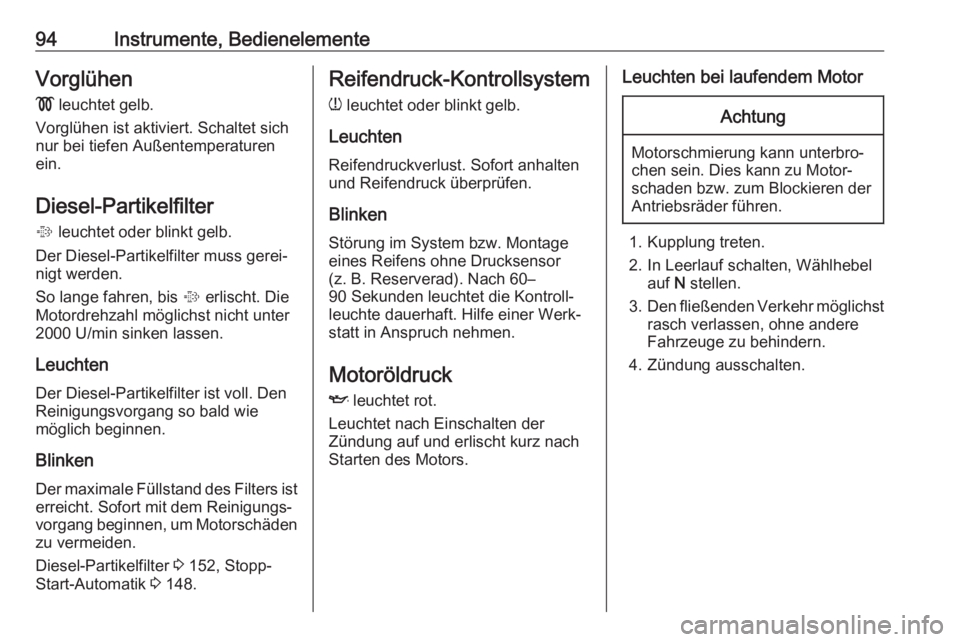

94Instrumente, BedienelementeVorglühen! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
LeuchtenDer Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie
möglich beginnen.
Blinken Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 152, Stopp-
Start-Automatik 3 148.Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

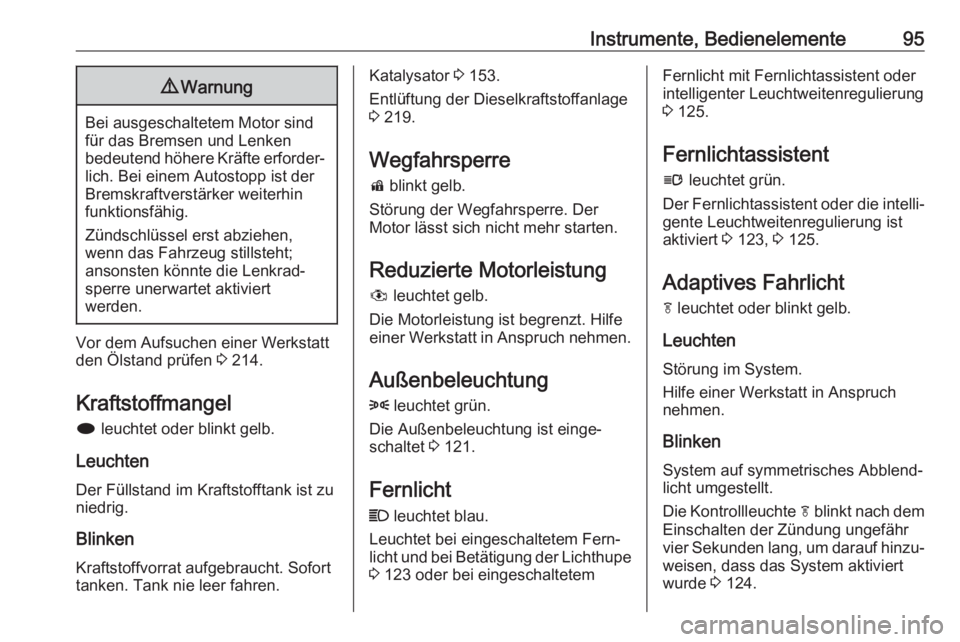

Instrumente, Bedienelemente959Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 214.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchten Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 153.
Entlüftung der Dieselkraftstoffanlage
3 219.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 121.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 123 oder bei eingeschaltetemFernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 125.
Fernlichtassistent l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist
aktiviert 3 123, 3 125.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchten Störung im System.
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ungefähr
vier Sekunden lang, um darauf hinzu‐
weisen, dass das System aktiviert
wurde 3 124.

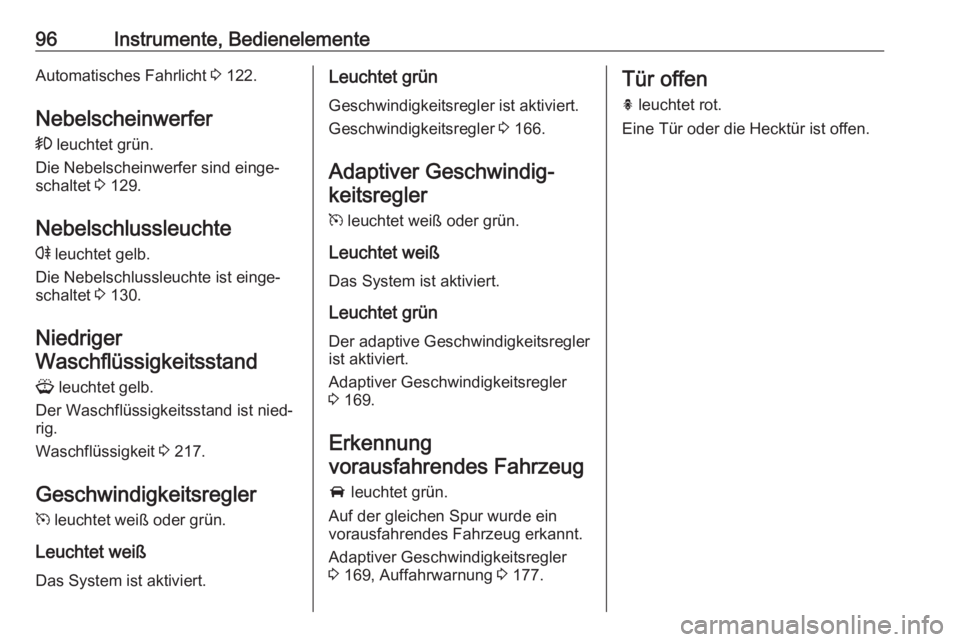

96Instrumente, BedienelementeAutomatisches Fahrlicht 3 122.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 129.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 130.
Niedriger
Waschflüssigkeitsstand
G leuchtet gelb.
Der Waschflüssigkeitsstand ist nied‐
rig.
Waschflüssigkeit 3 217.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 166.
Adaptiver Geschwindig‐ keitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler
3 169.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler
3 169, Auffahrwarnung 3 177.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

Instrumente, Bedienelemente97Info-Displays
Driver Information Center Das Driver Information Center befin‐
det sich im Kombiinstrument
zwischen Tachometer und Drehzahl‐
messer. Es steht als Midlevel-Display oder Uplevel-Kombi-Display zur
Verfügung.
Anzeigen im Midlevel-Display:
● Kilometerzähler
● Tageskilometerzähler
● Bestimmte Kontrollleuchten
● Fahrzeuginformationen
● Bordcomputeranzeigen
● Fahrzeugmeldungen, als Code‐ zahlen angezeigt 3 104.
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken auf MENU ausgewählt werden. Die
Menüsymbole sind in der obersten
Displayzeile zu sehen:
● X Fahrzeug Informations‐
menü
● W Bordcomputer Informations‐
menü
● s ECO-Informationsmenü
● C Leistungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 110.
Gespeicherte Einstellungen 3 23.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.

98Instrumente, BedienelementeMENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü
zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug Informationsmenü MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder im
Uplevel-Kombi-Display X
auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Abhängig vom Modell können
folgende Untermenüs verfügbar sein:
● Einheit : Die angezeigten Einhei‐
ten können geändert werden.
● Reifendruck : Prüft während der
Fahrt den Luftdruck aller Reifen
3 244.
● Reifenbelastung : Auswahl der
Reifendruckkategorie abhängig
vom aktuellen tatsächlichen
Reifendruck 3 244.
● Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter
gewechselt werden müssen
3 86.
