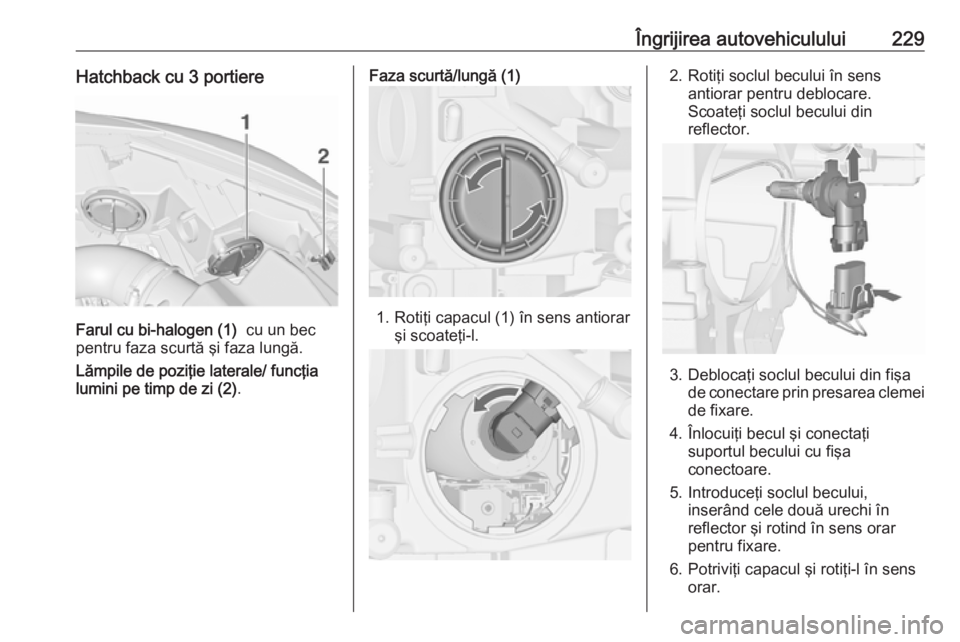

Îngrijirea autovehiculului229Hatchback cu 3 portiere
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Faza scurtă/lungă (1)
1. Rotiţi capacul (1) în sens antiorar
şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

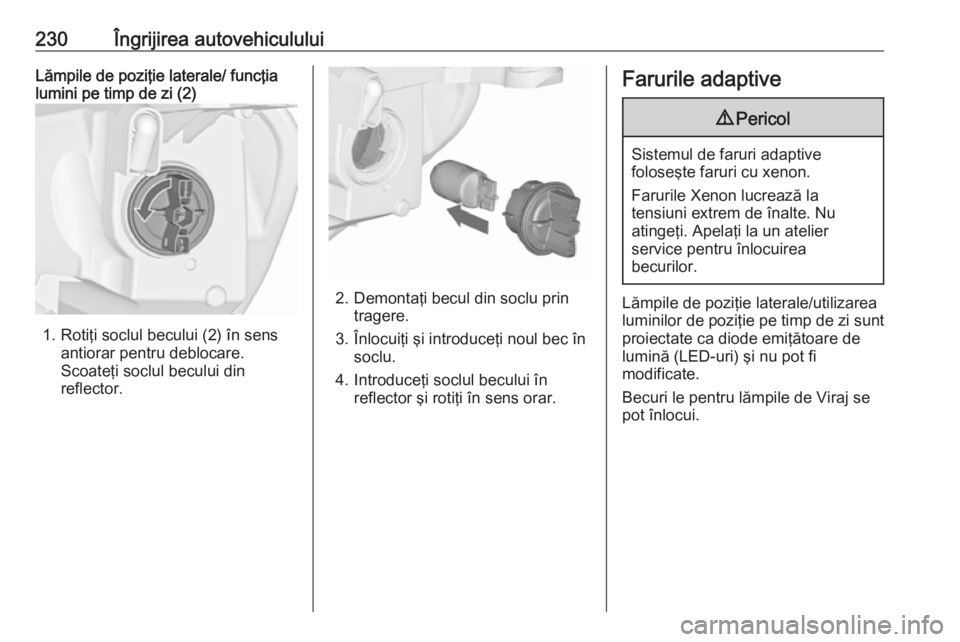

230Îngrijirea autovehicululuiLămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2)
1. Rotiţi soclul becului (2) în sens
antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Becuri le pentru lămpile de Viraj se
pot înlocui.

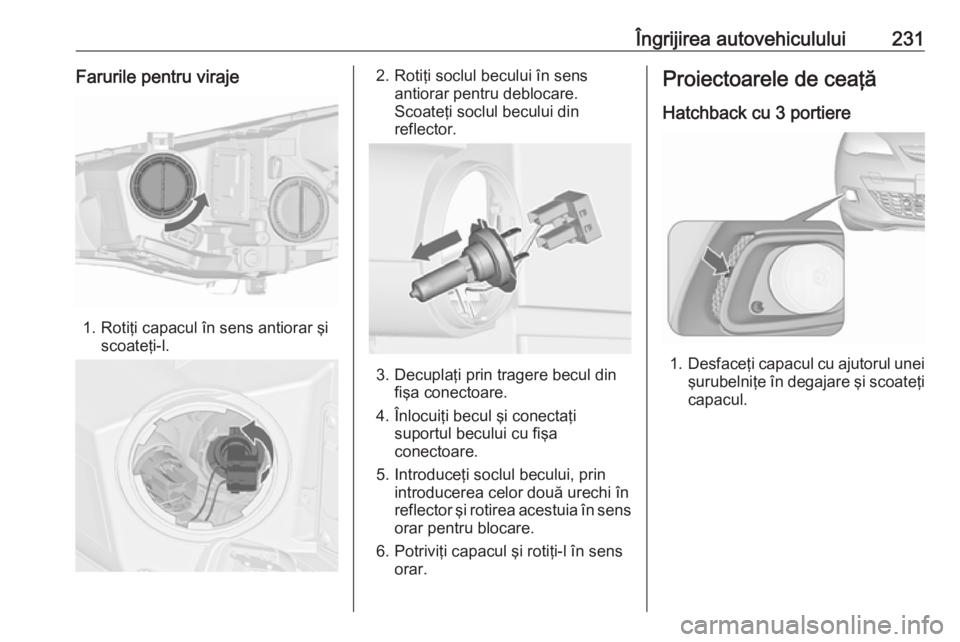

Îngrijirea autovehiculului231Farurile pentru viraje
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.

232Îngrijirea autovehiculului
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.
3. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasa
reflectorului.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în carcasa reflectorului, răsuciţi în
sens orar şi cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Notchback cu 4 portiere
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.

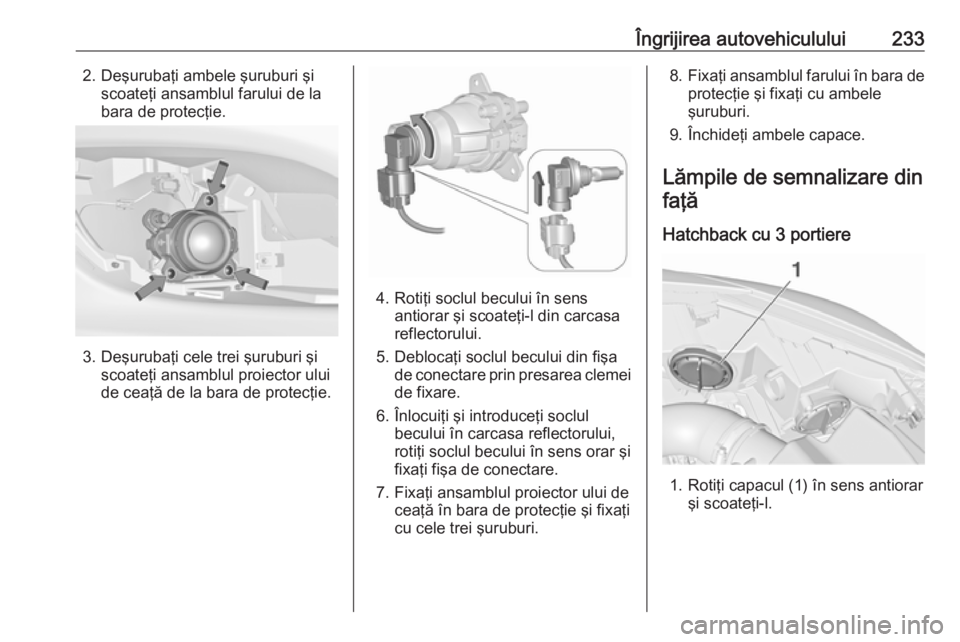

Îngrijirea autovehiculului2332. Deşurubaţi ambele şuruburi şiscoateţi ansamblul farului de la
bara de protecţie.
3. Deşurubaţi cele trei şuruburi şi scoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasa
reflectorului.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în carcasa reflectorului,
rotiţi soclul becului în sens orar şi
fixaţi fişa de conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Lămpile de semnalizare din faţă
Hatchback cu 3 portiere
1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.

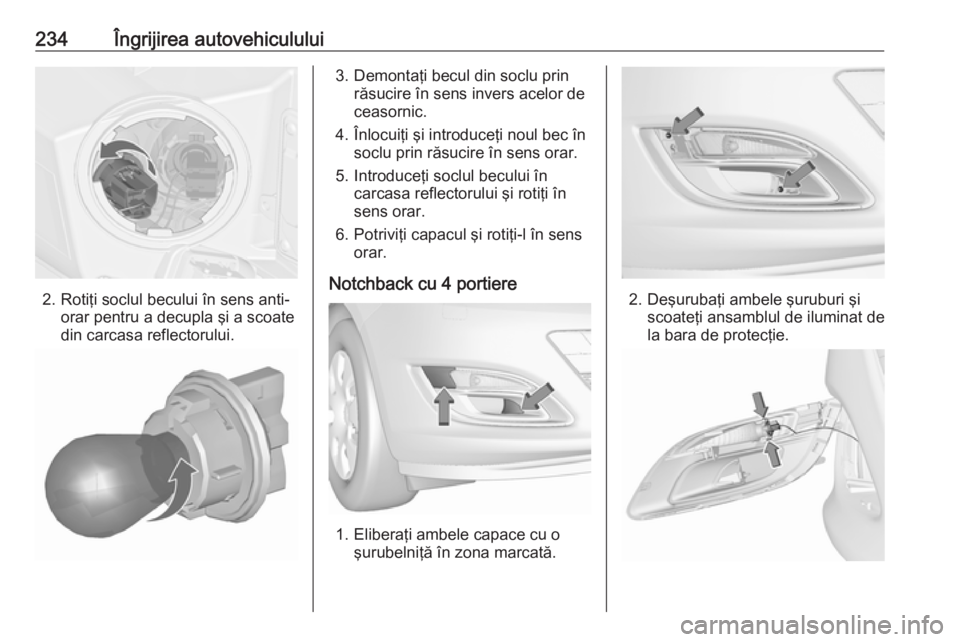

234Îngrijirea autovehiculului
2. Rotiţi soclul becului în sens anti-orar pentru a decupla şi a scoate
din carcasa reflectorului.
3. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în carcasa reflectorului şi rotiţi în
sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Notchback cu 4 portiere
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.

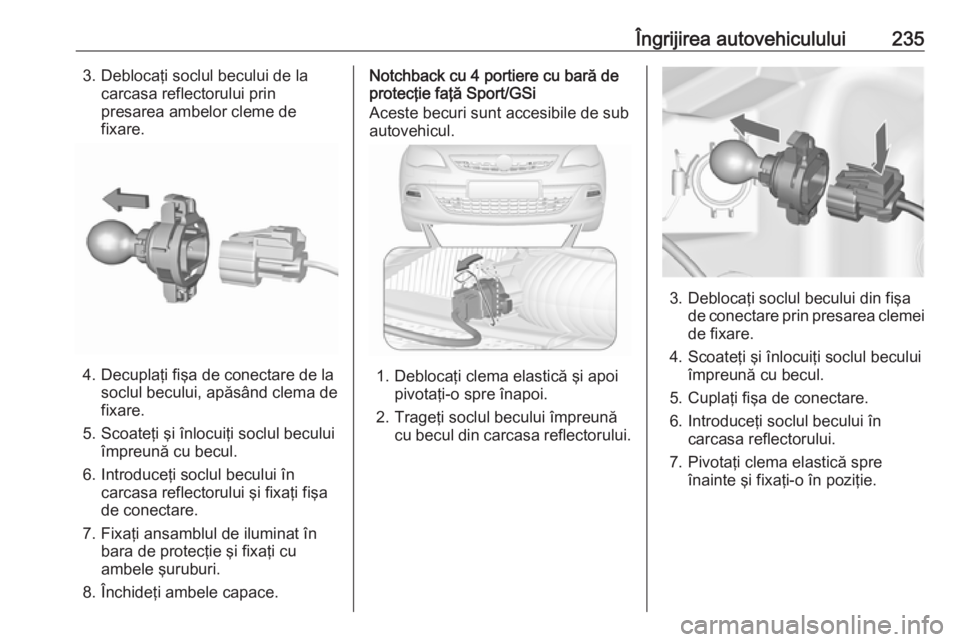

Îngrijirea autovehiculului2353. Deblocaţi soclul becului de lacarcasa reflectorului prinpresarea ambelor cleme de
fixare.
4. Decuplaţi fişa de conectare de la soclul becului, apăsând clema de
fixare.
5. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
6. Introduceţi soclul becului în carcasa reflectorului şi fixaţi fişa
de conectare.
7. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
8. Închideţi ambele capace.
Notchback cu 4 portiere cu bară de protecţie faţă Sport/GSi
Aceste becuri sunt accesibile de sub
autovehicul.
1. Deblocaţi clema elastică şi apoi pivotaţi-o spre înapoi.
2. Trageţi soclul becului împreună cu becul din carcasa reflectorului.
3. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
4. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
5. Cuplaţi fişa de conectare.
6. Introduceţi soclul becului în carcasa reflectorului.
7. Pivotaţi clema elastică spre înainte şi fixaţi-o în poziţie.

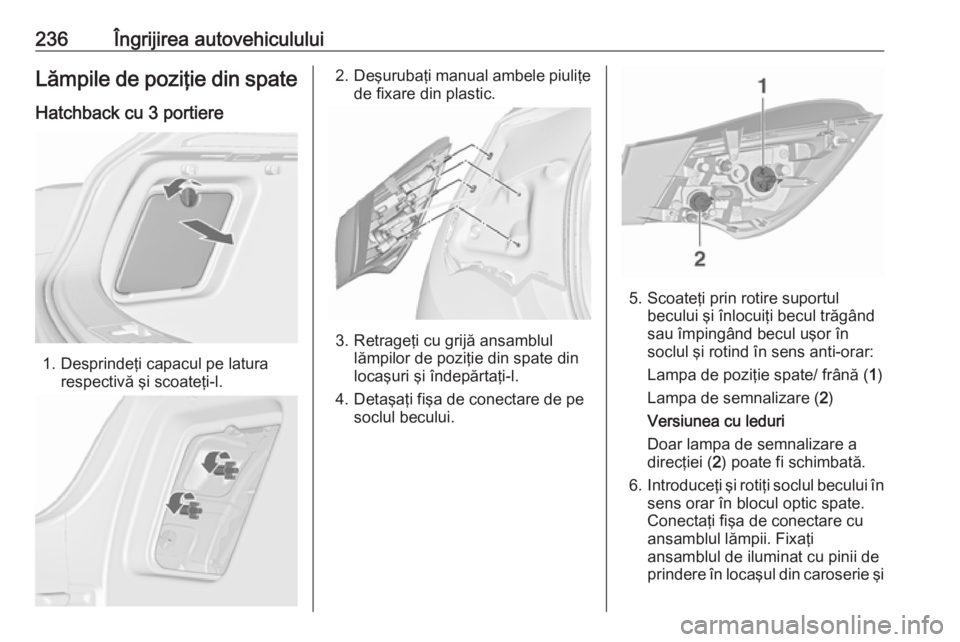

236Îngrijirea autovehicululuiLămpile de poziţie din spate
Hatchback cu 3 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
Versiunea cu leduri
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi

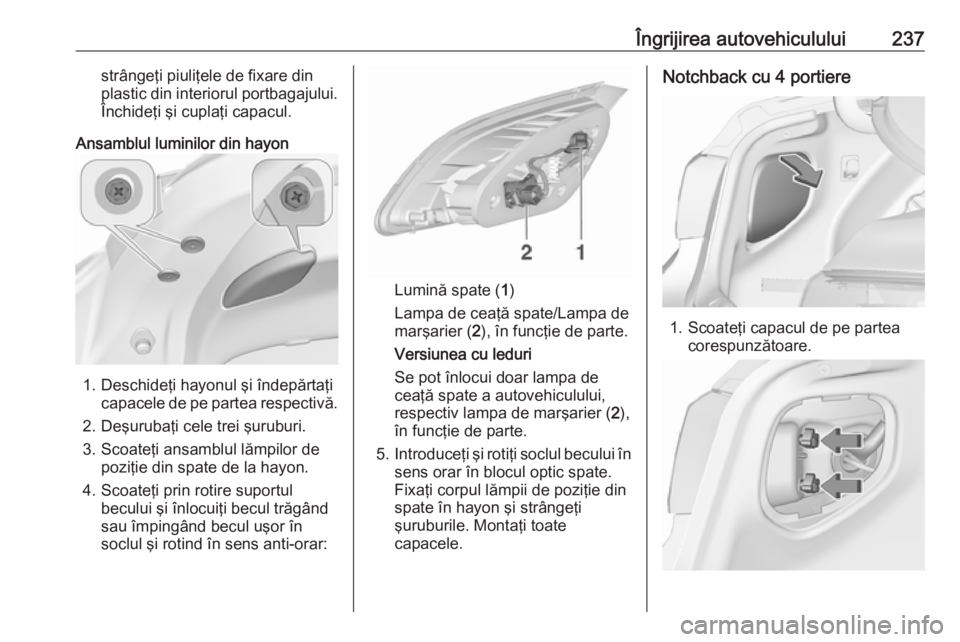

Îngrijirea autovehiculului237strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.
3. Scoateţi ansamblul lămpilor de poziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
Versiunea cu leduri
Se pot înlocui doar lampa de
ceaţă spate a autovehiculului,
respectiv lampa de marşarier ( 2),
în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.

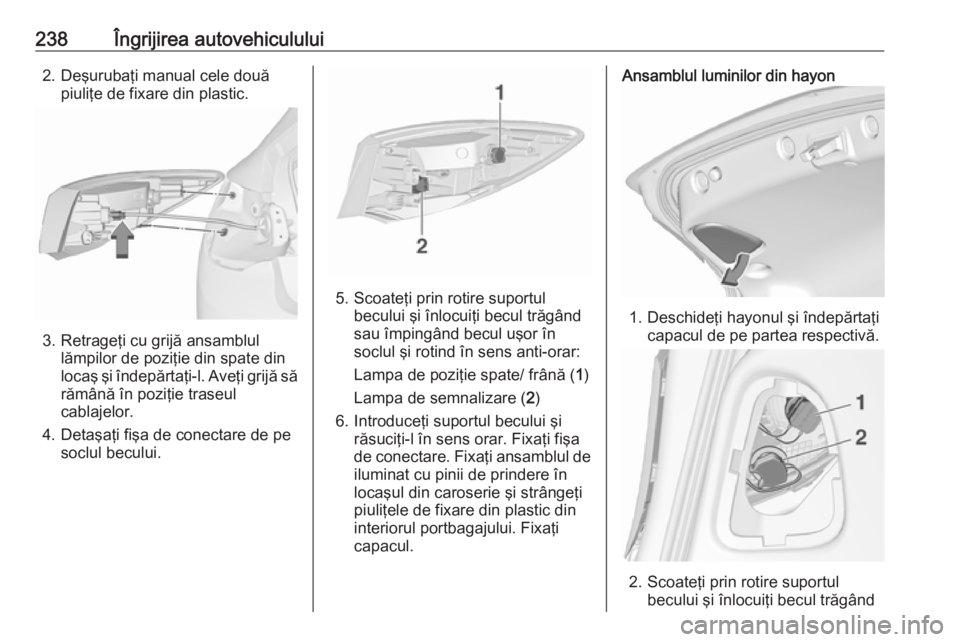

238Îngrijirea autovehiculului2. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din plastic din
interiorul portbagajului. Fixaţi
capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
