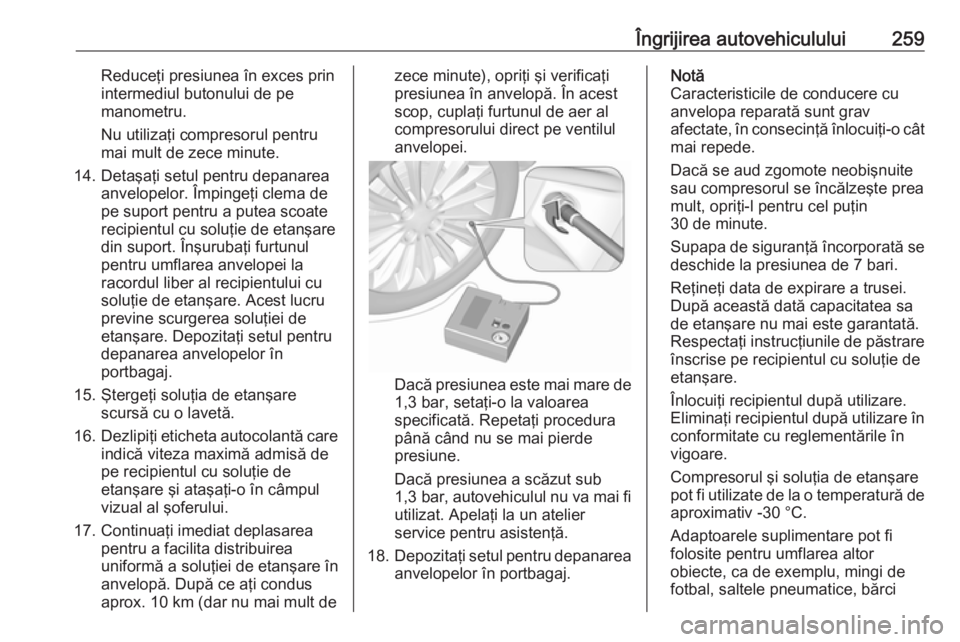

Îngrijirea autovehiculului259Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia de etanşare scursă cu o lavetă.
16. Dezlipiţi eticheta autocolantă care
indică viteza maximă admisă de
pe recipientul cu soluţie de
etanşare şi ataşaţi-o în câmpul
vizual al şoferului.
17. Continuaţi imediat deplasarea pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. După ce aţi condus
aprox. 10 km (dar nu mai mult dezece minute), opriţi şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
Dacă presiunea este mai mare de 1,3 bar, setaţi-o la valoarea
specificată. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea a scăzut sub 1,3 bar , autovehiculul nu va mai fi
utilizat. Apelaţi la un atelier
service pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei. După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de
aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
Page 262 of 319

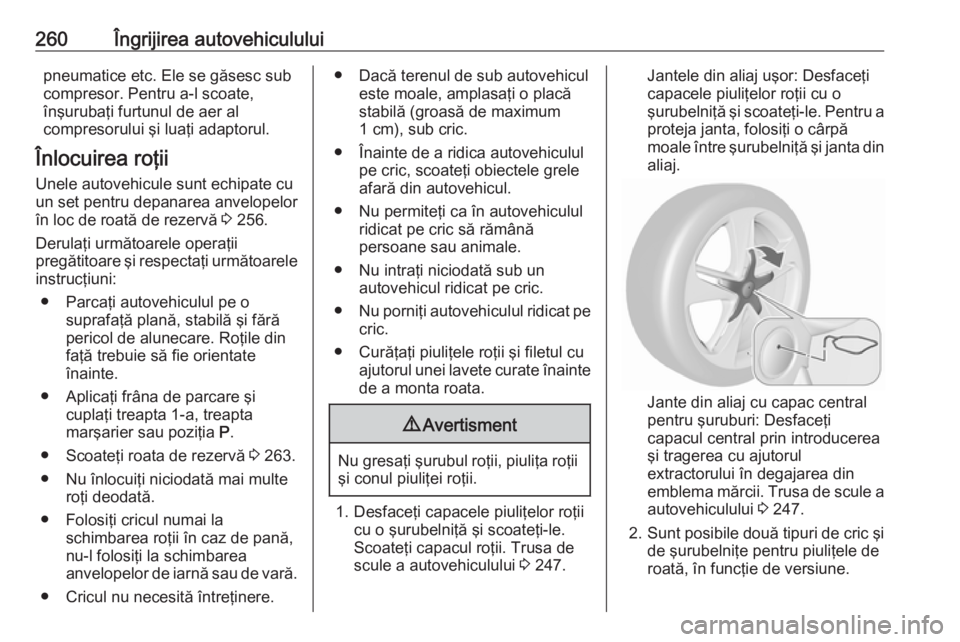

260Îngrijirea autovehicululuipneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 256.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate
înainte.
● Aplicaţi frâna de parcare şi cuplaţi treapta 1-a, treapta
marşarier sau poziţia P.
● Scoateţi roata de rezervă 3 263.
● Nu înlocuiţi niciodată mai multe roţi deodată.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele roţii şi filetul cu ajutorul unei lavete curate înaintede a monta roata.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele piuliţelor roţii
cu o şurubelniţă şi scoateţi-le.
Scoateţi capacul roţii. Trusa de
scule a autovehiculului 3 247.
Jantele din aliaj uşor: Desfaceţi
capacele piuliţelor roţii cu o
şurubelniţă şi scoateţi-le. Pentru a
proteja janta, folosiţi o cârpă
moale între şurubelniţă şi janta din aliaj.
Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul extractorului în degajarea din
emblema mărcii. Trusa de scule a
autovehiculului 3 247.
2. Sunt posibile două tipuri de cric şi
de şurubelniţe pentru piuliţele de
roată, în funcţie de versiune.
Page 263 of 319

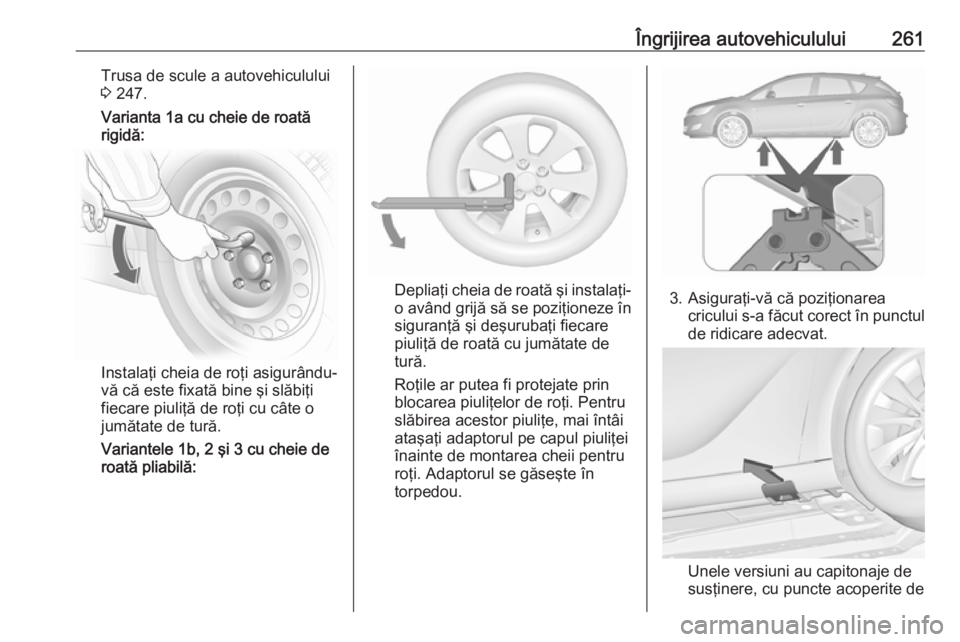

Îngrijirea autovehiculului261Trusa de scule a autovehiculului
3 247.
Varianta 1a cu cheie de roată
rigidă:
Instalaţi cheia de roţi asigurându-
vă că este fixată bine şi slăbiţi
fiecare piuliţă de roţi cu câte o
jumătate de tură.
Variantele 1b, 2 şi 3 cu cheie de roată pliabilă:
Depliaţi cheia de roată şi instalaţi-
o având grijă să se poziţioneze în
siguranţă şi deşurubaţi fiecare
piuliţă de roată cu jumătate de
tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de
Page 264 of 319

262Îngrijirea autovehicululuiridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul punct de ridicare.
4. Hatchback cu 3 portiere şi
notchback cu 4 portiere,
variantele 1a, 1b şi 3, 3 247:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi mânerul circului cu, cu
cricul corect aliniat, rotiţi mânerul până când roata nu mai stă pe sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 263.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Montaţi capacul la punctul de ridicare a autovehiculului cu
capitonajul de susţinere.
12. Depozitaţi roata înlocuită 3 263,
trusa de scule 3 247 şi adaptorul
pentru piuliţele de roată cu
blocare 3 63.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.
Page 265 of 319

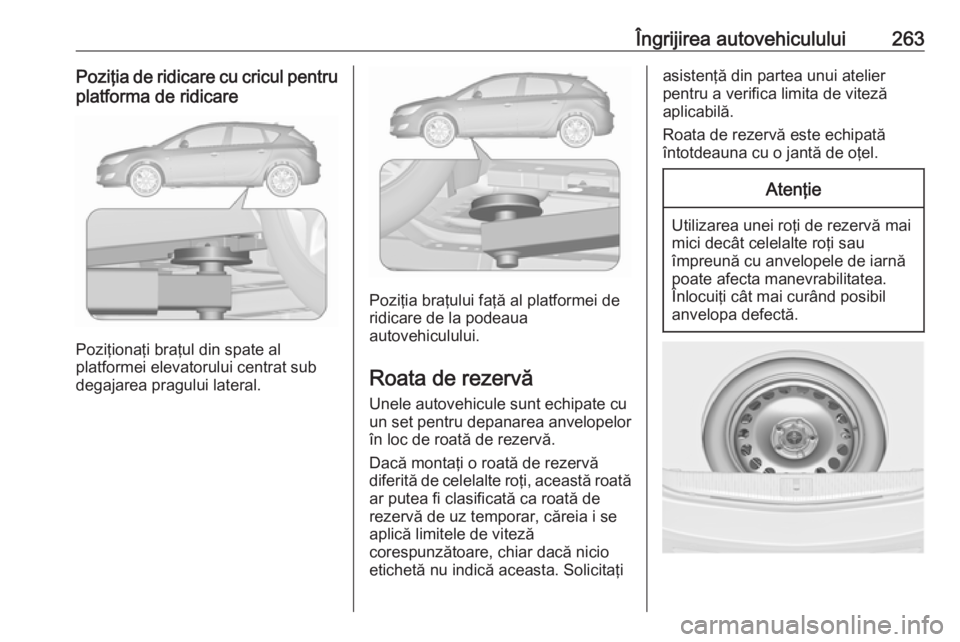

Îngrijirea autovehiculului263Poziţia de ridicare cu cricul pentru
platforma de ridicare
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţia braţului faţă al platformei de
ridicare de la podeaua
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată
întotdeauna cu o jantă de oţel.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Page 266 of 319

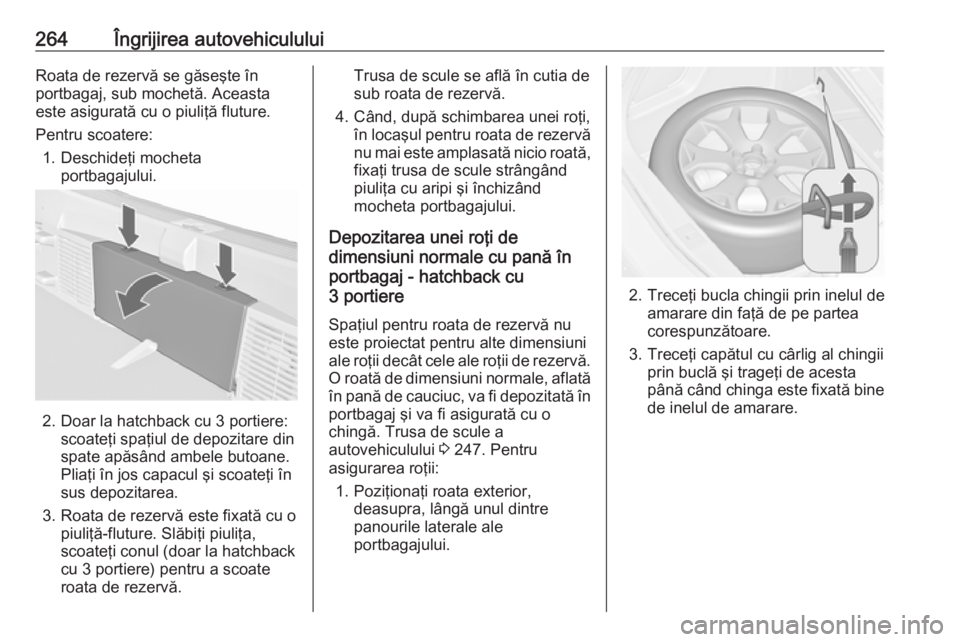

264Îngrijirea autovehicululuiRoata de rezervă se găseşte în
portbagaj, sub mochetă. Aceasta
este asigurată cu o piuliţă fluture.
Pentru scoatere: 1. Deschideţi mocheta portbagajului.
2. Doar la hatchback cu 3 portiere: scoateţi spaţiul de depozitare din
spate apăsând ambele butoane.
Pliaţi în jos capacul şi scoateţi în
sus depozitarea.
3. Roata de rezervă este fixată cu o piuliţă-fluture. Slăbiţi piuliţa,
scoateţi conul (doar la hatchback
cu 3 portiere) pentru a scoate
roata de rezervă.
Trusa de scule se află în cutia de
sub roata de rezervă.
4. Când, după schimbarea unei roţi, în locaşul pentru roata de rezervă
nu mai este amplasată nicio roată,
fixaţi trusa de scule strângând
piuliţa cu aripi şi închizând
mocheta portbagajului.
Depozitarea unei roţi de
dimensiuni normale cu pană în
portbagaj - hatchback cu
3 portiere
Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă. O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată în
portbagaj şi va fi asigurată cu o
chingă. Trusa de scule a
autovehiculului 3 247. Pentru
asigurarea roţii:
1. Poziţionaţi roata exterior, deasupra, lângă unul dintre
panourile laterale ale
portbagajului.
2. Treceţi bucla chingii prin inelul de amarare din faţă de pe partea
corespunzătoare.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.
Page 267 of 319

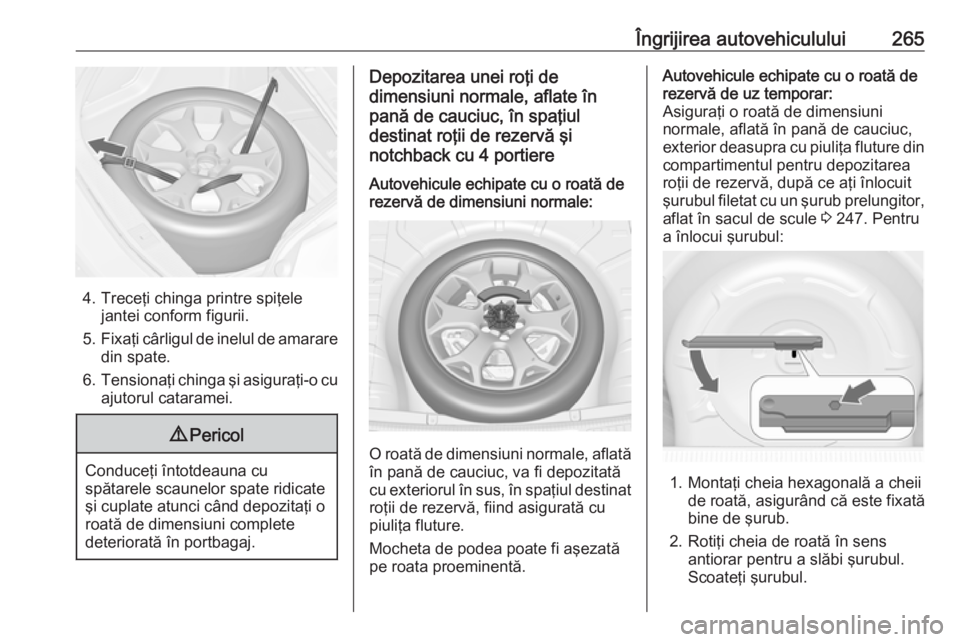

Îngrijirea autovehiculului265
4. Treceţi chinga printre spiţelejantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
Depozitarea unei roţi de
dimensiuni normale, aflate în
pană de cauciuc, în spaţiul
destinat roţii de rezervă şi
notchback cu 4 portiereAutovehicule echipate cu o roată de
rezervă de dimensiuni normale:
O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată
cu exteriorul în sus, în spaţiul destinat
roţii de rezervă, fiind asigurată cu
piuliţa fluture.
Mocheta de podea poate fi aşezată pe roata proeminentă.
Autovehicule echipate cu o roată de
rezervă de uz temporar:
Asiguraţi o roată de dimensiuni
normale, aflată în pană de cauciuc,
exterior deasupra cu piuliţa fluture din
compartimentul pentru depozitarea
roţii de rezervă, după ce aţi înlocuit
şurubul filetat cu un şurub prelungitor,
aflat în sacul de scule 3 247. Pentru
a înlocui şurubul:
1. Montaţi cheia hexagonală a cheii de roată, asigurând că este fixată
bine de şurub.
2. Rotiţi cheia de roată în sens antiorar pentru a slăbi şurubul.
Scoateţi şurubul.
Page 268 of 319

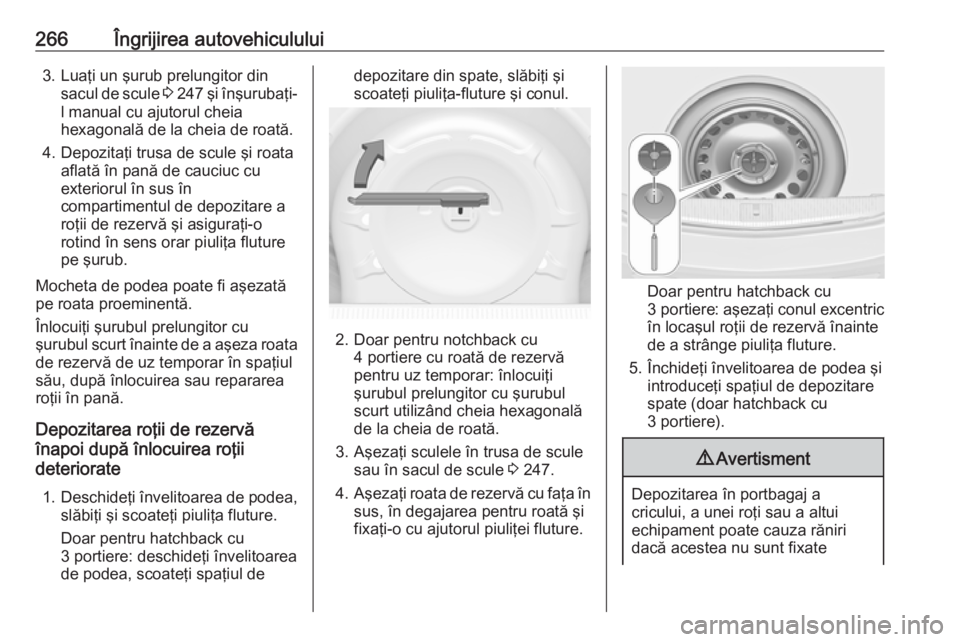

266Îngrijirea autovehiculului3. Luaţi un şurub prelungitor dinsacul de scule 3 247 şi înşurubaţi-
l manual cu ajutorul cheia
hexagonală de la cheia de roată.
4. Depozitaţi trusa de scule şi roata aflată în pană de cauciuc cu
exteriorul în sus în
compartimentul de depozitare a
roţii de rezervă şi asiguraţi-o
rotind în sens orar piuliţa fluture
pe şurub.
Mocheta de podea poate fi aşezată
pe roata proeminentă.
Înlocuiţi şurubul prelungitor cu
şurubul scurt înainte de a aşeza roata
de rezervă de uz temporar în spaţiul
său, după înlocuirea sau repararea roţii în pană.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Deschideţi învelitoarea de podea,
slăbiţi şi scoateţi piuliţa fluture.
Doar pentru hatchback cu
3 portiere: deschideţi învelitoarea
de podea, scoateţi spaţiul dedepozitare din spate, slăbiţi şi
scoateţi piuliţa-fluture şi conul.
2. Doar pentru notchback cu 4 portiere cu roată de rezervă
pentru uz temporar: înlocuiţi
şurubul prelungitor cu şurubul
scurt utilizând cheia hexagonală
de la cheia de roată.
3. Aşezaţi sculele în trusa de scule sau în sacul de scule 3 247.
4. Aşezaţi roata de rezervă cu faţa în
sus, în degajarea pentru roată şi
fixaţi-o cu ajutorul piuliţei fluture.
Doar pentru hatchback cu
3 portiere : aşezaţi conul excentric
în locaşul roţii de rezervă înainte
de a strânge piuliţa fluture.
5. Închideţi învelitoarea de podea şi introduceţi spaţiul de depozitare
spate (doar hatchback cu
3 portiere).
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
Page 269 of 319

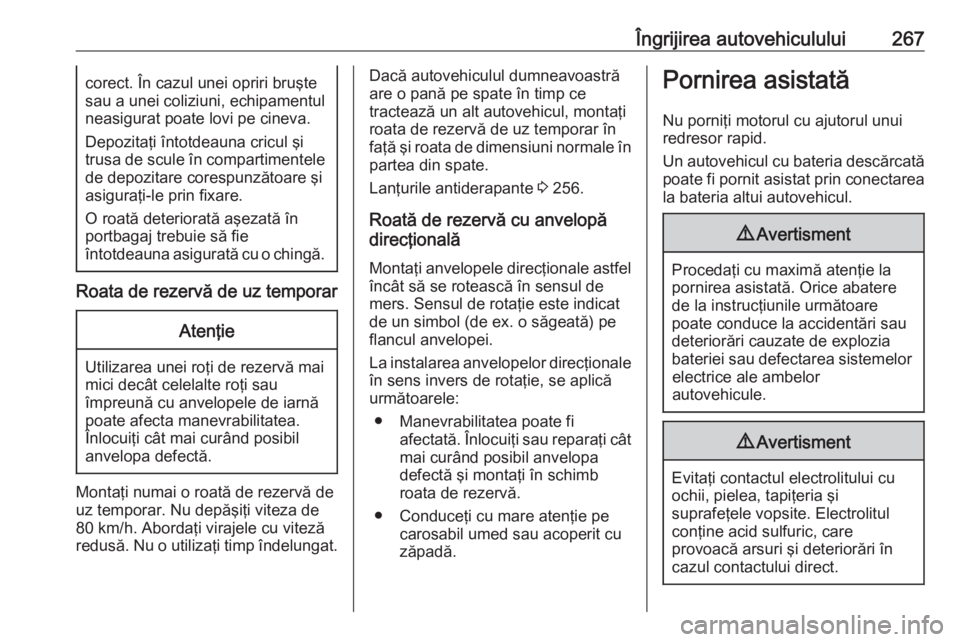

Îngrijirea autovehiculului267corect. În cazul unei opriri bruşte
sau a unei coliziuni, echipamentul neasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele
de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roata de rezervă de uz temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Montaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.
Dacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata de dimensiuni normale în partea din spate.
Lanţurile antiderapante 3 256.
Roată de rezervă cu anvelopă
direcţională
Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
La instalarea anvelopelor direcţionale în sens invers de rotaţie, se aplică
următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe carosabil umed sau acoperit cu
zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
Page 270 of 319

268Îngrijirea autovehiculului● Bateria autovehiculului nu va fiexpusă niciodată flăcărilor
deschise sau scânteilor.
● O baterie a autovehiculului descărcată poate îngheţa deja latemperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria autovehiculului.
● În cursul manipulării bateriei autovehiculului, purtaţi ochelari şi
echipament de protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.● Nu vă aplecaţi deasupra baterieiîn timpul pornirii asistate.
● Evitaţi neapărat contactul clemelor unui cablu cu clemele
celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie a bornelor pozitive de la ambelebaterii.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de exemplu la blocul motor sau la tampoanele motorului.
Realizaţi conexiunea cât mai
departe de bateria autovehiculului
descărcată, însă la cel puţin
60 cm.
Cablurile se vor aşeza astfel încât să
nu poată fi atinse de componentele în
mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde la
intervale de 1 minut.
