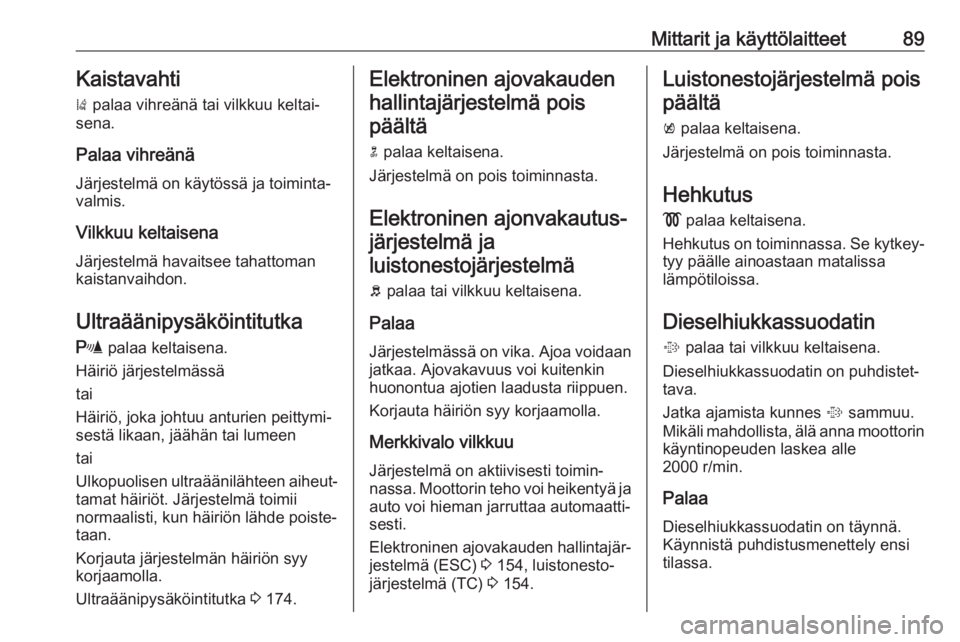

Mittarit ja käyttölaitteet89Kaistavahti) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattomankaistanvaihdon.
Ultraäänipysäköintitutka r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii
normaalisti, kun häiriön lähde poiste‐
taan.
Korjauta järjestelmän häiriön syy
korjaamolla.
Ultraäänipysäköintitutka 3 174.Elektroninen ajovakauden
hallintajärjestelmä poispäältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐
järjestelmä ja luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐ jestelmä (ESC) 3 154, luistonesto‐
järjestelmä (TC) 3 154.Luistonestojärjestelmä pois
päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa
lämpötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi
tilassa.

90Mittarit ja käyttölaitteetMerkkivalo vilkkuuSuodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 144, Stop-
start-järjestelmä 3 141.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän
voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 203.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 145.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 208.

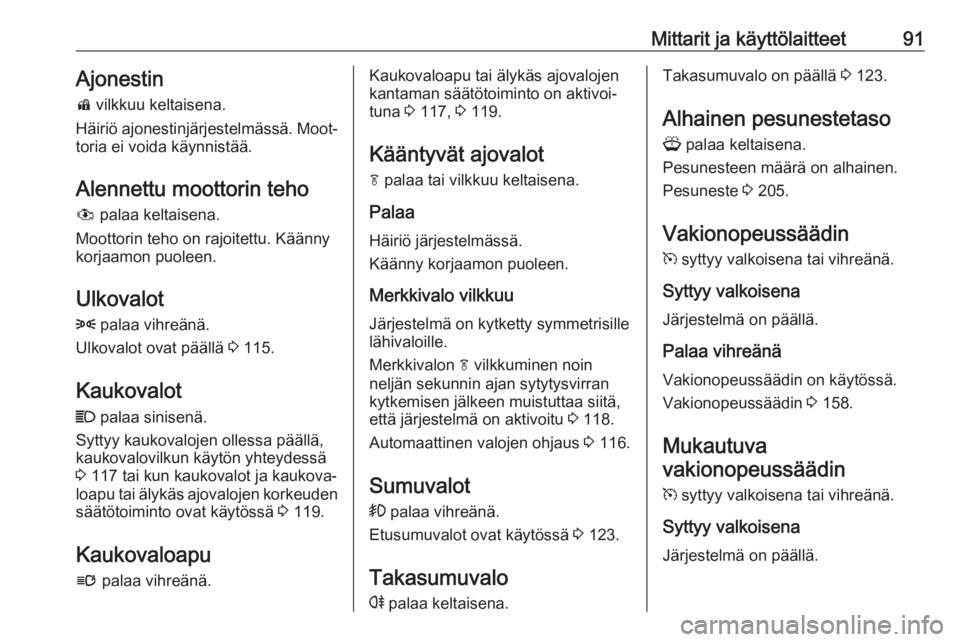

Mittarit ja käyttölaitteet91Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐
toria ei voida käynnistää.
Alennettu moottorin teho
# palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 115.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 117 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden säätötoiminto ovat käytössä 3 119.
Kaukovaloapu l palaa vihreänä.Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐ tuna 3 117, 3 119.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen noin
neljän sekunnin ajan sytytysvirran
kytkemisen jälkeen muistuttaa siitä,
että järjestelmä on aktivoitu 3 118.
Automaattinen valojen ohjaus 3 116.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 123.
Takasumuvalo r palaa keltaisena.Takasumuvalo on päällä 3 123.
Alhainen pesunestetaso
G palaa keltaisena.
Pesunesteen määrä on alhainen.
Pesuneste 3 205.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on käytössä.
Vakionopeussäädin 3 158.
Mukautuva
vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.

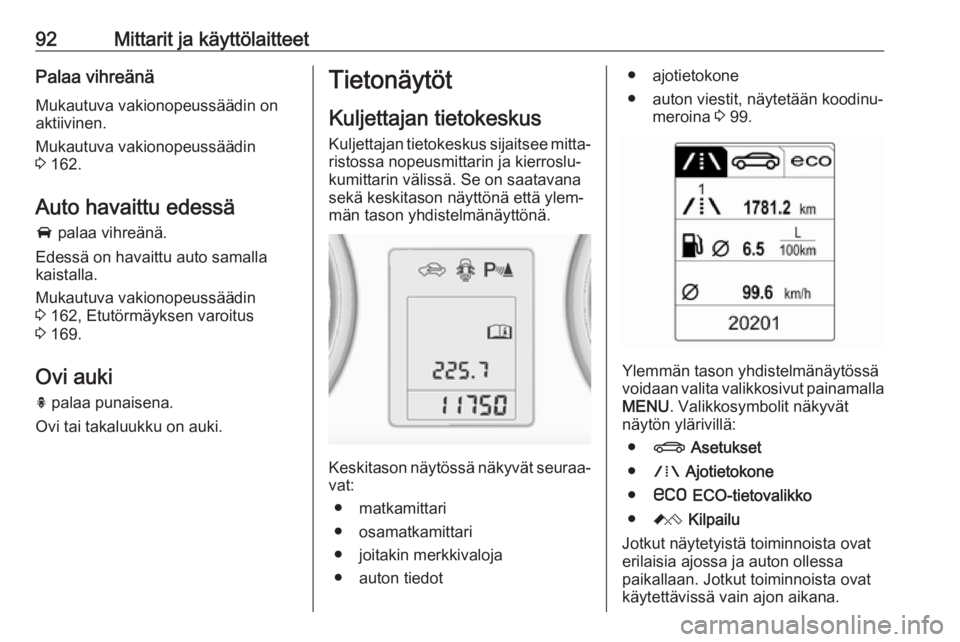

92Mittarit ja käyttölaitteetPalaa vihreänäMukautuva vakionopeussäädin on
aktiivinen.
Mukautuva vakionopeussäädin
3 162.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Mukautuva vakionopeussäädin
3 162, Etutörmäyksen varoitus
3 169.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskusKuljettajan tietokeskus sijaitsee mitta‐
ristossa nopeusmittarin ja kierroslu‐
kumittarin välissä. Se on saatavana
sekä keskitason näyttönä että ylem‐
män tason yhdistelmänäyttönä.
Keskitason näytössä näkyvät seuraa‐ vat:
● matkamittari
● osamatkamittari
● joitakin merkkivaloja
● auton tiedot
● ajotietokone
● auton viestit, näytetään koodinu‐ meroina 3 99.
Ylemmän tason yhdistelmänäytössä
voidaan valita valikkosivut painamalla
MENU . Valikkosymbolit näkyvät
näytön ylärivillä:
● X Asetukset
● W Ajotietokone
● s ECO-tietovalikko
● C Kilpailu
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.

Mittarit ja käyttölaitteet93Auton räätälöinti 3 104. Muistiin
tallennetut asetukset 3 23.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa
alavalikosta yksi valikkotason ylös‐ päin painamalla MENU.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Asetukset
Valitse Asetukset painamalla MENU
tai valitse ylemmän tason yhdistelmä‐
näytössä X.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Noudata alavalikoissa annettuja
ohjeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
● Yksikkö : Näyttöyksiköt voidaan
vaihtaa.
● Rengaspaine : Kaikkien pyörien
rengaspaineen tarkistus ajon
aikana 3 231.
● Renk. Kuorma : Valitse rengas‐
paineluokka kulloisenkin todelli‐
sen rengaspaineen mukaan
3 231.

94Mittarit ja käyttölaitteet
●Öljyn jäljel. oleva käytt. : Ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 82.
● Nopeusvaroitus : Jos ennalta
asetettu nopeus ylittyy, kuuluu
varoitusääni.
● Liikennemerkkiapu : Näyttää
havaitut liikennemerkit nykyisen
reittiosuuden varrella. 3 183
● Etäisyys seuranta : Näyttää etäi‐
syyden edessä liikkuvaan autoon
3 172.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän tason yhdistelmänäytöissä.
Ajotietokone
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason
yhdistelmänäytössä W.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
● osamatkamittari 1
● osamatkamittari 2
● digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen
nopeusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.

Mittarit ja käyttölaitteet95Nollaa osamatkamittari painamalla
SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan tai paina‐ malla nollauspainiketta nopeusmitta‐rin ja kuljettajan tietokeskuksen
välissä sytytysvirran ollessa kytket‐
tynä.
Ajotietokoneella varustetuissa
autoissa on käytettävänä enemmän
alavalikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän
tason yhdistelmänäytöissä.
Ajotietokone 3 102.
ECO-tietovalikko Paina MENU valitaksesi s ylem‐
män tason yhdistelmänäytön yläri‐
viltä.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR .Alavalikot ovat:
●Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on
osoitus ylösvaihtosuosituksesta polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy
segmenttinäytössä. Mukauta
ajotyylisi siten, että täytetyt
segmentit pysyvät Eco-alueella. Mitä enemmän segmenttejä on
täytettynä, sitä suurempi on
auton polttoaineenkulutus.
Nykyinen kulutusarvo näkyy
näytössä samanaikaisesti.
● Suurkuluttajat : Esillä on laske‐
vassa järjestyksessä luettelo
eniten kulutusta lisäävistä muka‐ vuusominaisuuksista, jotka ovattällä hetkellä käytössä. Näytössä
näkyy potentiaalinen polttoaine‐
säästö. Jos jokin sähkönkuluttaja
kytketään pois päältä, se poistuu luettelosta ja kulutusarvo päivite‐
tään.
Joissakin ajoittaisissa ajo-
olosuhteissa moottori aktivoi
takalasin lämmityksen automaat‐ tisesti moottorin kuormituksen
lisäämiseksi. Tällöin takaikkunan
lämmityksen ilmoitetaan olevan

96Mittarit ja käyttölaitteetyksi suurimmista tehon kulutta‐
jista ilman kuljettajan suorittamaa aktivointia.
● Eco-suuntaus : Näyttää keski‐
määräisen kulutuksen kehityk‐
sen 50 km:n ajomatkalla. Täyte‐ tyt segmentit näyttävät polttoai‐
neenkulutuksen 5 km:n jaksoissa
ja auttavat siten ajamaan talou‐
dellisemmin.
Kilpailu
Valitse Kilpailu painamalla MENU tai
valitse ylemmän tason yhdistelmä‐
näytössä C.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Alavalikot ovat: ● Kiihtyvyys : Hetkellisen kiihtyvyy‐
den näyttö kaikkiin suuntiin.
● Kierros ajastin : Kierrosaikojen,
huippunopeuden, keskinopeu‐
den ja keskimääräisen ajan
näyttö. Noudata alavalikossa
annettuja ohjeita.
● Jääh.neste lämpö. : Jäähdytys‐
nesteen lämpötilan näyttö.
● Akun jännite : Auton akkujännit‐
teen näyttö.
Graafinen infonäyttö, värillinen infonäyttö
Auton kokoonpanosta riippuen
autossa on graafinen infonäyttö tai
värillinen infonäyttö. Infonäyttö sijait‐
see kojelaudassa Infotainment-
järjestelmän yläpuolella.
Graafinen infonäyttö

Mittarit ja käyttölaitteet97Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
● ajan 3 77
● ulkolämpötilan 3 77
● päivämäärän 3 77
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● auton räätälöinnin asetukset 3 104
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
● ajan 3 77
● ulkolämpötilan 3 77
● päivämäärän 3 77
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● navigointijärjestelmän, katso kuvaus Infotainment-ohjekirjasta
● järjestelmän asetukset
● auton viestit 3 99
● auton räätälöinnin asetukset 3 104
Näytettävät tiedot ja niiden esitystapa
riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee
näytön kautta.
Valinnat tehdään:
● valikoista
● toimintopainikkeilla ja Infotain‐ ment-järjestelmän monitoimisää‐
timellä

98Mittarit ja käyttölaitteetValinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ● korostaaksesi valikkovaihtoeh‐ don
● aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
● valitaksesi tai aktivoidaksesi korostetun valinnan
● vahvistetaan asetettu arvo
● kytketään järjestelmän toiminto päälle/pois
BACK
Paina BACK:
● poistuaksesi valikosta muutta‐ matta asetuksia
● palataksesi alavalikosta ylem‐ mälle valikkotasolle
● poistaa merkkijonon viimeisen merkin
Paina BACK muutaman sekunnin
ajan poistaaksesi kaikki kohtaan
syötetyt tiedot.
Auton räätälöinti 3 104.
Muistiin tallennetut asetukset 3 23.Älypuhelimen
ohjausyksikkö
Älypuhelimen ohjausyksikön avulla
auton tietoja voidaan käyttää puheli‐
men kautta WLAN- tai Bluetooth-
yhteyden avulla. Näitä tietoja voidaan sitten näyttää ja analysoida älypuhe‐
limessa.
