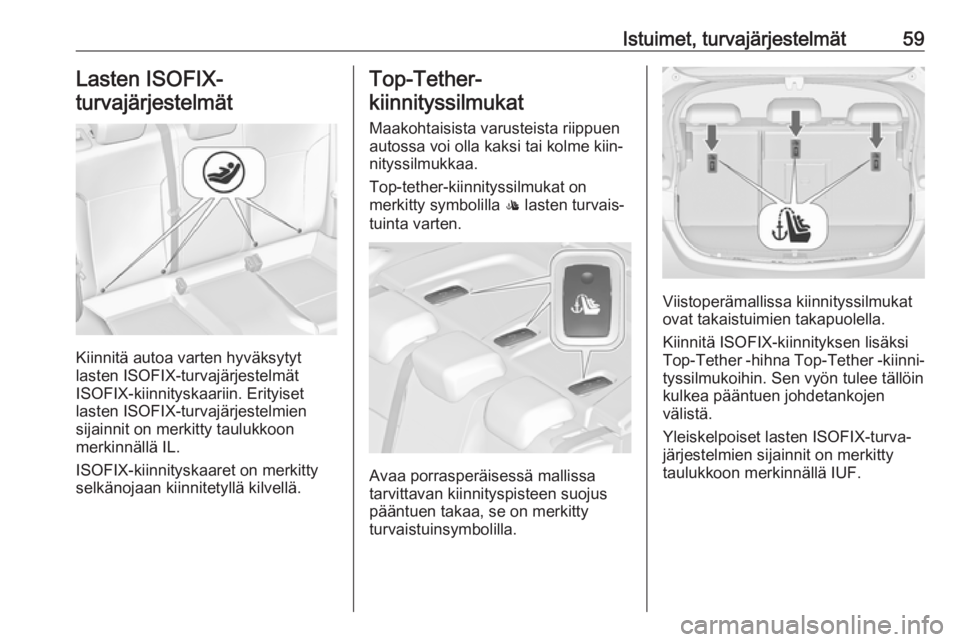

Istuimet, turvajärjestelmät59Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty selkänojaan kiinnitetyllä kilvellä.
Top-Tether-
kiinnityssilmukat
Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.
Top-tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Avaa porrasperäisessä mallissa
tarvittavan kiinnityspisteen suojus
pääntuen takaa, se on merkitty
turvaistuinsymbolilla.
Viistoperämallissa kiinnityssilmukat
ovat takaistuimien takapuolella.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen
välistä.
Yleiskelpoiset lasten ISOFIX-turva‐ järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.

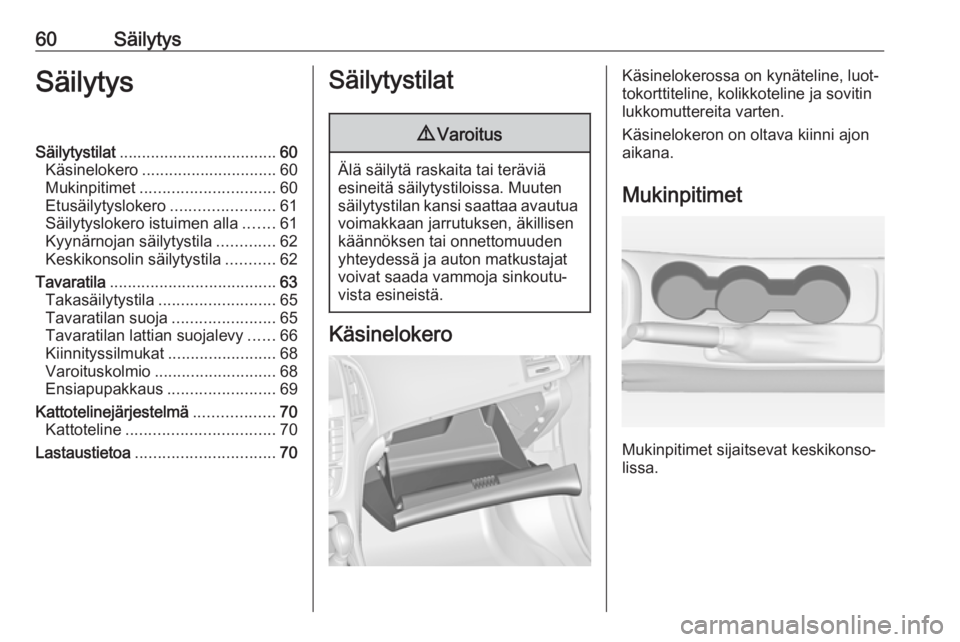

60SäilytysSäilytysSäilytystilat................................... 60
Käsinelokero .............................. 60
Mukinpitimet .............................. 60
Etusäilytyslokero .......................61
Säilytyslokero istuimen alla .......61
Kyynärnojan säilytystila .............62
Keskikonsolin säilytystila ...........62
Tavaratila ..................................... 63
Takasäilytystila .......................... 65
Tavaratilan suoja .......................65
Tavaratilan lattian suojalevy ......66
Kiinnityssilmukat ........................68
Varoituskolmio ........................... 68
Ensiapupakkaus ........................69
Kattotelinejärjestelmä ..................70
Kattoteline ................................. 70
Lastaustietoa ............................... 70Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäteline, luot‐
tokorttiteline, kolikkoteline ja sovitin
lukkomuttereita varten.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

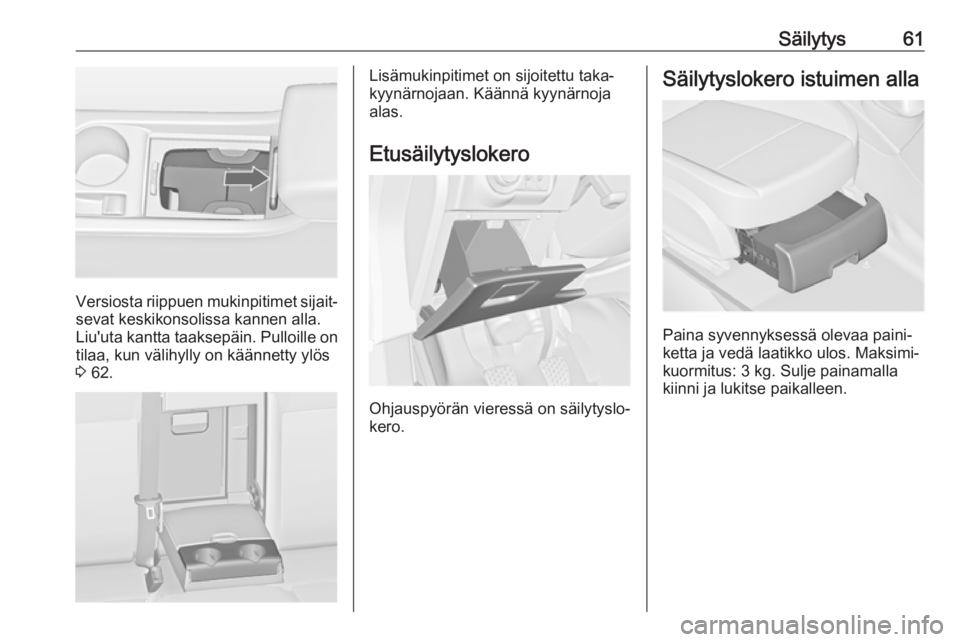

Säilytys61
Versiosta riippuen mukinpitimet sijait‐
sevat keskikonsolissa kannen alla.
Liu'uta kantta taaksepäin. Pulloille on tilaa, kun välihylly on käännetty ylös
3 62.
Lisämukinpitimet on sijoitettu taka‐
kyynärnojaan. Käännä kyynärnoja
alas.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Säilytyslokero istuimen alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.

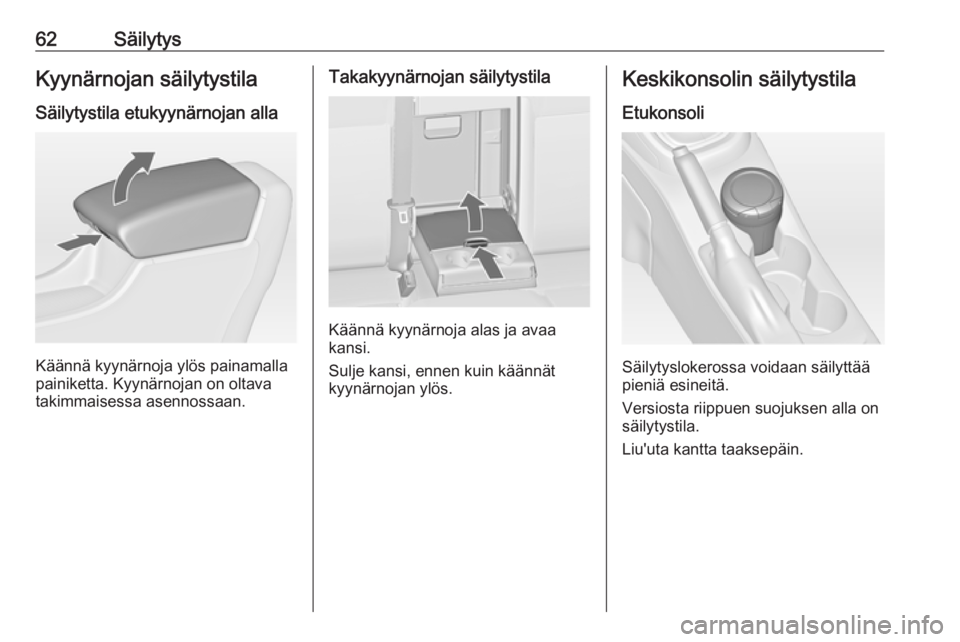

62SäilytysKyynärnojan säilytystilaSäilytystila etukyynärnojan alla
Käännä kyynärnoja ylös painamalla
painiketta. Kyynärnojan on oltava takimmaisessa asennossaan.
Takakyynärnojan säilytystila
Käännä kyynärnoja alas ja avaa
kansi.
Sulje kansi, ennen kuin käännät
kyynärnojan ylös.
Keskikonsolin säilytystila
Etukonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen suojuksen alla on säilytystila.
Liu'uta kantta taaksepäin.

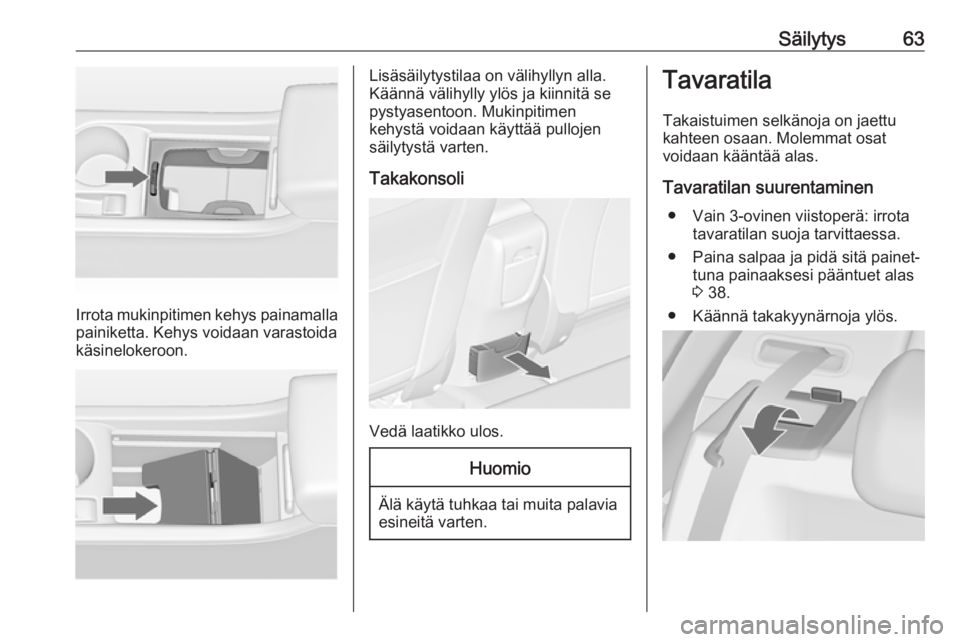

Säilytys63
Irrota mukinpitimen kehys painamalla
painiketta. Kehys voidaan varastoida
käsinelokeroon.
Lisäsäilytystilaa on välihyllyn alla.
Käännä välihylly ylös ja kiinnitä se
pystyasentoon. Mukinpitimen
kehystä voidaan käyttää pullojen
säilytystä varten.
Takakonsoli
Vedä laatikko ulos.
Huomio
Älä käytä tuhkaa tai muita palavia
esineitä varten.
Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat
voidaan kääntää alas.
Tavaratilan suurentaminen ● Vain 3-ovinen viistoperä: irrota tavaratilan suoja tarvittaessa.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 38.
● Käännä takakyynärnoja ylös.

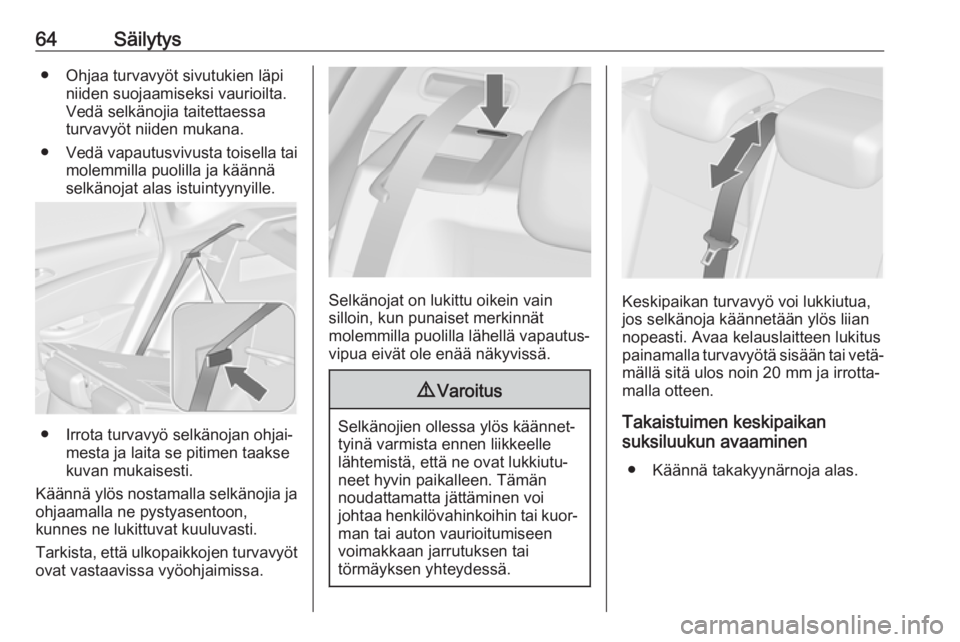

64Säilytys● Ohjaa turvavyöt sivutukien läpiniiden suojaamiseksi vaurioilta.
Vedä selkänojia taitettaessa
turvavyöt niiden mukana.
● Vedä vapautusvivusta toisella tai
molemmilla puolilla ja käännä
selkänojat alas istuintyynyille.
● Irrota turvavyö selkänojan ohjai‐ mesta ja laita se pitimen taakse
kuvan mukaisesti.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon,
kunnes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänojat on lukittu oikein vain
silloin, kun punaiset merkinnät
molemmilla puolilla lähellä vapautus‐
vipua eivät ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐
man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai vetä‐
mällä sitä ulos noin 20 mm ja irrotta‐
malla otteen.
Takaistuimen keskipaikan
suksiluukun avaaminen
● Käännä takakyynärnoja alas.

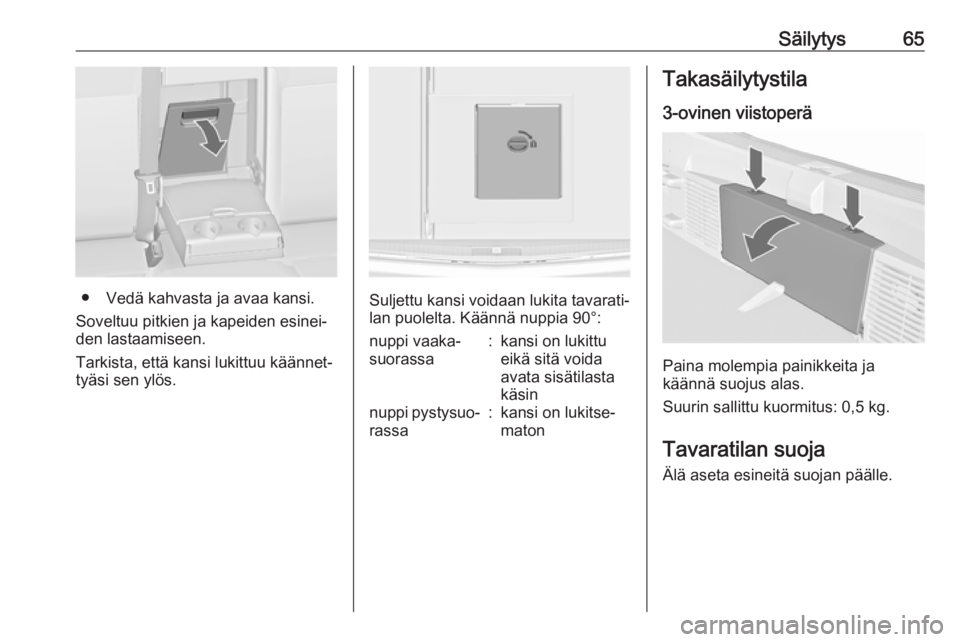

Säilytys65
● Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐
tyäsi sen ylös.Suljettu kansi voidaan lukita tavarati‐ lan puolelta. Käännä nuppia 90°:
nuppi vaaka‐
suorassa:kansi on lukittu
eikä sitä voida
avata sisätilasta
käsinnuppi pystysuo‐ rassa:kansi on lukitse‐
matonTakasäilytystila
3-ovinen viistoperä
Paina molempia painikkeita ja
käännä suojus alas.
Suurin sallittu kuormitus: 0,5 kg.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.

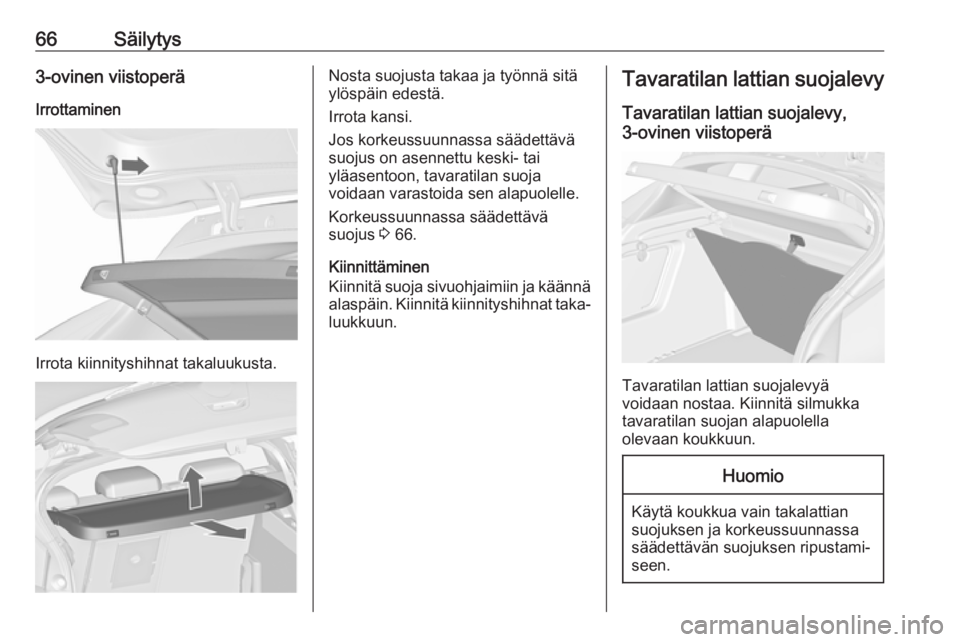

66Säilytys3-ovinen viistoperäIrrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Jos korkeussuunnassa säädettävä
suojus on asennettu keski- tai
yläasentoon, tavaratilan suoja
voidaan varastoida sen alapuolelle.
Korkeussuunnassa säädettävä
suojus 3 66.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.Tavaratilan lattian suojalevy
Tavaratilan lattian suojalevy,
3-ovinen viistoperä
Tavaratilan lattian suojalevyä
voidaan nostaa. Kiinnitä silmukka
tavaratilan suojan alapuolella
olevaan koukkuun.
Huomio
Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa
säädettävän suojuksen ripustami‐
seen.

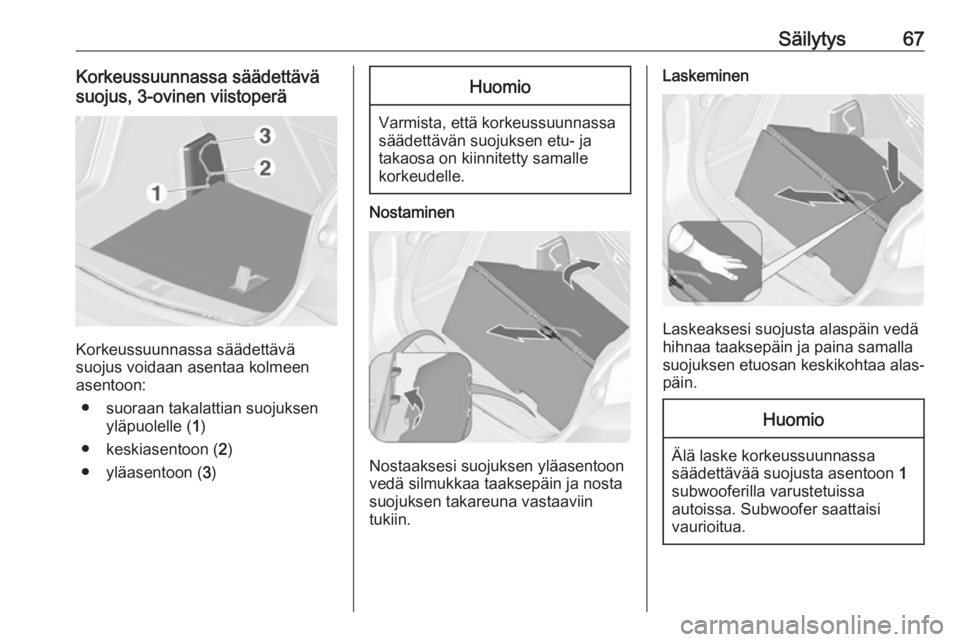

Säilytys67Korkeussuunnassa säädettävä
suojus, 3-ovinen viistoperä
Korkeussuunnassa säädettävä
suojus voidaan asentaa kolmeen
asentoon:
● suoraan takalattian suojuksen yläpuolelle ( 1)
● keskiasentoon ( 2)
● yläasentoon ( 3)
Huomio
Varmista, että korkeussuunnassa
säädettävän suojuksen etu- ja
takaosa on kiinnitetty samalle
korkeudelle.
Nostaminen
Nostaaksesi suojuksen yläasentoon
vedä silmukkaa taaksepäin ja nosta
suojuksen takareuna vastaaviin
tukiin.
Laskeminen
Laskeaksesi suojusta alaspäin vedä
hihnaa taaksepäin ja paina samalla
suojuksen etuosan keskikohtaa alas‐
päin.
Huomio
Älä laske korkeussuunnassa
säädettävää suojusta asentoon 1
subwooferilla varustetuissa
autoissa. Subwoofer saattaisi
vaurioitua.

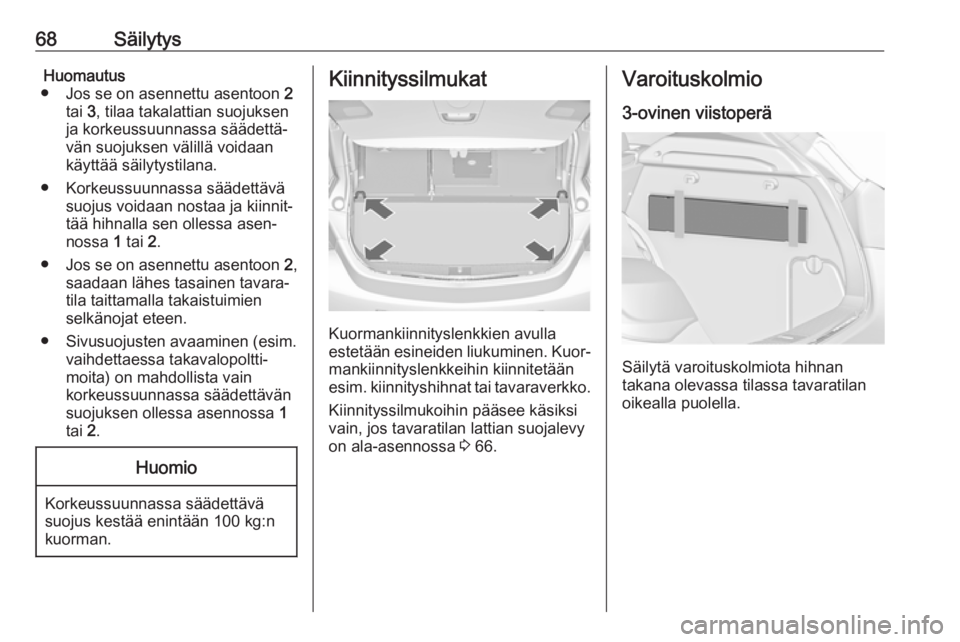

68SäilytysHuomautus
● Jos se on asennettu asentoon 2
tai 3, tilaa takalattian suojuksen
ja korkeussuunnassa säädettä‐
vän suojuksen välillä voidaan
käyttää säilytystilana.
● Korkeussuunnassa säädettävä suojus voidaan nostaa ja kiinnit‐tää hihnalla sen ollessa asen‐nossa 1 tai 2.
● Jos se on asennettu asentoon 2,
saadaan lähes tasainen tavara‐
tila taittamalla takaistuimien
selkänojat eteen.
● Sivusuojusten avaaminen (esim. vaihdettaessa takavalopoltti‐
moita) on mahdollista vain
korkeussuunnassa säädettävän
suojuksen ollessa asennossa 1
tai 2.Huomio
Korkeussuunnassa säädettävä
suojus kestää enintään 100 kg:n
kuorman.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Kiinnityssilmukoihin pääsee käsiksi
vain, jos tavaratilan lattian suojalevy
on ala-asennossa 3 66.
Varoituskolmio
3-ovinen viistoperä
Säilytä varoituskolmiota hihnan
takana olevassa tilassa tavaratilan
oikealla puolella.
