OPEL ASTRA J 2017 Sürücü El Kitabı (in Turkish)

Koltuklar, Güvenlik Sistemleri59Bir ISOFIX çocuk emniyet sistemi takılması için müsaade edilen opsiyonlarAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka yan koltuklardaArka orta koltuktaGrup 0: 10 kg'a kadarEISO/R1XILXGrup 0+: 13 kg'a kadarEISO/R1XILXDISO/R2XILXCISO/R3XILXGrup I: 9 - 18 kg arasıDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrup II: 15 - 25 kg arasıXILXGrup III: 22 - 36 kg arasıXILXIL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundur.X:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.

60Koltuklar, Güvenlik SistemleriISOFIX ebat sınıfı ve koltuk cihazıA - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi

Koltuklar, Güvenlik Sistemleri61ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Top-Tether sabitleme
halkaları
Ülkeye özel donanımlara bağlı olarak, araçta iki veya üç bağlantı halkası
bulunabilir.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
Notchback versiyonunda, koltuk
başlıklarının arkasında, çocuk
koltuğu sembolüyle belirtilmiş olan
yerleştirme alanındaki gereken
sabitleme gözünün kanadını açın.
Hatchback versiyonda, bağlama
halkaları arka koltukların arka
tarafındadır.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF ibaresiyle gösterilmektedir.

62Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............62
Torpido gözü ............................. 62
İçecek tutucuları ........................62
Ön kısımdaki eşya saklama gözü .......................................... 63
Koltuğun altındaki eşya koyma gözü .......................................... 63
Kol dayanağındaki eşya saklama gözü ........................... 64
Orta konsoldaki eşya koyma yeri ............................................ 64
Bagaj bölümü ............................... 65
Arka kısımdaki eşya muhafaza bölümü ...................................... 67
Bagaj bölmesi örtüsü .................67
Arka tabandaki eşya saklama gözü kapağı .............................. 68
Sabitleme halkaları ....................70
Üçgen ikaz reflektörü .................70
İlk yardım çantası ......................71
Tavan üstü bagaj taşıyıcısı ..........72
Tavan bagajı .............................. 72
Aracı yükleme talimatı .................72Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir anahtar yuvası,
bir kredi kartı yuvası, bir bozuk para
yuvası ve bir de kilitli büjon adaptörü
yuvası bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.

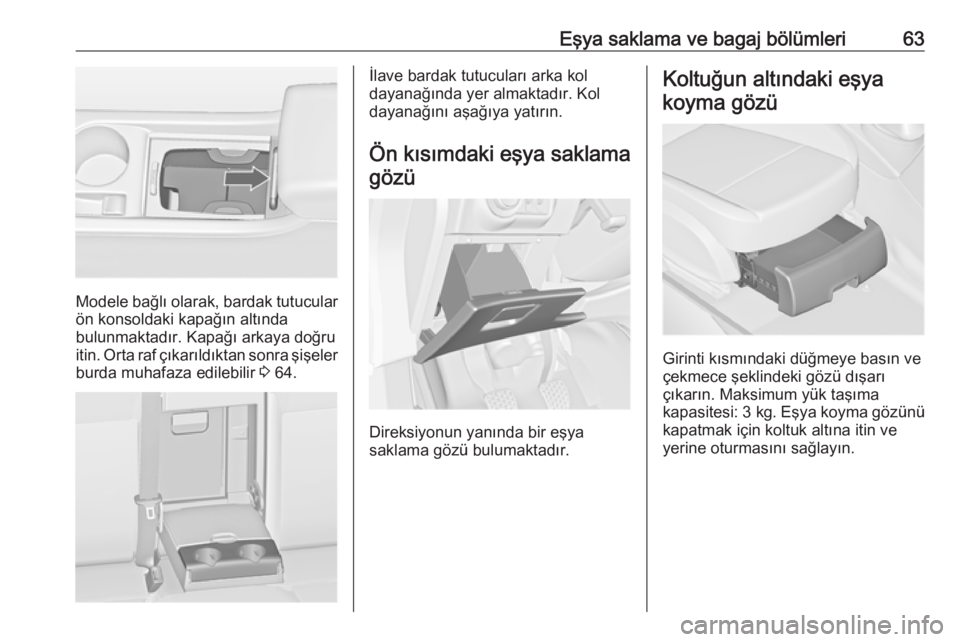

Eşya saklama ve bagaj bölümleri63
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır. Kapağı arkaya doğru
itin. Orta raf çıkarıldıktan sonra şişeler burda muhafaza edilebilir 3 64.
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya saklamagözü
Direksiyonun yanında bir eşya
saklama gözü bulumaktadır.
Koltuğun altındaki eşya
koyma gözü
Girinti kısmındaki düğmeye basın ve
çekmece şeklindeki gözü dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg . Eşya koyma gözünü
kapatmak için koltuk altına itin ve
yerine oturmasını sağlayın.

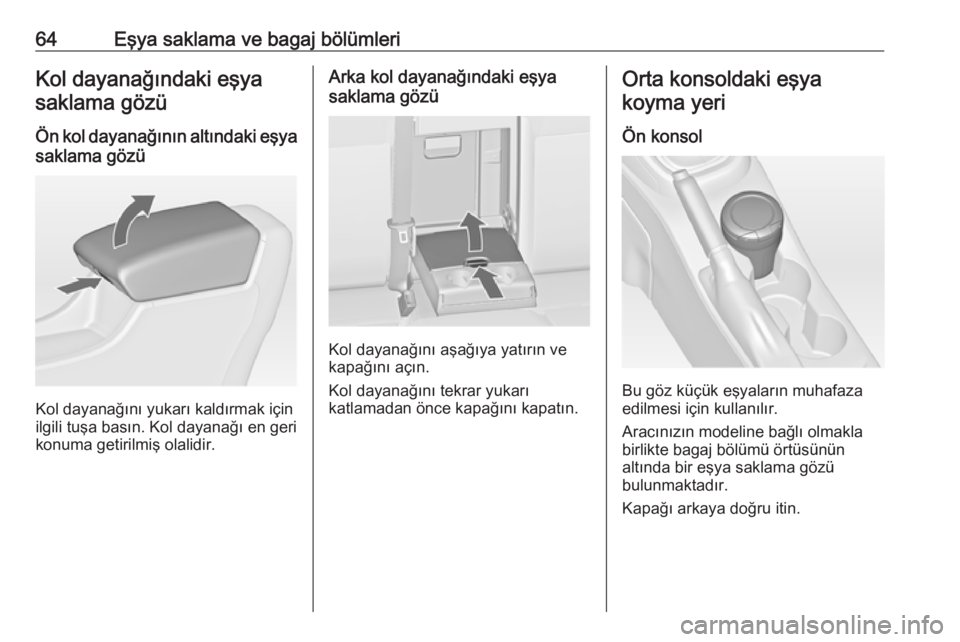

64Eşya saklama ve bagaj bölümleriKol dayanağındaki eşyasaklama gözü
Ön kol dayanağının altındaki eşya saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.
Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.
Orta konsoldaki eşya
koyma yeri
Ön konsol
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında bir eşya saklama gözü
bulunmaktadır.
Kapağı arkaya doğru itin.

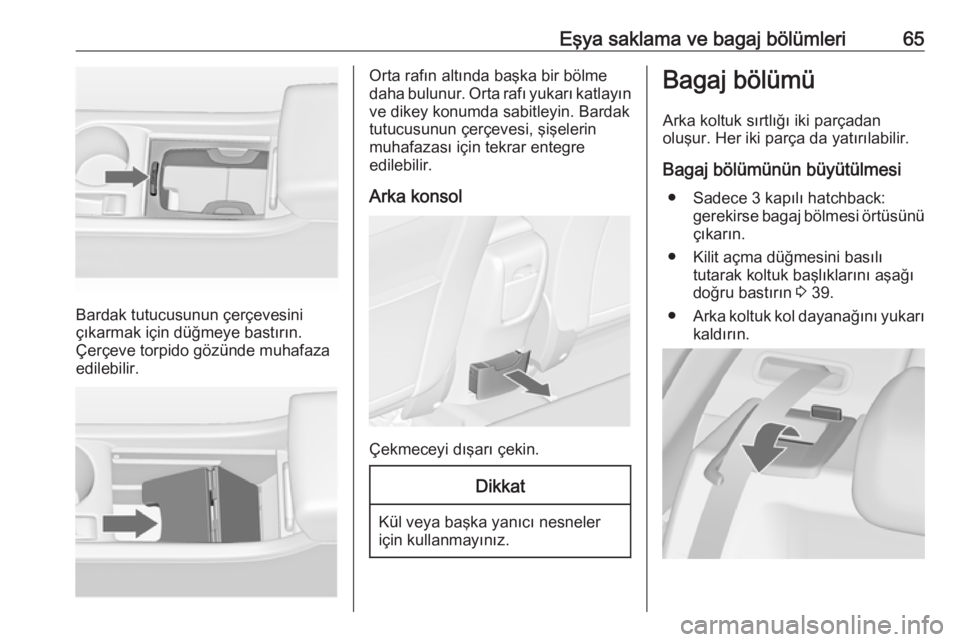

Eşya saklama ve bagaj bölümleri65
Bardak tutucusunun çerçevesini
çıkarmak için düğmeye bastırın.
Çerçeve torpido gözünde muhafaza
edilebilir.
Orta rafın altında başka bir bölme
daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak
tutucusunun çerçevesi, şişelerin
muhafazası için tekrar entegre
edilebilir.
Arka konsol
Çekmeceyi dışarı çekin.
Dikkat
Kül veya başka yanıcı nesneler
için kullanmayınız.
Bagaj bölümü
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Bagaj bölümünün büyütülmesi ● Sadece 3 kapılı hatchback: gerekirse bagaj bölmesi örtüsünü
çıkarın.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 39.
● Arka koltuk kol dayanağını yukarı
kaldırın.

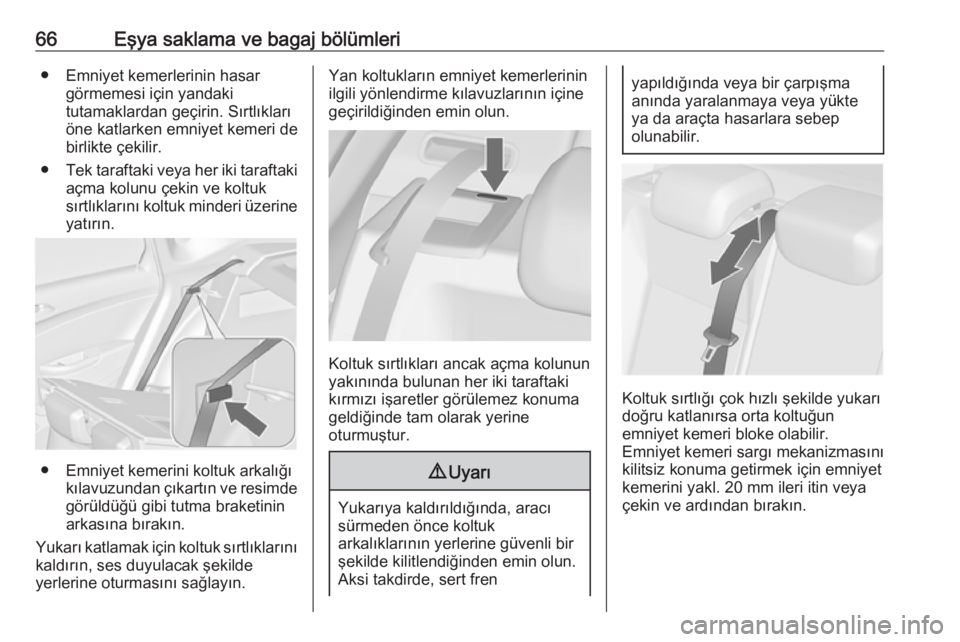

66Eşya saklama ve bagaj bölümleri● Emniyet kemerlerinin hasargörmemesi için yandaki
tutamaklardan geçirin. Sırtlıkları
öne katlarken emniyet kemeri de
birlikte çekilir.
● Tek taraftaki veya her iki taraftaki
açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine
yatırın.
● Emniyet kemerini koltuk arkalığı kılavuzundan çıkartın ve resimde
görüldüğü gibi tutma braketinin
arkasına bırakın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.

Eşya saklama ve bagaj bölümleri67Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan
kapağı açın
● Arka kol dayanağını aşağı yatırın.
● Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.
Kapak kapalı konumdayken bagaj
bölümü içerisinden kilitlenebilir.
Düğmeyi 90° derece çevirin:
düğme yatay
konumda:kapak yolcu
bölümünden
açılamayacak
şekilde kilitli
konumdadüğme dikey
konumda:kapak kilitli değilArka kısımdaki eşya
muhafaza bölümü
3 kapılı hatchback
Her iki düğmeye de basın ve örtüyü
kaşağıya katlayın.
Maksimum yük taşıma kapasitesi:
0,5 kg.
Bagaj bölmesi örtüsü Örtü üzerinde eşya muhafaza
etmeyin.

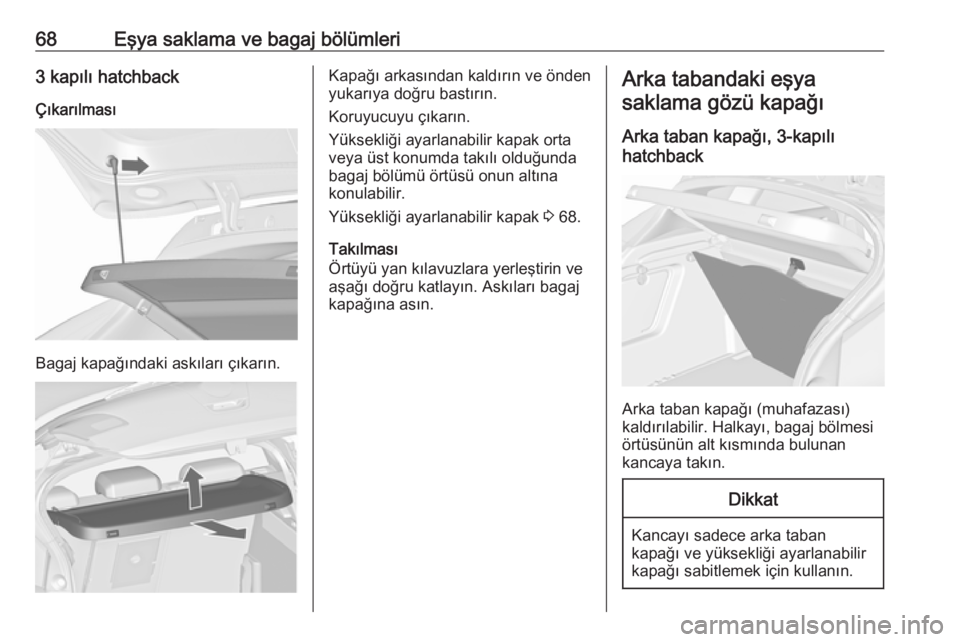

68Eşya saklama ve bagaj bölümleri3 kapılı hatchbackÇıkarılması
Bagaj kapağındaki askıları çıkarın.
Kapağı arkasından kaldırın ve önden
yukarıya doğru bastırın.
Koruyucuyu çıkarın.
Yüksekliği ayarlanabilir kapak orta veya üst konumda takılı olduğunda
bagaj bölümü örtüsü onun altına konulabilir.
Yüksekliği ayarlanabilir kapak 3 68.
Takılması
Örtüyü yan kılavuzlara yerleştirin ve aşağı doğru katlayın. Askıları bagaj
kapağına asın.Arka tabandaki eşya
saklama gözü kapağı
Arka taban kapağı, 3-kapılı
hatchback
Arka taban kapağı (muhafazası)
kaldırılabilir. Halkayı, bagaj bölmesi
örtüsünün alt kısmında bulunan
kancaya takın.
Dikkat
Kancayı sadece arka taban
kapağı ve yüksekliği ayarlanabilir kapağı sabitlemek için kullanın.
