Péče o vozidlo219
2. Odšroubujte oba šroubya vyndejte sestavu světla
z nárazníku.
3. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z tělesa reflektoru.
4. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
5. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
6. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
7. Utáhněte oba šrouby a namontujte sestavu světel.
8. Smontujte a zajistěte kryt.

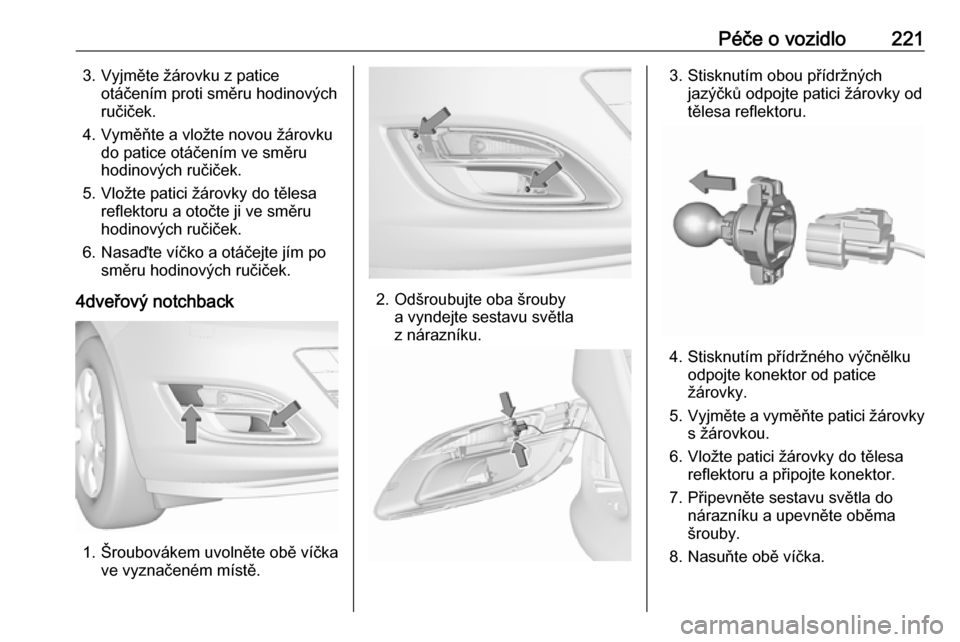

4dveřový notchback1. Šroubovákem uvolněte obě víčka ve vyznačeném místě.
2. Odšroubujte oba šroubya vyndejte sestavu směrového
světla z nárazníku.

220Péče o vozidlo3. Odšroubujte tři šrouby a vyndejtesestavu světla do mlhy
z nárazníku.
4. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z tělesa reflektoru.
5. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
6. Vyměňte a zasuňte patici žárovky
do tělesa reflektoru, otočte patici
žárovky ve směru hodinových
ručiček a připojte konektor.
7. Připevněte sestavu světla do mlhy do nárazníku a upevněte
třemi šrouby.
8. Připevněte sestavu směrového světla do nárazníku a upevněte
dvěma šrouby.
9. Nasuňte obě víčka.
Přední ukazatele směru
3dveřový hatchback

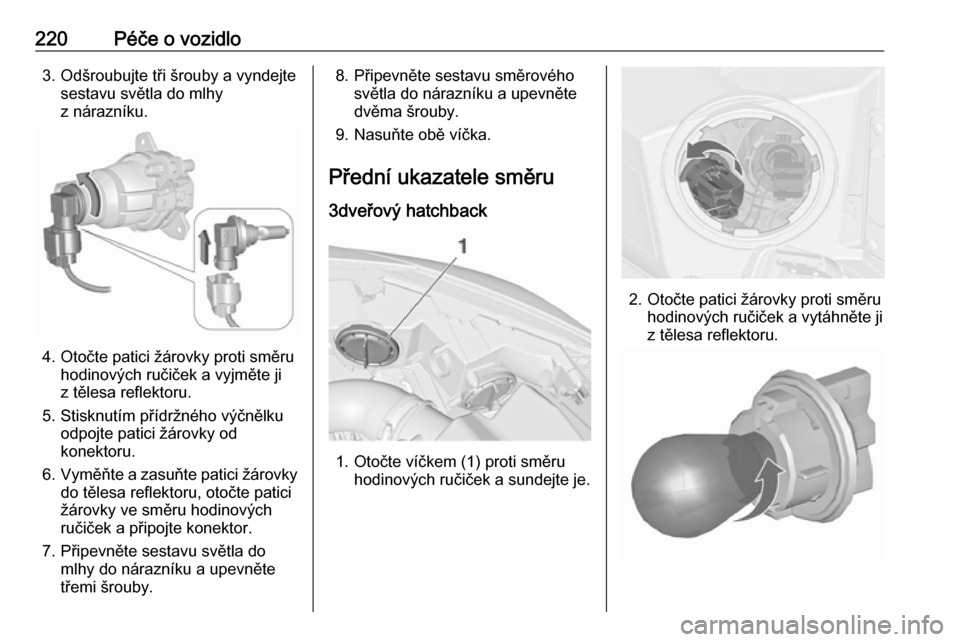

1. Otočte víčkem (1) proti směru hodinových ručiček a sundejte je.
2. Otočte patici žárovky proti směruhodinových ručiček a vytáhněte ji
z tělesa reflektoru.

Péče o vozidlo2213. Vyjměte žárovku z paticeotáčením proti směru hodinových
ručiček.
4. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
5. Vložte patici žárovky do tělesa reflektoru a otočte ji ve směru
hodinových ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
4dveřový notchback
1. Šroubovákem uvolněte obě víčka ve vyznačeném místě.
2. Odšroubujte oba šroubya vyndejte sestavu světla
z nárazníku.
3. Stisknutím obou přídržných jazýčků odpojte patici žárovky od
tělesa reflektoru.
4. Stisknutím přídržného výčnělku odpojte konektor od patice
žárovky.
5. Vyjměte a vyměňte patici žárovky
s žárovkou.
6. Vložte patici žárovky do tělesa reflektoru a připojte konektor.
7. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
8. Nasuňte obě víčka.

222Péče o vozidlo4dveřový notchback s přednímnárazníkem Sport/GSi
Žárovky jsou přístupné zespodu
vozidla.

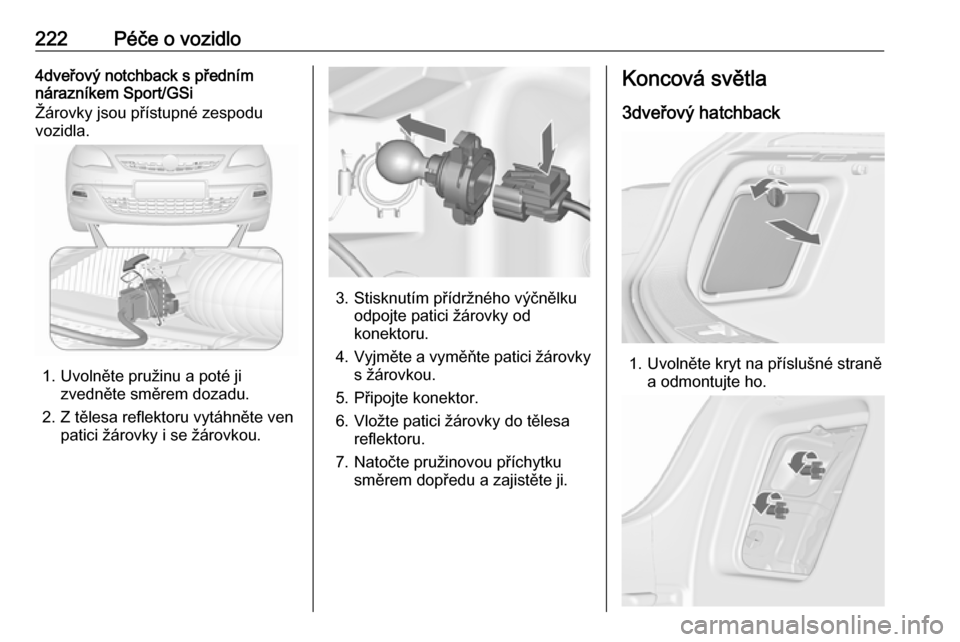

1. Uvolněte pružinu a poté ji zvedněte směrem dozadu.
2. Z tělesa reflektoru vytáhněte ven patici žárovky i se žárovkou.
3. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
s žárovkou.
5. Připojte konektor.
6. Vložte patici žárovky do tělesa reflektoru.
7. Natočte pružinovou příchytku směrem dopředu a zajistěte ji.
Koncová světla
3dveřový hatchback

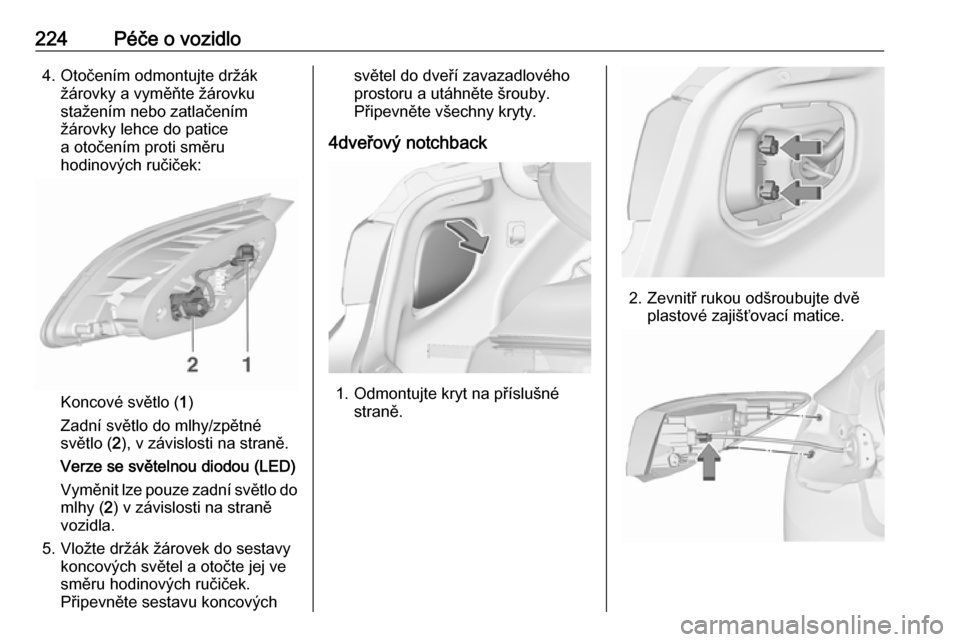

1. Uvolněte kryt na příslušné straně a odmontujte ho.

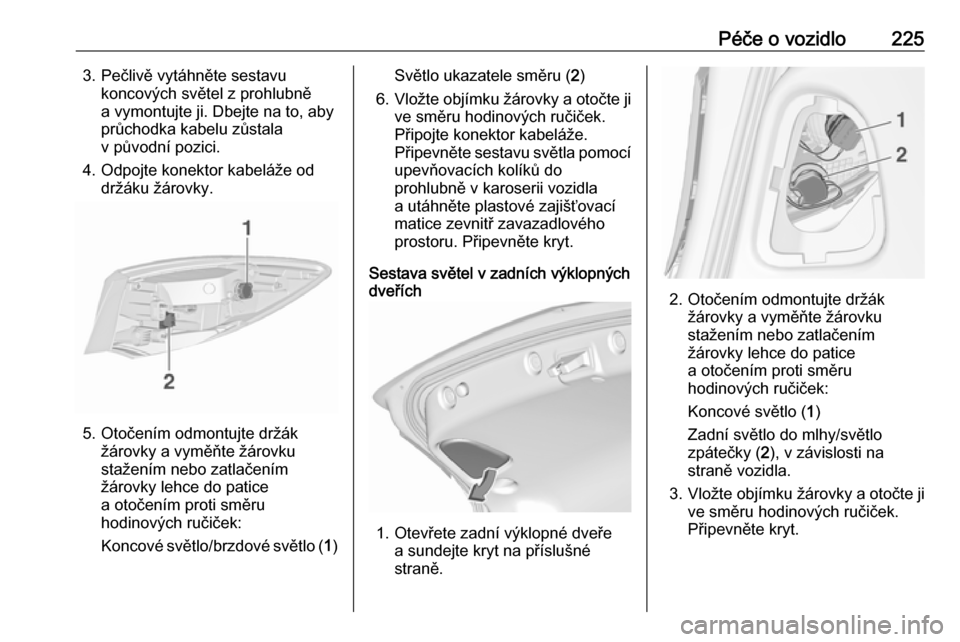

Péče o vozidlo2232. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor kabeláže od držáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček:
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
Verze se světelnou diodou (LED) Měnit lze pouze ukazatele
směru ( 2).
6. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připojte konektor kabeláže
k sestavě světla. Připevněte
sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Zavřete a zajistěte kryt.
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryty na příslušné
straně.
2. Odšroubujte tři šrouby. 3. Vymontujte sestavu koncových světel ze zadních výklopnýchdveří.

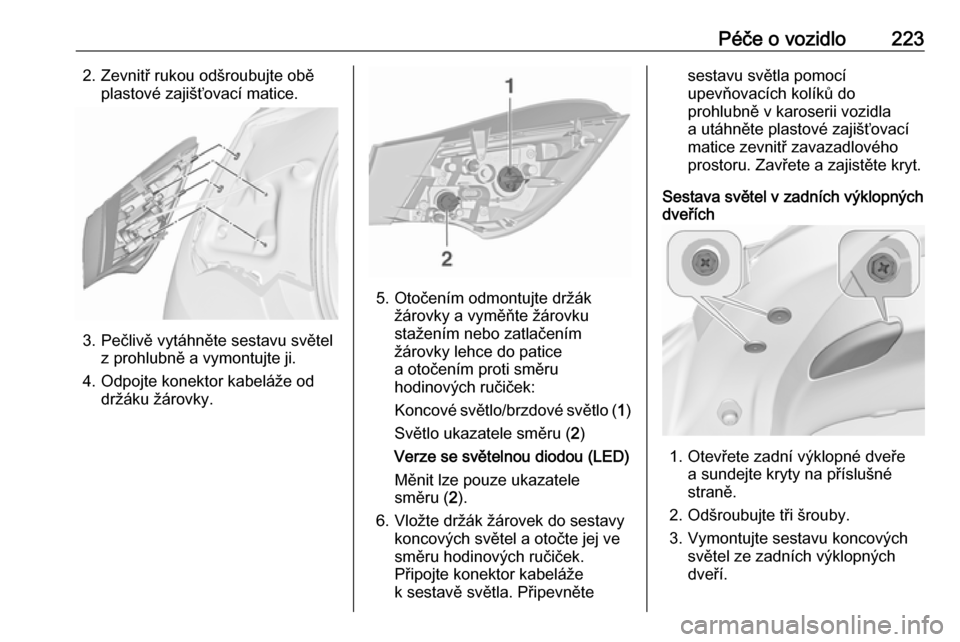

224Péče o vozidlo4. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček:
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
Verze se světelnou diodou (LED)
Vyměnit lze pouze zadní světlo do
mlhy ( 2) v závislosti na straně
vozidla.
5. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připevněte sestavu koncových
světel do dveří zavazadlového
prostoru a utáhněte šrouby.
Připevněte všechny kryty.
4dveřový notchback
1. Odmontujte kryt na příslušné straně.
2. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.

Péče o vozidlo2253. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Odpojte konektor kabeláže od držáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček:
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připojte konektor kabeláže.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Připevněte kryt.
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryt na příslušnéstraně.
2. Otočením odmontujte držák žárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček:
Koncové světlo ( 1)
Zadní světlo do mlhy/světlo
zpátečky ( 2), v závislosti na
straně vozidla.
3. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připevněte kryt.

226Péče o vozidloBoční ukazatele směru3dveřový hatchbackPři výměně žárovky odmontujte
tělesa světla:

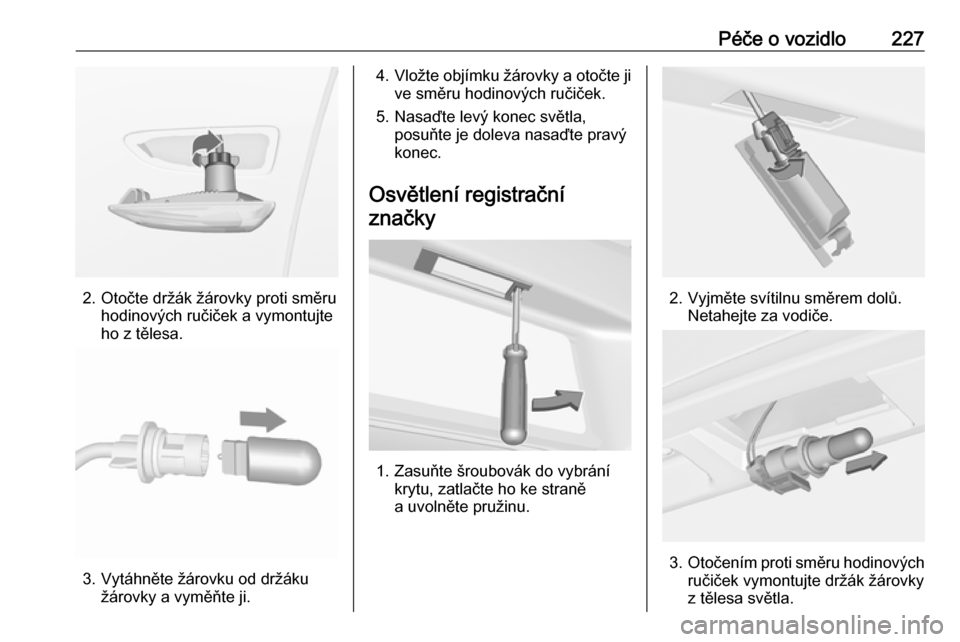

1. Posuňte světlo k levé straně a vyjměte je pravým koncem
dopředu.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
4dveřový notchback Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
dopředu.

Péče o vozidlo227
2. Otočte držák žárovky proti směruhodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.

228Péče o vozidlo4. Vytáhněte žárovku od držákužárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru
Světlo interiéru, lampičky na čtení Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● vpředu vlevo v motorovém prostoru
● u vozidla s řízením vlevo - v interiéru, za úložnou
schránkou, nebo, u vozidla
s řízením vpravo, za schránkou
na rukavice
● za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

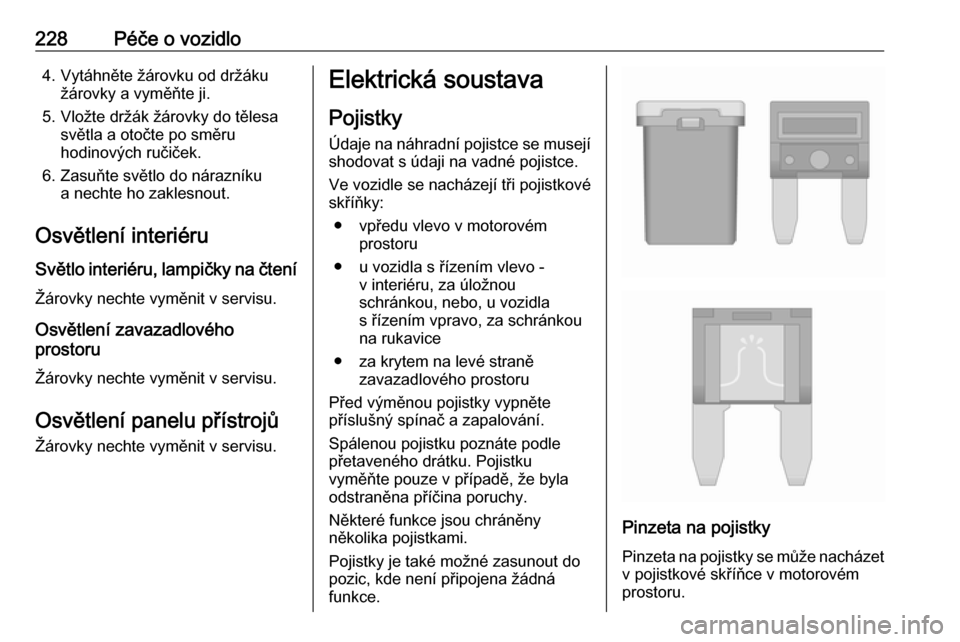

Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
