Péče o vozidlo239v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 279, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatíženípneumatik 3 93. Toto nastavení je
referencí pro upozornění na nízký tlak
vzduchu v pneumatikách.

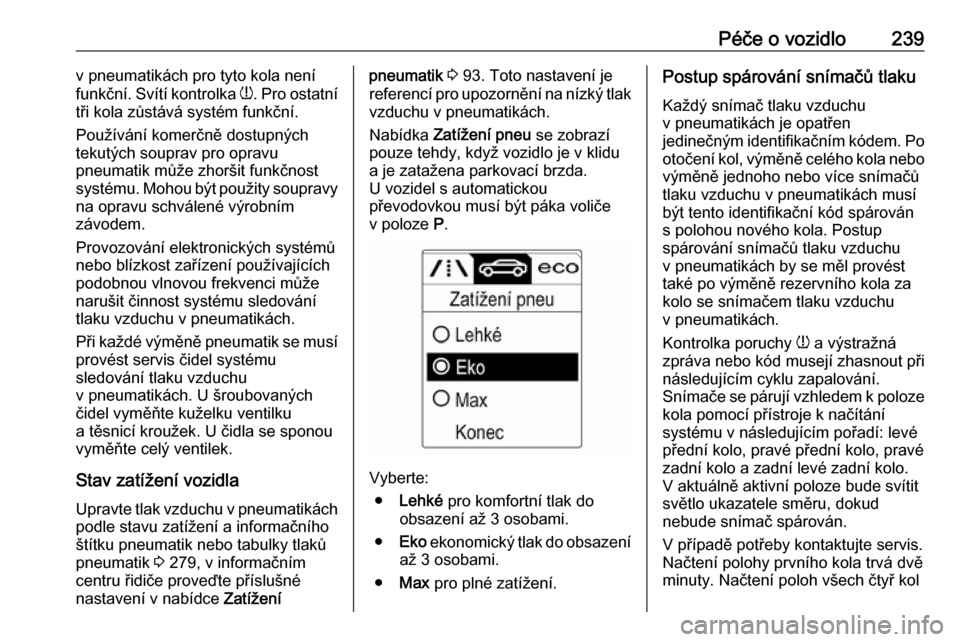

Nabídka Zatížení pneu se zobrazí
pouze tehdy, když vozidlo je v klidu
a je zatažena parkovací brzda.
U vozidel s automatickou
převodovkou musí být páka voliče
v poloze P.
Vyberte:
● Lehké pro komfortní tlak do
obsazení až 3 osobami.
● Eko ekonomický tlak do obsazení
až 3 osobami.
● Max pro plné zatížení.
Postup spárování snímačů tlaku
Každý snímač tlaku vzduchu
v pneumatikách je opatřen
jedinečným identifikačním kódem. Po otočení kol, výměně celého kola nebovýměně jednoho nebo více snímačů
tlaku vzduchu v pneumatikách musí
být tento identifikační kód spárován
s polohou nového kola. Postup
spárování snímačů tlaku vzduchu
v pneumatikách by se měl provést
také po výměně rezervního kola za
kolo se snímačem tlaku vzduchu
v pneumatikách.
Kontrolka poruchy w a výstražná
zpráva nebo kód musejí zhasnout při
následujícím cyklu zapalování.
Snímače se párují vzhledem k poloze kola pomocí přístroje k načítání
systému v následujícím pořadí: levé
přední kolo, pravé přední kolo, pravé
zadní kolo a zadní levé zadní kolo.
V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
V případě potřeby kontaktujte servis.
Načtení polohy prvního kola trvá dvě minuty. Načtení poloh všech čtyř kol

240Péče o vozidlotrvá pět minut. Pokud proces
párování trvá déle, musí se přerušit a spustit znovu.
Postup spárování snímačů tlaku
vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.
3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Použijte tlačítko MENU na páčce
ukazatelů směru a vyberte
položku Nabídka Informace
o vozidle v informačním centru
řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování
snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
Dalším stisknutím tlačítka
SET/CLR výběr potvrdíte.Dvakrát zazní houkačka, čímž
sdělí, že přijímač je v režimu pro opětovné načtení.
7. Začněte levým předním kolem. 8. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchu
v pneumatikách. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
tohoto kola.
9. Pokračujte pravým předním kolem a opakujte postup uvedený
v kroku 8.
10. Pokračujte pravým zadním kolem a opakujte postup uvedený
v kroku 8.
11. Pokračujte k levému zadnímu kolu a opakujte postup uvedený
v kroku 8. Dvojí zaznění houkačky indikuje, že identifikační kód
snímače byl přiřazen levé zadní
pneumatice a že proces
přiřazování snímačů tlaku
v pneumatikách již není aktivní.
12. Vypněte zapalování.13. Nastavte všechny čtyři tlaky na doporučený tlak vzduchu, který je
uveden na štítku s tlaky huštění.
14. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 93.
Hloubka vzorku Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (u zimních pneumatik
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.

Péče o vozidlo241
Předpisy je určena minimální hloubkavzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, měňte pravidelně přední kola
za zadní. Ujistěte se, že směr otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky
a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.

242Péče o vozidloŘetězy na kola
Používejte řetězy pouze na předních
kolech.
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
4dveřový notchback
Používejte pouze řetězy s drobnými
články, které nezvýší vzorek ani bok
pneumatiky o více než 10 mm (včetně zámku řetězu).Sněhové řetězy jsou povoleny pouze
na pneumatiky s rozměry
205/60 R16 a 215/50 R17.3dveřový hatchback
Řetězy na kola jsou přípustné na
pneumatikách s rozměry
225/55 R17. Vždy používejte řetězy
s malými oky, které zvětšují profil
pneumatiky a vnitřní bočnice
maximálně o 10 mm (včetně řetězové
pojistky).
Řetězy na kola jsou přípustné na
pneumatikách s rozměry
245/45 R18. Vždy používejte řetězy s malými oky, které zvětšují profil
pneumatiky a vnitřní bočnice
maximálně o 7 mm (včetně pojistky
řetězu).Verze OPC
Řetězy na kola jsou přípustné na
pneumatikách s rozměry
235/45 R18. Vždy používejte řetězy
s malými oky, které zvětšují profil
pneumatiky a vnitřní bočnice
maximálně o 10 mm (včetně řetězové pojistky).Všeobecné informace
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik
Menší poškození vzorku pneumatiky je možné opravit pomocí soupravy na opravu pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození bočnice
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:

Péče o vozidlo243Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je
v prostoru pod podlahovou krytinou
zavazadlového prostoru.
Ilustrace znázorňují různé verze.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.
3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.

244Péče o vozidlo
6. Odšroubujte čepičku ventilu nadefektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během deseti
minut. Tlak vzduchu
v pneumatikách 3 279. Po
dosažení požadovaného tlaku
kompresor vypněte.Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte dalších deset minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než deset minut.

Péče o vozidlo24514. Odpojte soupravu na opravupneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za deset minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo
kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.

246Péče o vozidloVýměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 242.
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo 3 249.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (tloušťka max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.● Ve vozidle, které je zvedáno,nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.Stáhněte kryt kola. Nářadí vozidla
3 234.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a demontujte. Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.
Litinová kola se středovým krytem kolových šroubů: Vložte
a potáhněte vytahovací přípravek
do prohlubně v emblému značky
a středový kryt vyklesněte. Nářadí
vozidla 3 234.
2. V závislosti na verzi jsou možné dva typy zvedáků a kleště na
matice kol. Nářadí vozidla 3 234.
Varianta 1a s pevným klíčem na kola:

Péče o vozidlo247
Pevně nasaďte klíč na kola
a ujistěte se, že je správně
nasazen a poté povolte každý
šroub o polovinu otáčky.
Varianty 1b, 2 a 3 se skládacím
klíčem na kola:Vezměte klíč na kola a pevně ho
nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic nejdříve na
matici nasaďte adaptér před
nasazením klíče na kola. Adaptér se nachází v odkládací schránce.3. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
Některé verze mají oplechované
prahy se zakrytými body pro

248Péče o vozidlozvednutí vozidla: nejprve
vytáhněte kryt příslušného bodu
pro zvedání.
4. 3dveřový hatchback a 4dveřový
notchback, varianty zvedáků 1a,
1b a 3, 3 234:
Nastavte zvedák na potřebnou
výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připevněte rukojeť zvedáku
a otáčejte rukojetí, dokud se kolo
nezvedne ze země (zvedák musí
být přitom správně vyrovnaný).
5. Odšroubujte šrouby kola.
6. Vyměňte kolo. Rezervní kolo 3 249.
7. Zašroubujte šrouby kola. 8. Spusťte vozidlo a odmontujte zvedák.
9. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 140 Nm.
10. Před nainstalováním krytu kola nastavte otvor pro ventil naventilek pneumatiky.
Namontujte kryty šroubů kola.
Namontujte středový kryt na
litinová kola.
11. Ve verzích s oplechovanými prahy nasaďte kryt bodu pro
zvedání vozidla.
12. Uložte vyměněné kolo 3 249,
nářadí vozidla 3 234 a adaptér pro
pojistné matice kol 3 60.
13. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.
