OPEL ASTRA J 2017 Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація219Адаптер АСМЕ: Закрутіть гайку
заправної насадки на адаптер. Натисніть на фіксувальний важіль
на насадці вниз.
Заправна горловина DISH: Вставте
заправну насадку в адаптер.
Натисніть на фіксувальний важіль
на насадці вниз.
Багнетна заправна горловина: Вставте заправну насадку в
адаптер і поверніть ліворуч або
праворуч на чверть оберту.
Повністю витягніть блокувальний
важіль заправної насадки.
Заправна горловина EURO:
Втисніть заправну насадку в
адаптер до фіксації.
Натисніть кнопку подачі
скрапленого газу. Заправна
система зупиняється або зменшує
швидкість роботи при досягненні
80% об'єму бака (максимального
рівня заправки).
Підпустіть кнопку на заправній
системі, щоб припинити заливання
пального. Відпустіть блокувальний
важіль і вийміть заправну насадку.
При цьому може вийти незначна
кількість скрапленого газу.Зніміть адаптер та покладіть його в автомобіль.
Закрутіть захисний ковпачок для
запобігання потрапляння сторонніх
предметів у заправний отвір та
паливну систему.9 Попередження
У зв'язку з конструкцією системи
витоку скрапленого газу після
відпущення блокувального
важеля уникнути неможливо.
Уникайте вдихання газу.
9 Попередження
З міркувань безпеки бак
скрапленого газу можна
заповнювати тільки на 80%.
Багатофункціональний клапан
бака для скрапленого газу
автоматично обмежує обсяг
палива, що заправляється. При
додаванні більшої кількості газу ми рекомендуємо не залишати
автомобіль на сонці до
випрацювання надмірного обсягу
газу.
Заправний адаптер
Оскільки заправні системи не
стандартизовані необхідні різні
адаптери, які можна придбати у
Дистриб'юторів Opel, а також у
Авторизованих сервісних
партнерів Opel.
Адаптер АСМЕ: Бельгія,
Німеччина, Ірландія, Люксембург,
Швейцарія

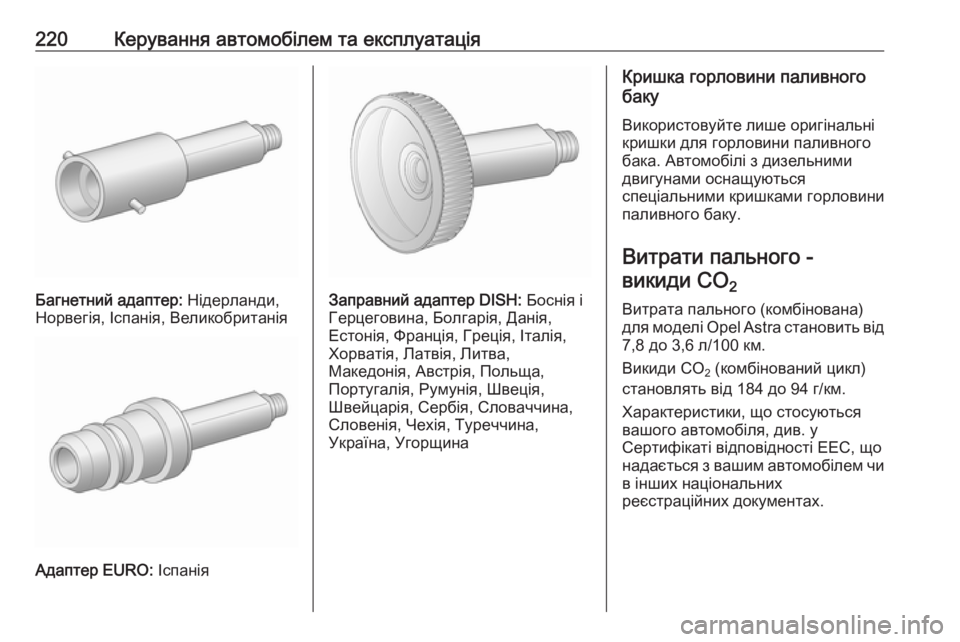

220Керування автомобілем та експлуатація
Багнетний адаптер: Нідерланди,
Норвегія, Іспанія, Великобританія
Адаптер EURO: Іспанія
Заправний адаптер DISH: Боснія і
Герцеговина, Болгарія, Данія,
Естонія, Франція, Греція, Італія,
Хорватія, Латвія, Литва,
Македонія, Австрія, Польща,
Португалія, Румунія, Швеція,
Швейцарія, Сербія, Словаччина, Словенія, Чехія, Туреччина,
Україна, Угорщина
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального - викиди CO 2
Витрата пального (комбінована)
для моделі Opel Astra становить від
7,8 до 3,6 л/100 км.
Викиди CO 2 (комбінований цикл)
становлять від 184 до 94 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.

Керування автомобілем та експлуатація221Загальна інформаціяНаведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Показники витрат пального й
викидів CO 2 визначені відповідно
до Регламенту R (ЄС) № 715/2007
(остання застосовна версія) з
урахуванням маси транспортного
засобу в робочому стані згідно з
вимогами цього регламенту.
Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля. Додаткове
обладнання може призвести до
незначного збільшення
споживання палива та викидів СО
2,
порівняно із наведеними даними.
Більш того, витрати пального
залежать від особистого стилю
водіння, а також від інтенсивності
руху та дорожніх умов.Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Проводьте
модернізацію буксирувального
обладнання в майстерні. Це може
бути потрібним, щоб внести зміни,
які впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не
виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.
Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою длябуксирування. Завжди зберігайте
кулю причіпного пристрою в
автомобілі.
Характеристики водіннята поради щодобуксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього, якщо стабілізатор, який діє на куліпричіпного пристрою,
використовується для зниження
коливальних рухів.
Для причепів із низькою стійкістю
та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує 80 км/год.
Якщо причіп починає коливатися,
рухайтеся повільніше, не
намагайтеся виправити керування
та гальмування за потреби.
На схилі їдьте на тій передачі, з
якою ви їхали вгору, і продовжуйте
рух на цій же швидкості.

222Керування автомобілем та експлуатаціяВідрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 305.
Буксирування причепа
Вантаж причепа Допустимим навантаженням
причепа є максимальні значення, які залежать від автомобіля тадвигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони дійсні для схилів із нахилом максимум до 12%.
Допустиме навантаження причепа
застосовується до вказаного кута
нахилу схилу та до висоти
1000 метрів над рівнем моря.
Оскільки через розрідження
повітря потужність двигуна
зменшується зі збільшенням
висоти, що послаблює здатністьподолання підйомів, допустима
загальна маса автопоїзда також
зменшується на 10% на кожну
1000 метрів додаткової висоти.
Загальна маса автопотяга не має
зменшуватися під час руху
дорогами з невеликими схилами
(менше ніж 8%, наприклад шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 291.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано на маркувальній табличці
буксирувального обладнання та в
документації автомобіля. Завжди
прагніть до максимальногонавантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно
опускатися нижче 25 кг.
Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
БуксирувальнеобладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.

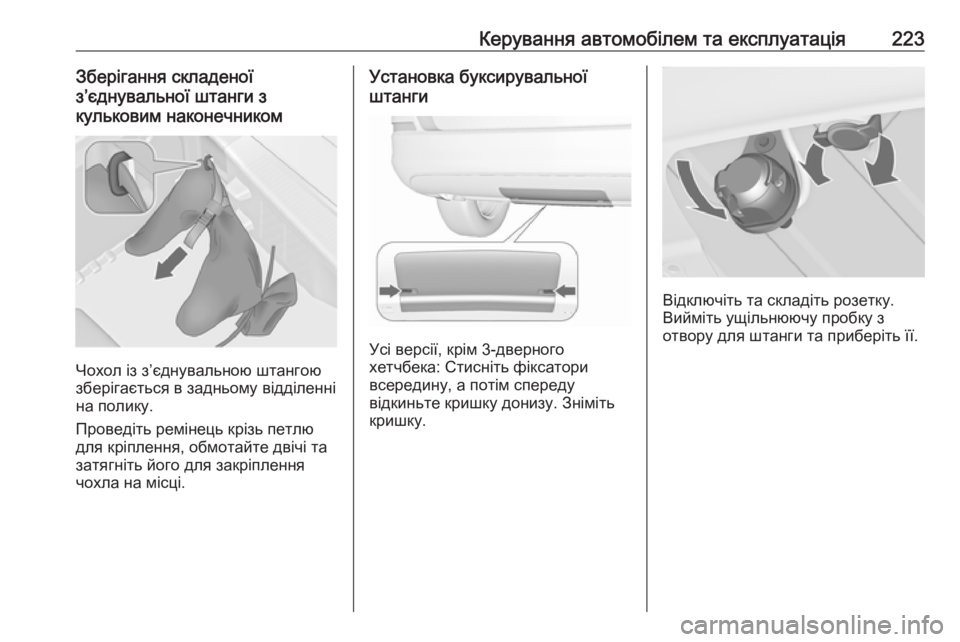

Керування автомобілем та експлуатація223Зберігання складеної
з’єднувальної штанги з
кульковим наконечником
Чохол із з’єднувальною штангою
зберігається в задньому відділенні на полику.
Проведіть ремінець крізь петлю
для кріплення, обмотайте двічі та
затягніть його для закріплення
чохла на місці.
Установка буксирувальної
штанги
Усі версії, крім 3-дверного
хетчбека: Стисніть фіксатори
всередину, а потім спереду
відкиньте кришку донизу. Зніміть
кришку.
Відключіть та складіть розетку.
Вийміть ущільнюючу пробку з
отвору для штанги та приберіть її.

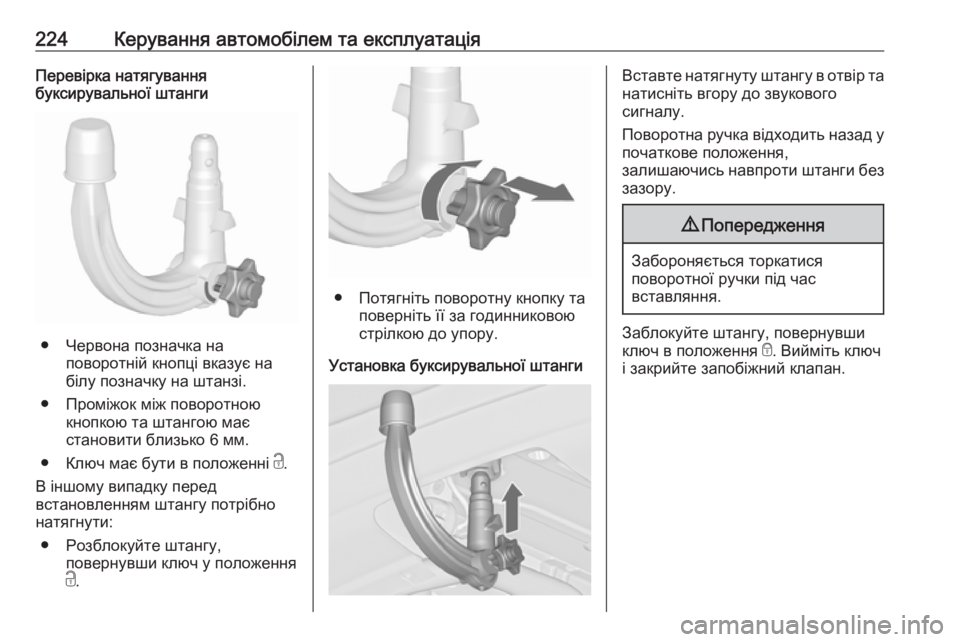

224Керування автомобілем та експлуатаціяПеревірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці вказує на
білу позначку на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку перед
встановленням штангу потрібно
натягнути:
● Розблокуйте штангу, повернувши ключ у положення
c .
● Потягніть поворотну кнопку та
поверніть її за годинниковою
стрілкою до упору.
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад у початкове положення,
залишаючись навпроти штанги без зазору.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.

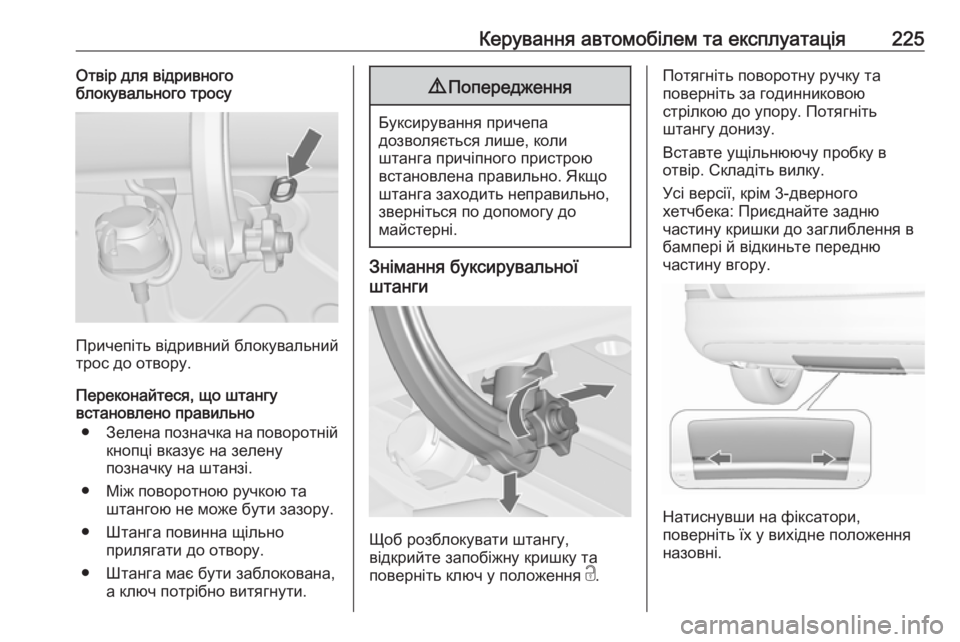

Керування автомобілем та експлуатація225Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Переконайтеся, що штангу
встановлено правильно
● Зелена позначка на поворотній
кнопці вказує на зелену
позначку на штанзі.
● Між поворотною ручкою та штангою не може бути зазору.
● Штанга повинна щільно прилягати до отвору.
● Штанга має бути заблокована, а ключ потрібно витягнути.
9Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та
поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Усі версії, крім 3-дверного
хетчбека: Приєднайте задню
частину кришки до заглиблення в
бампері й відкиньте передню
частину вгору.
Натиснувши на фіксатори,
поверніть їх у вихідне положення назовні.

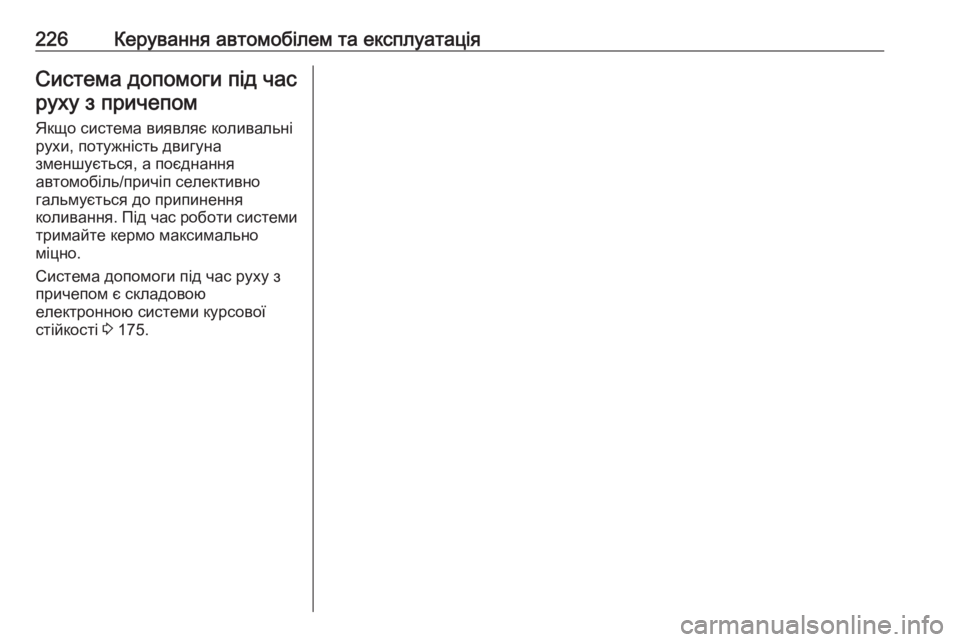

226Керування автомобілем та експлуатаціяСистема допомоги під часруху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Система допомоги під час руху з
причепом є складовою
електронною системи курсової
стійкості 3 175.

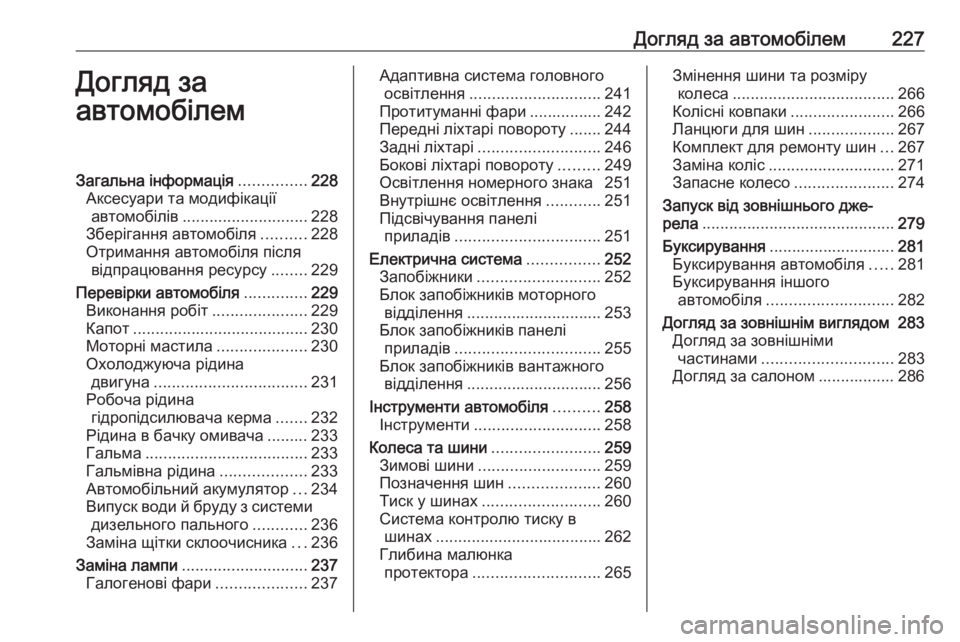

Догляд за автомобілем227Догляд за
автомобілемЗагальна інформація ...............228
Аксесуари та модифікації автомобілів ............................ 228
Зберігання автомобіля ..........228
Отримання автомобіля після відпрацювання ресурсу ........229
Перевірки автомобіля ..............229
Виконання робіт .....................229
Капот ....................................... 230
Моторні мастила ....................230
Охолоджуюча рідина двигуна .................................. 231
Робоча рідина гідропідсилювача керма .......232
Рідина в бачку омивача ......... 233
Гальма .................................... 233
Гальмівна рідина ...................233
Автомобільний акумулятор ...234
Випуск води й бруду з системи дизельного пального ............236
Заміна щітки склоочисника ...236
Заміна лампи ............................ 237
Галогенові фари ....................237Адаптивна система головного
освітлення ............................. 241
Протитуманні фари ................ 242
Передні ліхтарі повороту ....... 244
Задні ліхтарі ........................... 246
Бокові ліхтарі повороту .........249
Освітлення номерного знака 251
Внутрішнє освітлення ............251
Підсвічування панелі приладів ................................ 251
Електрична система ................252
Запобіжники ........................... 252
Блок запобіжників моторного відділення .............................. 253
Блок запобіжників панелі приладів ................................ 255
Блок запобіжників вантажного відділення .............................. 256
Інструменти автомобіля ..........258
Інструменти ............................ 258
Колеса та шини ........................259
Зимові шини ........................... 259
Позначення шин ....................260
Тиск у шинах .......................... 260
Система контролю тиску в шинах ..................................... 262
Глибина малюнка протектора ............................ 265Змінення шини та розміру
колеса .................................... 266
Колісні ковпаки .......................266
Ланцюги для шин ...................267
Комплект для ремонту шин ...267
Заміна коліс ............................ 271
Запасне колесо ......................274
Запуск від зовнішнього дже‐
рела ........................................... 279
Буксирування ............................ 281
Буксирування автомобіля .....281
Буксирування іншого автомобіля ............................ 282
Догляд за зовнішнім виглядом 283 Догляд за зовнішнімичастинами ............................. 283
Догляд за салоном ................. 286

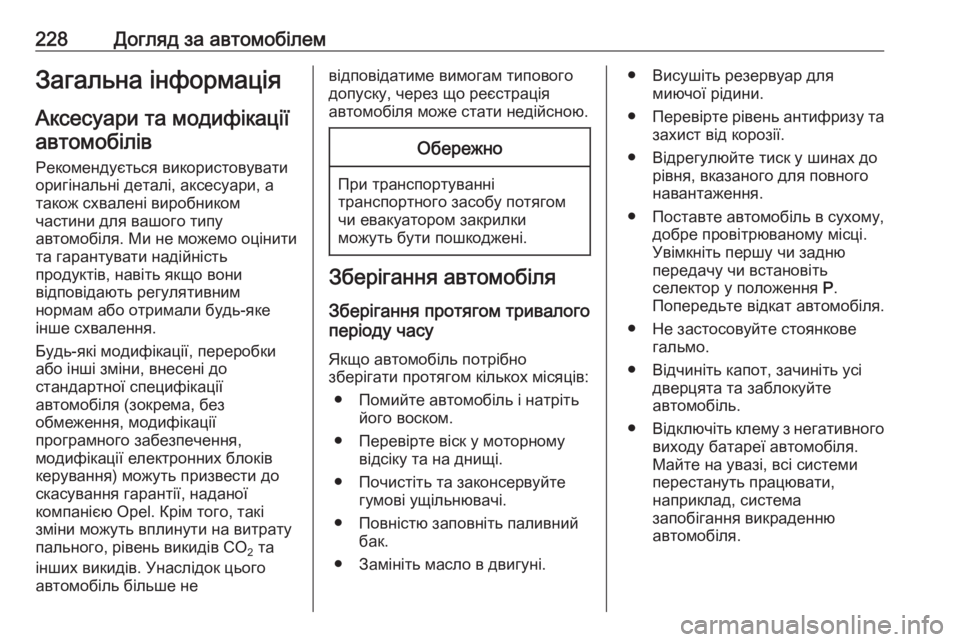

228Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть вплинути на витрату
пального, рівень викидів CO 2 та
інших викидів. Унаслідок цього
автомобіль більше невідповідатиме вимогам типового допуску, через що реєстрація
автомобіля може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.
