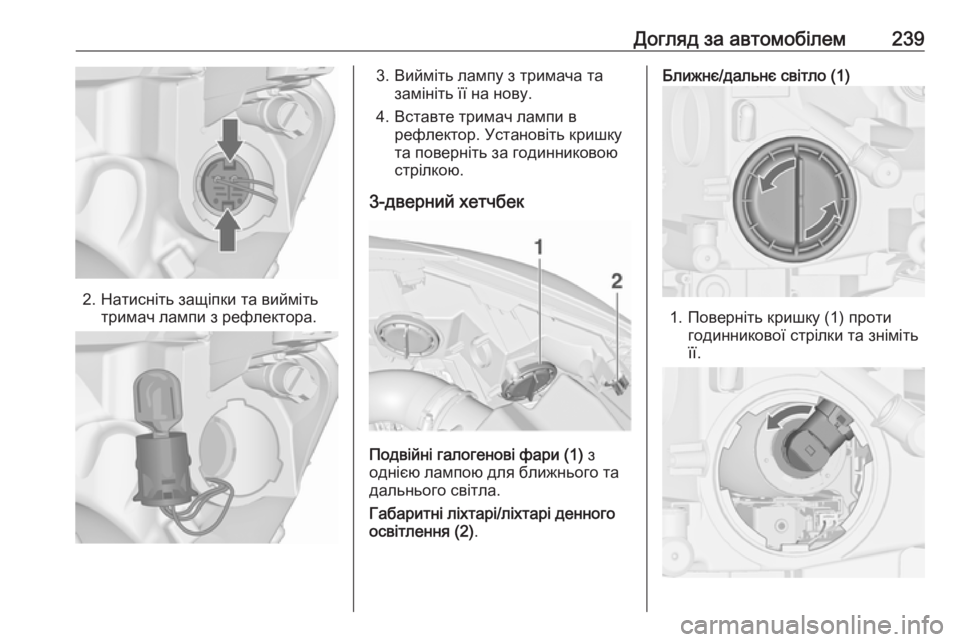

Догляд за автомобілем239
2. Натисніть защіпки та виймітьтримач лампи з рефлектора.
3. Вийміть лампу з тримача тазамініть її на нову.
4. Вставте тримач лампи в рефлектор. Установіть кришку
та поверніть за годинниковою
стрілкою.
3-дверний хетчбек
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.

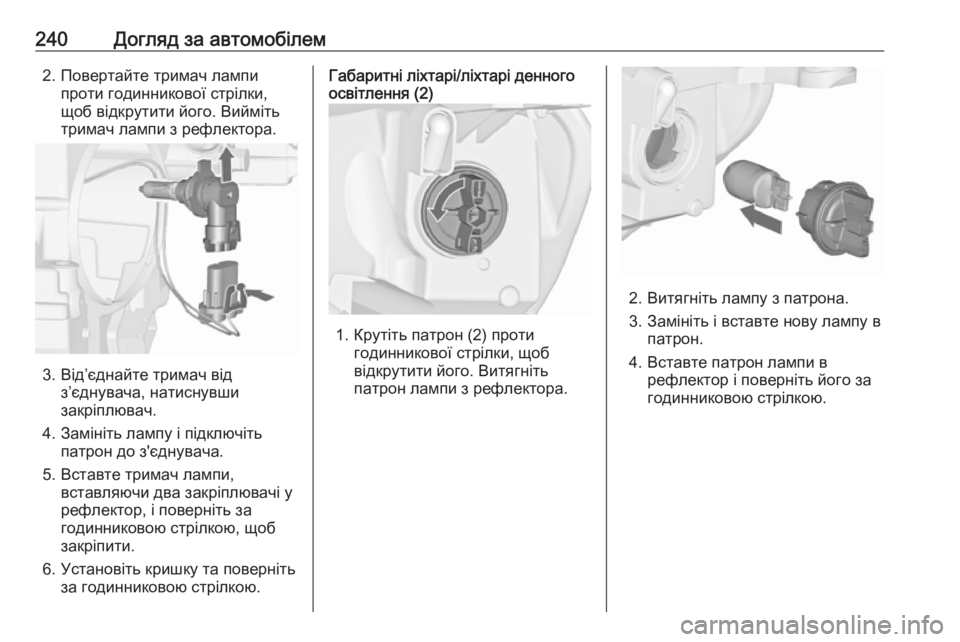

240Догляд за автомобілем2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі денного
освітлення (2)
1. Крутіть патрон (2) проти
годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

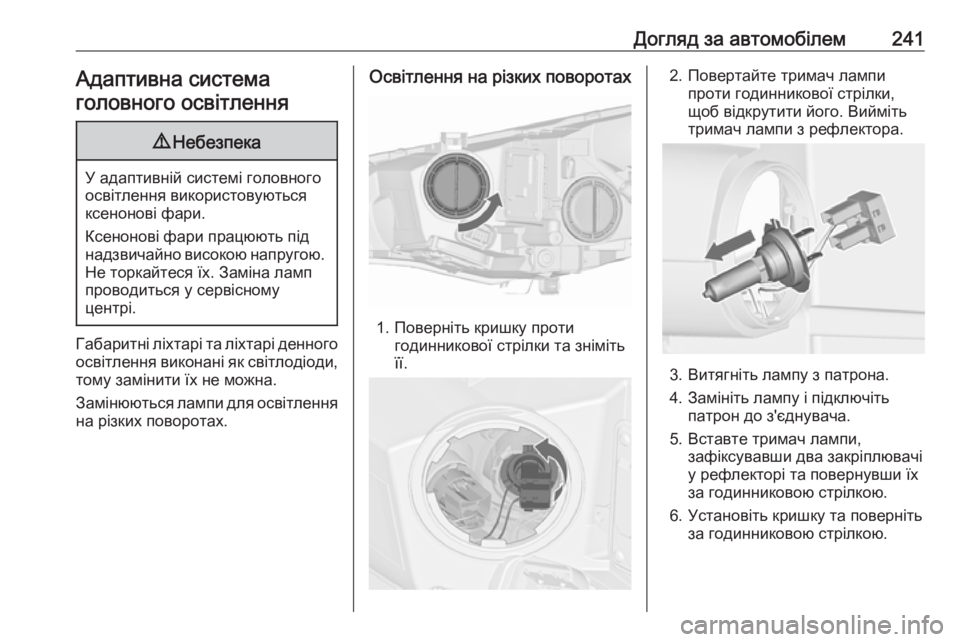

Догляд за автомобілем241Адаптивна системаголовного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.

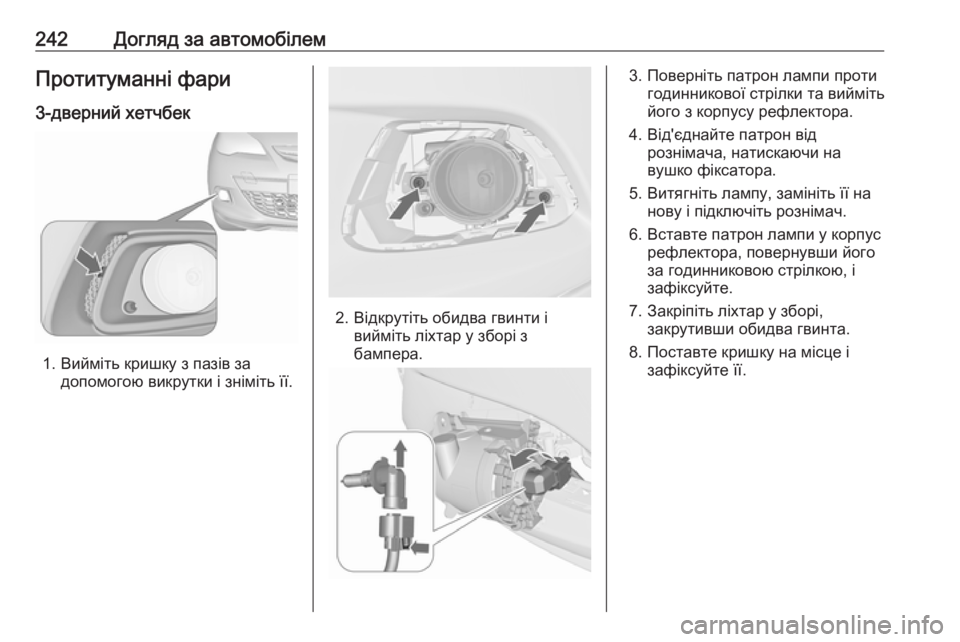

242Догляд за автомобілемПротитуманні фари3-дверний хетчбек
1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.
4. Від'єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.

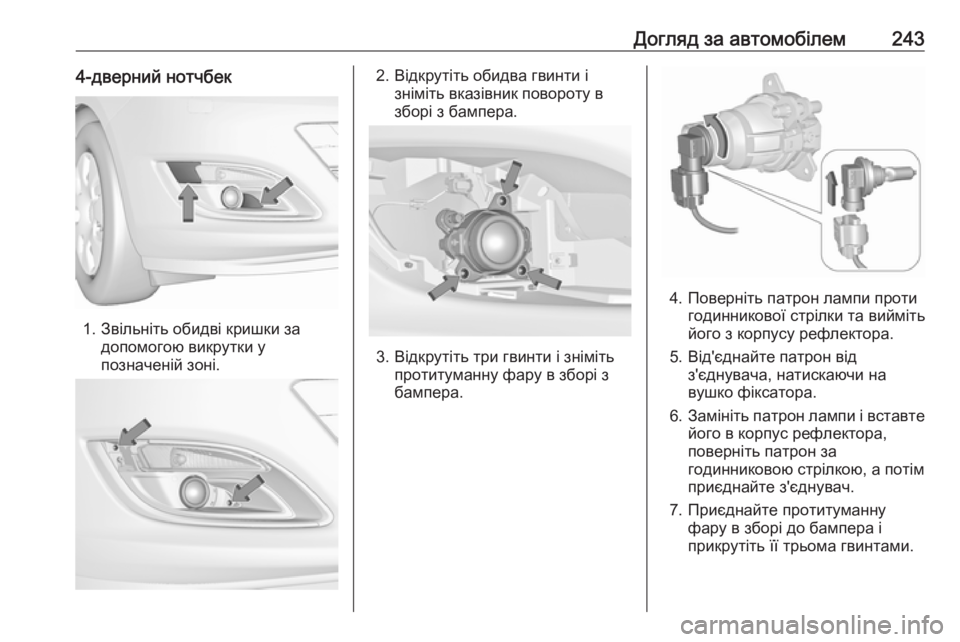

Догляд за автомобілем2434-дверний нотчбек
1. Звільніть обидві кришки задопомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.
3. Відкрутіть три гвинти і зніміть протитуманну фару в зборі з
бампера.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть патрон лампи і вставте
його в корпус рефлектора,
поверніть патрон за
годинниковою стрілкою, а потім
приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.

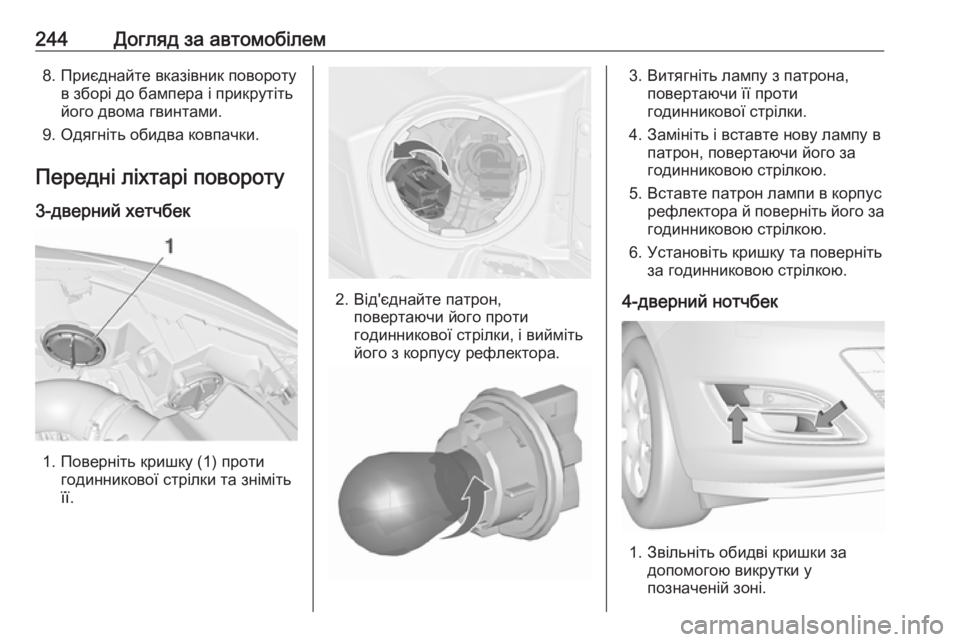

244Догляд за автомобілем8. Приєднайте вказівник поворотув зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.
Передні ліхтарі повороту
3-дверний хетчбек
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. Від'єднайте патрон, повертаючи його проти
годинникової стрілки, і вийміть
його з корпусу рефлектора.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в корпус рефлектора й поверніть його загодинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
4-дверний нотчбек
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.

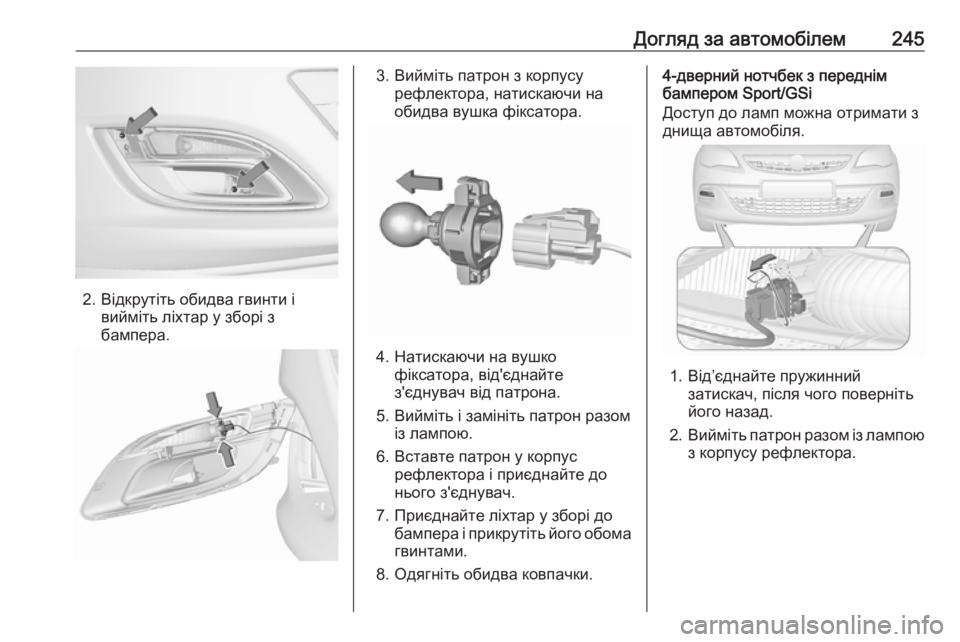

Догляд за автомобілем245
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Вийміть патрон з корпусу рефлектора, натискаючи на
обидва вушка фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у корпус рефлектора і приєднайте донього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.
4-дверний нотчбек з переднім
бампером Sport/GSi
Доступ до ламп можна отримати з
днища автомобіля.
1. Від’єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з корпусу рефлектора.

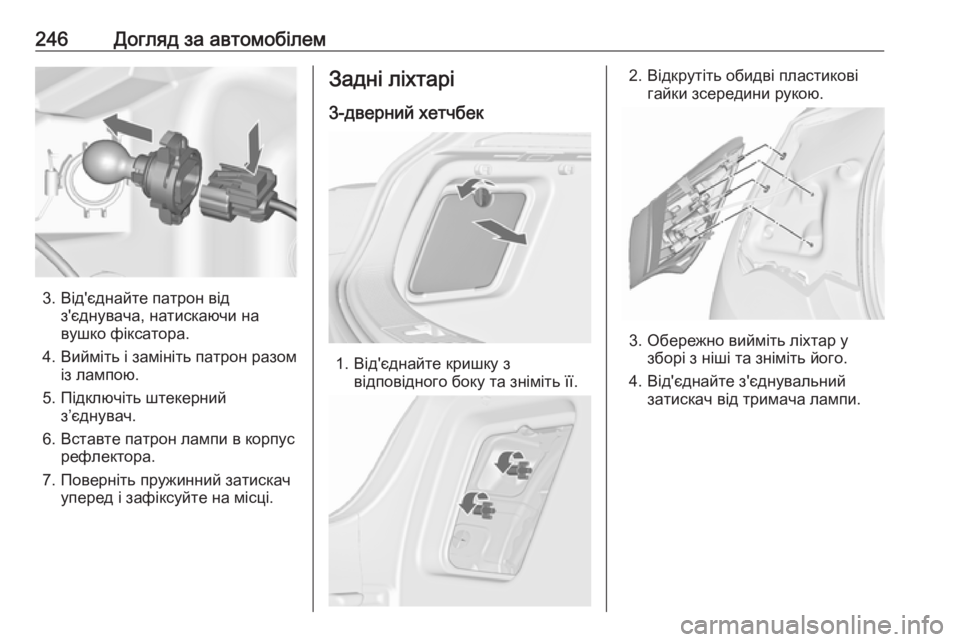

246Догляд за автомобілем
3. Від'єднайте патрон відз'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть штекерний з’єднувач.
6. Вставте патрон лампи в корпус рефлектора.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
Задні ліхтарі
3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте з'єднувальний затискач від тримача лампи.

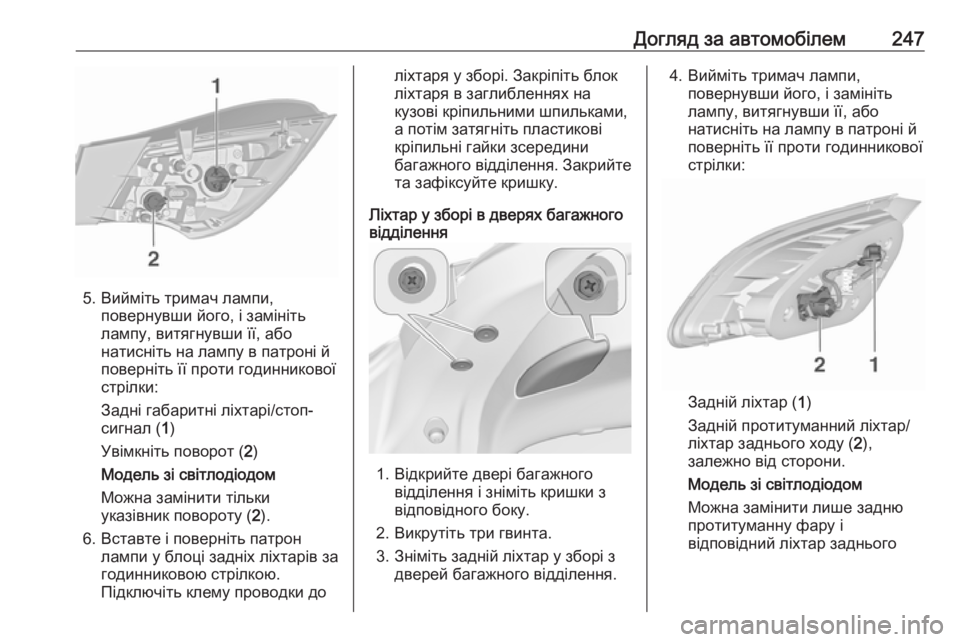

Догляд за автомобілем247
5. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
Модель зі світлодіодом Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.
4. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
Модель зі світлодіодом
Можна замінити лише задню
протитуманну фару і
відповідний ліхтар заднього

248Догляд за автомобілемходу (2) з певного боку
автомобіля.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Установіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти. Вставте на місце усі
кришки.
4-дверний нотчбек
1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Переконайтеся, що канал кабелю залишається на
місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
