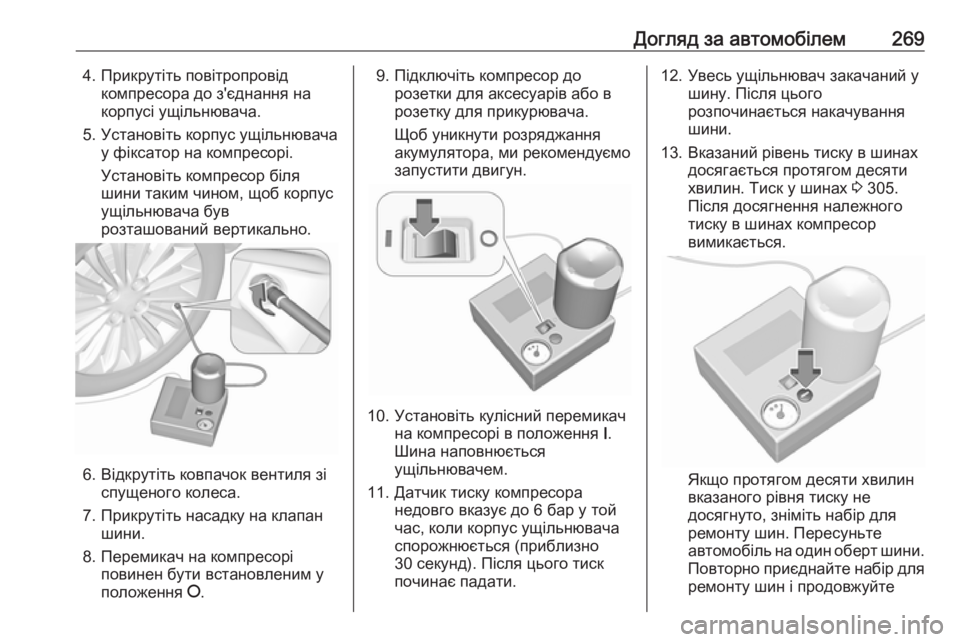

Догляд за автомобілем2694. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до
розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом десяти
хвилин. Тиск у шинах 3 305.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно приєднайте набір для
ремонту шин і продовжуйте

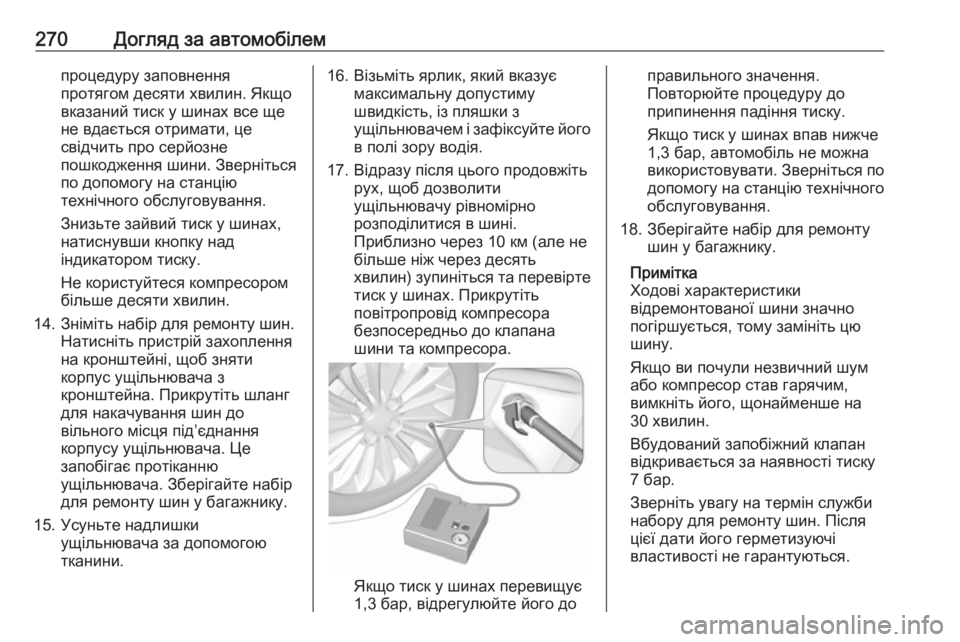

270Догляд за автомобілемпроцедуру заповнення
протягом десяти хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше десяти хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше ніж через десять
хвилин) зупиніться та перевірте
тиск у шинах. Прикрутіть
повітропровід компресора
безпосередньо до клапана
шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу на станцію технічного
обслуговування.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.

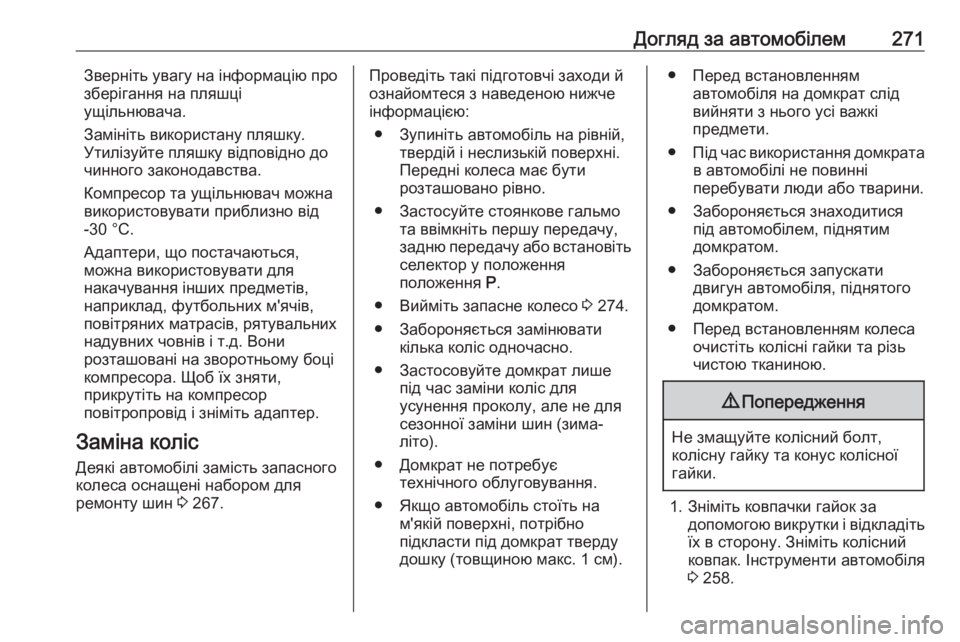

Догляд за автомобілем271Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 267.Проведіть такі підготовчі заходи й
ознайомтеся з наведеною нижче
інформацією:
● Зупиніть автомобіль на рівній, твердій і неслизькій поверхні.
Передні колеса має бути
розташовано рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
● Вийміть запасне колесо 3 274.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.
● Якщо автомобіль стоїть на м'якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час використання домкрата
в автомобілі не повинні
перебувати люди або тварини.
● Забороняється знаходитися під автомобілем, піднятим
домкратом.
● Забороняється запускати двигун автомобіля, піднятого
домкратом.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за
допомогою викрутки і відкладіть
їх в сторону. Зніміть колісний
ковпак. Інструменти автомобіля
3 258.

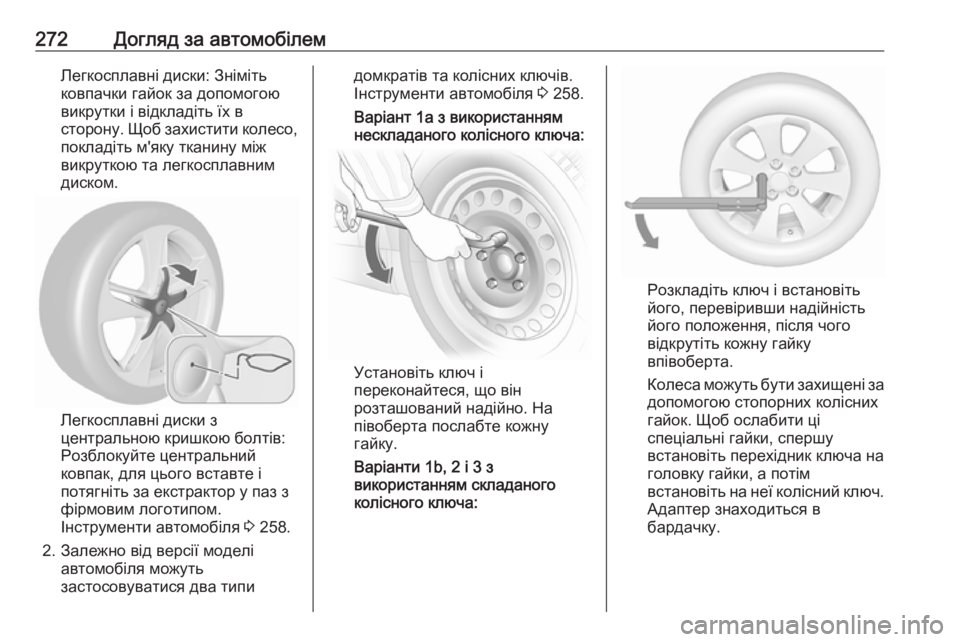

272Догляд за автомобілемЛегкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
Легкосплавні диски з
центральною кришкою болтів:
Розблокуйте центральний
ковпак, для цього вставте і
потягніть за екстрактор у паз з фірмовим логотипом.
Інструменти автомобіля 3 258.
2. Залежно від версії моделі автомобіля можуть
застосовуватися два типи
домкратів та колісних ключів.
Інструменти автомобіля 3 258.
Варіант 1а з використанням
нескладаного колісного ключа:
Установіть ключ і
переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Варіанти 1b, 2 і 3 з
використанням складаного
колісного ключа:
Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.

Догляд за автомобілем273

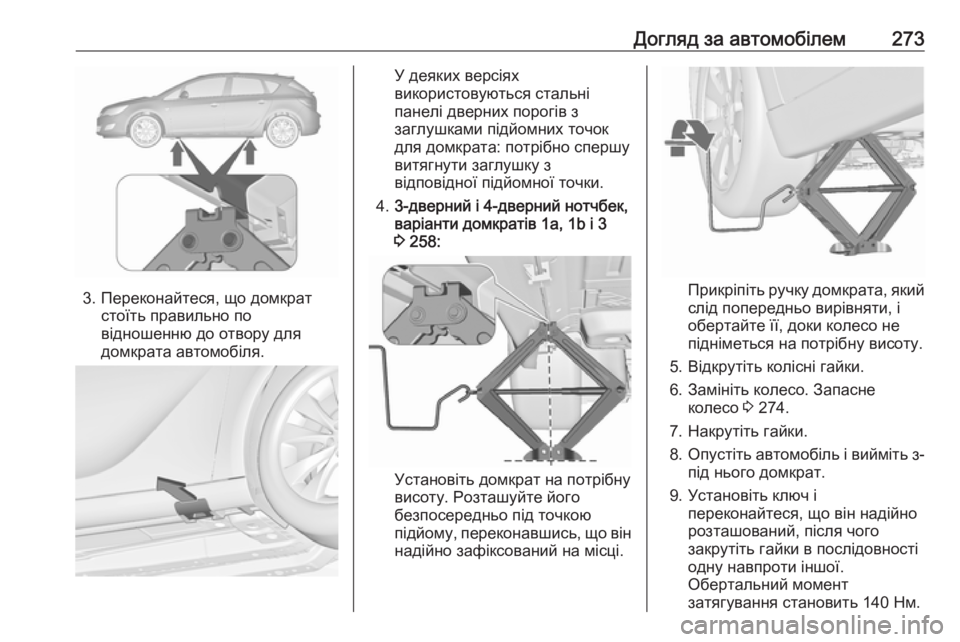

3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються стальні панелі дверних порогів з
заглушками підйомних точок
для домкрата: потрібно спершу
витягнути заглушку з
відповідної підйомної точки.
4. 3-дверний і 4-дверний нотчбек,
варіанти домкратів 1a, 1b і 3
3 258:
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Прикріпіть ручку домкрата, який
слід попередньо вирівняти, і
обертайте її, доки колесо не
підніметься на потрібну висоту.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 274.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Установіть ключ і переконайтеся, що він надійно
розташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.

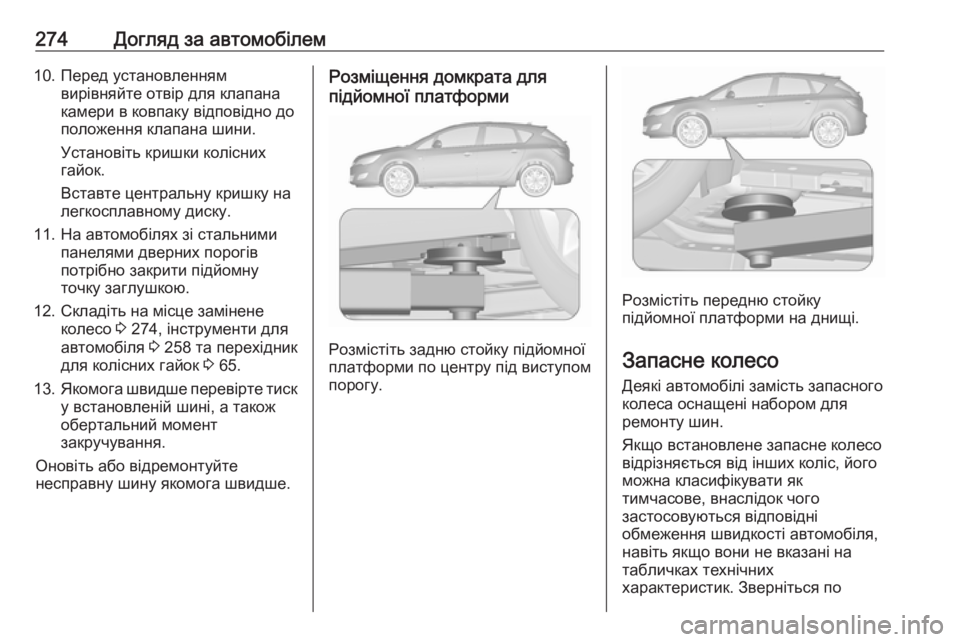

274Догляд за автомобілем10. Перед установленнямвирівняйте отвір для клапана
камери в ковпаку відповідно до
положення клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.
11. На автомобілях зі стальними панелями дверних порогів
потрібно закрити підйомну
точку заглушкою.
12. Складіть на місце замінене колесо 3 274, інструменти для
автомобіля 3 258 та перехідник
для колісних гайок 3 65.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по

Догляд за автомобілем275допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Лише у 3-дверному хетчбеку: вийміть заднє відділення для
речей, натиснувши обидві
кнопки. Опустіть кришку і
вийміть відділення для речей.
3. Запасне колесо зафіксоване крильчастою гайкою. Щоб
вийняти запасне колесо,
відкрутіть гайку і витягніть конус
(лише в 3-дверному хетчбеку).
Під запасним колесом
знаходиться скринька з
інструментами.
4. Якщо після заміни колеса ніша для запасного колеса
залишається порожньою,
закріпіть ящик з інструментами
крильчастою гайкою і закрийте кришку підлоги.
Зберігання повнорозмірного
пошкодженого колеса в
багажному відділенні:
3-дверний хетчбек
Ніша для запасного колеса не
призначена для коліс іншого
розміру. Повнорозмірне
пошкоджене колесо необхідно
перевозити в багажному відділенні, попередньо закріпивши його
ременем. Інструменти автомобіля
3 258 . Порядок закріплення колеса:
1. Покладіть колесо зовнішньою стороною догори ближче до
однієї з бокових стінок
багажного відділення.

276Догляд за автомобілем
2. Проведіть вільний кінецьременя через передній отвір на
відповідній стороні.
3. Зачепіть гачок ременя за провушину й потягніть до
надійного закріплення ремінця в отворі.4. Протягніть ремінь через спиці колеса, як показано на
малюнку.
5. Закріпіть гачок у задньому отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
Зберігання повнорозмірного
пошкодженого колеса у
призначеній для нього ніші:
4-дверний нотчбекАвтомобілі, обладнані
повнорозмірним запасним
колесом:
Пошкоджене повнорозмірне
колесо слід зберігати у ніші для
запасного колеса закріпленим за
допомогою крильчастої гайки.
Кришку підлоги можна покласти на
колесо, що виступає з паза.

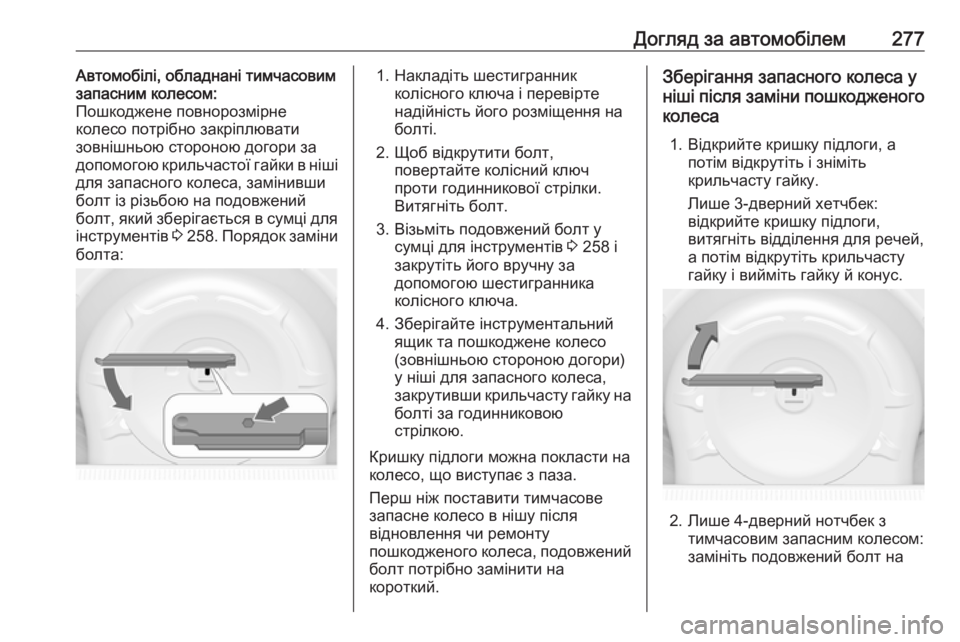

Догляд за автомобілем277Автомобілі, обладнані тимчасовим
запасним колесом:
Пошкоджене повнорозмірне
колесо потрібно закріплювати
зовнішньою стороною догори за
допомогою крильчастої гайки в ніші
для запасного колеса, замінивши
болт із різьбою на подовжений
болт, який зберігається в сумці для
інструментів 3 258 . Порядок заміни
болта:1. Накладіть шестигранник колісного ключа і перевірте
надійність його розміщення на
болті.
2. Щоб відкрутити болт, повертайте колісний ключпроти годинникової стрілки.Витягніть болт.
3. Візьміть подовжений болт у сумці для інструментів 3 258 і
закрутіть його вручну за
допомогою шестигранника
колісного ключа.
4. Зберігайте інструментальний ящик та пошкоджене колесо
(зовнішньою стороною догори) у ніші для запасного колеса,
закрутивши крильчасту гайку на болті за годинниковою
стрілкою.
Кришку підлоги можна покласти на
колесо, що виступає з паза.
Перш ніж поставити тимчасове запасне колесо в нішу після
відновлення чи ремонту
пошкодженого колеса, подовжений болт потрібно замінити на
короткий.Зберігання запасного колеса у
ніші після заміни пошкодженого колеса
1. Відкрийте кришку підлоги, а потім відкрутіть і знімітькрильчасту гайку.
Лише 3-дверний хетчбек:
відкрийте кришку підлоги,
витягніть відділення для речей,
а потім відкрутіть крильчасту
гайку і вийміть гайку й конус.
2. Лише 4-дверний нотчбек з тимчасовим запасним колесом:
замініть подовжений болт на

278Догляд за автомобілемкороткий за допомогою
шестигранної головки колісного
ключа.
3. Складіть інструменти в інструментальний ящик або
сумку для інструментів 3 258.
4. Покладіть запасне колесо в нішу для запасного колеса
зовнішньою стороною догори й
закріпіть крильчастою гайкою.

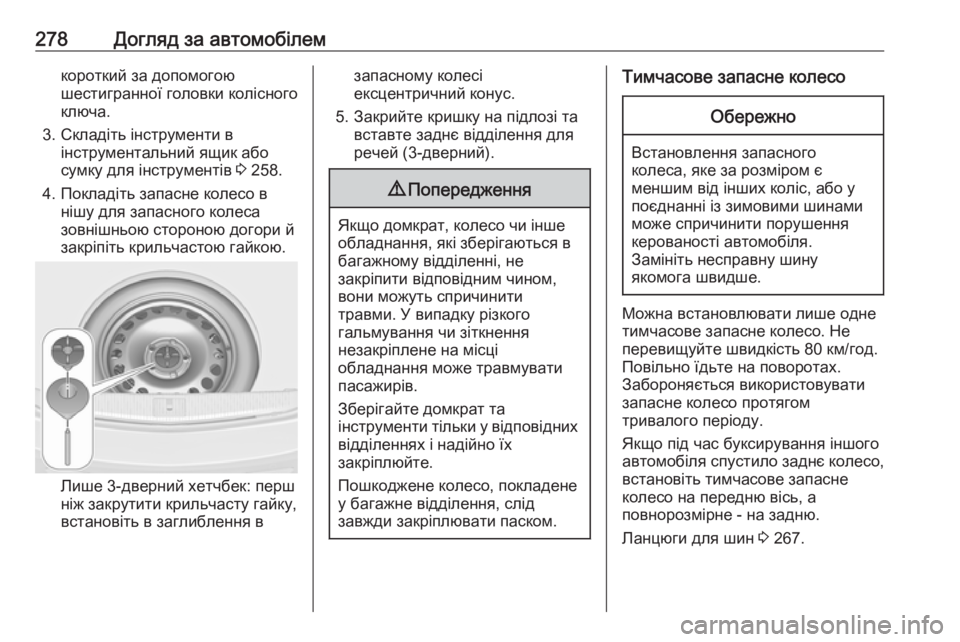

Лише 3-дверний хетчбек: перш
ніж закрутити крильчасту гайку, встановіть в заглиблення в
запасному колесі
ексцентричний конус.
5. Закрийте кришку на підлозі та вставте заднє відділення для
речей (3-дверний).9 Попередження
Якщо домкрат, колесо чи інше
обладнання, які зберігаються в
багажному відділенні, не
закріпити відповідним чином,
вони можуть спричинити
травми. У випадку різкого
гальмування чи зіткнення
незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат та
інструменти тільки у відповідних відділеннях і надійно їх
закріплюйте.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди закріплювати паском.
Тимчасове запасне колесоОбережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо під час буксирування іншого
автомобіля спустило заднє колесо, встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне - на задню.
Ланцюги для шин 3 267.
