OPEL ASTRA J 2018.5 Betriebsanleitung (in German)

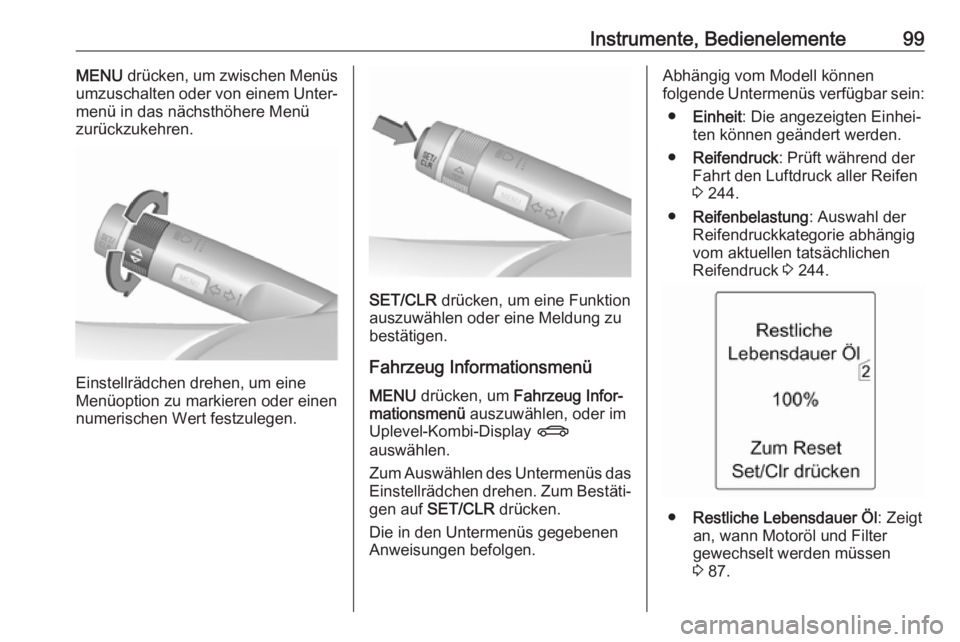

Instrumente, Bedienelemente99MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü
zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug Informationsmenü MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder im
Uplevel-Kombi-Display X
auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Abhängig vom Modell können
folgende Untermenüs verfügbar sein:
● Einheit : Die angezeigten Einhei‐
ten können geändert werden.
● Reifendruck : Prüft während der
Fahrt den Luftdruck aller Reifen
3 244.
● Reifenbelastung : Auswahl der
Reifendruckkategorie abhängig
vom aktuellen tatsächlichen
Reifendruck 3 244.
● Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter
gewechselt werden müssen
3 87.

100Instrumente, Bedienelemente
●Geschwindigkeits-\warnung : Bei
Überschreiten der voreingestell‐
ten Geschwindigkeit ertönt ein
Warnton.
● Verkehrszeichen-Assistent :
Zeigt die erkannten Verkehrszei‐
chen für den aktuellen Strecken‐
abschnitt an. 3 194● Folgeabstand : Zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 182.
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informationsmenü MENU drücken, um Bordcomputer
Informationsmenü auszuwählen,
oder W im Uplevel-Kombi-Display
wählen.
Zum Auswählen des Untermenüs das
Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.● Tageskilometerzähler 1
● Tageskilometerzähler 2
● Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-
Display verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
SET/CLR am Blinkerhebel drücken
oder die Reset-Taste zwischen
Tachometer und Driver Information
Center drücken.
In Fahrzeugen mit Bordcomputer sind weitere Untermenüs verfügbar.

Instrumente, Bedienelemente101Auswahl und Anzeige können sichbeim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer-Informationsmenü,
Bordcomputer 3 108.
ECO-Informationsmenü
MENU drücken und in der obersten
Zeile des Uplevel-Kombi-Displays
s auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Untermenüs sind:
● Schaltanzeige : Der aktuelle
Gang wird in einem Pfeil ange‐
zeigt. Die Ziffer darüber empfiehlt
ein Hochschalten aus Gründen
der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Form
von Segmenten angezeigt. Das
Fahrverhalten für eine sparsame
Fahrweise so anpassen, dass die
gefüllten Segmente im Eco-
Bereich bleiben. Je mehr Balken
voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der aktuelle Verbrauchswert
angezeigt.
● Hauptverbraucher : Die größten
aktiven Verbraucher zu Komfort‐
zwecken werden in absteigender
Reihenfolge aufgeführt. Das
Kraftstoffsparpotential wird
angezeigt. Ausgeschaltete
Verbraucher verschwinden aus
der Liste und der Verbrauchswert wird aktualisiert.
Während sporadisch auftreten‐ der Fahrbedingungen aktiviert
der Motor automatisch die Heck‐
scheibenheizung, um die Motor‐
last zu erhöhen. In diesem Fall
wird die Heckscheibenheizung
als ein Spitzenverbraucher ange‐
zeigt, ohne dass sie vom Fahrer
aktiviert wurde.

102Instrumente, Bedienelemente●Verbrauchstrend : Zeigt die
durchschnittliche Verbrauchs‐
entwicklung über eine Entfer‐
nung von 50 km an. Gefüllte Segmente zeigen den Kraftstoff‐
verbrauch in 5-km-Schritten und
den Einfluss von Gelände und
Fahrverhalten auf den Kraftstoff‐
verbrauch.
Leistungsmenü
MENU drücken, um Leistungsmenü
auszuwählen, oder C im Uplevel-
Kombi-Display wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
Untermenüs sind:
● Beschleunigung : Anzeige der
aktuellen Beschleunigung in alle
Richtungen.
● Runden-Timer : Anzeige von
Abschnittszeiten, Höchstge‐
schwindigkeit und Durchschnitts‐ zeit. Die im Untermenü gegebe‐
nen Anweisungen befolgen.
● Kühlmitteltemp. : Anzeige der
Kühlmitteltemperatur.
● Batteriespann. : Anzeige der
Spannung der Fahrzeugbatterie.
Info-Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-
Display oder ein Colour-Info-Display.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei Varianten verfügbar.

Instrumente, Bedienelemente103Das Graphic-Info-Display zeigt an:● Uhrzeit 3 80
● Außentemperatur 3 80
● Datum 3 80
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 111
Colour-Info-Display
Das Colour-Info-Display zeigt in
Farbe an:
● Uhrzeit 3 80
● Außentemperatur 3 80
● Datum 3 80
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems
● Systemeinstellungen
● Fahrzeugmeldungen 3 105
● Einstellungen für Fahrzeugper‐ sonalisierung 3 111
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
● Menüs
● Funktionstasten und Multifunk‐ tionsknopf des Infotainment
Systems

104Instrumente, BedienelementeAuswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des
Infotainment Systems auswählen.
Das Menü der gewählten Funktion wird angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur
Bestätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das
zentrale Bedienungselement für die Menüs:
Drehen
● Zum Markieren einer Menüoption
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken (äußerer Ring) ● zur Auswahl oder Aktivierung der
markierten Option
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
BACK
BACK drücken, um:
● ein Menü ohne Änderung der Einstellungen zu verlassen
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren
● das letzte Zeichen in einer Zeichenfolge zu löschen
BACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 111.
Gespeicherte Einstellungen 3 23.Smartphone-Controller
Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.

Instrumente, Bedienelemente105Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

106Instrumente, BedienelementeNr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigen49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Abgasfilter ist zugesetzt 3 15356Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
schließen62Fenster hinten rechts öffnen
und schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Toter-Winkel-Warnung warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten

Instrumente, Bedienelemente107Nr.Fahrzeugmeldung82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf die
Parkstellung schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten145Waschwasserstand prüfen174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Fahrzeugmeldungen im Color-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display.
Multifunktionsknopf zum Bestätigen
einer Meldung drücken. Manche
Meldungen werden nur wenige
Sekunden lang angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte
Sicherheitsgurte hat Vorrang vor
allen anderen Warn- und Signaltö‐
nen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center.
● Bei Erfassung eines Objekts durch die Einparkhilfe.

108Instrumente, Bedienelemente● Bei einem unbeabsichtigtenSpurwechsel.
● Wenn der Abgasfilter seinen maximalen Füllstand erreicht hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver
Information Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch längeres ununterbrochenes
Fahren oder mithilfe eines Lade‐
geräts aufladen.Die Warnmeldung bzw. der Warn‐ code verschwindet, nachdem der
Motor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht
aufgeladen werden kann, die
Störungsursache von einer Werkstatt
beheben lassen.Bordcomputer
Die Menüs und Funktionen können über die Tasten am Blinkerhebel
3 98 ausgewählt werden.
MENU drücken, um Bordcomputer
Informationsmenü auszuwählen,
oder W im Uplevel-Kombi-Display
wählen.
