OPEL ASTRA J 2018.5 Betriebsanleitung (in German)

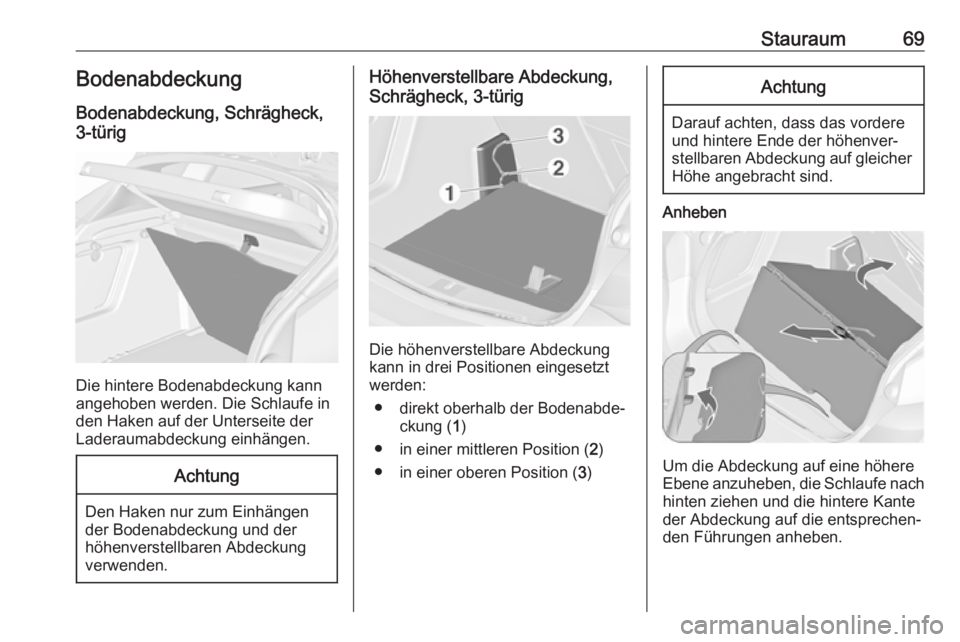

Stauraum69Bodenabdeckung
Bodenabdeckung, Schrägheck,
3-türig
Die hintere Bodenabdeckung kann
angehoben werden. Die Schlaufe in den Haken auf der Unterseite der
Laderaumabdeckung einhängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der
höhenverstellbaren Abdeckung
verwenden.
Höhenverstellbare Abdeckung,
Schrägheck, 3-türig
Die höhenverstellbare Abdeckung
kann in drei Positionen eingesetzt
werden:
● direkt oberhalb der Bodenabde‐ ckung ( 1)
● in einer mittleren Position ( 2)
● in einer oberen Position ( 3)
Achtung
Darauf achten, dass das vordere
und hintere Ende der höhenver‐
stellbaren Abdeckung auf gleicher Höhe angebracht sind.
Anheben
Um die Abdeckung auf eine höhere
Ebene anzuheben, die Schlaufe nach hinten ziehen und die hintere Kante
der Abdeckung auf die entsprechen‐
den Führungen anheben.

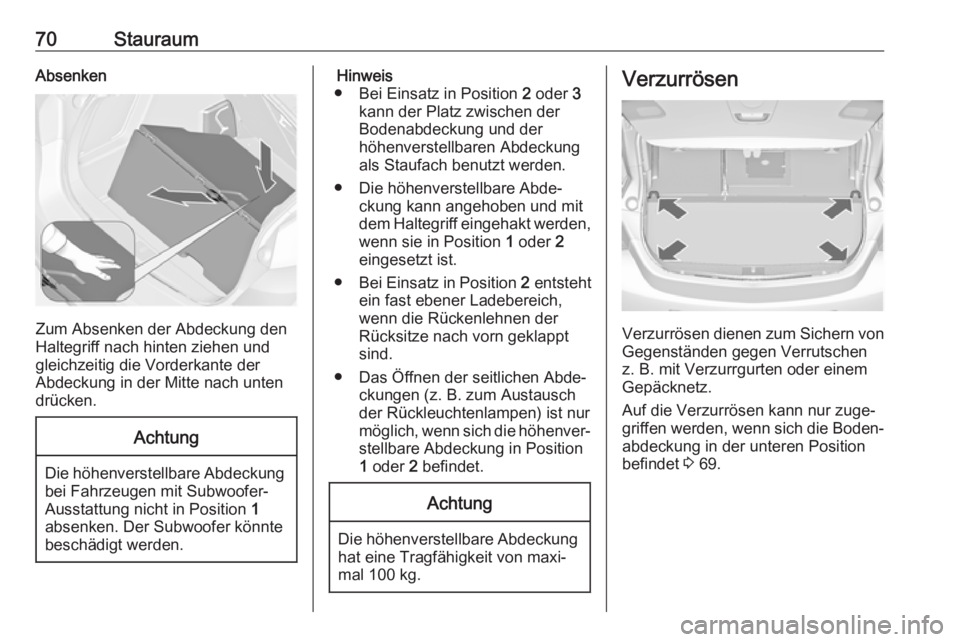

70StauraumAbsenken
Zum Absenken der Abdeckung den
Haltegriff nach hinten ziehen und
gleichzeitig die Vorderkante der
Abdeckung in der Mitte nach unten
drücken.
Achtung
Die höhenverstellbare Abdeckung bei Fahrzeugen mit Subwoofer-Ausstattung nicht in Position 1
absenken. Der Subwoofer könnte beschädigt werden.
Hinweis
● Bei Einsatz in Position 2 oder 3
kann der Platz zwischen der
Bodenabdeckung und der
höhenverstellbaren Abdeckung
als Staufach benutzt werden.
● Die höhenverstellbare Abde‐ ckung kann angehoben und mit
dem Haltegriff eingehakt werden, wenn sie in Position 1 oder 2
eingesetzt ist.
● Bei Einsatz in Position 2 entsteht
ein fast ebener Ladebereich, wenn die Rückenlehnen der
Rücksitze nach vorn geklappt sind.
● Das Öffnen der seitlichen Abde‐ ckungen (z. B. zum Austausch
der Rückleuchtenlampen) ist nur
möglich, wenn sich die höhenver‐ stellbare Abdeckung in Position
1 oder 2 befindet.Achtung
Die höhenverstellbare Abdeckung
hat eine Tragfähigkeit von maxi‐
mal 100 kg.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Auf die Verzurrösen kann nur zuge‐
griffen werden, wenn sich die Boden‐
abdeckung in der unteren Position
befindet 3 69.

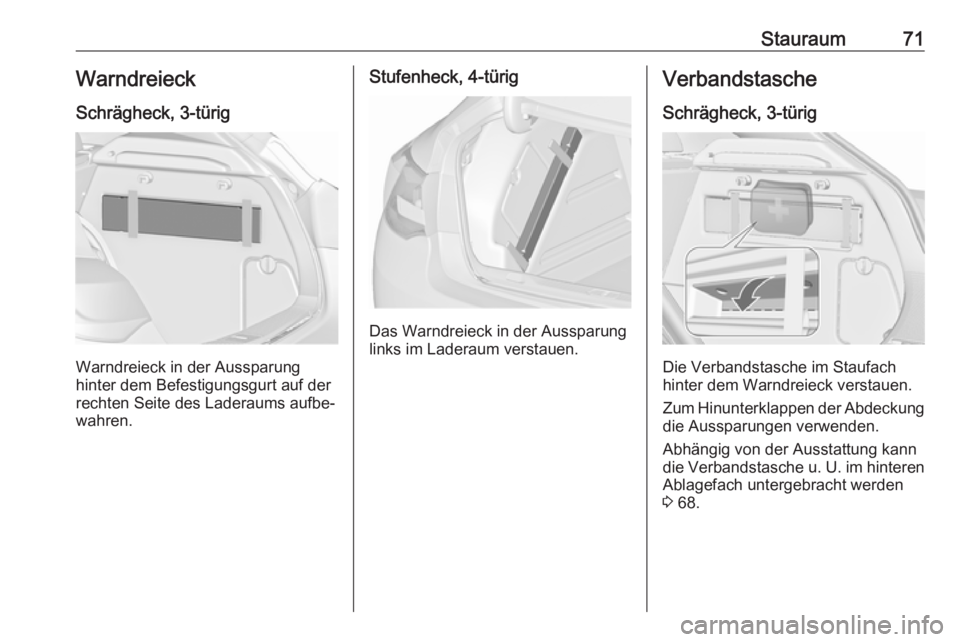

Stauraum71WarndreieckSchrägheck, 3-türig
Warndreieck in der Aussparung
hinter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Stufenheck, 4-türig
Das Warndreieck in der Aussparung
links im Laderaum verstauen.
Verbandstasche
Schrägheck, 3-türig
Die Verbandstasche im Staufach
hinter dem Warndreieck verstauen.
Zum Hinunterklappen der Abdeckung die Aussparungen verwenden.
Abhängig von der Ausstattung kann die Verbandstasche u. U. im hinteren
Ablagefach untergebracht werden
3 68.

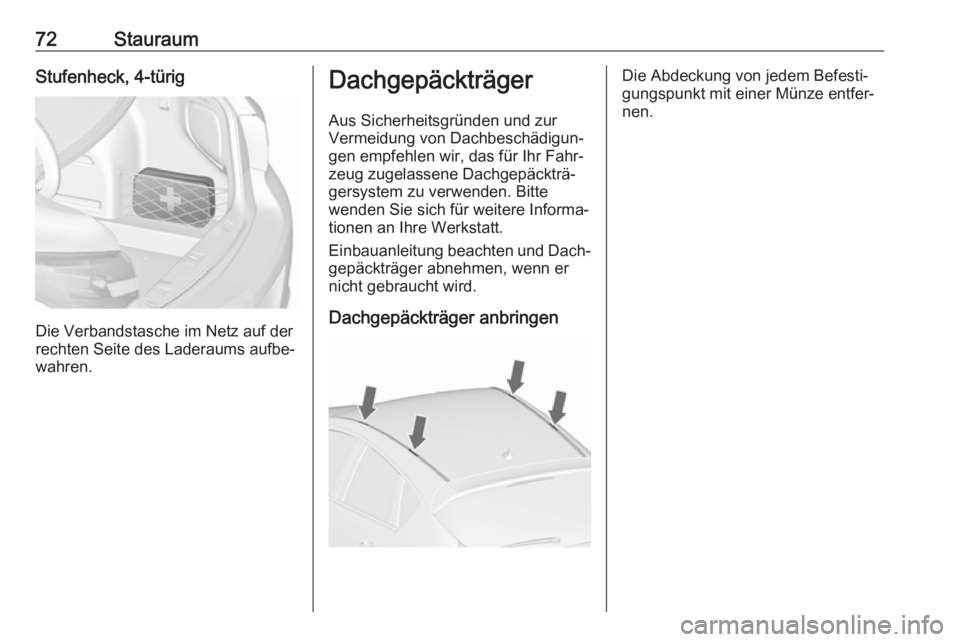

72StauraumStufenheck, 4-türig
Die Verbandstasche im Netz auf der
rechten Seite des Laderaums aufbe‐
wahren.
Dachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger anbringenDie Abdeckung von jedem Befesti‐
gungspunkt mit einer Münze entfer‐
nen.

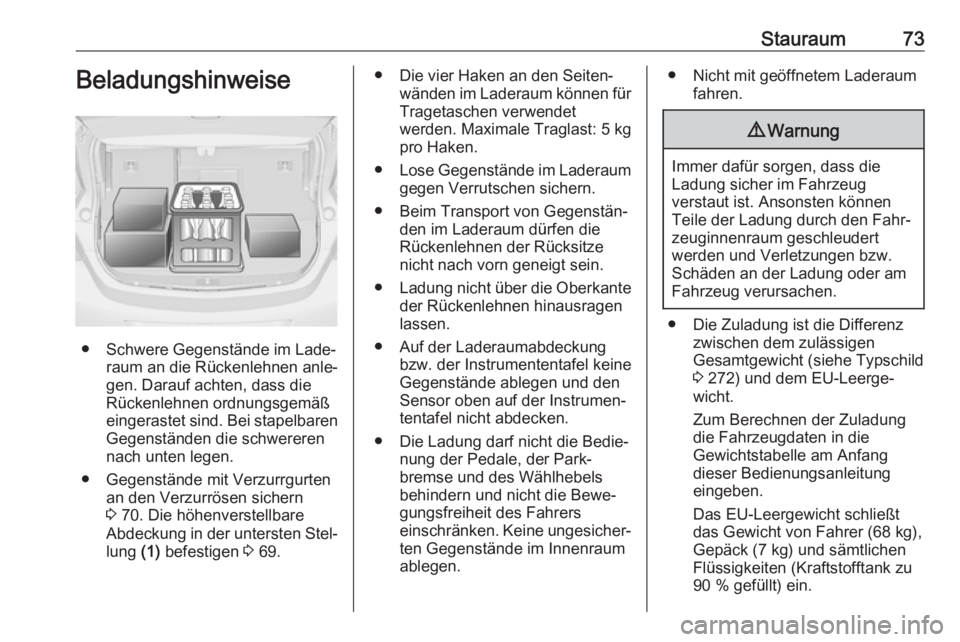

Stauraum73Beladungshinweise
● Schwere Gegenstände im Lade‐raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen die schwereren
nach unten legen.
● Gegenstände mit Verzurrgurten an den Verzurrösen sichern
3 70. Die höhenverstellbare
Abdeckung in der untersten Stel‐
lung (1) befestigen 3 69.
● Die vier Haken an den Seiten‐
wänden im Laderaum können fürTragetaschen verwendet
werden. Maximale Traglast: 5 kg
pro Haken.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Beim Transport von Gegenstän‐ den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern und nicht die Bewe‐ gungsfreiheit des Fahrers
einschränken. Keine ungesicher‐ ten Gegenstände im Innenraum
ablegen.● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 272) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.

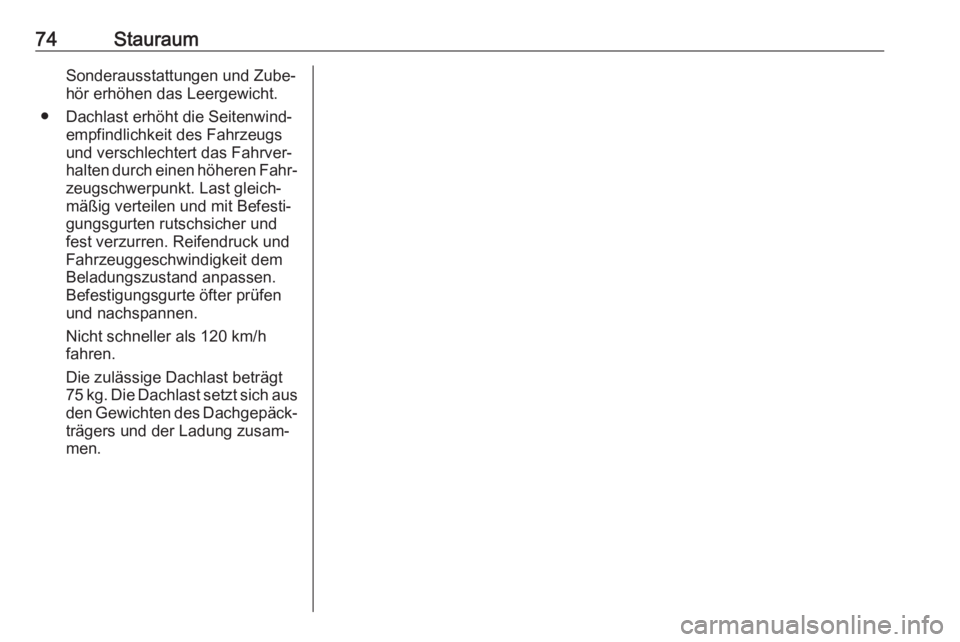

74StauraumSonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐ zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
75 kg. Die Dachlast setzt sich aus
den Gewichten des Dachgepäck‐ trägers und der Ladung zusam‐
men.

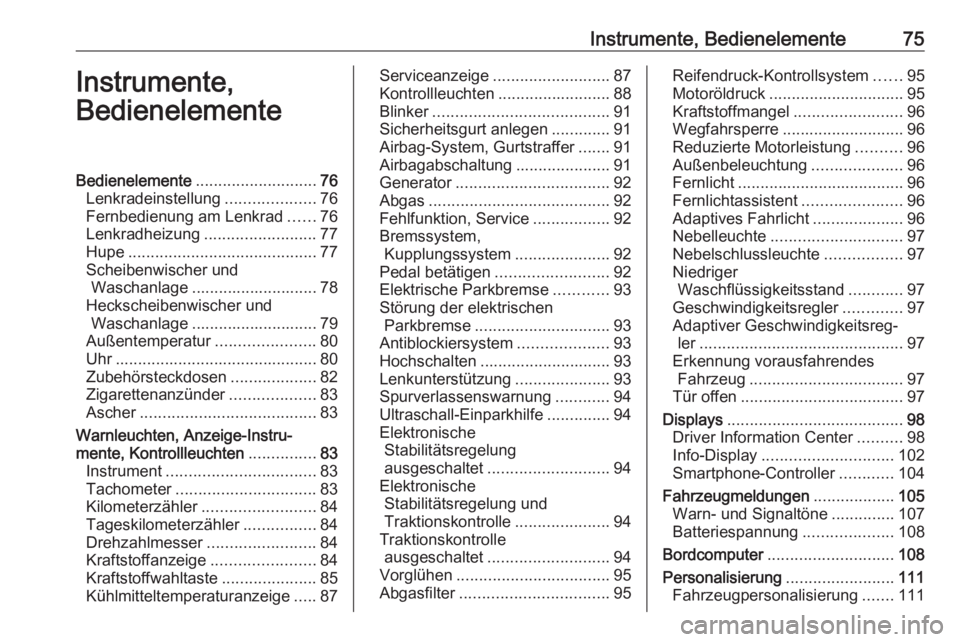

Instrumente, Bedienelemente75Instrumente,
BedienelementeBedienelemente ........................... 76
Lenkradeinstellung ....................76
Fernbedienung am Lenkrad ......76
Lenkradheizung .........................77
Hupe .......................................... 77
Scheibenwischer und Waschanlage ............................ 78
Heckscheibenwischer und Waschanlage ............................ 79
Außentemperatur ......................80
Uhr ............................................. 80
Zubehörsteckdosen ...................82
Zigarettenanzünder ...................83
Ascher ....................................... 83
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............83
Instrument ................................. 83
Tachometer ............................... 83
Kilometerzähler ......................... 84
Tageskilometerzähler ................84
Drehzahlmesser ........................84
Kraftstoffanzeige .......................84
Kraftstoffwahltaste .....................85
Kühlmitteltemperaturanzeige .....87Serviceanzeige .......................... 87
Kontrollleuchten .........................88
Blinker ....................................... 91
Sicherheitsgurt anlegen .............91
Airbag-System, Gurtstraffer .......91
Airbagabschaltung .....................91
Generator .................................. 92
Abgas ........................................ 92
Fehlfunktion, Service .................92
Bremssystem, Kupplungssystem .....................92
Pedal betätigen ......................... 92
Elektrische Parkbremse ............93
Störung der elektrischen Parkbremse .............................. 93
Antiblockiersystem ....................93
Hochschalten ............................. 93
Lenkunterstützung .....................93
Spurverlassenswarnung ............94
Ultraschall-Einparkhilfe ..............94
Elektronische Stabilitätsregelung
ausgeschaltet ........................... 94
Elektronische Stabilitätsregelung und
Traktionskontrolle .....................94
Traktionskontrolle ausgeschaltet ........................... 94
Vorglühen .................................. 95
Abgasfilter ................................. 95Reifendruck-Kontrollsystem ......95
Motoröldruck .............................. 95
Kraftstoffmangel ........................96
Wegfahrsperre ........................... 96
Reduzierte Motorleistung ..........96
Außenbeleuchtung ....................96
Fernlicht ..................................... 96
Fernlichtassistent ......................96
Adaptives Fahrlicht ....................96
Nebelleuchte ............................. 97
Nebelschlussleuchte .................97
Niedriger Waschflüssigkeitsstand ............97
Geschwindigkeitsregler .............97
Adaptiver Geschwindigkeitsreg‐ ler ............................................. 97
Erkennung vorausfahrendes Fahrzeug .................................. 97
Tür offen .................................... 97
Displays ....................................... 98
Driver Information Center ..........98
Info-Display ............................. 102
Smartphone-Controller ............104
Fahrzeugmeldungen ..................105
Warn- und Signaltöne ..............107
Batteriespannung ....................108
Bordcomputer ............................ 108
Personalisierung ........................111
Fahrzeugpersonalisierung .......111

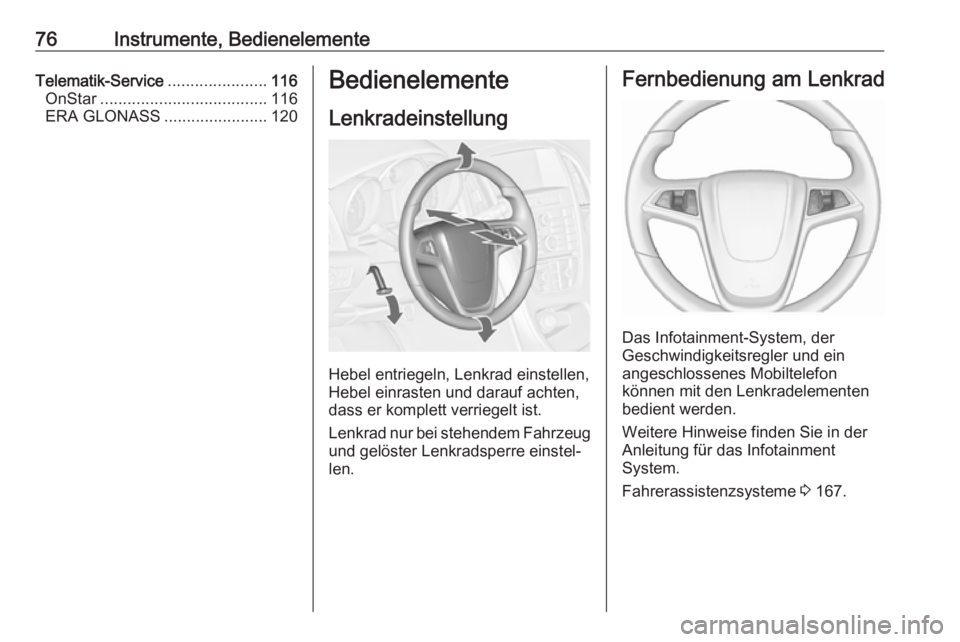

76Instrumente, BedienelementeTelematik-Service......................116
OnStar ..................................... 116
ERA GLONASS .......................120Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, der
Geschwindigkeitsregler und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Fahrerassistenzsysteme 3 167.

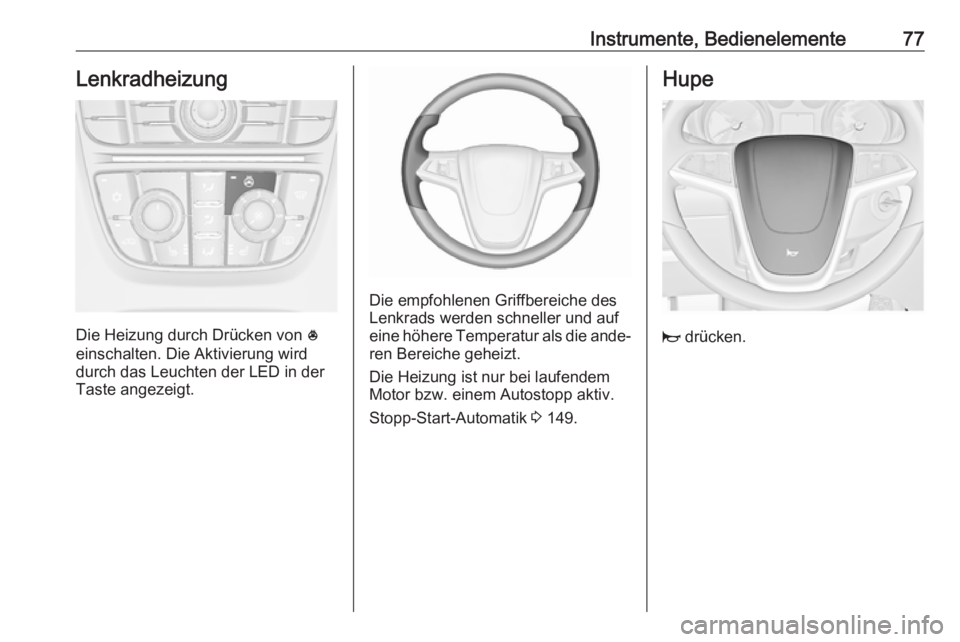

Instrumente, Bedienelemente77Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Aktivierung wird
durch das Leuchten der LED in der
Taste angezeigt.
Die empfohlenen Griffbereiche des Lenkrads werden schneller und auf
eine höhere Temperatur als die ande‐
ren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 149.
Hupe
j drücken.

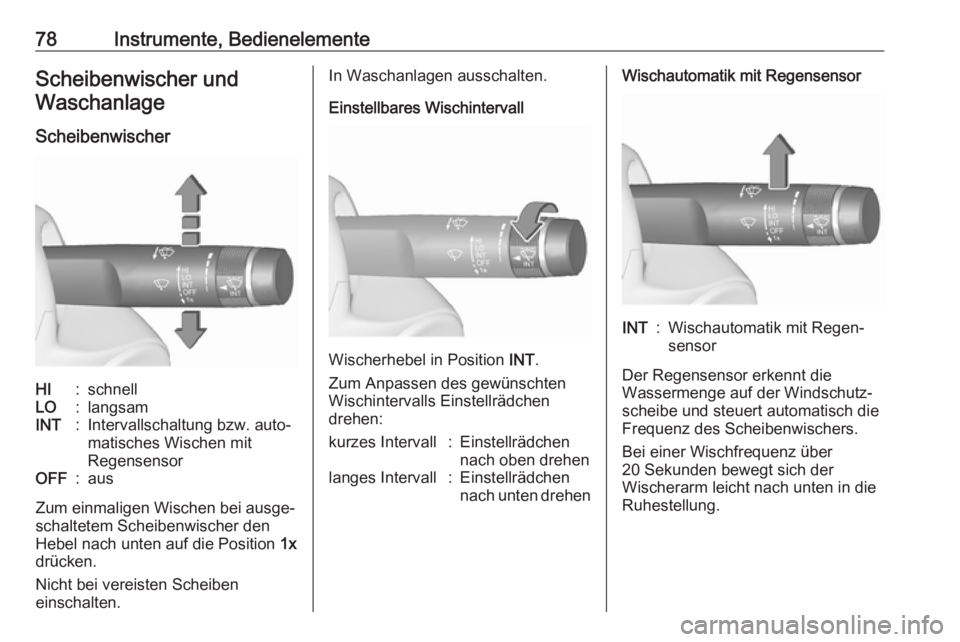

78Instrumente, BedienelementeScheibenwischer undWaschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen
drehen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der
Wischerarm leicht nach unten in die
Ruhestellung.
