Page 41 of 311

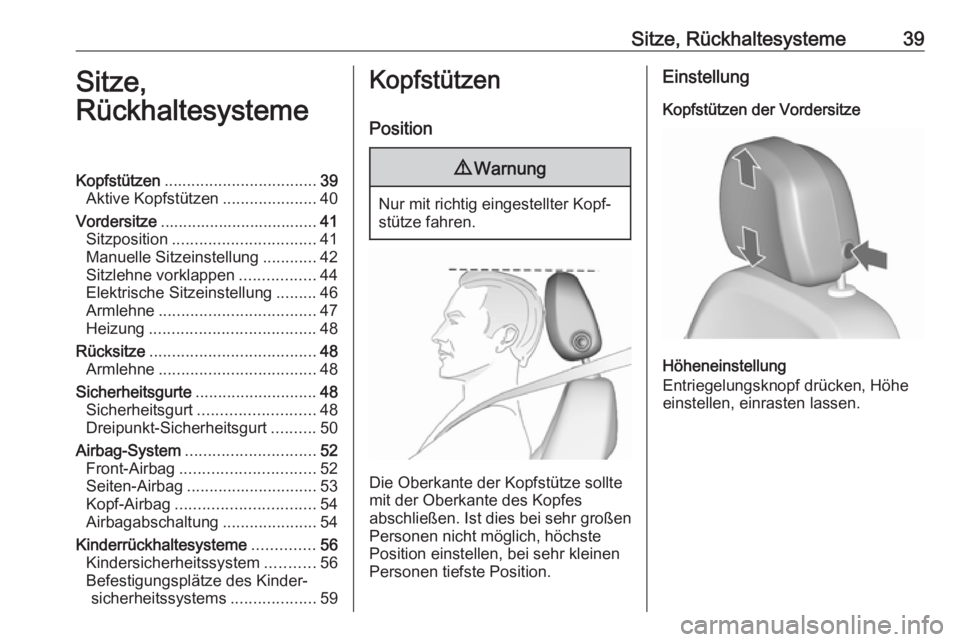

Sitze, Rückhaltesysteme39Sitze,
RückhaltesystemeKopfstützen .................................. 39
Aktive Kopfstützen .....................40
Vordersitze ................................... 41
Sitzposition ................................ 41
Manuelle Sitzeinstellung ............42
Sitzlehne vorklappen .................44
Elektrische Sitzeinstellung .........46
Armlehne ................................... 47
Heizung ..................................... 48
Rücksitze ..................................... 48
Armlehne ................................... 48
Sicherheitsgurte ........................... 48
Sicherheitsgurt .......................... 48
Dreipunkt-Sicherheitsgurt ..........50
Airbag-System ............................. 52
Front-Airbag .............................. 52
Seiten-Airbag ............................. 53
Kopf-Airbag ............................... 54
Airbagabschaltung .....................54
Kinderrückhaltesysteme ..............56
Kindersicherheitssystem ...........56
Befestigungsplätze des Kinder‐ sicherheitssystems ...................59Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten lassen.
Page 42 of 311

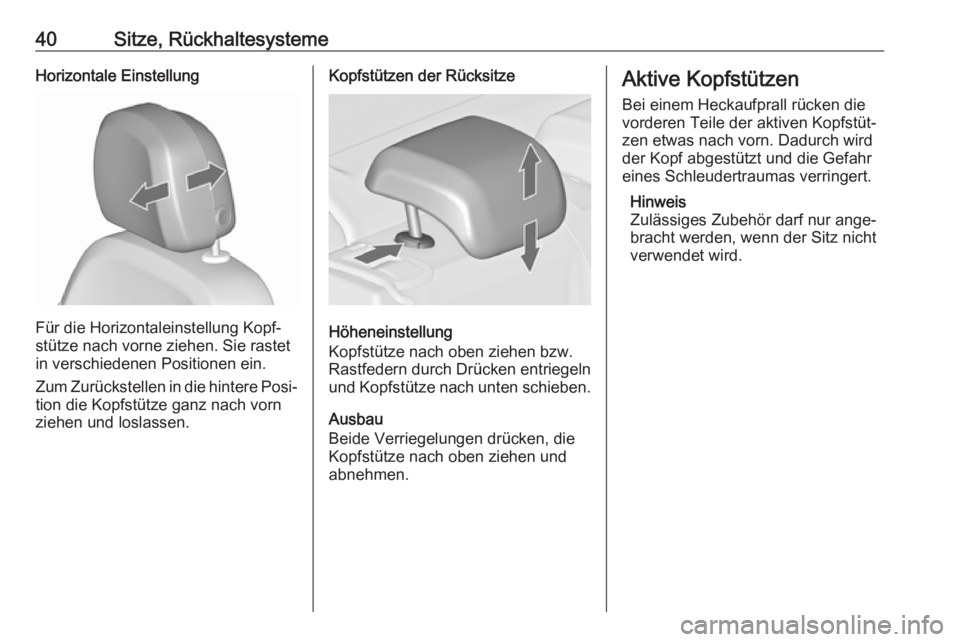

40Sitze, RückhaltesystemeHorizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in verschiedenen Positionen ein.
Zum Zurückstellen in die hintere Posi‐ tion die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
Rastfedern durch Drücken entriegeln
und Kopfstütze nach unten schieben.
Ausbau
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und
abnehmen.
Aktive Kopfstützen
Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr
eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.
Page 43 of 311

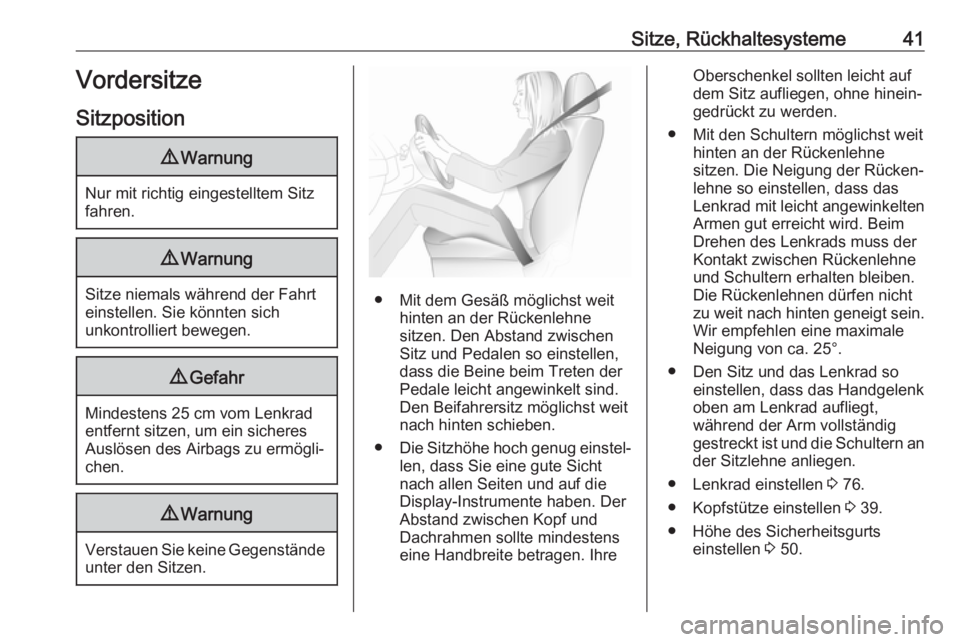

Sitze, Rückhaltesysteme41Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne
sitzen. Den Abstand zwischen
Sitz und Pedalen so einstellen,
dass die Beine beim Treten der
Pedale leicht angewinkelt sind. Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐ lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 76.
● Kopfstütze einstellen 3 39.
● Höhe des Sicherheitsgurts einstellen 3 50.
Page 44 of 311

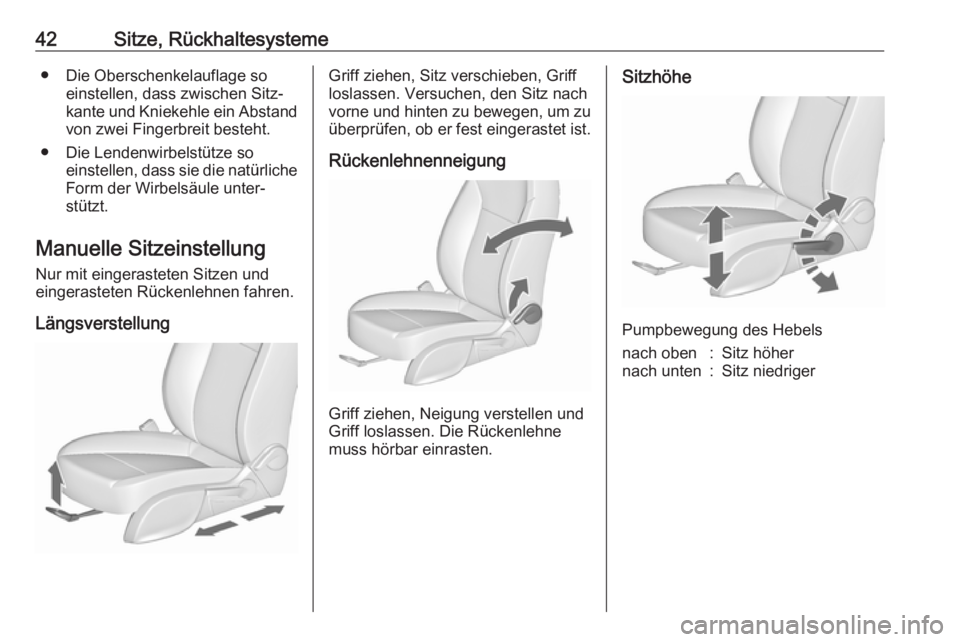

42Sitze, Rückhaltesysteme● Die Oberschenkelauflage soeinstellen, dass zwischen Sitz‐kante und Kniekehle ein Abstand von zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so einstellen, dass sie die natürliche
Form der Wirbelsäule unter‐
stützt.
Manuelle Sitzeinstellung
Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
vorne und hinten zu bewegen, um zu überprüfen, ob er fest eingerastet ist.
Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedriger
Page 45 of 311

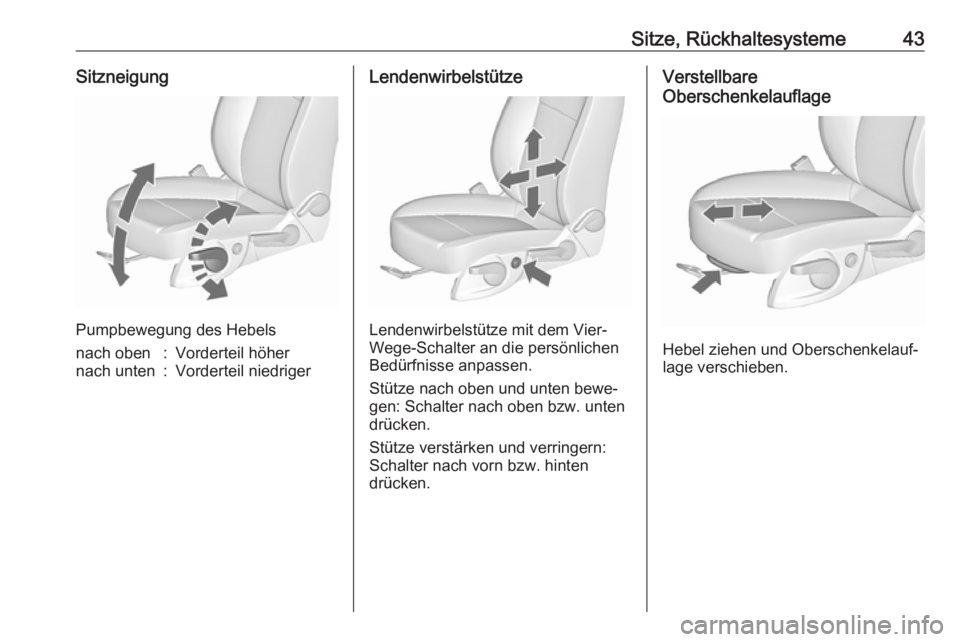

Sitze, Rückhaltesysteme43Sitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Page 46 of 311

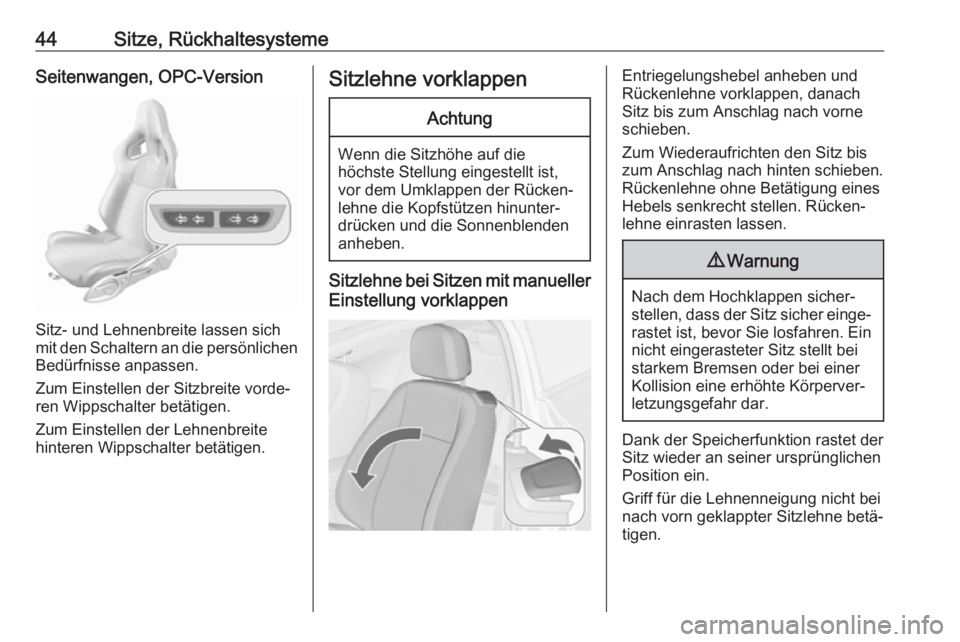

44Sitze, RückhaltesystemeSeitenwangen, OPC-Version
Sitz- und Lehnenbreite lassen sich
mit den Schaltern an die persönlichen Bedürfnisse anpassen.
Zum Einstellen der Sitzbreite vorde‐
ren Wippschalter betätigen.
Zum Einstellen der Lehnenbreite
hinteren Wippschalter betätigen.
Sitzlehne vorklappenAchtung
Wenn die Sitzhöhe auf die
höchste Stellung eingestellt ist, vor dem Umklappen der Rücken‐
lehne die Kopfstützen hinunter‐
drücken und die Sonnenblenden
anheben.
Sitzlehne bei Sitzen mit manueller
Einstellung vorklappen
Entriegelungshebel anheben und
Rückenlehne vorklappen, danach
Sitz bis zum Anschlag nach vorne
schieben.
Zum Wiederaufrichten den Sitz bis
zum Anschlag nach hinten schieben.
Rückenlehne ohne Betätigung eines Hebels senkrecht stellen. Rücken‐
lehne einrasten lassen.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Dank der Speicherfunktion rastet der
Sitz wieder an seiner ursprünglichen
Position ein.
Griff für die Lehnenneigung nicht bei
nach vorn geklappter Sitzlehne betä‐
tigen.
Page 47 of 311

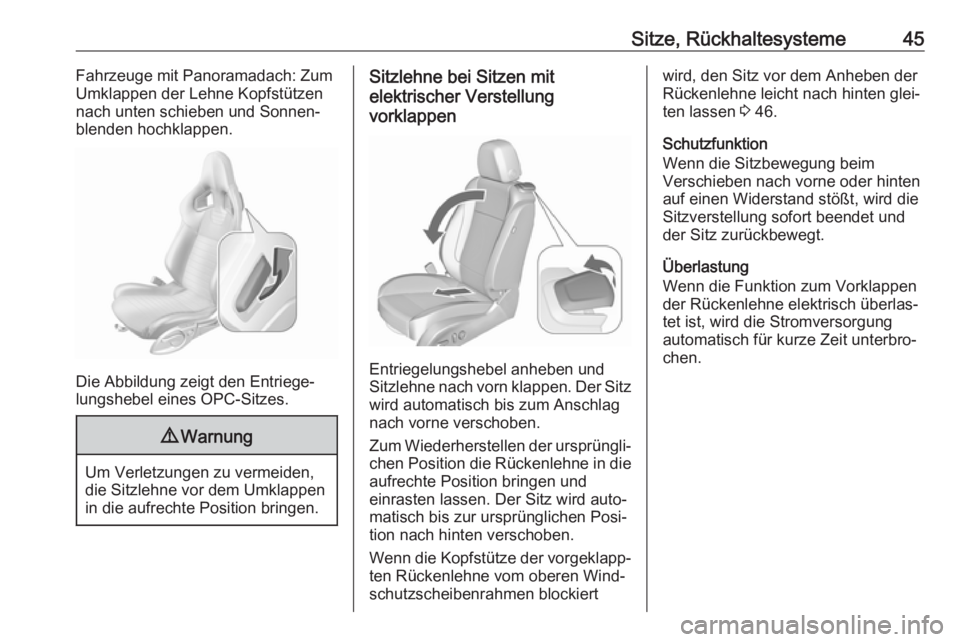

Sitze, Rückhaltesysteme45Fahrzeuge mit Panoramadach: Zum
Umklappen der Lehne Kopfstützen
nach unten schieben und Sonnen‐
blenden hochklappen.
Die Abbildung zeigt den Entriege‐
lungshebel eines OPC-Sitzes.
9 Warnung
Um Verletzungen zu vermeiden,
die Sitzlehne vor dem Umklappen
in die aufrechte Position bringen.
Sitzlehne bei Sitzen mit
elektrischer Verstellung
vorklappen
Entriegelungshebel anheben und
Sitzlehne nach vorn klappen. Der Sitz wird automatisch bis zum Anschlag
nach vorne verschoben.
Zum Wiederherstellen der ursprüngli‐
chen Position die Rückenlehne in die aufrechte Position bringen und
einrasten lassen. Der Sitz wird auto‐
matisch bis zur ursprünglichen Posi‐
tion nach hinten verschoben.
Wenn die Kopfstütze der vorgeklapp‐ ten Rückenlehne vom oberen Wind‐
schutzscheibenrahmen blockiert
wird, den Sitz vor dem Anheben der
Rückenlehne leicht nach hinten glei‐
ten lassen 3 46.
Schutzfunktion
Wenn die Sitzbewegung beim
Verschieben nach vorne oder hinten
auf einen Widerstand stößt, wird die Sitzverstellung sofort beendet und
der Sitz zurückbewegt.
Überlastung
Wenn die Funktion zum Vorklappen
der Rückenlehne elektrisch überlas‐
tet ist, wird die Stromversorgung automatisch für kurze Zeit unterbro‐
chen.
Page 48 of 311
46Sitze, RückhaltesystemeElektrische Sitzeinstellung9Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor
allem für Kinder. Gegenstände
können eingeklemmt werden.
Die Sitze während der Einstellung genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz verschieben
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.
Rückenlehnen
Schalter nach vorne/hinten drehen.
Page 49 of 311

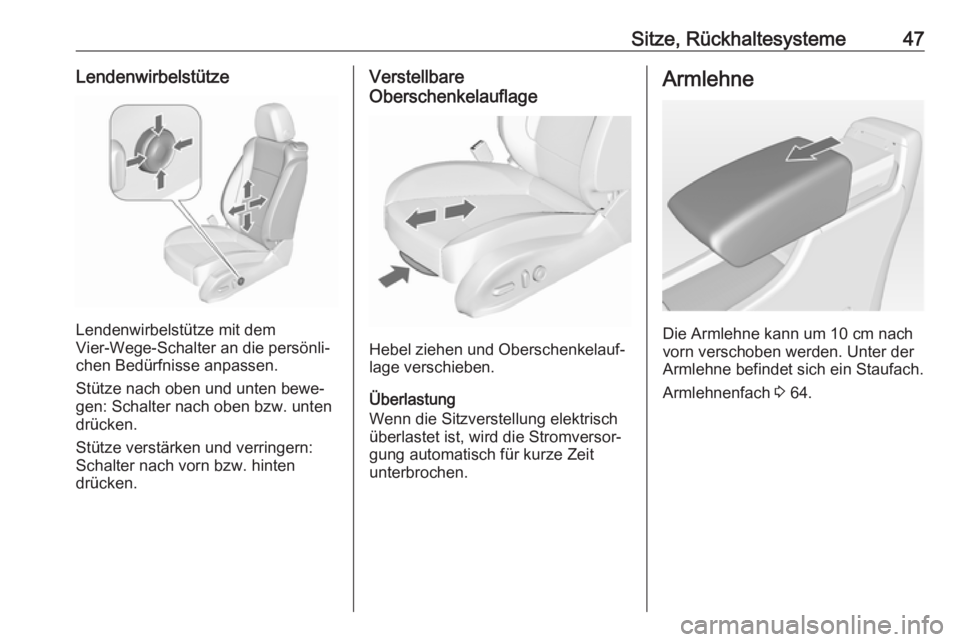

Sitze, Rückhaltesysteme47Lendenwirbelstütze
Lendenwirbelstütze mit dem
Vier-Wege-Schalter an die persönli‐
chen Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit
unterbrochen.
Armlehne
Die Armlehne kann um 10 cm nach vorn verschoben werden. Unter der
Armlehne befindet sich ein Staufach.
Armlehnenfach 3 64.
Page 50 of 311

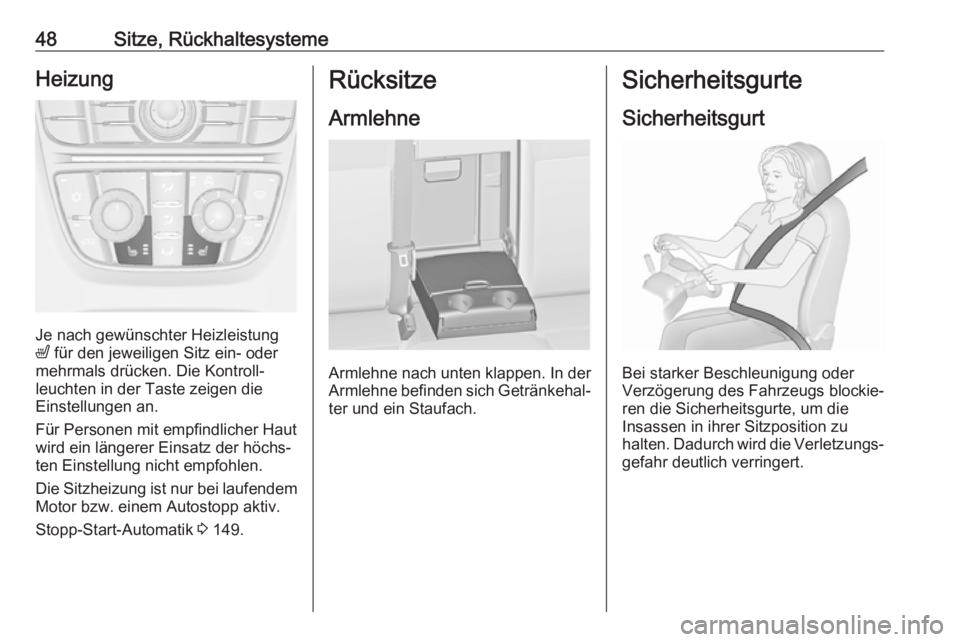

48Sitze, RückhaltesystemeHeizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die
Einstellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 149.
Rücksitze
Armlehne
Armlehne nach unten klappen. In derArmlehne befinden sich Getränkehal‐
ter und ein Staufach.
Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in ihrer Sitzposition zu
halten. Dadurch wird die Verletzungs‐
gefahr deutlich verringert.
