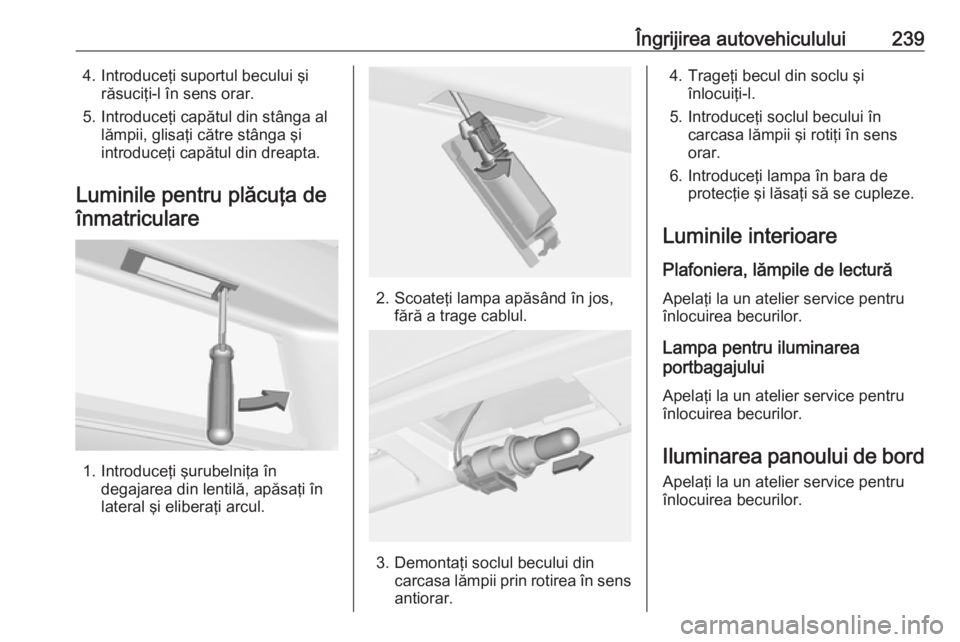

Îngrijirea autovehiculului2394. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare Plafoniera, lămpile de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa pentru iluminarea
portbagajului
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

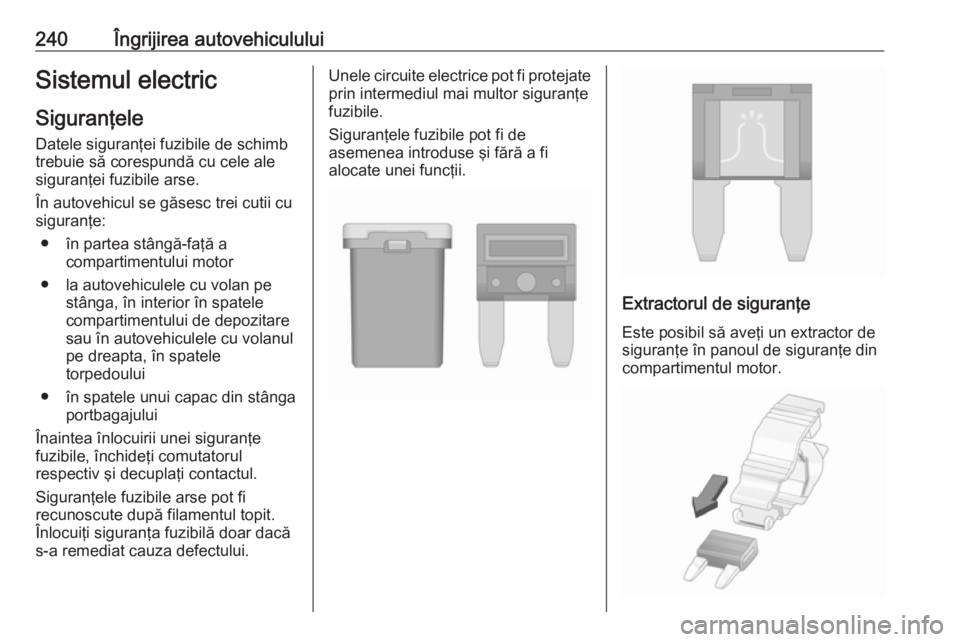

240Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul
pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

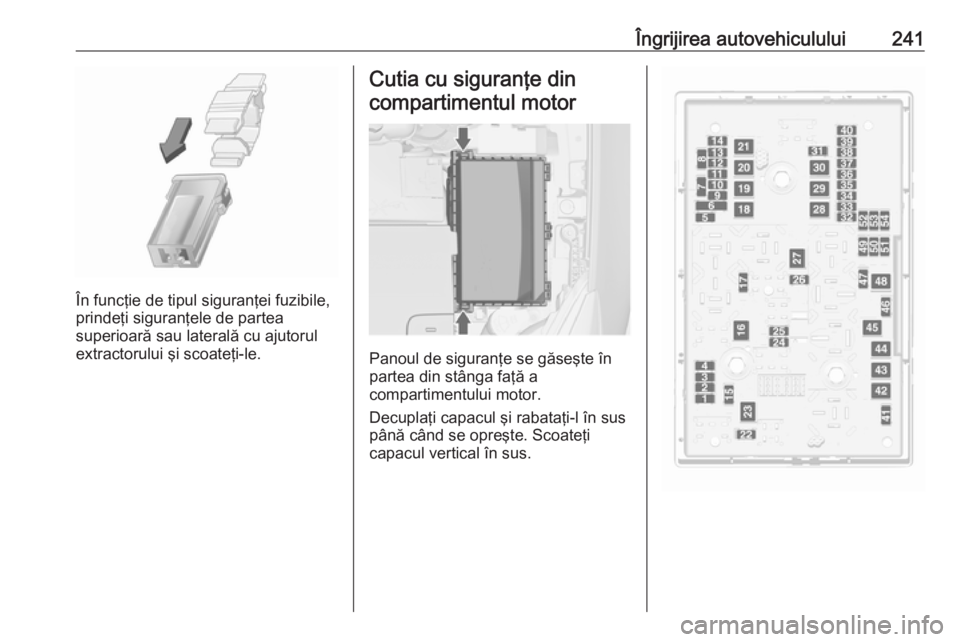

Îngrijirea autovehiculului241
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

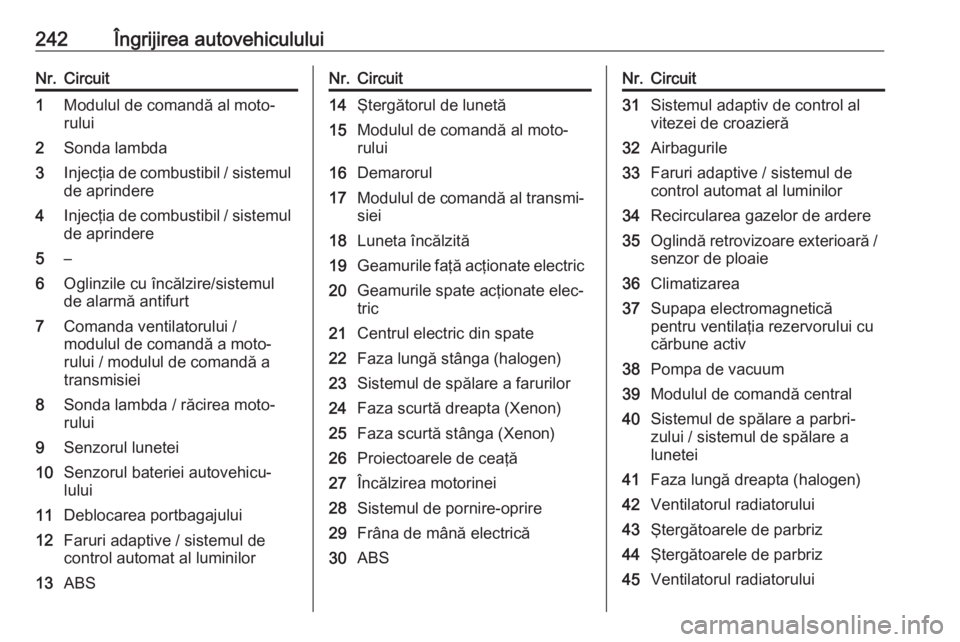

242Îngrijirea autovehicululuiNr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil / sistemul de aprindere4Injecţia de combustibil / sistemul
de aprindere5–6Oglinzile cu încălzire/sistemul
de alarmă antifurt7Comanda ventilatorului /
modulul de comandă a moto‐
rului / modulul de comandă a
transmisiei8Sonda lambda / răcirea moto‐
rului9Senzorul lunetei10Senzorul bateriei autovehicu‐
lului11Deblocarea portbagajului12Faruri adaptive / sistemul de
control automat al luminilor13ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric din spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de pornire-oprire29Frâna de mână electrică30ABSNr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive / sistemul de
control automat al luminilor34Recircularea gazelor de ardere35Oglindă retrovizoare exterioară / senzor de ploaie36Climatizarea37Supapa electromagnetică
pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modulul de comandă central40Sistemul de spălare a parbri‐
zului / sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbriz45Ventilatorul radiatorului

Îngrijirea autovehiculului243Nr.Circuit46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor / faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire /
motorul diesel53Modulul de comandă al transmi‐ siei / modulul de comandă a
motorului54Pompă de vacuum / grupul de
instrumente de pe panoul de
bord / încălzire ventilaţie / sistem de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în
jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedou.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

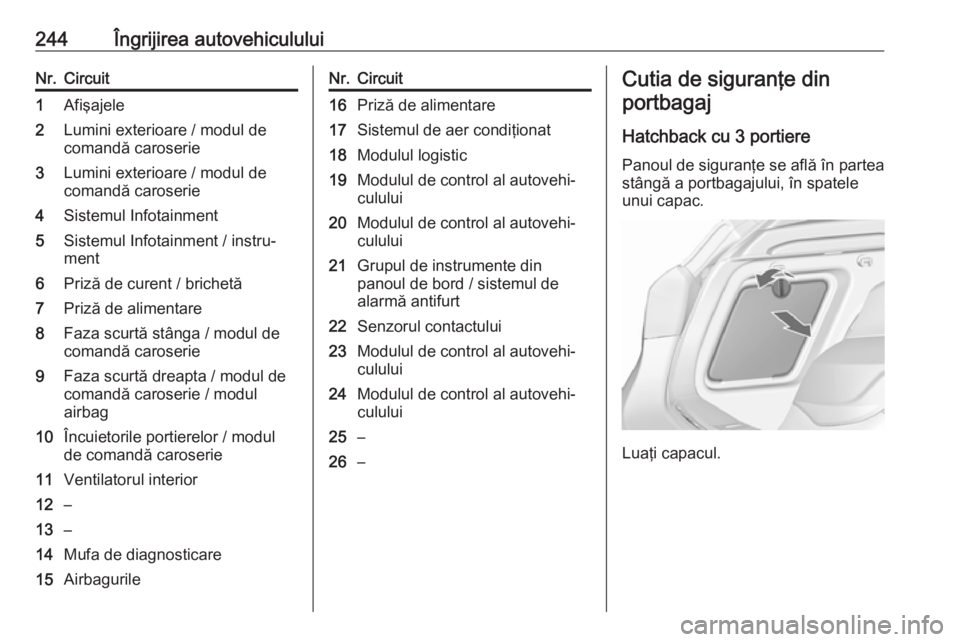

244Îngrijirea autovehicululuiNr.Circuit1Afişajele2Lumini exterioare / modul de
comandă caroserie3Lumini exterioare / modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment / instru‐
ment6Priză de curent / brichetă7Priză de alimentare8Faza scurtă stânga / modul de
comandă caroserie9Faza scurtă dreapta / modul de
comandă caroserie / modul
airbag10Încuietorile portierelor / modul
de comandă caroserie11Ventilatorul interior12–13–14Mufa de diagnosticare15AirbagurileNr.Circuit16Priză de alimentare17Sistemul de aer condiţionat18Modulul logistic19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Grupul de instrumente din
panoul de bord / sistemul de
alarmă antifurt22Senzorul contactului23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–Cutia de siguranţe din
portbagaj
Hatchback cu 3 portiere Panoul de siguranţe se află în partea
stângă a portbagajului, în spatele
unui capac.
Luaţi capacul.

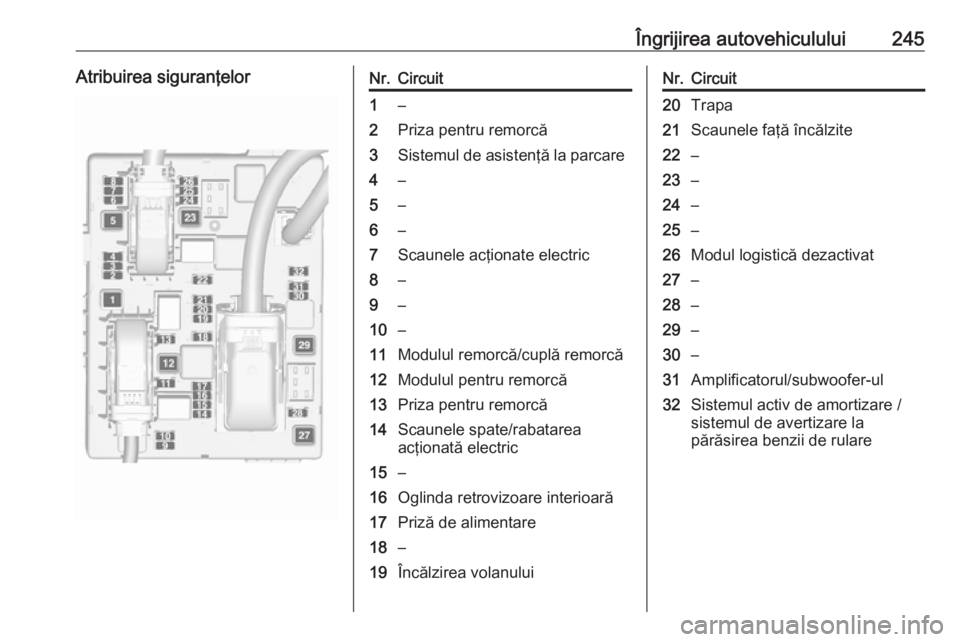

Îngrijirea autovehiculului245Atribuirea siguranţelorNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4–5–6–7Scaunele acţionate electric8–9–10–11Modulul remorcă/cuplă remorcă12Modulul pentru remorcă13Priza pentru remorcă14Scaunele spate/rabatarea
acţionată electric15–16Oglinda retrovizoare interioară17Priză de alimentare18–19Încălzirea volanuluiNr.Circuit20Trapa21Scaunele faţă încălzite22–23–24–25–26Modul logistică dezactivat27–28–29–30–31Amplificatorul/subwoofer-ul32Sistemul activ de amortizare /
sistemul de avertizare la
părăsirea benzii de rulare

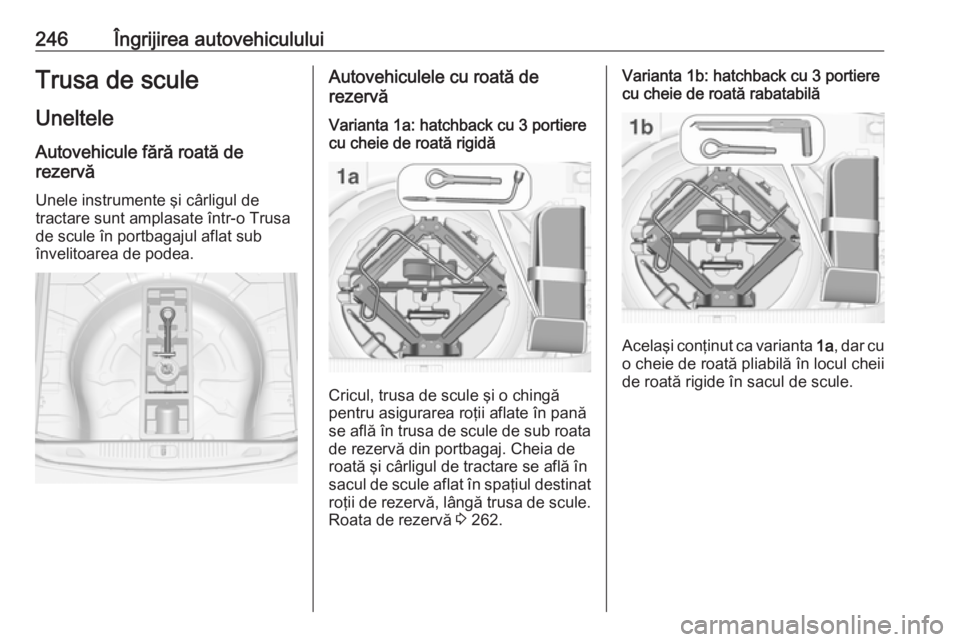

246Îngrijirea autovehicululuiTrusa de scule
Uneltele Autovehicule fără roată de
rezervă
Unele instrumente şi cârligul de
tractare sunt amplasate într-o Trusa
de scule în portbagajul aflat sub
învelitoarea de podea.Autovehiculele cu roată de
rezervăVarianta 1a: hatchback cu 3 portiere
cu cheie de roată rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 262.
Varianta 1b: hatchback cu 3 portiere
cu cheie de roată rabatabilă
Acelaşi conţinut ca varianta 1a, dar cu
o cheie de roată pliabilă în locul cheii
de roată rigide în sacul de scule.

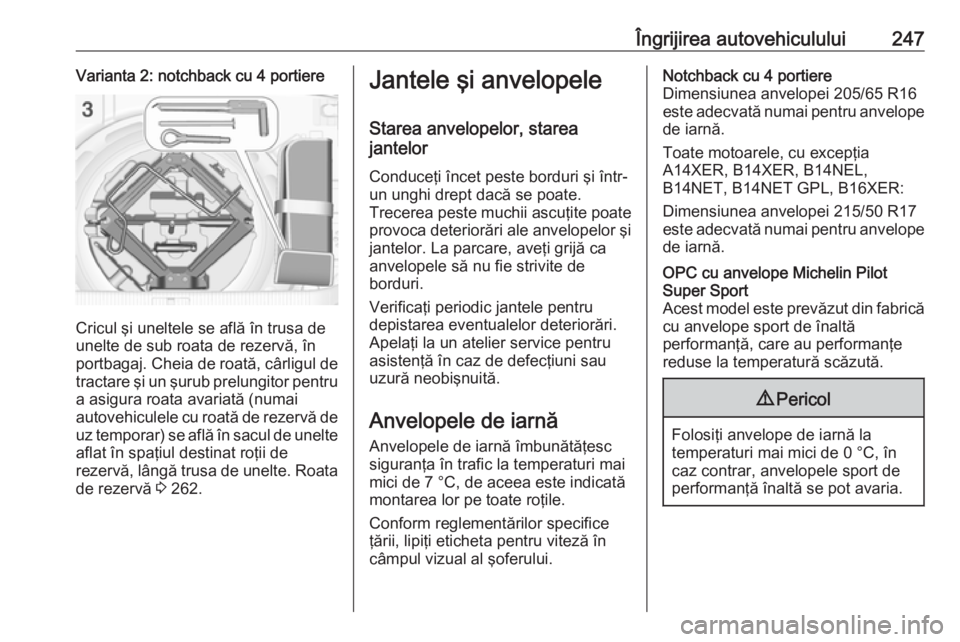

Îngrijirea autovehiculului247Varianta 2: notchback cu 4 portiere
Cricul şi uneltele se află în trusa de
unelte de sub roata de rezervă, în
portbagaj. Cheia de roată, cârligul de
tractare şi un şurub prelungitor pentru a asigura roata avariată (numai
autovehiculele cu roată de rezervă de uz temporar) se află în sacul de unelte
aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata de rezervă 3 262.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Notchback cu 4 portiere
Dimensiunea anvelopei 205/65 R16
este adecvată numai pentru anvelope de iarnă.
Toate motoarele, cu excepţia
A14XER, B14XER, B14NEL,
B14NET, B14NET GPL, B16XER:
Dimensiunea anvelopei 215/50 R17
este adecvată numai pentru anvelope
de iarnă.OPC cu anvelope Michelin Pilot
Super Sport
Acest model este prevăzut din fabrică
cu anvelope sport de înaltă
performanţă, care au performanţe
reduse la temperatură scăzută.9 Pericol
Folosiţi anvelope de iarnă la
temperaturi mai mici de 0 °C, în caz contrar, anvelopele sport de
performanţă înaltă se pot avaria.

248Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Indicele de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 285.
Anvelopele direcţionale Montaţi anvelopele direcţionale astfel
încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Presiunea în anvelope 3 290.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
