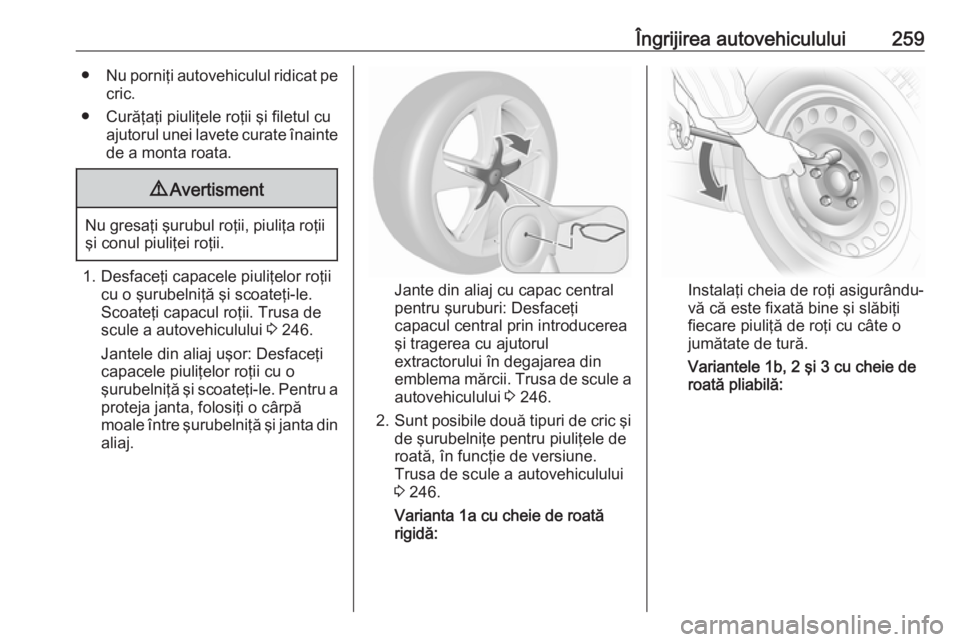

Îngrijirea autovehiculului259●Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele roţii şi filetul cu ajutorul unei lavete curate înainte
de a monta roata.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele piuliţelor roţii
cu o şurubelniţă şi scoateţi-le.
Scoateţi capacul roţii. Trusa de
scule a autovehiculului 3 246.
Jantele din aliaj uşor: Desfaceţi
capacele piuliţelor roţii cu o
şurubelniţă şi scoateţi-le. Pentru a
proteja janta, folosiţi o cârpă
moale între şurubelniţă şi janta din aliaj.Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul
extractorului în degajarea din
emblema mărcii. Trusa de scule a
autovehiculului 3 246.
2. Sunt posibile două tipuri de cric şi
de şurubelniţe pentru piuliţele de
roată, în funcţie de versiune.
Trusa de scule a autovehiculului
3 246.
Varianta 1a cu cheie de roată
rigidă:Instalaţi cheia de roţi asigurându-
vă că este fixată bine şi slăbiţi
fiecare piuliţă de roţi cu câte o
jumătate de tură.
Variantele 1b, 2 şi 3 cu cheie de roată pliabilă:

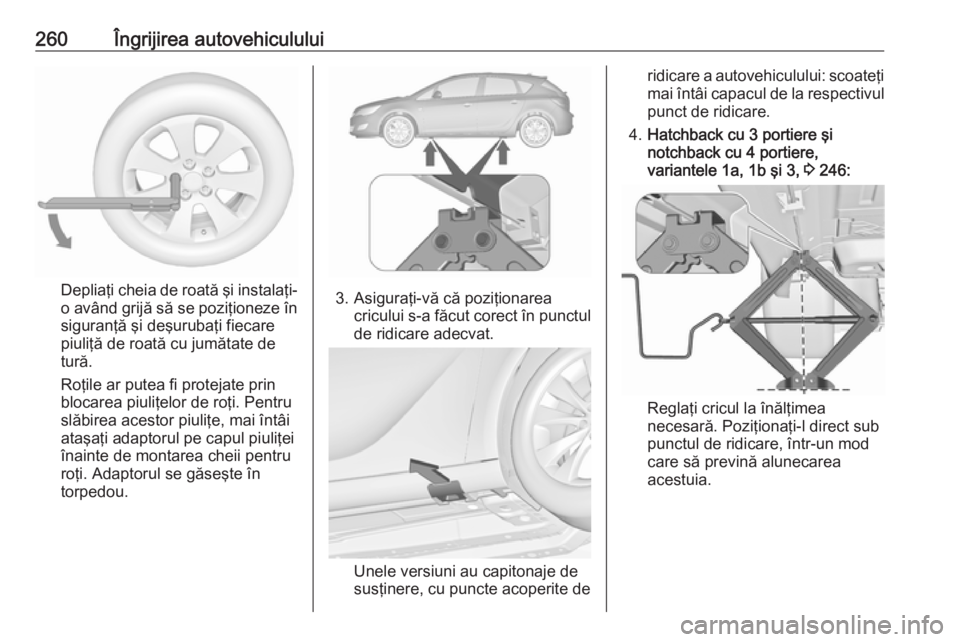

260Îngrijirea autovehiculului
Depliaţi cheia de roată şi instalaţi-
o având grijă să se poziţioneze în
siguranţă şi deşurubaţi fiecare
piuliţă de roată cu jumătate de
tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de
ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul punct de ridicare.
4. Hatchback cu 3 portiere şi
notchback cu 4 portiere,
variantele 1a, 1b şi 3, 3 246:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.

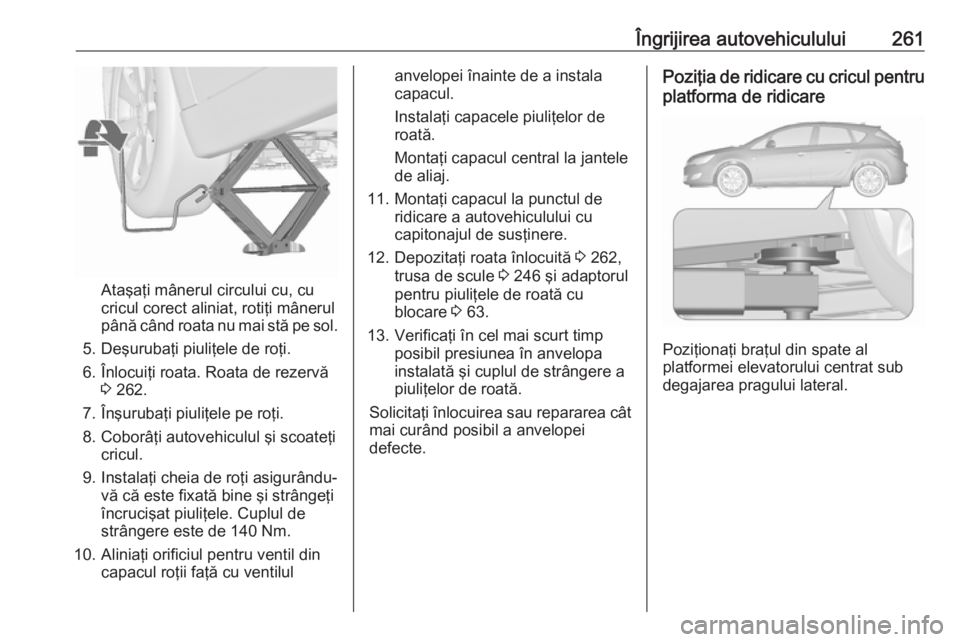

Îngrijirea autovehiculului261
Ataşaţi mânerul circului cu, cu
cricul corect aliniat, rotiţi mânerul până când roata nu mai stă pe sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 262.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat piuliţele. Cuplul de
strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Montaţi capacul la punctul de ridicare a autovehiculului cu
capitonajul de susţinere.
12. Depozitaţi roata înlocuită 3 262,
trusa de scule 3 246 şi adaptorul
pentru piuliţele de roată cu
blocare 3 63.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.Poziţia de ridicare cu cricul pentru
platforma de ridicare
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.

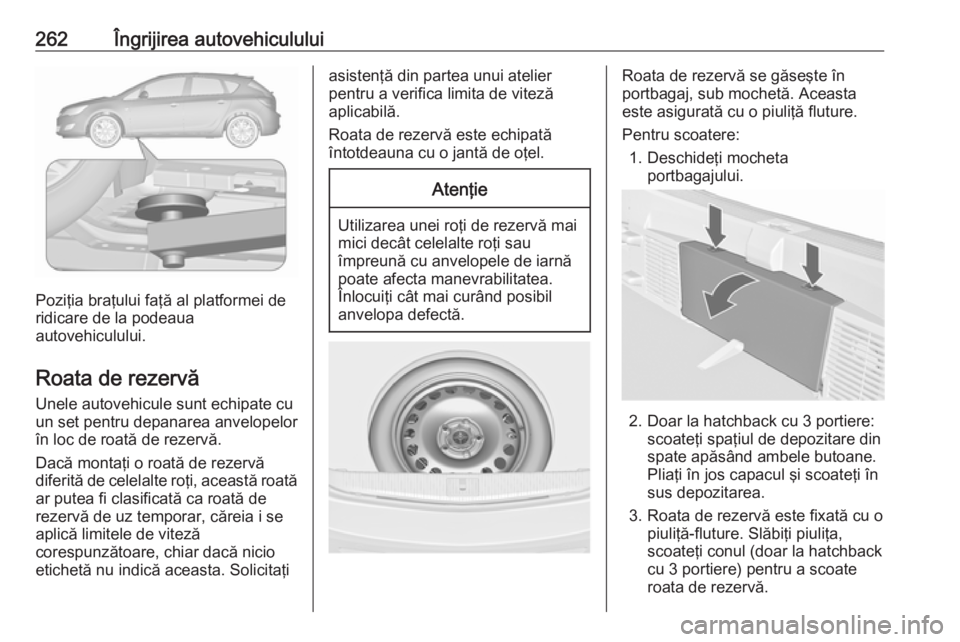

262Îngrijirea autovehiculului
Poziţia braţului faţă al platformei de
ridicare de la podeaua
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată
întotdeauna cu o jantă de oţel.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj, sub mochetă. Aceasta
este asigurată cu o piuliţă fluture.
Pentru scoatere: 1. Deschideţi mocheta portbagajului.
2. Doar la hatchback cu 3 portiere: scoateţi spaţiul de depozitare din
spate apăsând ambele butoane.
Pliaţi în jos capacul şi scoateţi în
sus depozitarea.
3. Roata de rezervă este fixată cu o piuliţă-fluture. Slăbiţi piuliţa,
scoateţi conul (doar la hatchback
cu 3 portiere) pentru a scoate
roata de rezervă.

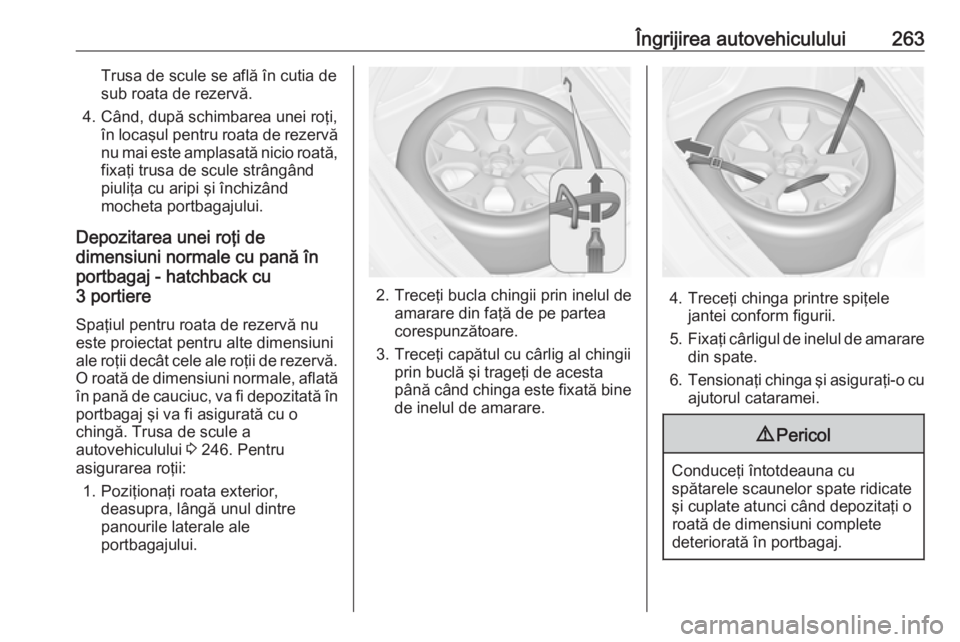

Îngrijirea autovehiculului263Trusa de scule se află în cutia de
sub roata de rezervă.
4. Când, după schimbarea unei roţi, în locaşul pentru roata de rezervănu mai este amplasată nicio roată,
fixaţi trusa de scule strângând
piuliţa cu aripi şi închizând
mocheta portbagajului.
Depozitarea unei roţi de
dimensiuni normale cu pană în
portbagaj - hatchback cu
3 portiere
Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă. O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată în
portbagaj şi va fi asigurată cu o
chingă. Trusa de scule a
autovehiculului 3 246. Pentru
asigurarea roţii:
1. Poziţionaţi roata exterior, deasupra, lângă unul dintre
panourile laterale ale
portbagajului.
2. Treceţi bucla chingii prin inelul de amarare din faţă de pe partea
corespunzătoare.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.

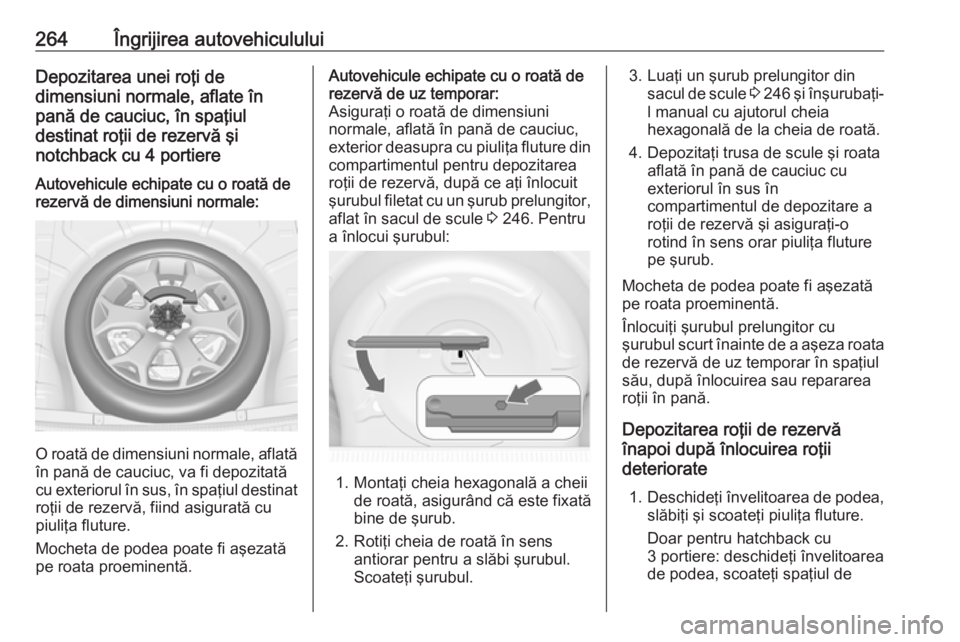

264Îngrijirea autovehicululuiDepozitarea unei roţi de
dimensiuni normale, aflate în
pană de cauciuc, în spaţiul
destinat roţii de rezervă şi
notchback cu 4 portiereAutovehicule echipate cu o roată de
rezervă de dimensiuni normale:
O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată
cu exteriorul în sus, în spaţiul destinat
roţii de rezervă, fiind asigurată cu
piuliţa fluture.
Mocheta de podea poate fi aşezată pe roata proeminentă.
Autovehicule echipate cu o roată de
rezervă de uz temporar:
Asiguraţi o roată de dimensiuni
normale, aflată în pană de cauciuc,
exterior deasupra cu piuliţa fluture din
compartimentul pentru depozitarea
roţii de rezervă, după ce aţi înlocuit
şurubul filetat cu un şurub prelungitor,
aflat în sacul de scule 3 246. Pentru
a înlocui şurubul:
1. Montaţi cheia hexagonală a cheii de roată, asigurând că este fixată
bine de şurub.
2. Rotiţi cheia de roată în sens antiorar pentru a slăbi şurubul.
Scoateţi şurubul.
3. Luaţi un şurub prelungitor din sacul de scule 3 246 şi înşurubaţi-
l manual cu ajutorul cheia
hexagonală de la cheia de roată.
4. Depozitaţi trusa de scule şi roata aflată în pană de cauciuc cu
exteriorul în sus în
compartimentul de depozitare a
roţii de rezervă şi asiguraţi-o
rotind în sens orar piuliţa fluture
pe şurub.
Mocheta de podea poate fi aşezată
pe roata proeminentă.
Înlocuiţi şurubul prelungitor cu
şurubul scurt înainte de a aşeza roata de rezervă de uz temporar în spaţiul
său, după înlocuirea sau repararea
roţii în pană.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Deschideţi învelitoarea de podea,
slăbiţi şi scoateţi piuliţa fluture.
Doar pentru hatchback cu
3 portiere: deschideţi învelitoarea
de podea, scoateţi spaţiul de

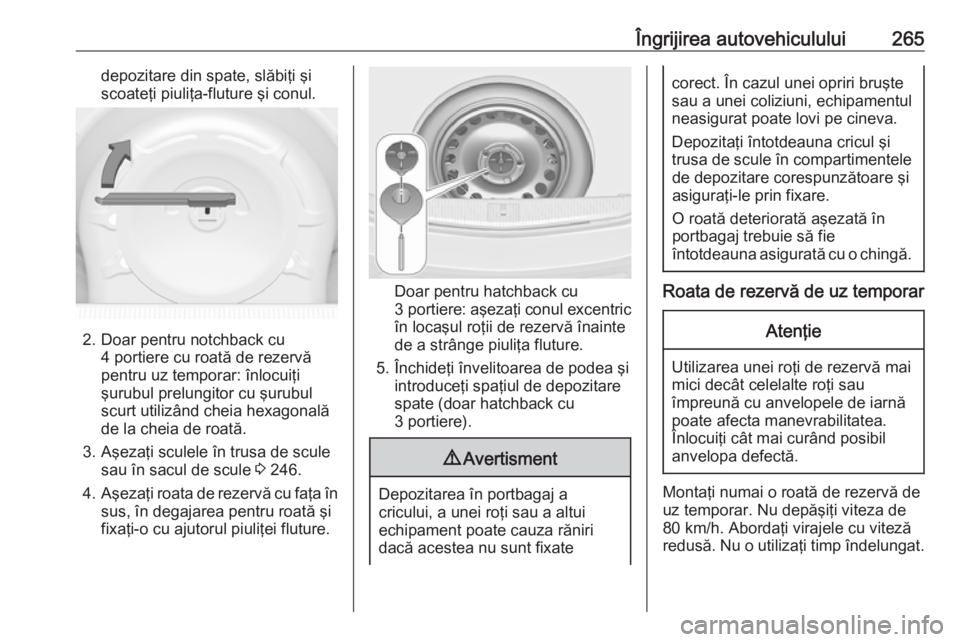

Îngrijirea autovehiculului265depozitare din spate, slăbiţi şi
scoateţi piuliţa-fluture şi conul.
2. Doar pentru notchback cu 4 portiere cu roată de rezervă
pentru uz temporar: înlocuiţi
şurubul prelungitor cu şurubul
scurt utilizând cheia hexagonală
de la cheia de roată.
3. Aşezaţi sculele în trusa de scule sau în sacul de scule 3 246.
4. Aşezaţi roata de rezervă cu faţa în
sus, în degajarea pentru roată şi
fixaţi-o cu ajutorul piuliţei fluture.
Doar pentru hatchback cu
3 portiere : aşezaţi conul excentric
în locaşul roţii de rezervă înainte
de a strânge piuliţa fluture.
5. Închideţi învelitoarea de podea şi introduceţi spaţiul de depozitare
spate (doar hatchback cu
3 portiere).
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roata de rezervă de uz temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Montaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.

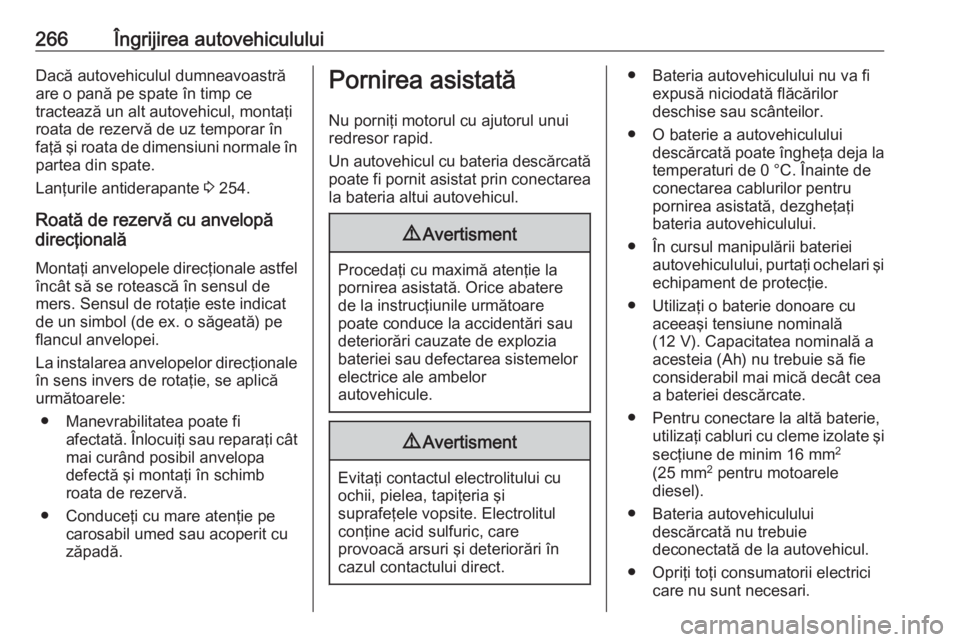

266Îngrijirea autovehicululuiDacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata de dimensiuni normale în partea din spate.
Lanţurile antiderapante 3 254.
Roată de rezervă cu anvelopă
direcţională
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
La instalarea anvelopelor direcţionale
în sens invers de rotaţie, se aplică
următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe carosabil umed sau acoperit cu
zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria autovehiculului nu va fi expusă niciodată flăcărilor
deschise sau scânteilor.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria autovehiculului.
● În cursul manipulării bateriei autovehiculului, purtaţi ochelari şiechipament de protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.

Îngrijirea autovehiculului267● Nu vă aplecaţi deasupra baterieiîn timpul pornirii asistate.
● Evitaţi neapărat contactul clemelor unui cablu cu clemele
celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie a bornelor pozitive de la ambele
baterii.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de exemplu la blocul motor sau la tampoanele motorului.
Realizaţi conexiunea cât mai
departe de bateria autovehiculului
descărcată, însă la cel puţin
60 cm.
Cablurile se vor aşeza astfel încât să
nu poată fi atinse de componentele în
mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ 3
minute cu cablurile pentru pornire
asistată conectate.
4. Porniţi consumatorii electrici (de exemplu farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în succesiune inversă faţă de
conectare.

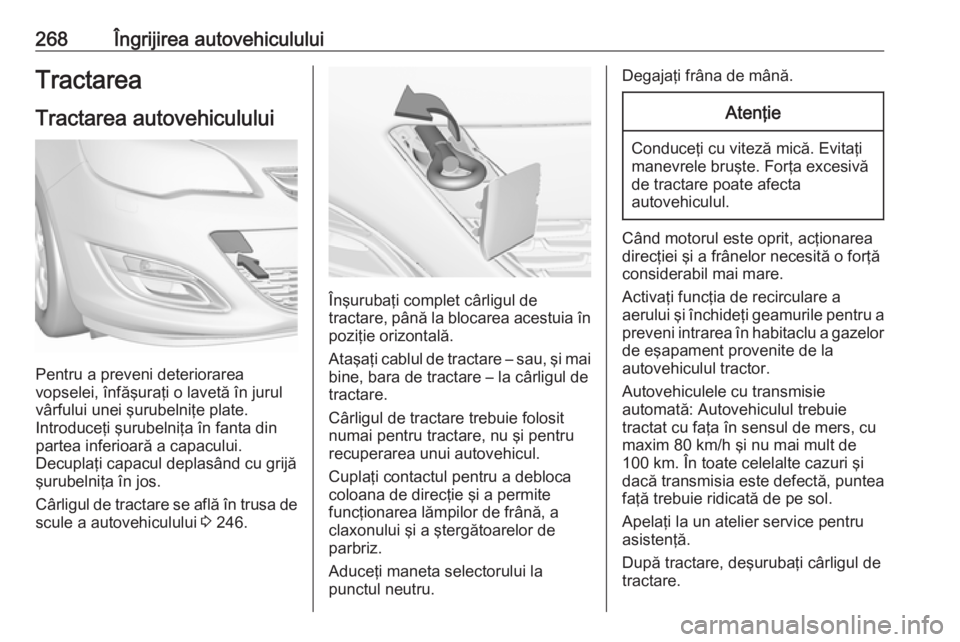

268Îngrijirea autovehicululuiTractareaTractarea autovehiculului
Pentru a preveni deteriorarea
vopselei, înfăşuraţi o lavetă în jurul
vârfului unei şurubelniţe plate.
Introduceţi şurubelniţa în fanta din
partea inferioară a capacului.
Decuplaţi capacul deplasând cu grijă
şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 246.
Înşurubaţi complet cârligul de
tractare, până la blocarea acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Aduceţi maneta selectorului la
punctul neutru.
Degajaţi frâna de mână.Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Activaţi funcţia de recirculare a
aerului şi închideţi geamurile pentru a preveni intrarea în habitaclu a gazelor
de eşapament provenite de la
autovehiculul tractor.
Autovehiculele cu transmisie
automată: Autovehiculul trebuie
tractat cu faţa în sensul de mers, cu
maxim 80 km/h şi nu mai mult de
100 km. În toate celelalte cazuri şi
dacă transmisia este defectă, puntea
faţă trebuie ridicată de pe sol.
Apelaţi la un atelier service pentru
asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
