OPEL ASTRA J 2018.5 Omaniku käsiraamat (in Estonian)

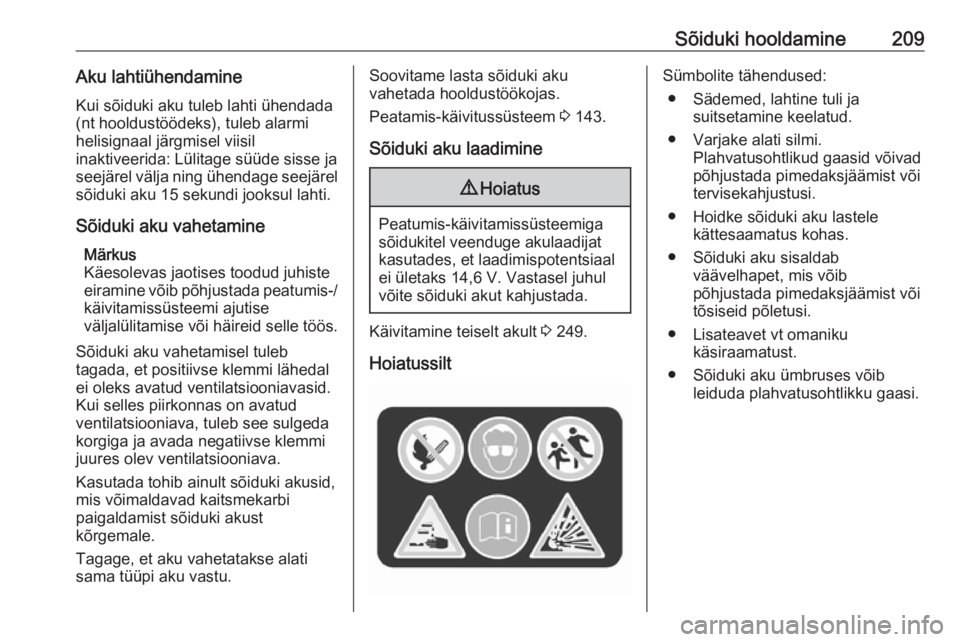

Sõiduki hooldamine209Aku lahtiühendamineKui sõiduki aku tuleb lahti ühendada
(nt hooldustöödeks), tuleb alarmi
helisignaal järgmisel viisil
inaktiveerida: Lülitage süüde sisse ja
seejärel välja ning ühendage seejärel sõiduki aku 15 sekundi jooksul lahti.
Sõiduki aku vahetamine Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/
käivitamissüsteemi ajutise
väljalülitamise või häireid selle töös.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Kasutada tohib ainult sõiduki akusid,
mis võimaldavad kaitsmekarbi
paigaldamist sõiduki akust
kõrgemale.
Tagage, et aku vahetatakse alati
sama tüüpi aku vastu.Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 143.
Sõiduki aku laadimine9 Hoiatus
Peatumis-käivitamissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult 3 249.
Hoiatussilt
Sümbolite tähendused: ● Sädemed, lahtine tuli ja suitsetamine keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.

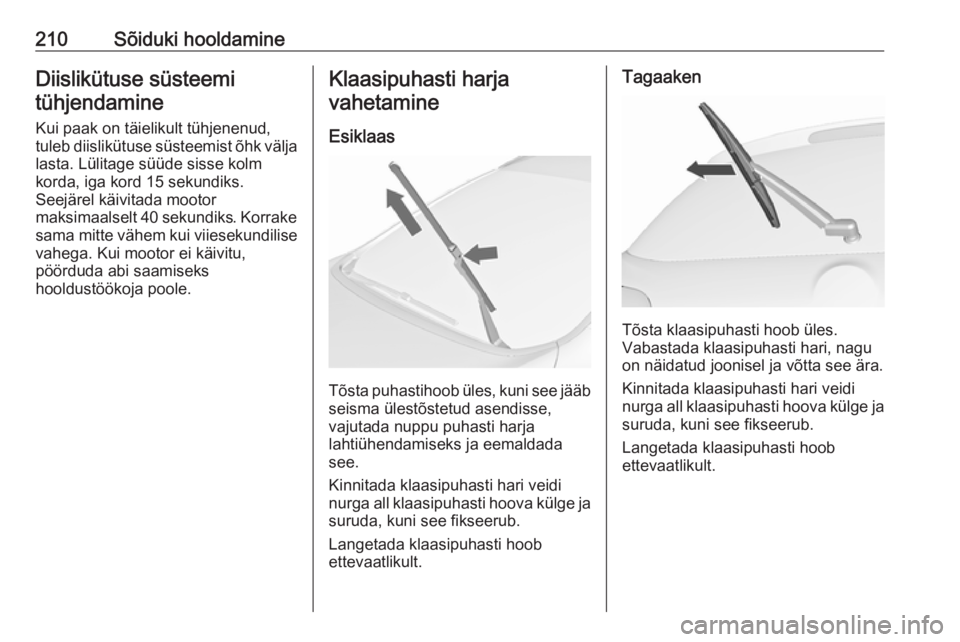

210Sõiduki hooldamineDiislikütuse süsteemitühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitage süüde sisse kolm
korda, iga kord 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrake sama mitte vähem kui viiesekundilise vahega. Kui mootor ei käivitu,
pöörduda abi saamiseks
hooldustöökoja poole.Klaasipuhasti harja
vahetamine
Esiklaas
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaaken
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

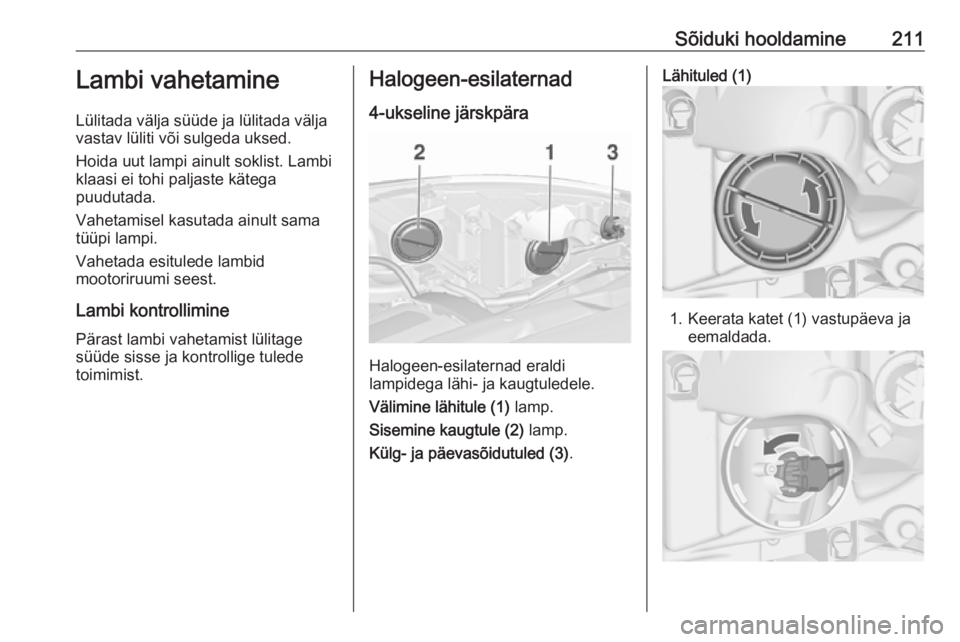

Sõiduki hooldamine211Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Halogeen-esilaternad
4-ukseline järskpära
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule (1) lamp.
Sisemine kaugtule (2) lamp.
Külg- ja päevasõidutuled (3) .
Lähituled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.

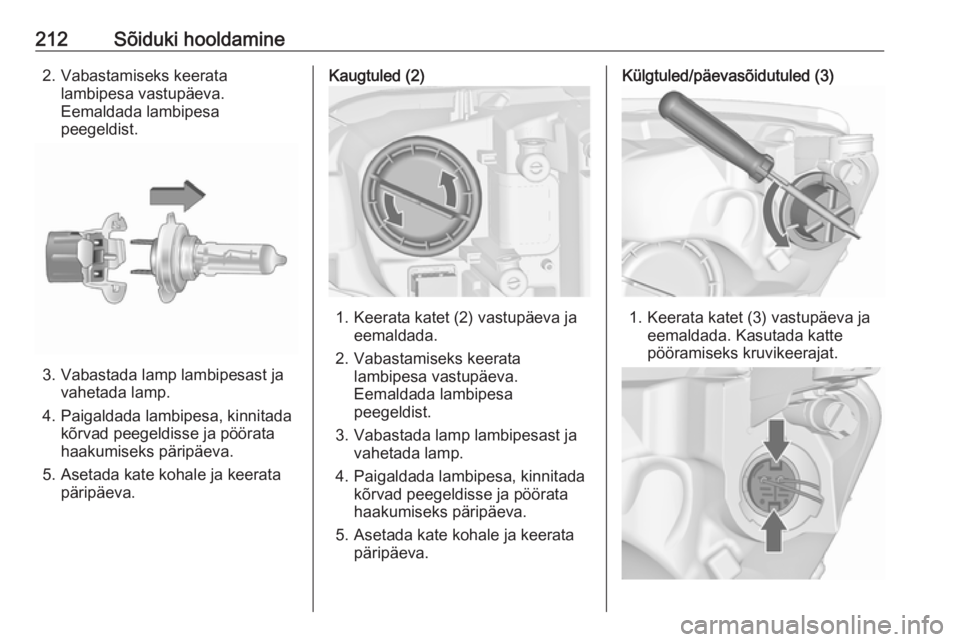

212Sõiduki hooldamine2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet (2) vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Asetada kate kohale ja keerata päripäeva.
Külgtuled/päevasõidutuled (3)
1. Keerata katet (3) vastupäeva ja eemaldada. Kasutada katte
pööramiseks kruvikeerajat.

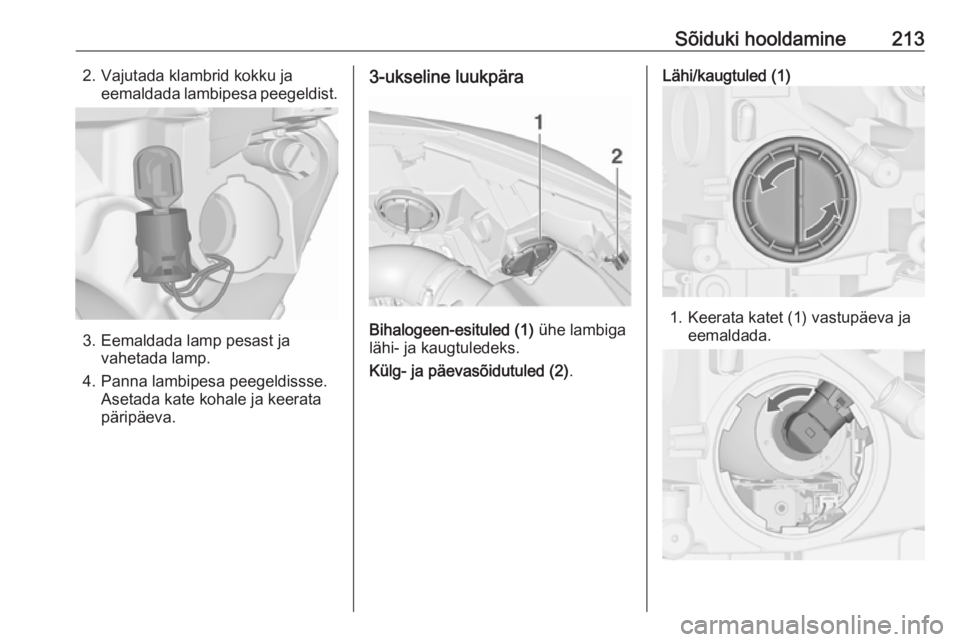

Sõiduki hooldamine2132. Vajutada klambrid kokku jaeemaldada lambipesa peegeldist.
3. Eemaldada lamp pesast javahetada lamp.
4. Panna lambipesa peegeldissse. Asetada kate kohale ja keerata
päripäeva.
3-ukseline luukpära
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.
Külg- ja päevasõidutuled (2) .
Lähi/kaugtuled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.

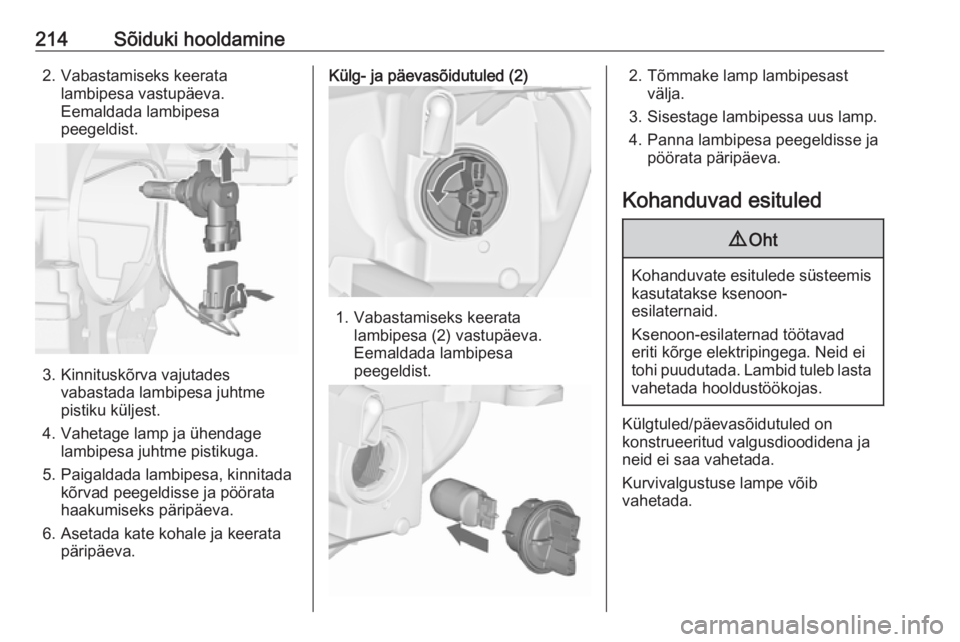

214Sõiduki hooldamine2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled (2)
1. Vabastamiseks keerata lambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Kohanduvad esituled9 Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Neid ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.
Kurvivalgustuse lampe võib
vahetada.

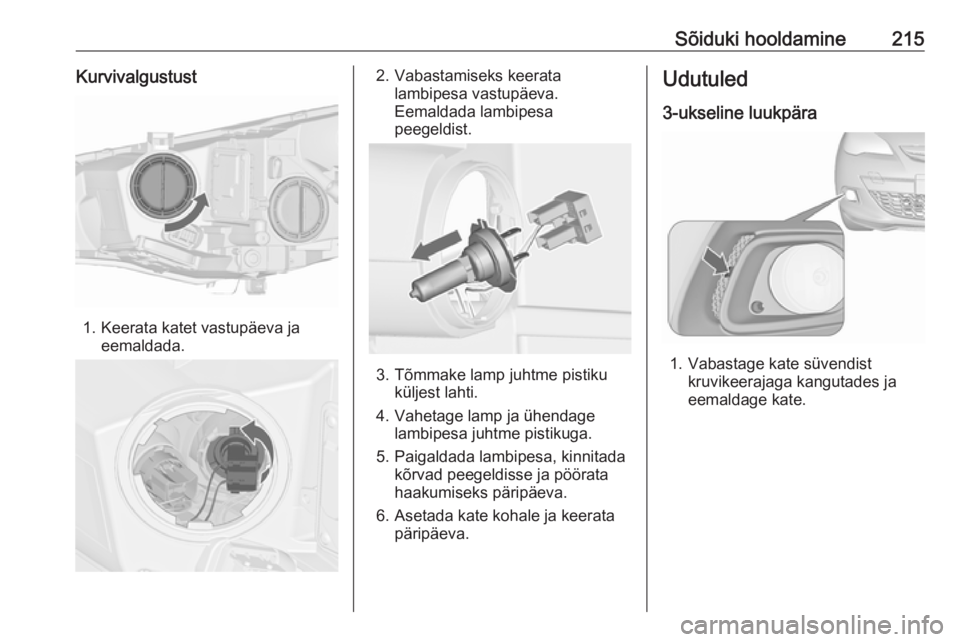

Sõiduki hooldamine215Kurvivalgustust
1. Keerata katet vastupäeva jaeemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

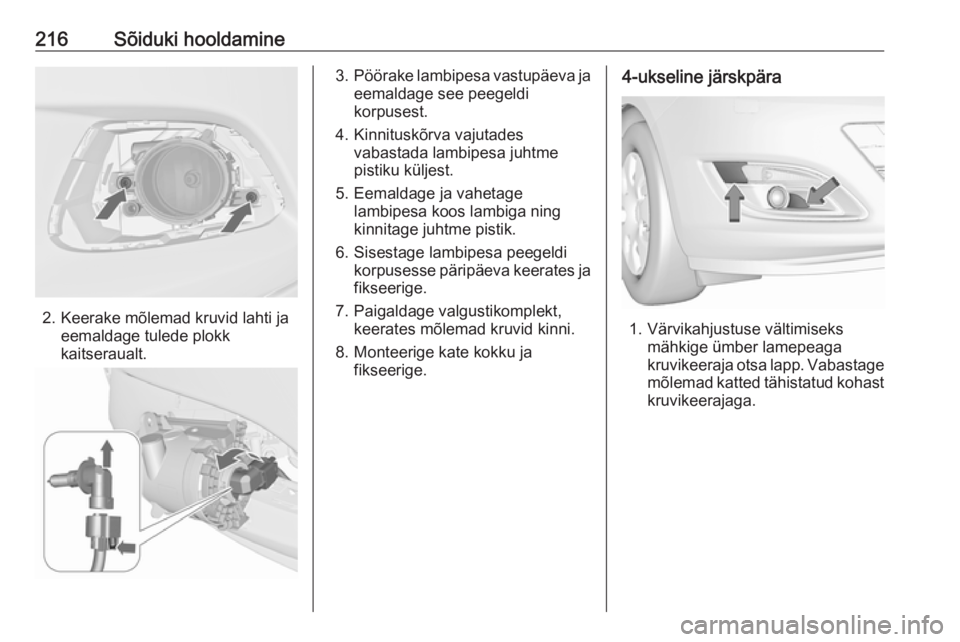

Udutuled
3-ukseline luukpära
1. Vabastage kate süvendist kruvikeerajaga kangutades ja
eemaldage kate.

216Sõiduki hooldamine
2. Keerake mõlemad kruvid lahti jaeemaldage tulede plokk
kaitseraualt.
3. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldi
korpusest.
4. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
6. Sisestage lambipesa peegeldi korpusesse päripäeva keerates ja
fikseerige.
7. Paigaldage valgustikomplekt, keerates mõlemad kruvid kinni.
8. Monteerige kate kokku ja fikseerige.4-ukseline järskpära
1. Värvikahjustuse vältimiseks mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Vabastage mõlemad katted tähistatud kohast
kruvikeerajaga.

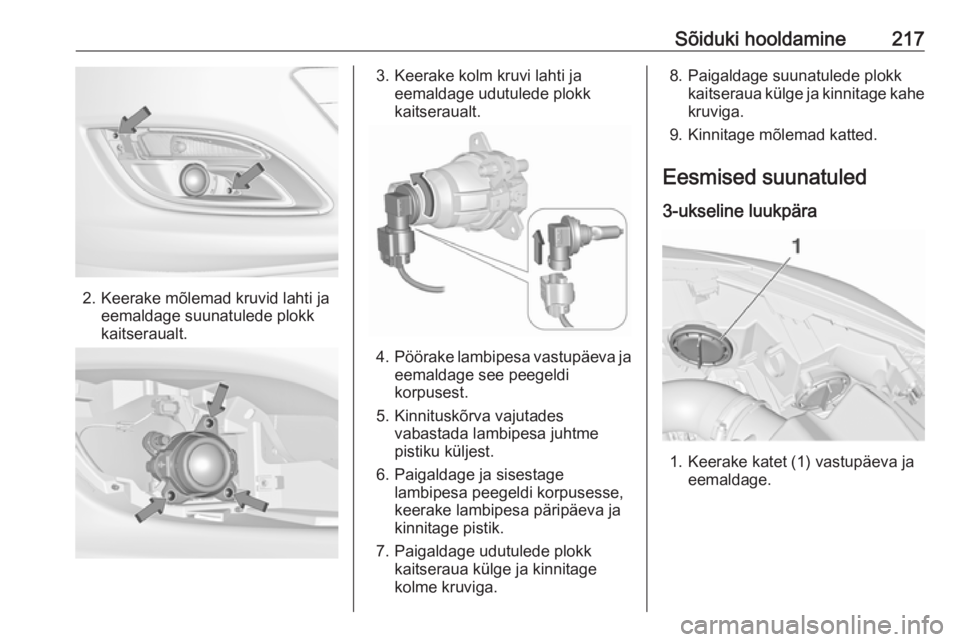

Sõiduki hooldamine217
2. Keerake mõlemad kruvid lahti jaeemaldage suunatulede plokk
kaitseraualt.
3. Keerake kolm kruvi lahti ja eemaldage udutulede plokk
kaitseraualt.
4. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldi
korpusest.
5. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
6. Paigaldage ja sisestage lambipesa peegeldi korpusesse,
keerake lambipesa päripäeva ja
kinnitage pistik.
7. Paigaldage udutulede plokk kaitseraua külge ja kinnitage
kolme kruviga.
8. Paigaldage suunatulede plokk kaitseraua külge ja kinnitage kahe
kruviga.
9. Kinnitage mõlemad katted.

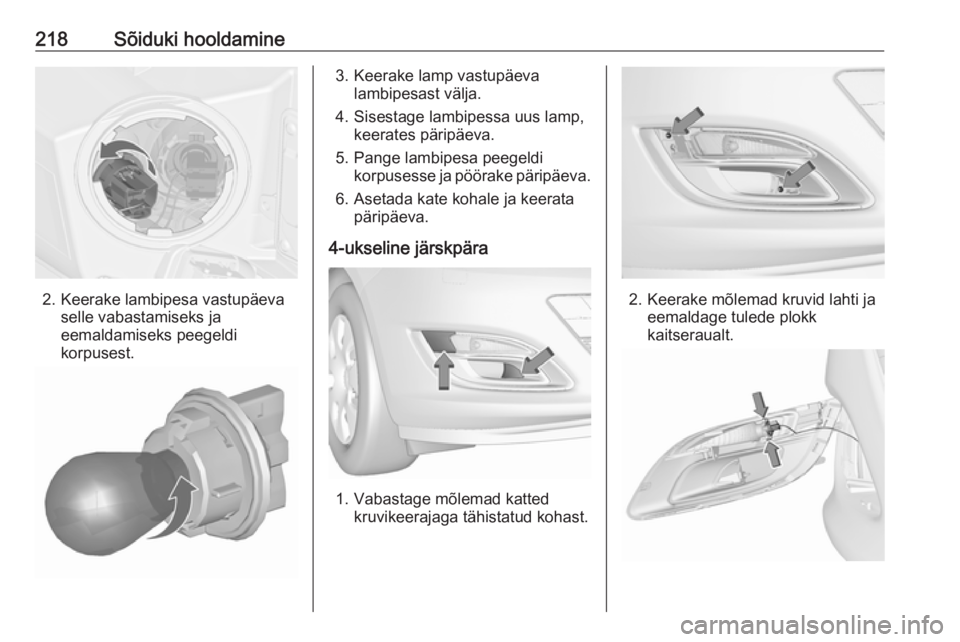

Eesmised suunatuled
3-ukseline luukpära
1. Keerake katet (1) vastupäeva ja eemaldage.

218Sõiduki hooldamine
2. Keerake lambipesa vastupäevaselle vabastamiseks ja
eemaldamiseks peegeldi
korpusest.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Pange lambipesa peegeldi korpusesse ja pöörake päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
4-ukseline järskpära
1. Vabastage mõlemad katted kruvikeerajaga tähistatud kohast.
2. Keerake mõlemad kruvid lahti jaeemaldage tulede plokk
kaitseraualt.
