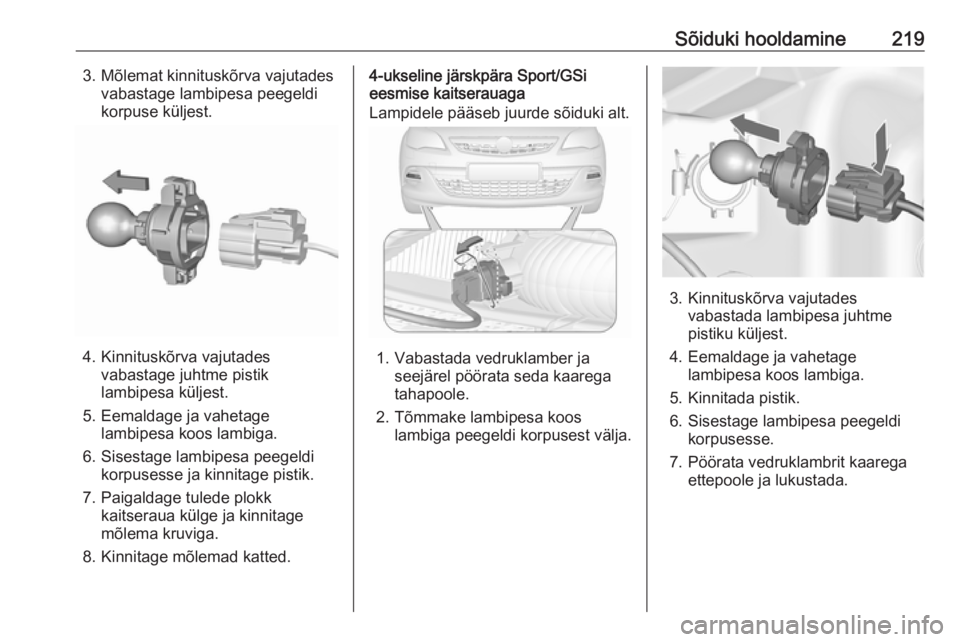

Sõiduki hooldamine2193. Mõlemat kinnituskõrva vajutadesvabastage lambipesa peegeldi
korpuse küljest.
4. Kinnituskõrva vajutades vabastage juhtme pistik
lambipesa küljest.
5. Eemaldage ja vahetage lambipesa koos lambiga.
6. Sisestage lambipesa peegeldi korpusesse ja kinnitage pistik.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Kinnitage mõlemad katted.
4-ukseline järskpära Sport/GSi
eesmise kaitserauaga
Lampidele pääseb juurde sõiduki alt.
1. Vabastada vedruklamber ja seejärel pöörata seda kaarega
tahapoole.
2. Tõmmake lambipesa koos lambiga peegeldi korpusest välja.
3. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
4. Eemaldage ja vahetage lambipesa koos lambiga.
5. Kinnitada pistik.
6. Sisestage lambipesa peegeldi korpusesse.
7. Pöörata vedruklambrit kaarega ettepoole ja lukustada.

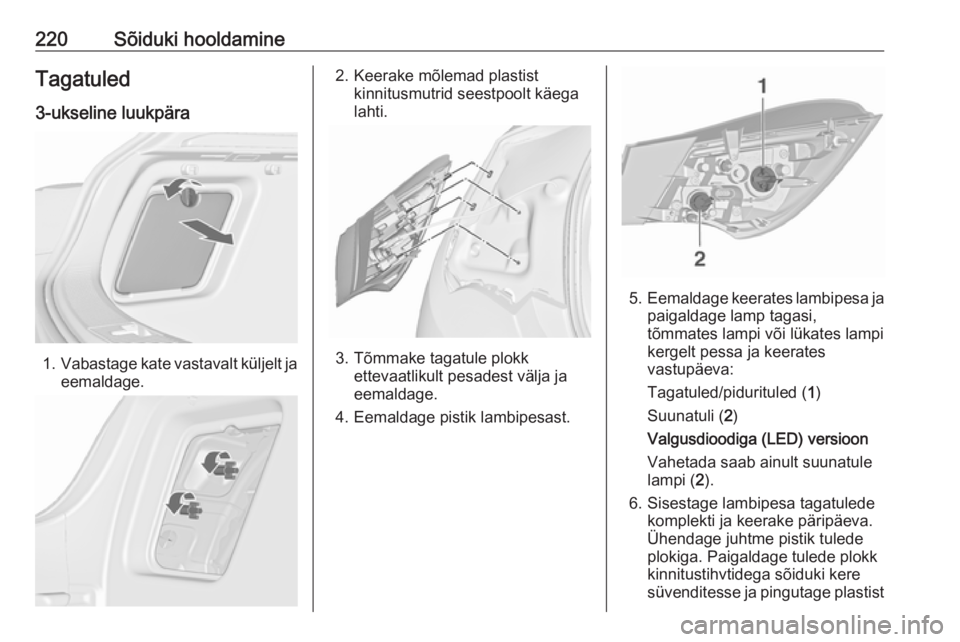

220Sõiduki hooldamineTagatuled3-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerake mõlemad plastist kinnitusmutrid seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
Valgusdioodiga (LED) versioon
Vahetada saab ainult suunatule
lampi ( 2).
6. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Ühendage juhtme pistik tulede
plokiga. Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere
süvenditesse ja pingutage plastist

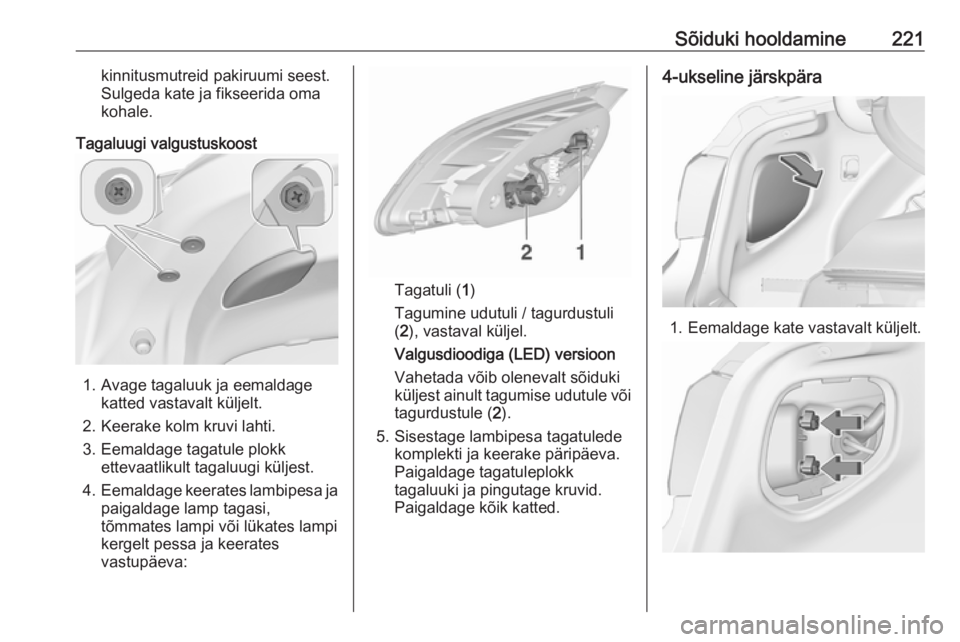

Sõiduki hooldamine221kinnitusmutreid pakiruumi seest.
Sulgeda kate ja fikseerida oma
kohale.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage katted vastavalt küljelt.
2. Keerake kolm kruvi lahti.
3. Eemaldage tagatule plokk ettevaatlikult tagaluugi küljest.
4. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
Valgusdioodiga (LED) versioon
Vahetada võib olenevalt sõiduki
küljest ainult tagumise udutule või
tagurdustule ( 2).
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Paigaldage tagatuleplokk
tagaluuki ja pingutage kruvid.
Paigaldage kõik katted.
4-ukseline järskpära
1. Eemaldage kate vastavalt küljelt.

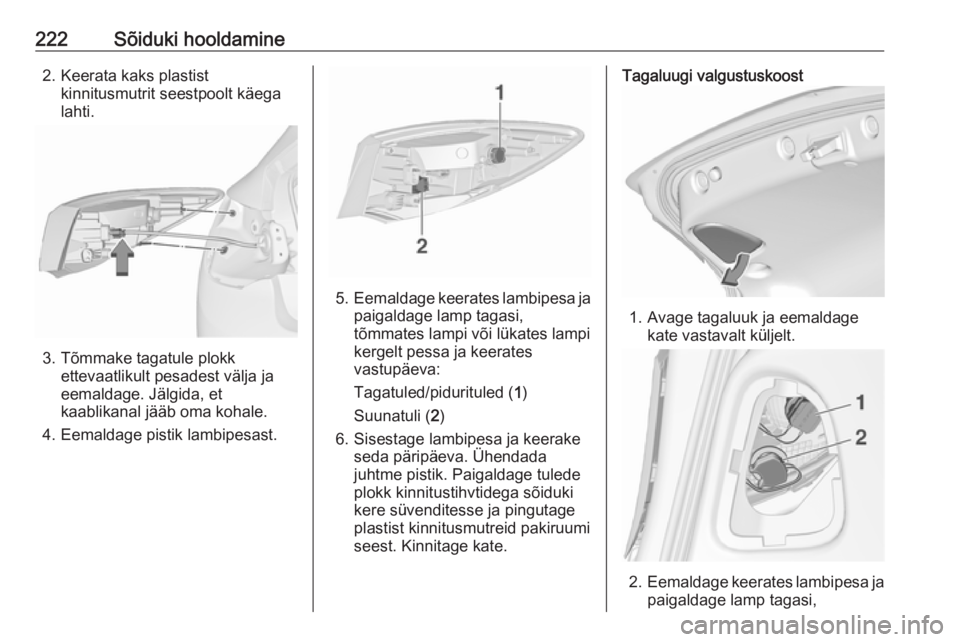

222Sõiduki hooldamine2. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldage pistik lambipesast.
5. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuled/pidurituled ( 1)
Suunatuli ( 2)
6. Sisestage lambipesa ja keerake seda päripäeva. Ühendada
juhtme pistik. Paigaldage tulede
plokk kinnitustihvtidega sõiduki
kere süvenditesse ja pingutage
plastist kinnitusmutreid pakiruumi
seest. Kinnitage kate.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage kate vastavalt küljelt.
2.Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,

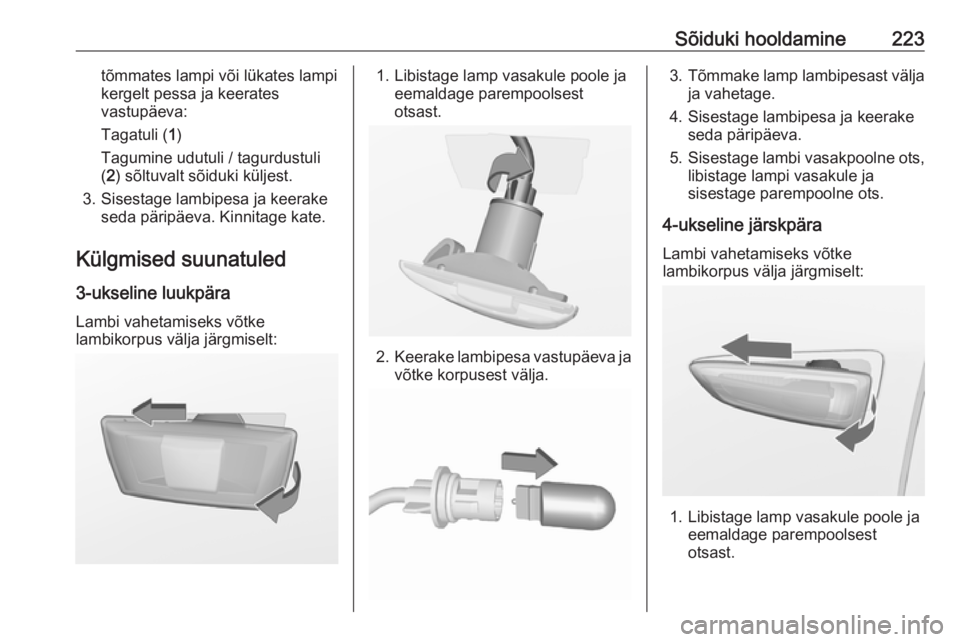

Sõiduki hooldamine223tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ) sõltuvalt sõiduki küljest.
3. Sisestage lambipesa ja keerake seda päripäeva. Kinnitage kate.
Külgmised suunatuled 3-ukseline luukpära
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:1. Libistage lamp vasakule poole ja eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
4-ukseline järskpära
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parempoolsest
otsast.

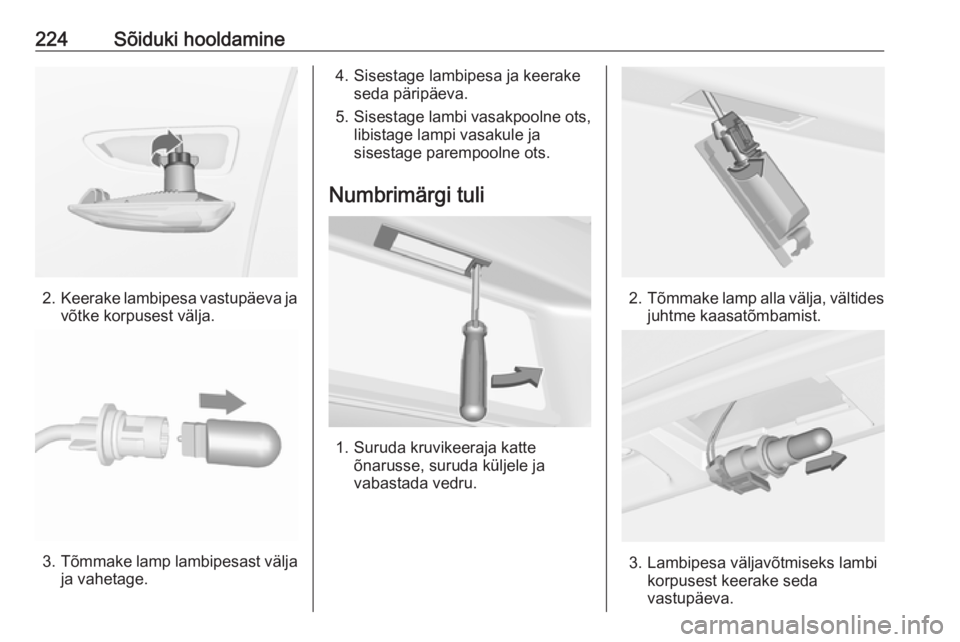

224Sõiduki hooldamine
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

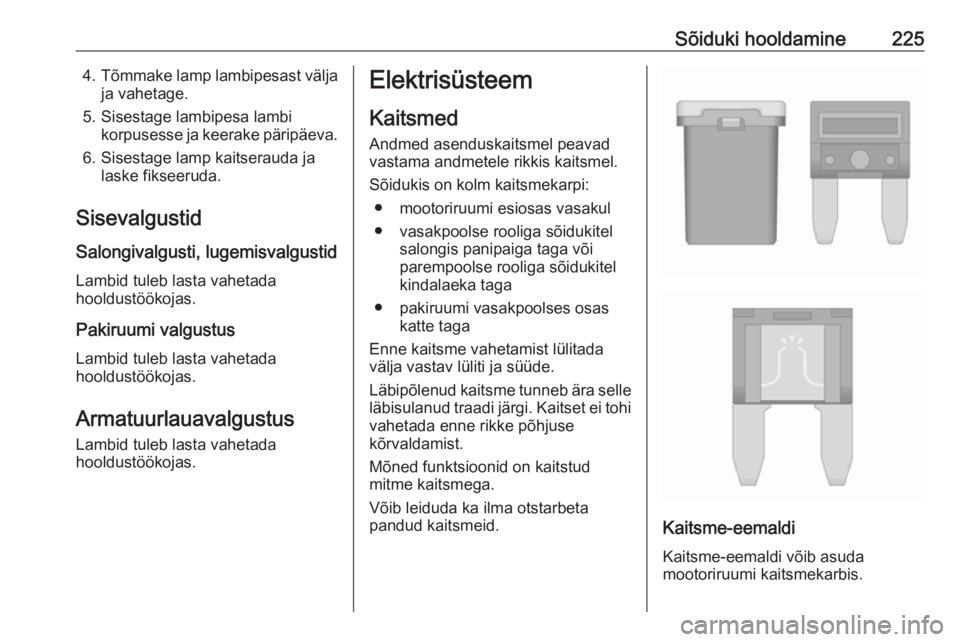

Sõiduki hooldamine2254.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid
Salongivalgusti, lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustusLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

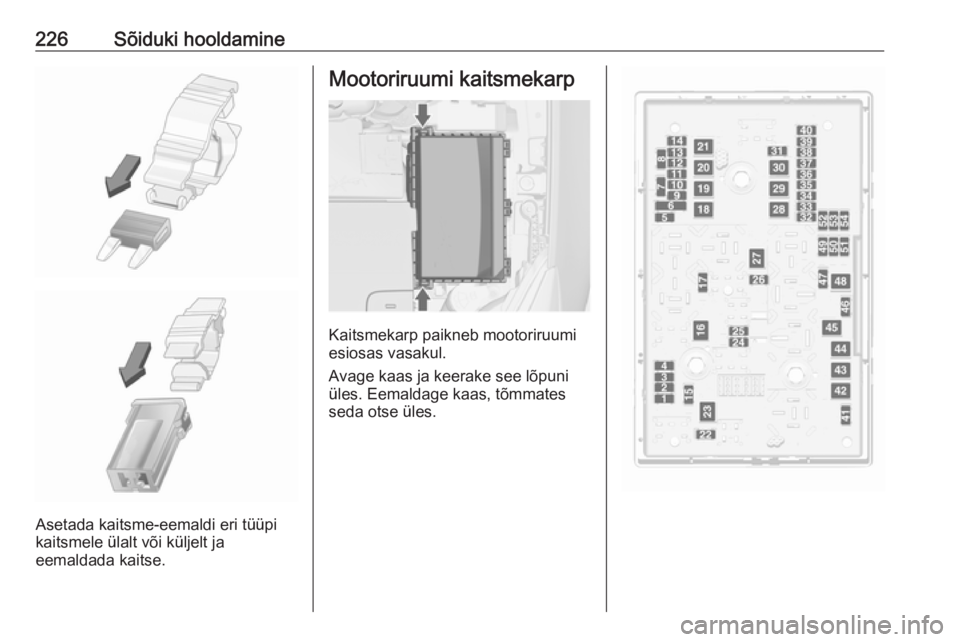

226Sõiduki hooldamine
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

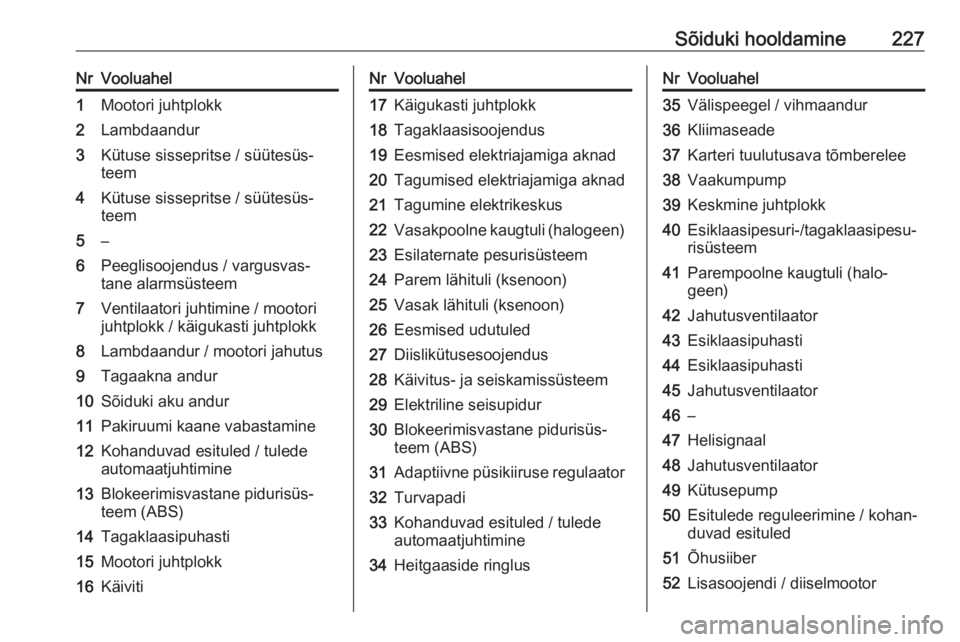

Sõiduki hooldamine227NrVooluahel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane alarmsüsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasipuhasti15Mootori juhtplokk16KäivitiNrVooluahel17Käigukasti juhtplokk18Tagaklaasisoojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus22Vasakpoolne kaugtuli (halogeen)23Esilaternate pesurisüsteem24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32Turvapadi33Kohanduvad esituled / tulede
automaatjuhtimine34Heitgaaside ringlusNrVooluahel35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskmine juhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Esiklaasipuhasti44Esiklaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootor

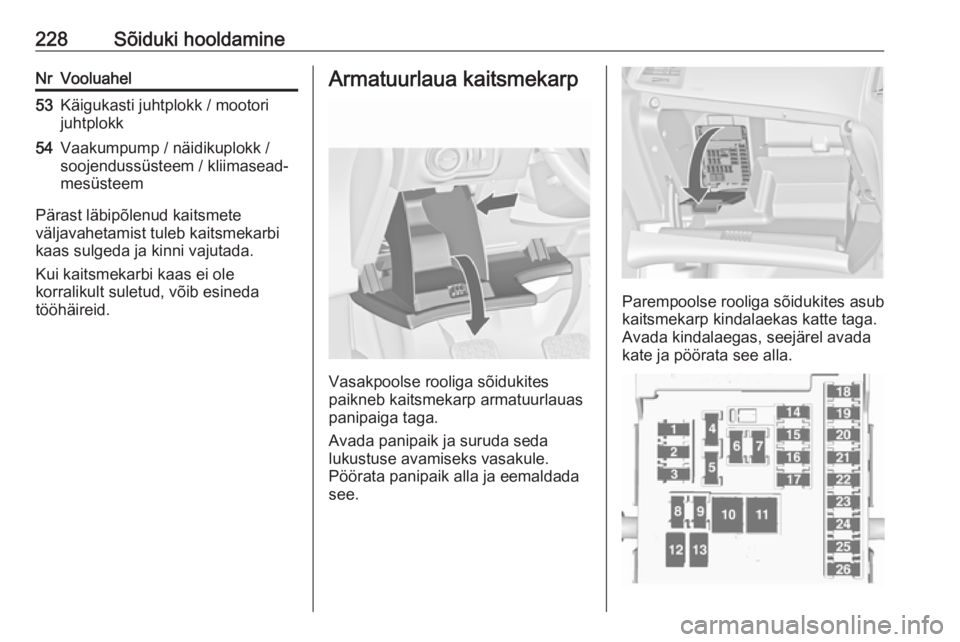

228Sõiduki hooldamineNrVooluahel53Käigukasti juhtplokk / mootori
juhtplokk54Vaakumpump / näidikuplokk /
soojendussüsteem / kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada kate ja pöörata see alla.
