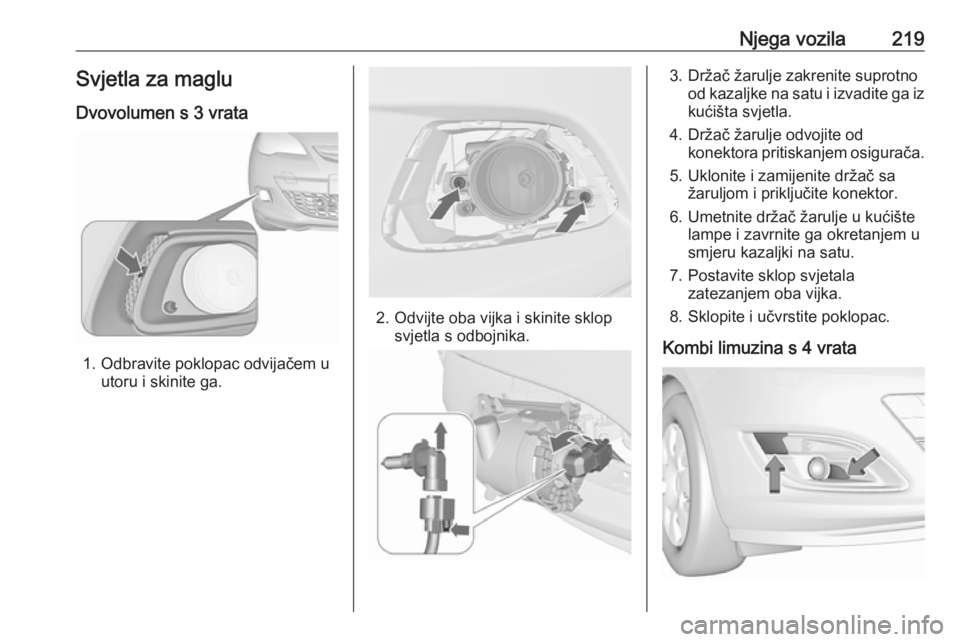

Njega vozila219Svjetla za magluDvovolumen s 3 vrata
1. Odbravite poklopac odvijačem u utoru i skinite ga.
2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
3. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
kućišta svjetla.
4. Držač žarulje odvojite od konektora pritiskanjem osigurača.
5. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
6. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
7. Postavite sklop svjetala zatezanjem oba vijka.
8. Sklopite i učvrstite poklopac.
Kombi limuzina s 4 vrata

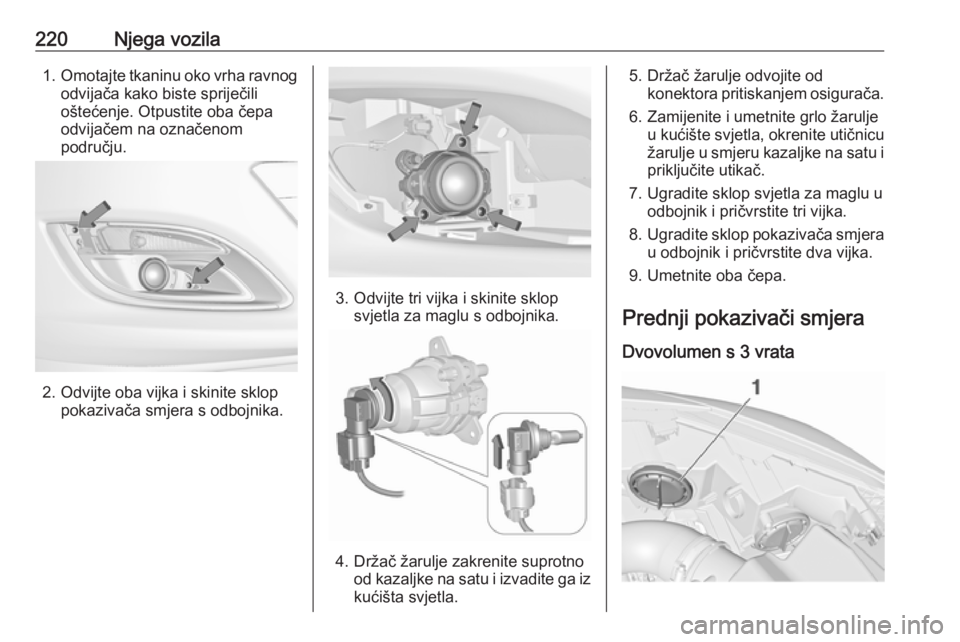

220Njega vozila1.Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Otpustite oba čepa
odvijačem na označenom
području.
2. Odvijte oba vijka i skinite sklop pokazivača smjera s odbojnika.
3. Odvijte tri vijka i skinite sklopsvjetla za maglu s odbojnika.
4. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
kućišta svjetla.
5. Držač žarulje odvojite od konektora pritiskanjem osigurača.
6. Zamijenite i umetnite grlo žarulje u kućište svjetla, okrenite utičnicu
žarulje u smjeru kazaljke na satu i priključite utikač.
7. Ugradite sklop svjetla za maglu u odbojnik i pričvrstite tri vijka.
8. Ugradite sklop pokazivača smjera
u odbojnik i pričvrstite dva vijka.
9. Umetnite oba čepa.
Prednji pokazivači smjera Dvovolumen s 3 vrata

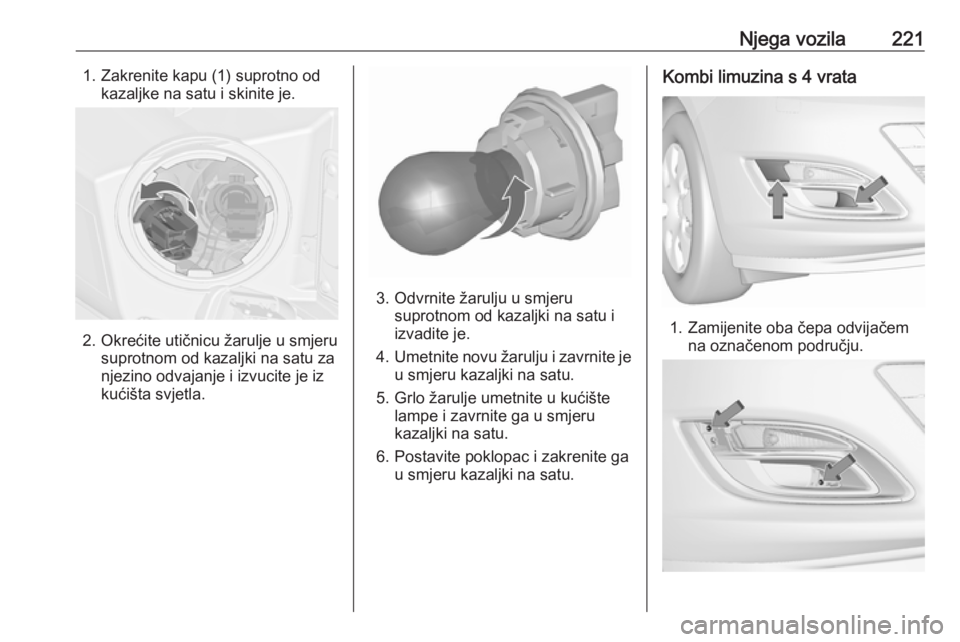

Njega vozila2211. Zakrenite kapu (1) suprotno odkazaljke na satu i skinite je.
2. Okrećite utičnicu žarulje u smjeru suprotnom od kazaljki na satu za
njezino odvajanje i izvucite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Grlo žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Kombi limuzina s 4 vrata
1. Zamijenite oba čepa odvijačem na označenom području.

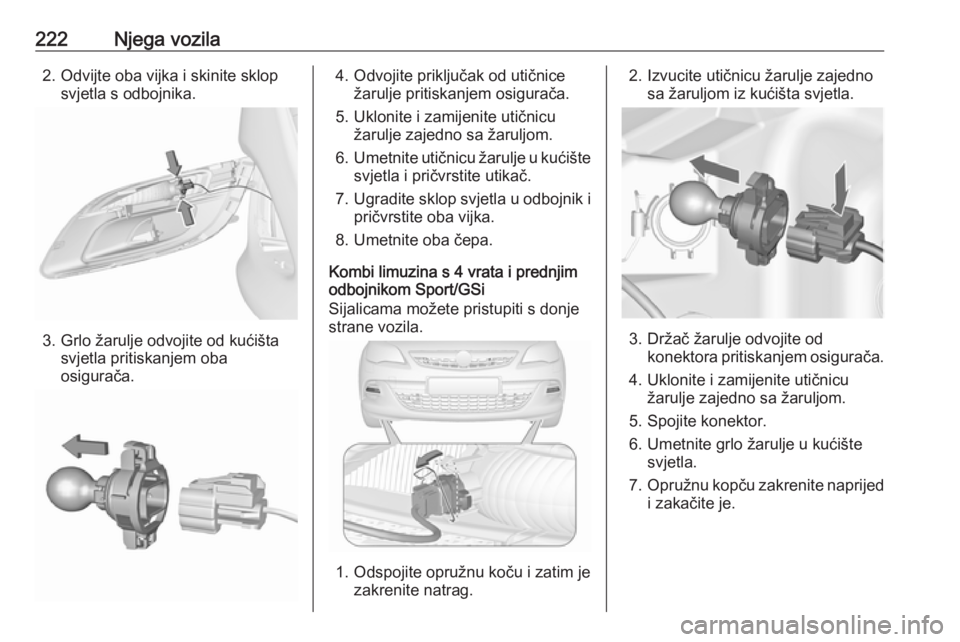

222Njega vozila2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
3. Grlo žarulje odvojite od kućišta svjetla pritiskanjem oba
osigurača.
4. Odvojite priključak od utičnice žarulje pritiskanjem osigurača.
5. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
6. Umetnite utičnicu žarulje u kućište
svjetla i pričvrstite utikač.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite oba čepa.
Kombi limuzina s 4 vrata i prednjim
odbojnikom Sport/GSi
Sijalicama možete pristupiti s donje
strane vozila.
1. Odspojite opružnu koču i zatim je zakrenite natrag.
2. Izvucite utičnicu žarulje zajednosa žaruljom iz kućišta svjetla.
3. Držač žarulje odvojite odkonektora pritiskanjem osigurača.
4. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
5. Spojite konektor.
6. Umetnite grlo žarulje u kućište svjetla.
7. Opružnu kopču zakrenite naprijed
i zakačite je.

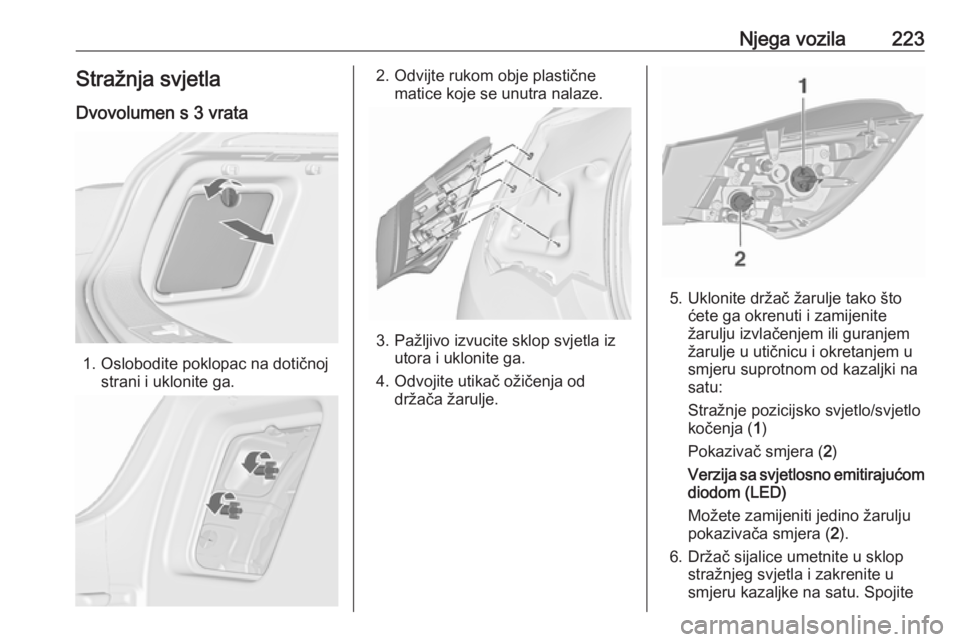

Njega vozila223Stražnja svjetla
Dvovolumen s 3 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Odvojite utikač ožičenja od držača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
Verzija sa svjetlosno emitirajućom diodom (LED)
Možete zamijeniti jedino žarulju
pokazivača smjera ( 2).
6. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Spojite

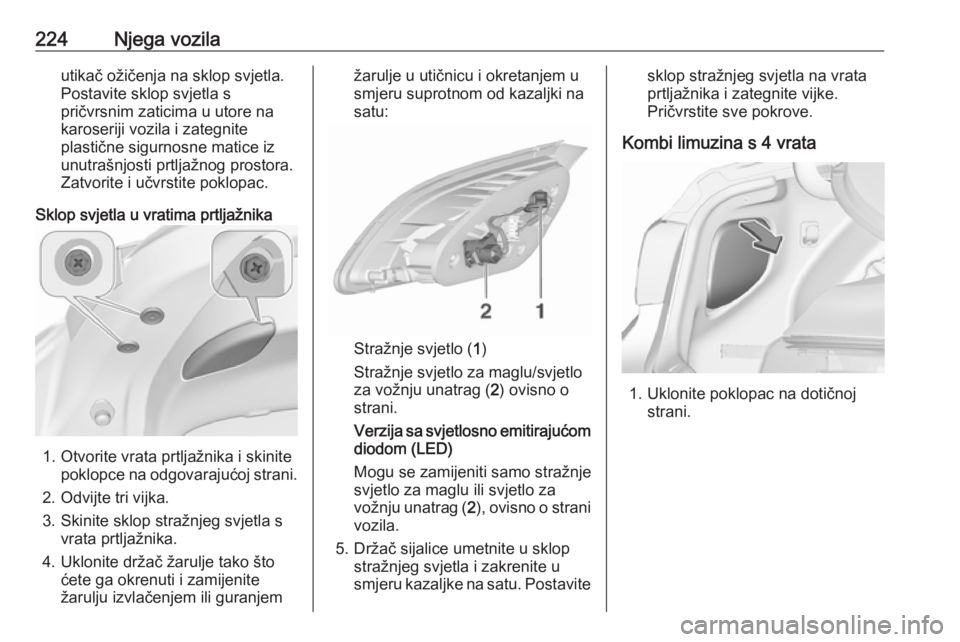

224Njega vozilautikač ožičenja na sklop svjetla.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastične sigurnosne matice iz
unutrašnjosti prtljažnog prostora.
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopce na odgovarajućoj strani.
2. Odvijte tri vijka.
3. Skinite sklop stražnjeg svjetla s vrata prtljažnika.
4. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
Verzija sa svjetlosno emitirajućom diodom (LED)
Mogu se zamijeniti samo stražnje
svjetlo za maglu ili svjetlo za
vožnju unatrag ( 2), ovisno o strani
vozila.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Postavite
sklop stražnjeg svjetla na vrata
prtljažnika i zategnite vijke.
Pričvrstite sve pokrove.
Kombi limuzina s 4 vrata
1. Uklonite poklopac na dotičnoj strani.

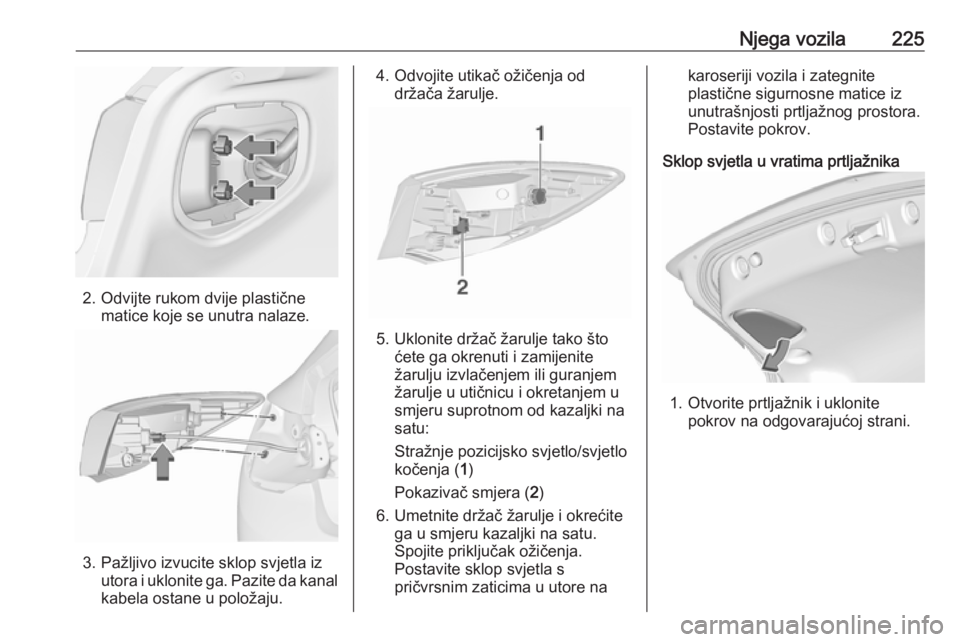

Njega vozila225
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Odvojite utikač ožičenja od držača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
6. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Spojite priključak ožičenja.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastične sigurnosne matice iz
unutrašnjosti prtljažnog prostora.
Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Otvorite prtljažnik i uklonite pokrov na odgovarajućoj strani.

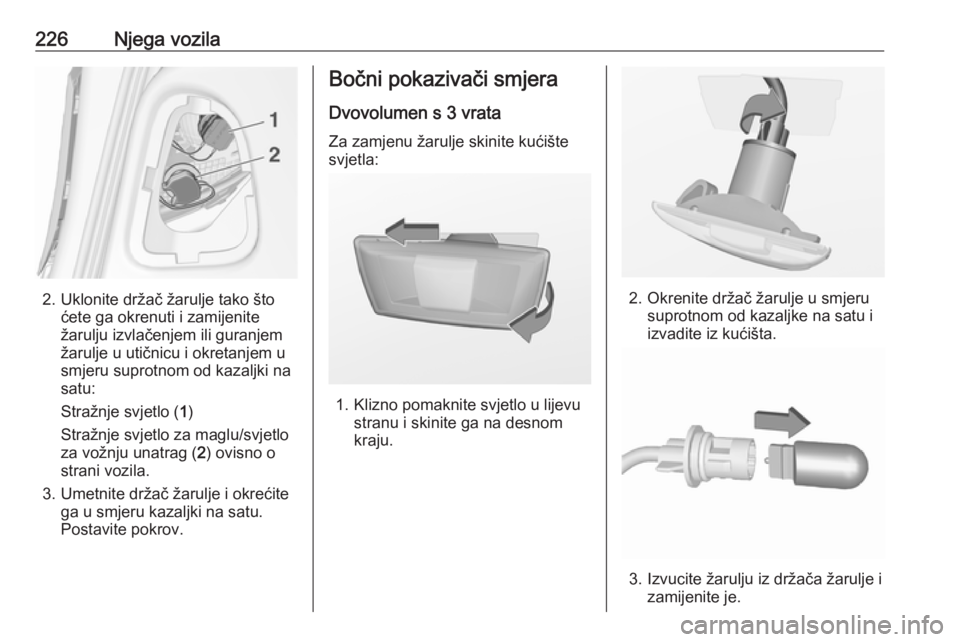

226Njega vozila
2. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo za vožnju unatrag ( 2) ovisno o
strani vozila.
3. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Postavite pokrov.
Bočni pokazivači smjera
Dvovolumen s 3 vrata Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite ga na desnom
kraju.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

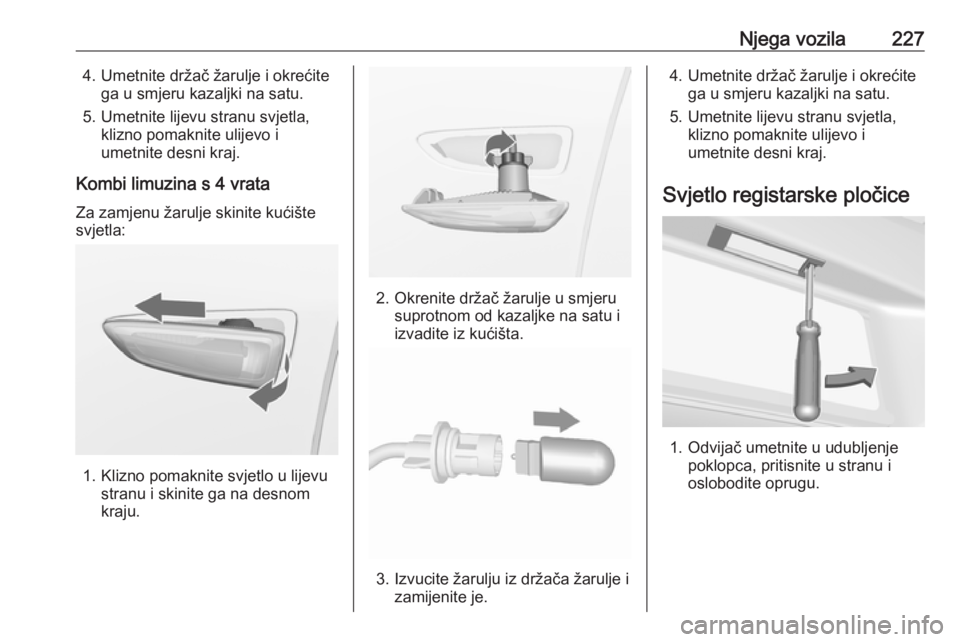

Njega vozila2274. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Kombi limuzina s 4 vrata Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite ga na desnom
kraju.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

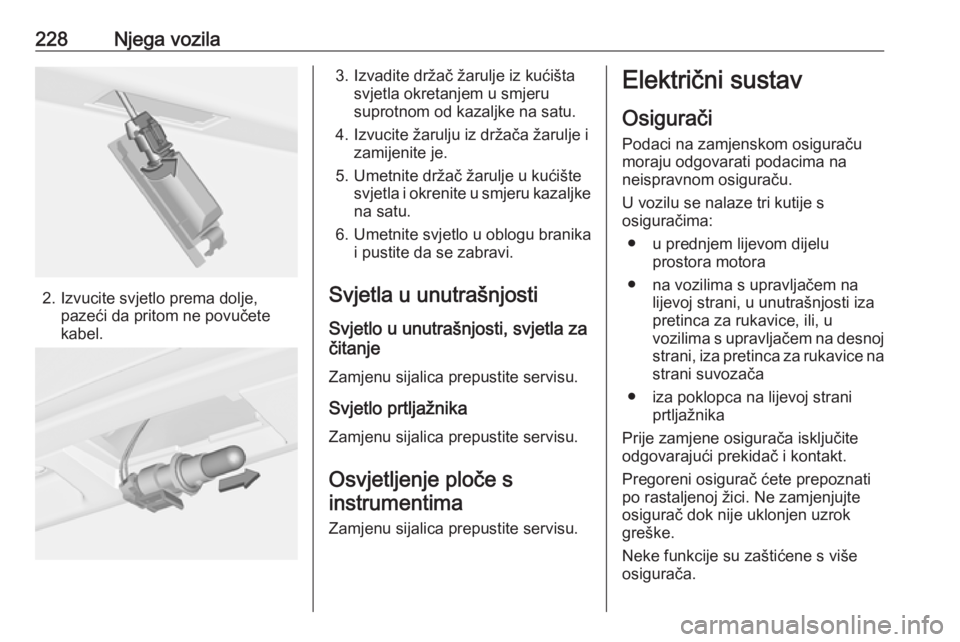

228Njega vozila
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
