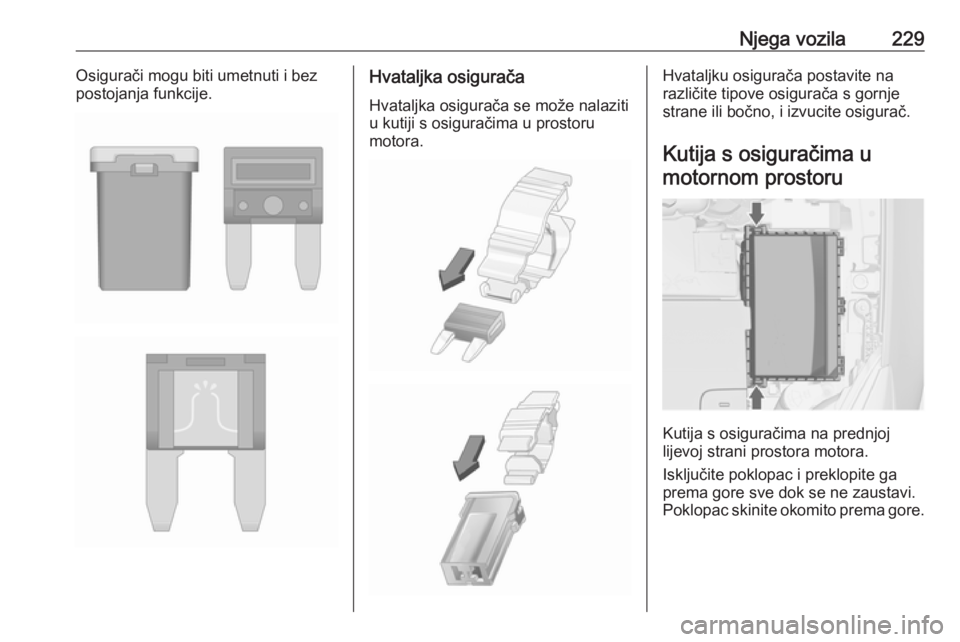

Njega vozila229Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

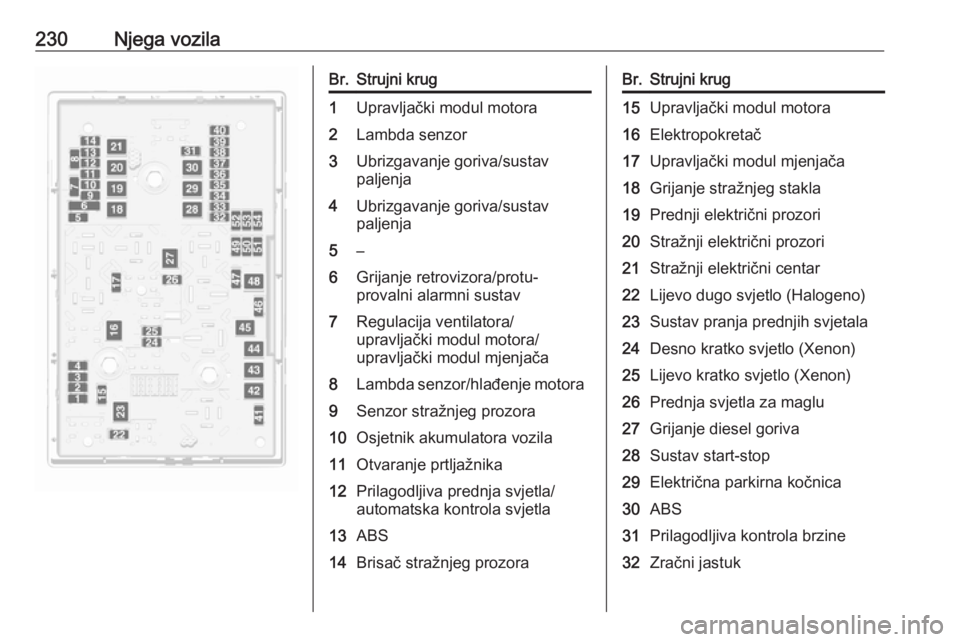

230Njega vozilaBr.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje retrovizora/protu‐
provalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS31Prilagodljiva kontrola brzine32Zračni jastuk

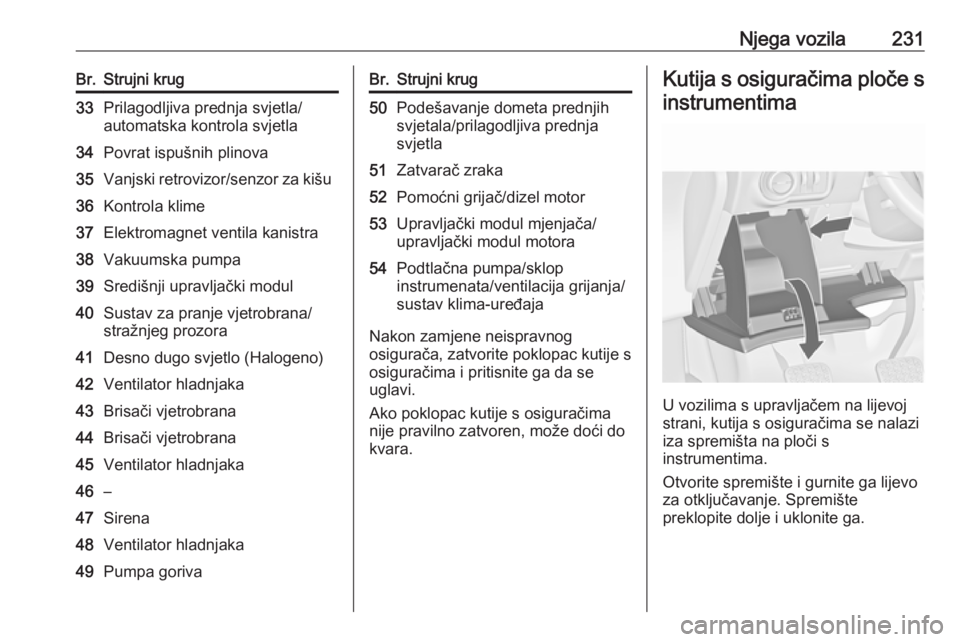

Njega vozila231Br.Strujni krug33Prilagodljiva prednja svjetla/
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor/senzor za kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav za pranje vjetrobrana/
stražnjeg prozora41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa gorivaBr.Strujni krug50Podešavanje dometa prednjih
svjetala/prilagodljiva prednja
svjetla51Zatvarač zraka52Pomoćni grijač/dizel motor53Upravljački modul mjenjača/
upravljački modul motora54Podtlačna pumpa/sklop
instrumenata/ventilacija grijanja/
sustav klima-uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.

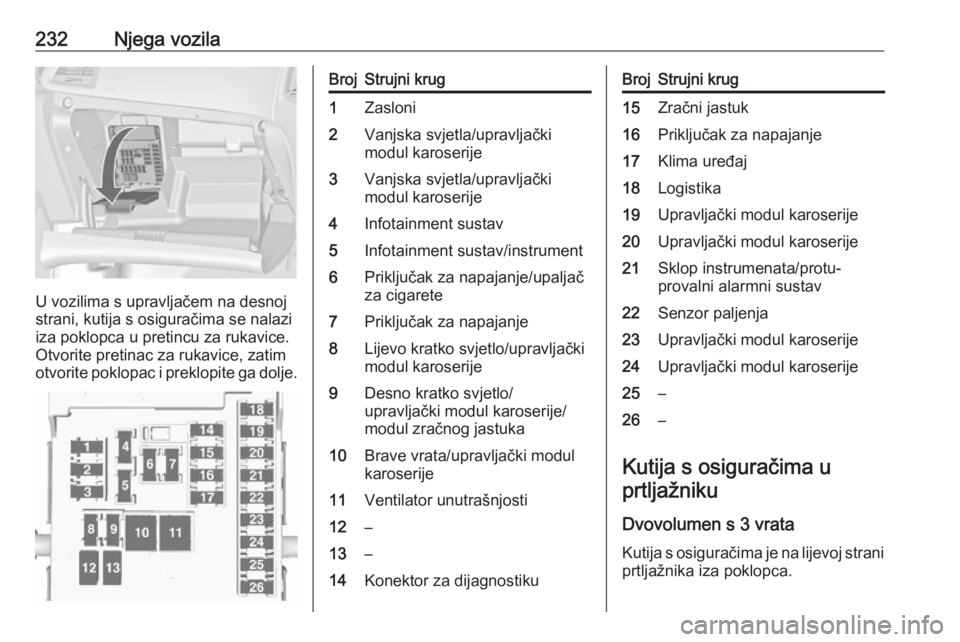

232Njega vozila
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
BrojStrujni krug1Zasloni2Vanjska svjetla/upravljački
modul karoserije3Vanjska svjetla/upravljački
modul karoserije4Infotainment sustav5Infotainment sustav/instrument6Priključak za napajanje/upaljač
za cigarete7Priključak za napajanje8Lijevo kratko svjetlo/upravljački
modul karoserije9Desno kratko svjetlo/
upravljački modul karoserije/
modul zračnog jastuka10Brave vrata/upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostikuBrojStrujni krug15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata/protu‐
provalni alarmni sustav22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26–
Kutija s osiguračima u
prtljažniku
Dvovolumen s 3 vrata
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca.

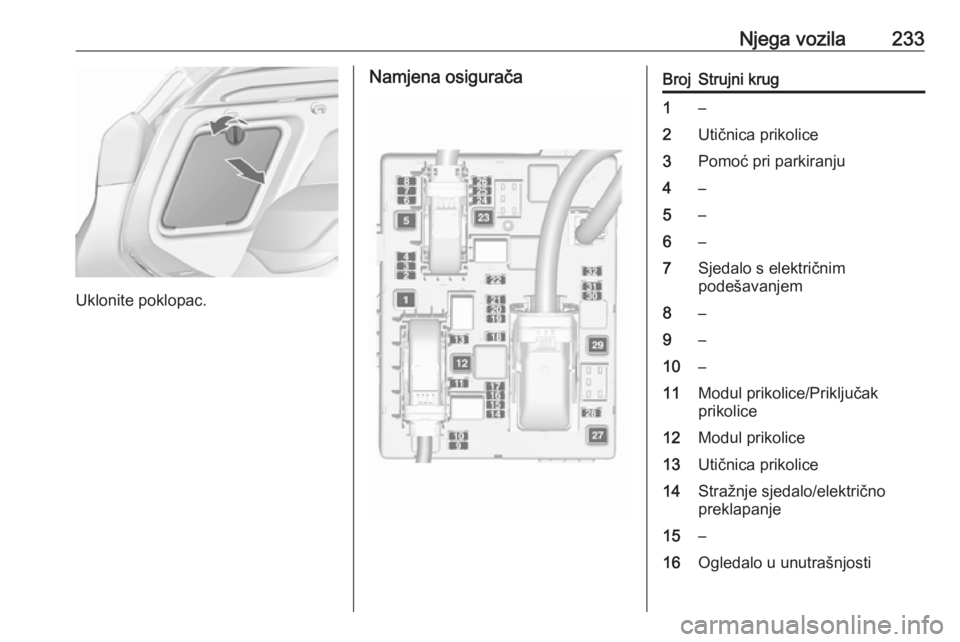

Njega vozila233
Uklonite poklopac.
Namjena osiguračaBrojStrujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Sjedalo s električnim
podešavanjem8–9–10–11Modul prikolice/Priključak
prikolice12Modul prikolice13Utičnica prikolice14Stražnje sjedalo/električno
preklapanje15–16Ogledalo u unutrašnjosti

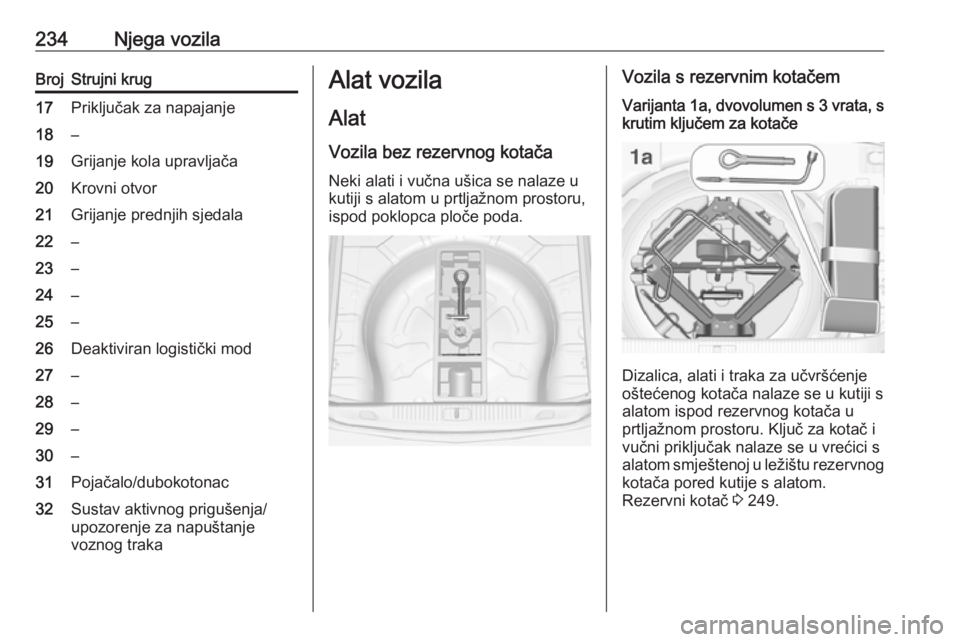

234Njega vozilaBrojStrujni krug17Priključak za napajanje18–19Grijanje kola upravljača20Krovni otvor21Grijanje prednjih sjedala22–23–24–25–26Deaktiviran logistički mod27–28–29–30–31Pojačalo/dubokotonac32Sustav aktivnog prigušenja/
upozorenje za napuštanje
voznog trakaAlat vozila
Alat Vozila bez rezervnog kotača
Neki alati i vučna ušica se nalaze u
kutiji s alatom u prtljažnom prostoru,
ispod poklopca ploče poda.Vozila s rezervnim kotačemVarijanta 1a, dvovolumen s 3 vrata, s
krutim ključem za kotače
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru. Ključ za kotač i
vučni priključak nalaze se u vrećici s
alatom smještenoj u ležištu rezervnog
kotača pored kutije s alatom.
Rezervni kotač 3 249.

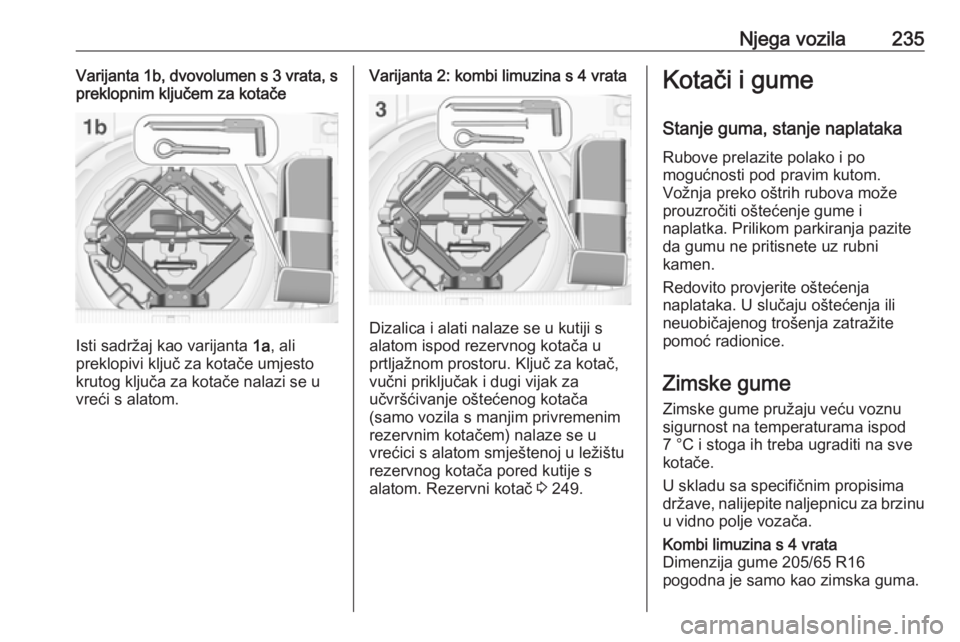

Njega vozila235Varijanta 1b, dvovolumen s 3 vrata, s
preklopnim ključem za kotače
Isti sadržaj kao varijanta 1a, ali
preklopivi ključ za kotače umjesto krutog ključa za kotače nalazi se u
vreći s alatom.
Varijanta 2: kombi limuzina s 4 vrata
Dizalica i alati nalaze se u kutiji s
alatom ispod rezervnog kotača u
prtljažnom prostoru. Ključ za kotač,
vučni priključak i dugi vijak za
učvršćivanje oštećenog kotača
(samo vozila s manjim privremenim
rezervnim kotačem) nalaze se u
vrećici s alatom smještenoj u ležištu rezervnog kotača pored kutije s
alatom. Rezervni kotač 3 249.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Kombi limuzina s 4 vrata
Dimenzija gume 205/65 R16
pogodna je samo kao zimska guma.

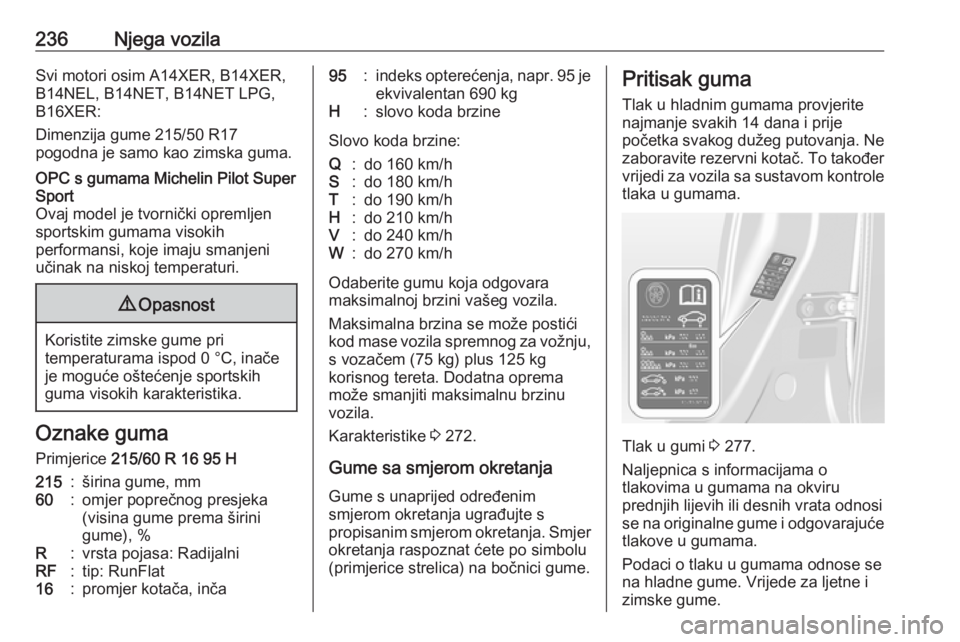

236Njega vozilaSvi motori osim A14XER, B14XER,B14NEL, B14NET, B14NET LPG,
B16XER:
Dimenzija gume 215/50 R17
pogodna je samo kao zimska guma.OPC s gumama Michelin Pilot Super
Sport
Ovaj model je tvornički opremljen
sportskim gumama visokih
performansi, koje imaju smanjeni
učinak na niskoj temperaturi.9 Opasnost
Koristite zimske gume pri
temperaturama ispod 0 °C, inače
je moguće oštećenje sportskih
guma visokih karakteristika.
Oznake guma
Primjerice 215/60 R 16 95 H
215:širina gume, mm60:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 272.
Gume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Tlak u gumi 3 277.
Naljepnica s informacijama o
tlakovima u gumama na okviru
prednjih lijevih ili desnih vrata odnosi
se na originalne gume i odgovarajuće
tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.

Njega vozila237Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite o kojem se modelu karoserije radi.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 270.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 277.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
(TPMS) stalno provjerava tlak u
svima četirima gumama jednom u
minuti, ako brzina vozila prekorači
određenu granicu.

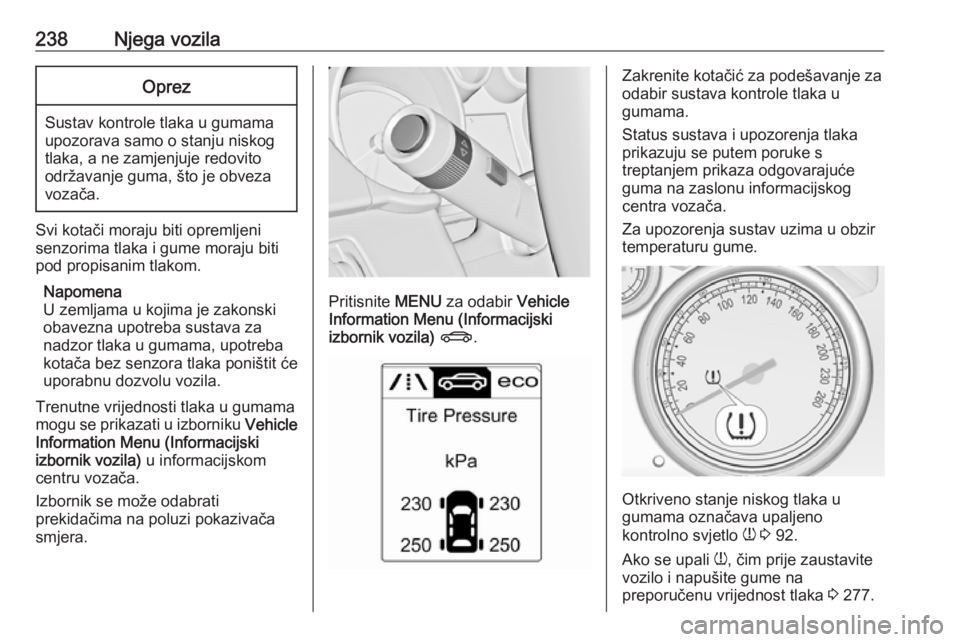

238Njega vozilaOprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutne vrijednosti tlaka u gumama mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Otkriveno stanje niskog tlaka u
gumama označava upaljeno
kontrolno svjetlo w 3 92.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 277.
